Аудиосистема в Honda Civic 5D

Приветствую Всех!
Хочу рассказать о построении аудиосистемы в Honda Civic 5D.
Основная концепция системы: жанровая универсальность, качественный и громкий звук как на каждый день, так и на соревнования по SQ и SPL.

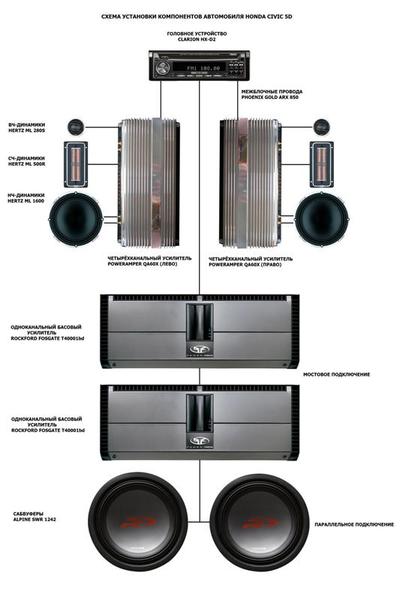

Состав системы:
1. Головное устройство: Clarion HX-D2
2. Фронтальная акустика: Hertz Mille: ВЧ ML 280S, СЧ ML500R, НЧ ML1600
3. Усилители для фронтальной акустики: 2 четырёхканальных Poweramper QA60X, каждый из которых работает на свою сторону.
4. Сабвуфер: 2 JLAudio 13W7 в ЗЯ (на каждый день), для соревнований возможна установка других сабов в другом акустическом оформлении.
5. Усилители для сабвуфера: 2 моноблока Rockford Fosgate T40001bd.
6. Дополнительный аккумулятор: Stinger SP2150.
7. Проводка: силовая - Kicker (8, 4, 0 Ga), сигнальная - PG ARX850, акустическая - DLS (12, 16 Ga)

Около полугода после приобретения "примерялся" к машине с точки зрения концепции инсталляции и выбора недостающих компонентов. Было решено если не полностью сохранить родной интерьер автомобиля, то сделать в нём минимум вмешательств и при инсталляции руководствоваться стилистикой завоского оформления салона. В качестве головы был выбран Сlarion HX-D2. Его эксплуатирую с 2005 г., однако для этого проекта был приобретён новый аппарат. Как говорится, от добра добра не ищут.
По мере рассказа о построении системы буду выкладывать фотографии инсталляции.

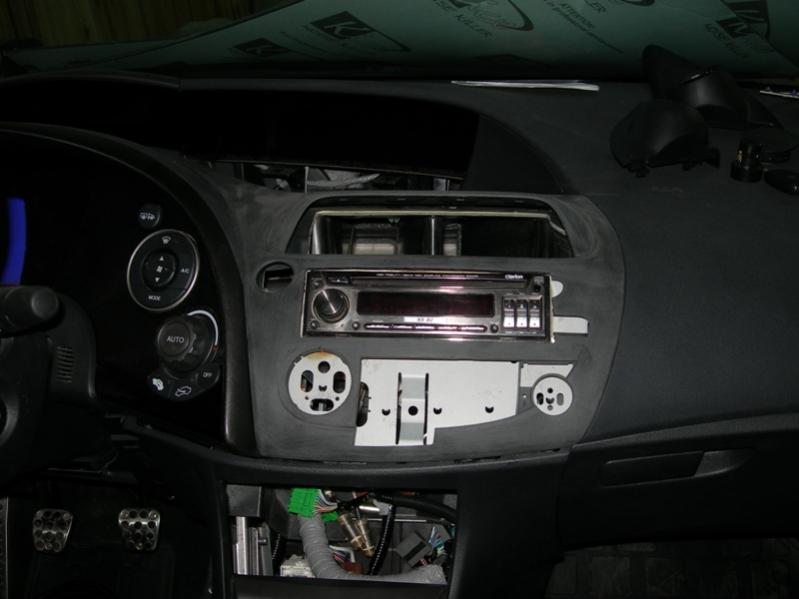

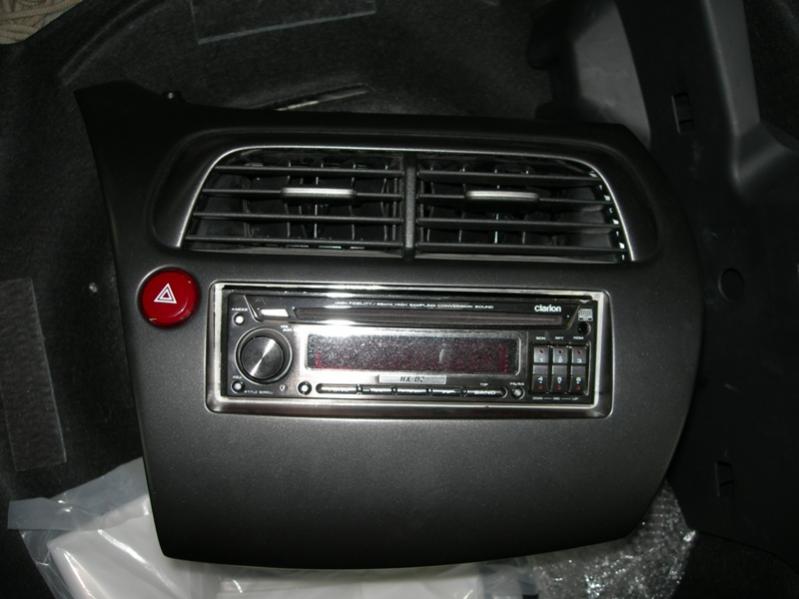

Изначально планировалось разместить СД-ресивер в ящичке под родной магнитолой, однако пришлось бы для этого чуть-чуть попилить бороду и "городить" подиум, да и к бардачку этому привык я сильно. Поэтому было решено поставить аппарат туда, где это будет более всего логично: вместо родного. При этом по задумке (так оно и получилось практически) изменений в интерьере в худшую сторону это вмешательство не сулило. "Новый" корпус головного устройства был окрашен в цвет, как и накладка панели приборов. Вышло сдержанно и, на мой взгляд, очень симпатично. Создаётся впечатление, что так было всегда. Блок родного ресивера подвергся разделению на собственно коробку, которая разместилась под новой "головой", и плату с кнопками, которая нашла себе новое место под кожухом бороды. Кнопки управления часами вынесены на консоль под рулевой колонкой вместе с кнопками включения/выключения ремоутов усилителей.

---------- Сообщение добавлено в 14:28 ---------- Предыдущее сообщение добавлено в 13:28 ----------

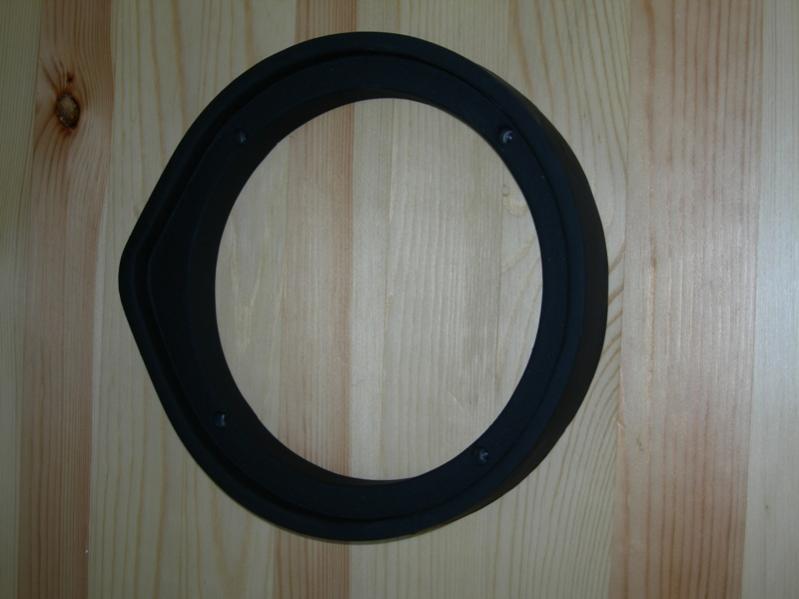

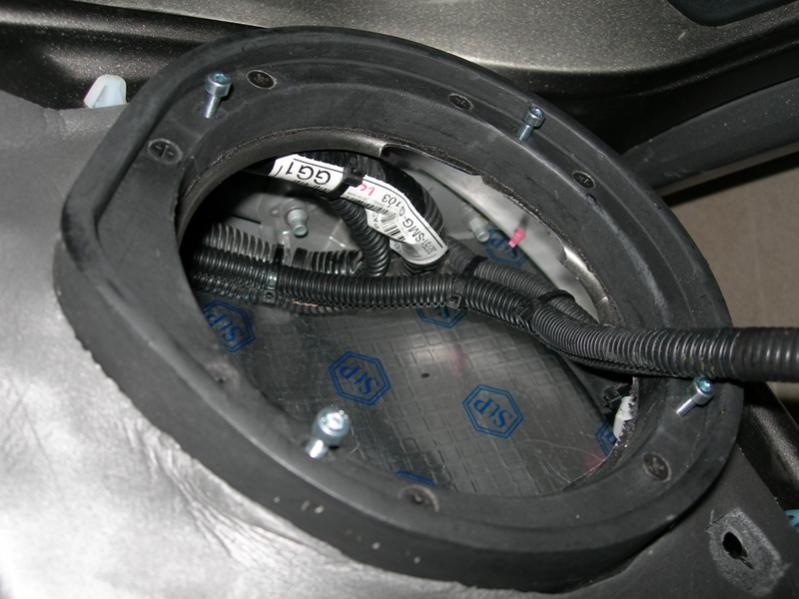

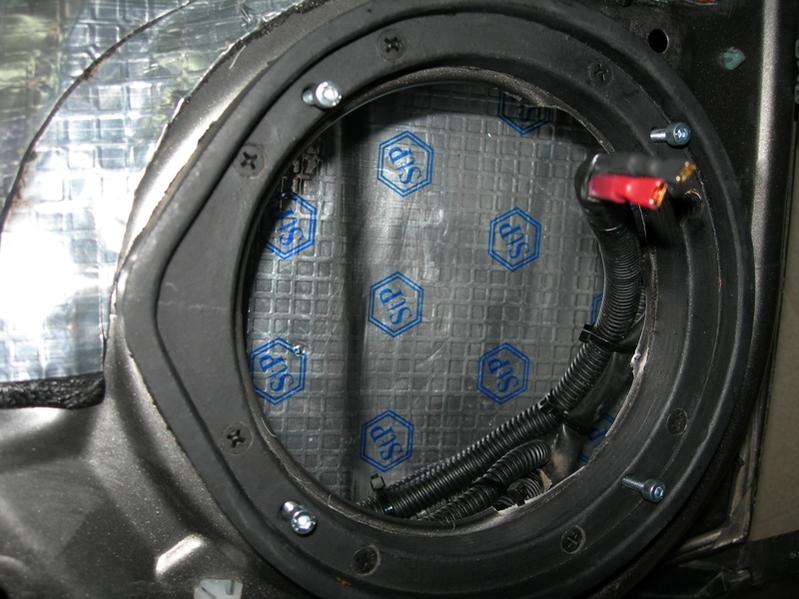

Мидбасы фронтальной акустики я решил оставить под родной сеткой обшивки. Последняя имеет достаточно большое "зерно" и препятствий для нормального воспроизведения возникнуть не должно. Однако, посадочные места были доработаны переходными кольцами, которые изготовлены таким образом, что бортик с внутренней стороны сетки плотно вставляется под бортик кольца, что полностью препятствует прохождению звуковых волн под обшивку. О подиумах и доворотах изначально речи не шло, так как во-первых, акустика трёхкомпонентная, во-вторых, ML1600 имеет очень широкую диаграмму направленности и линейно играет до 8 кГц (забегая вперёд, скажу, что режутся они сверху на 630 Гц).

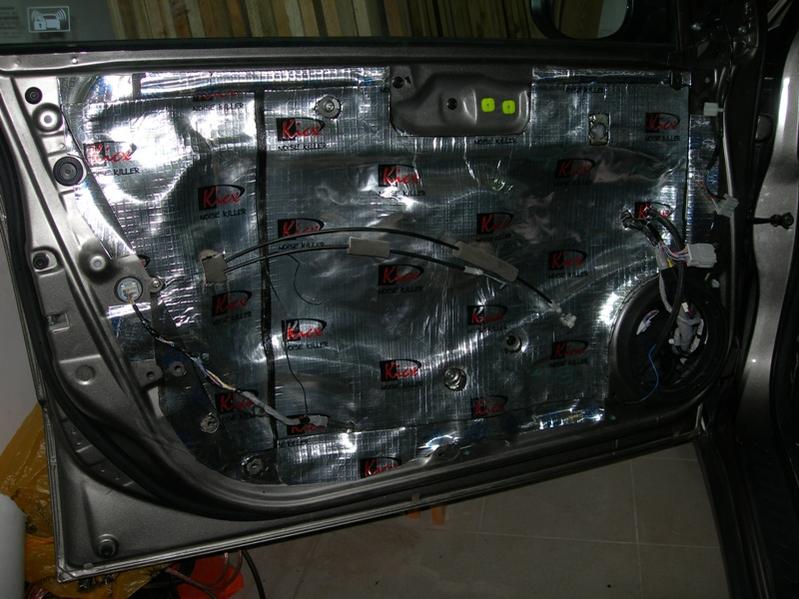

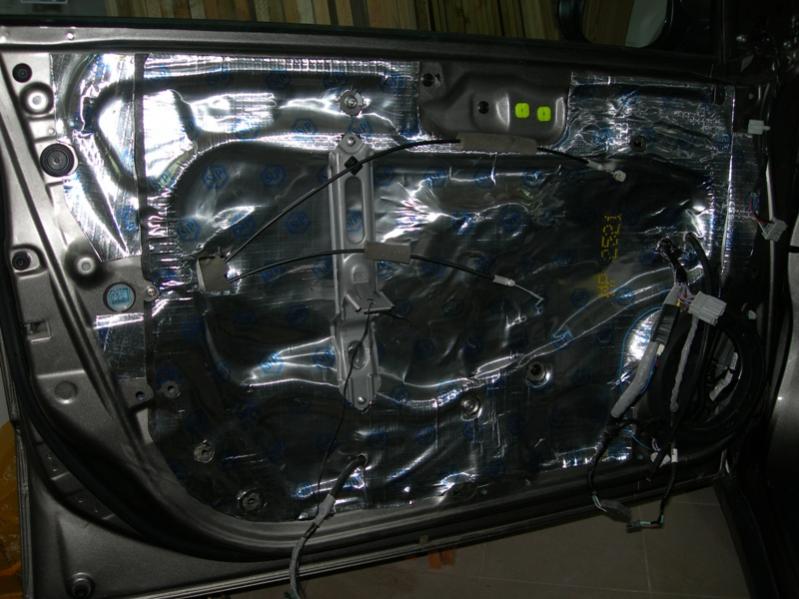

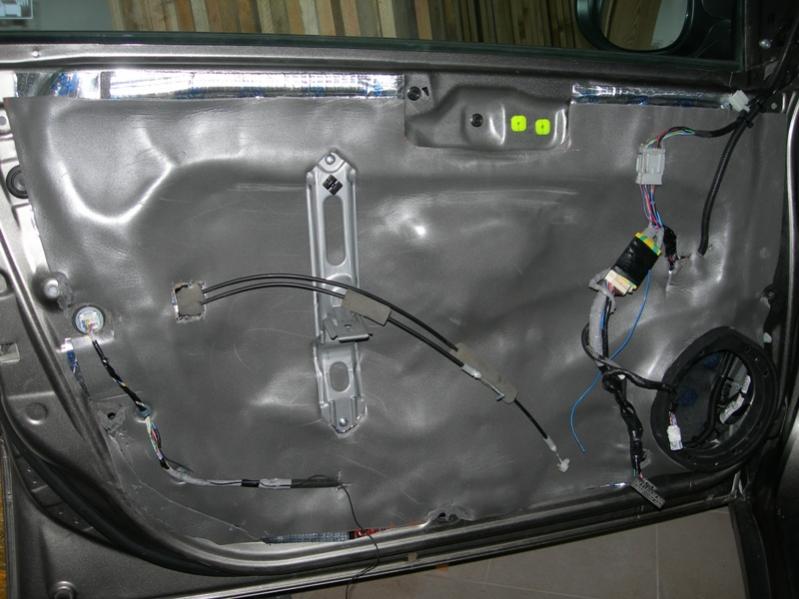

Также была проведена тотальная шумоизоляция дверей: и наружняя и внутренняя поверхность двери обработаны материалом Визамат в 2 слоя. Сама пластиковая обшивка изнутри обработана материалом типа Вибропласт.

Получаеться интересно...... кинь фотки куда СЧ поставил, готовый подиумы под НЧ и ВЧ, как багажник оформил тоже интересно.

Я бы сказал не получается, а получилось Система доделана полгода назад. Из трёх выступлений на соревнованиях в этом году - три первых места Фотографий системы примерно 400 штук и по мере описания процесса установки буду выкладывать фотографии.
Про подиумы под НЧ я написал выше-ИХ НЕТ. Пищалки Hertz ML 280 S встали в штатные места без переделки. Под середины выполнены ЗЯ из стеклопластика на панели приборов.

Поздравляю с окончанием системы и победами!!!! в каких соревнованиях? SQ или SPL?, фотки в студию, процесс иготовления не интересен.... технологии известны, окончетельный вариант покажи, фронт акустику, мафон в панели, как в багажнике, куда доп. АКБ поставил. и т.д.

Сообщение от Gotham

Из трёх выступлений на соревнованиях в этом году - три первых места

Похвально!
Можно судейские протоколы увидеть?
Ну и собственно, в каких классах выступали?

вау! очень круто! реально интересно посмотреть вотки куда чо попрятано, и как всё в итоге смотрится. поздрвляю с победой!

Круто система и правда не для постояного пользования!!

нормальная система... так оглохнуть недолго))
