Вопрос по штатной башке 4D

Вопрос необычный. Облазил форум - не нашел.
Каким образом питается подсветка кнопок? И какие параметры этих лампочек на подсветке?

Для чего: хочу воткнуть внутрь штатного гамнитофона другой, но сохранив при этом внешние оформление. Вот не могу разобраться с подсветкой. Как она управляется. Для ха-ха: если подключиться к одной лампочке (тупо к ней подпоять провода) и подать 3 вольта - то светится ТОЛЬКО она одна.

P.S. Делается для процессу. Результат - да, тоже, будет хорошо. + Переходная рамка на 1DIN мне вооооообще не нравится как смотрится.

тоже планировал так сделать, идея хорошая, вот на счёт лампочек неразбирался, думал штатную переместить вниз, и подпаять все провода от неё идущие к панели... куда думаешь панельку от магнитолы ставить?

вместо штатной. У меня главная задача, чтоб внешне ничего не поменялось.
штатную магнитолу нах (внутри торпеды которая), на ее место свою. от нее шлейф к панельке, чтоб дицки менять можно было, а вот от панельки начинается самое интересное )))

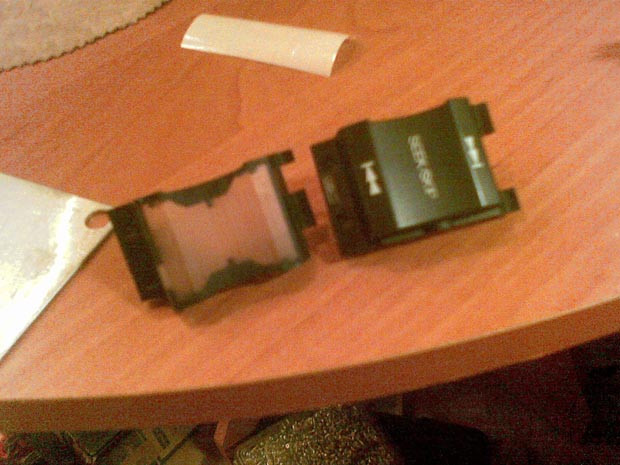

кнопочки запараллелить не вопрос. Крутилку громкости тоже. мониторчик у меня чуть уже - войдет на штатное место. Осталось Как бы два вопроса. Это подсветка кнопок. Ппц я от япошек офигел. Чувствую, что придется свои диоды вместо штатных лампочек химичить. + надписи на кнопках, но это, как мне кажется поправимо. сшлифовать имеющуюся краску до белого пластика, наклеить свои буквачки и покрасить. как высохнет - содрать пленку.

---------- Сообщение добавлено в 11:04 ---------- Предыдущее сообщение добавлено в 11:01 ----------

хм.... хотя как вариант, воткнуть и штатную, для подсветки... ))) немного не экономично, такая бандура ради подсветки, но вариант

---------- Сообщение добавлено в 11:08 ---------- Предыдущее сообщение добавлено в 11:04 ----------

тогда саму плату со штатной оставить только. радиаторы тоже нафиг - что от них толку. более, менее компактно можно сделать. но это придется корпус городить для нее....

---------- Сообщение добавлено в 11:15 ---------- Предыдущее сообщение добавлено в 11:08 ----------

ага, разобрал.... сильно мног не выкинешь, чтоб все не карочить... можно привод снять и радиатор. ну облегчить разве что...

Даже не знаю стоит ли заморачиваться так ради внешнего вида... может лучше 2дин поставить, смотриться неплохо...

нееееееееее.... 2 DIN совсем не то пальто... мне как фантомы выглядят не нра. понятное дело, что монитор иначе никак.

поигрался с гамнифоном и тихо офигиваю... пока еще все наковырял, но: на панельку идет отдельно питаение и управляющий сигнал по яркости. Т.е. на на понеле стоит контроллер яркости. ппц они накрутили сцуки. при чем на материнке магнитолы какие-то изменения с вводным сигналом тоже происходят. больше времени не было изучать. продолжение следует ;-)

давай давай. я как минимум слежу за темой))) но я не про фантом говорил, а про рамку+2din))

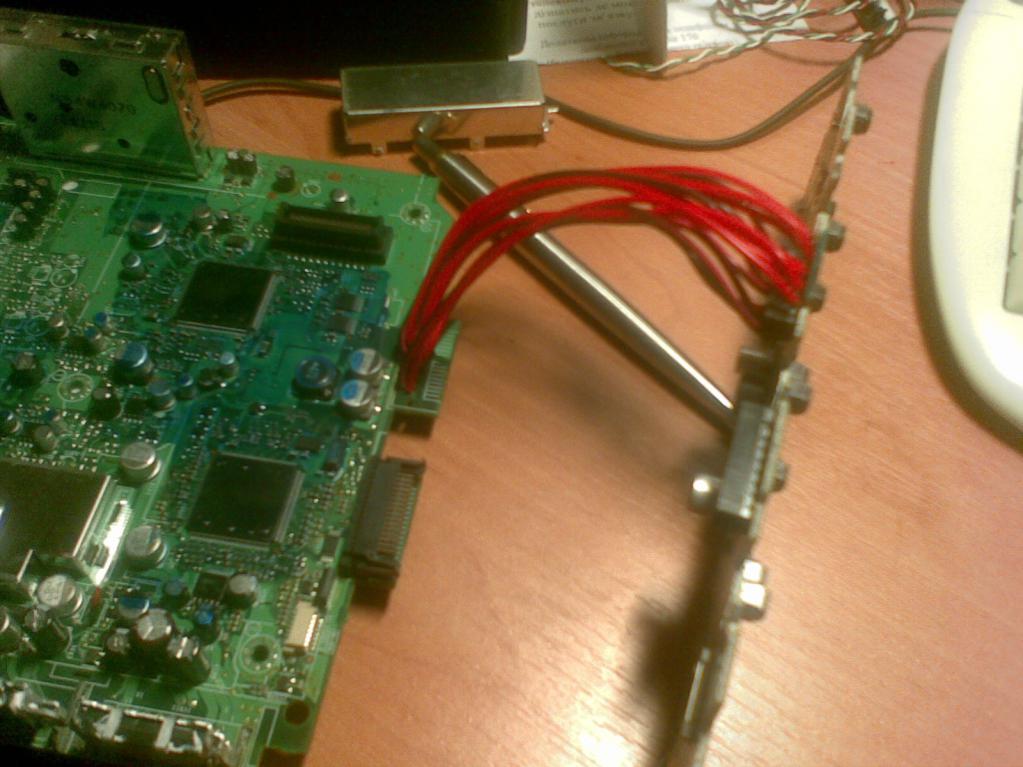

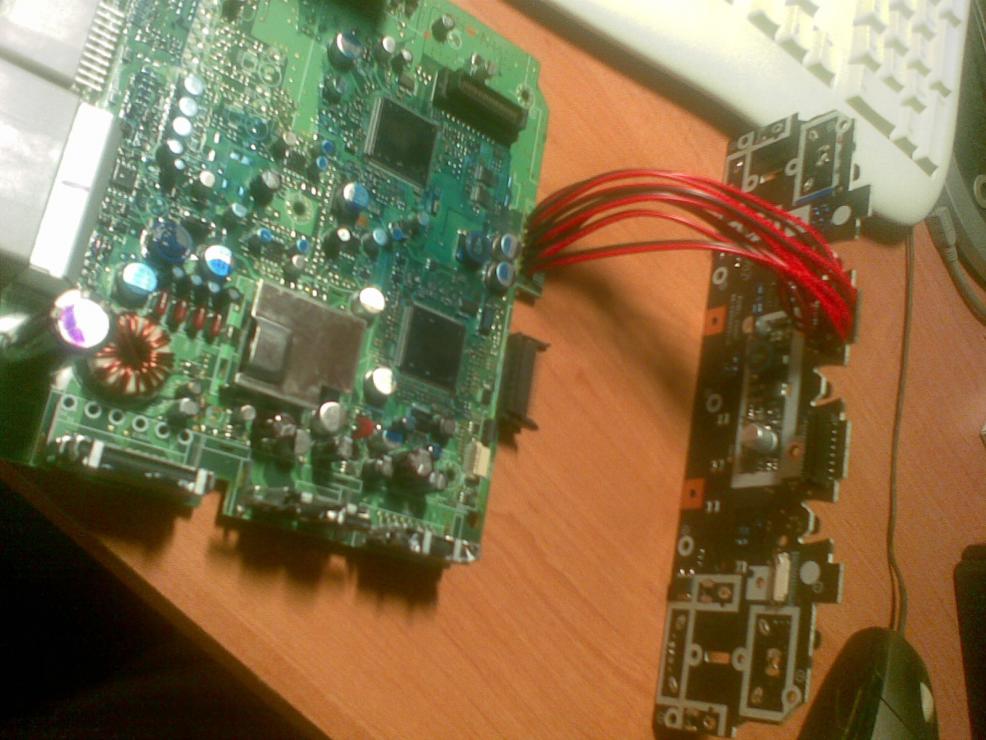

мудрю потихоньку... короче, для управления подвсетки достаточно только одну колодку подключить. можно было вычислить и меньше проводов - просто лень.

http://content.foto.mail.ru/mail/pillez/44/i-45.jpg
http://content.foto.mail.ru/mail/pillez/44/i-46.jpg

короче можно приступать к общей компоновке...

А просто по дорожкам на плате отследить как подключена подсветка никак?
Маловероятно что морда на многослойке сделана

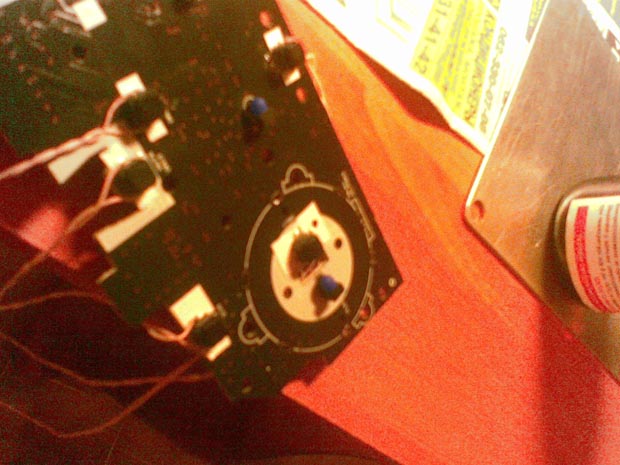

гы... я тоже так по началу думал.... она двухсторонняя.... но япошки превзошли всех!!!! лампочки на панельке, а их около 18 штук (не считал, примерно) не параллельно подключены. думал соорудить свое управление подсветки. но тут все обломалось! как не подключайся, как не химич, а горит только одна лампочка. вот и остается - либо полностью совю подсветку с нуля городить, либо завязаться на существующих элементах.

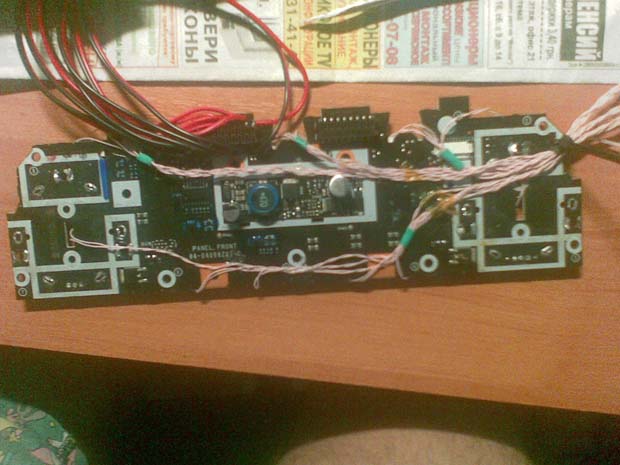

ну вроде бы доделал. подкину фоток. печатать лень.

В этой затее может, интересовал больше процесс, нежели результат.. но и результат не лишний.
