Фотоотчет: Подсоединение видеорегистратора к бортовой сети

Итак, я приобрел регистратор VisionDrive 9000 FullHD. подробно описывать его не буду, скажу только что он крепится на мой взгляд наиудобнейшим образом, не висит, не мешает. имеет возможность подключения доп. камеры.

К регистратору прилагается питание от прикуривателя, разобрав которое я увидел что оно не содержит никаких стабилизаторов, понижателей напряжения и пр. По инструкции рабочее питание может колебаться 12-24 вольт. Шикарно!! %)

Немного обкумекав все дело, и подумав куда его подцепить, пришел к следующему выводу:
- регистратор при включении должен загрузиться полностью (в процессе загрузки не рекомендуется обрывать питание)
- до зажигания тянуть далеко, но можно...
- лампы подсветки салона обеспечат постоянное питание (можно, т.к. он может снимать в "режиме парковки"), + тянуть недалеко.
- Диодная лампа подсветки зоны водителя (включается с габаритами и подсветкой приборной панели) - тут очень важный момент. Диод регулируется по яркости вместе с приборной панелью, поэтому регистратор будет работать только с максимальной яркостью подсветки.

Итог: Лучше подцепить на включение подсветки салона т.е. на контур диодной лампочки подсветки. У меня все равно она всегда на максимуме. Если что, потом можно запитаться от индивидуальной подсветки водителя или пассажира. (Или дотянуть уже любой провод издалека)

Но есть одно НО!!!... хочется сделать разъем, для того чтобы регистратор можно было снять. Пришел к выводу что куплю маленький разъем.., и вставлю его в потолочную панель. (может даже USB - ибо 12 вольт USB нужен для некоторых других гаджетов, например для планшета ASUS TF300, который у меня имеется.) а на питание регистратора сделаю распайку этого же разъема папа-мама, чтобы можно было и от прикуривателя запитывать, и от потолочной панельки.

Первый шаг. Разборка.

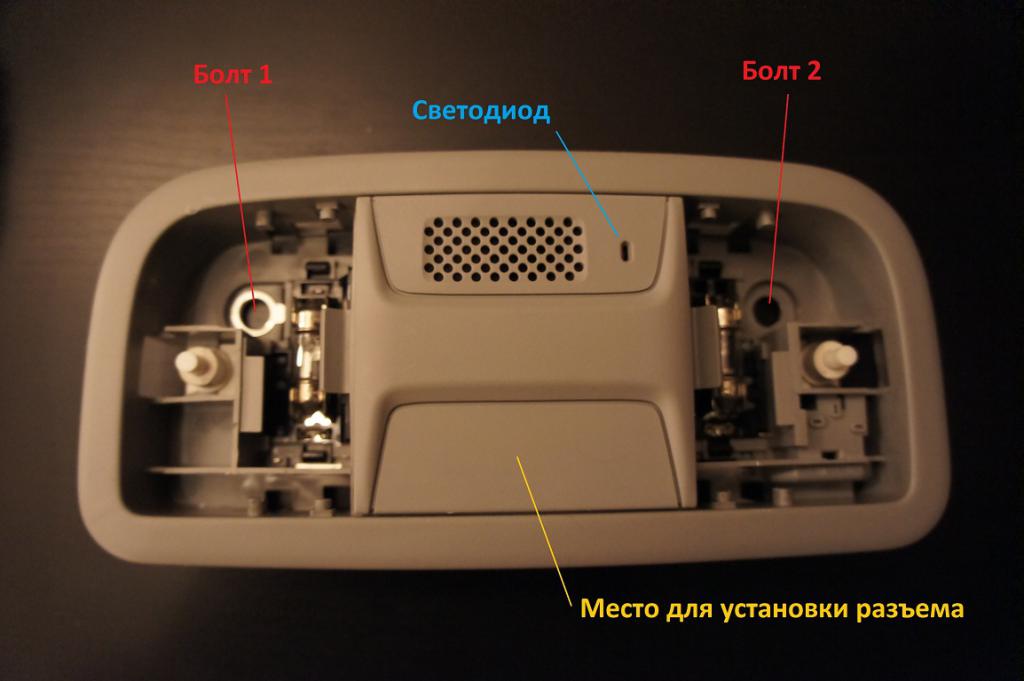

на фото№1 - снятый плафон подсветки. снимается он просто: поддеваем отверткой с внутренней стороны рассеиватели, аккуратно их вынимаем. затем откручиваем 2 болта. осторожно вынимаем, отсоединяем 2 клеммы с обратной стороны. Разъем USB (или другой) хочу установить на пустую поверхность (обозначил)

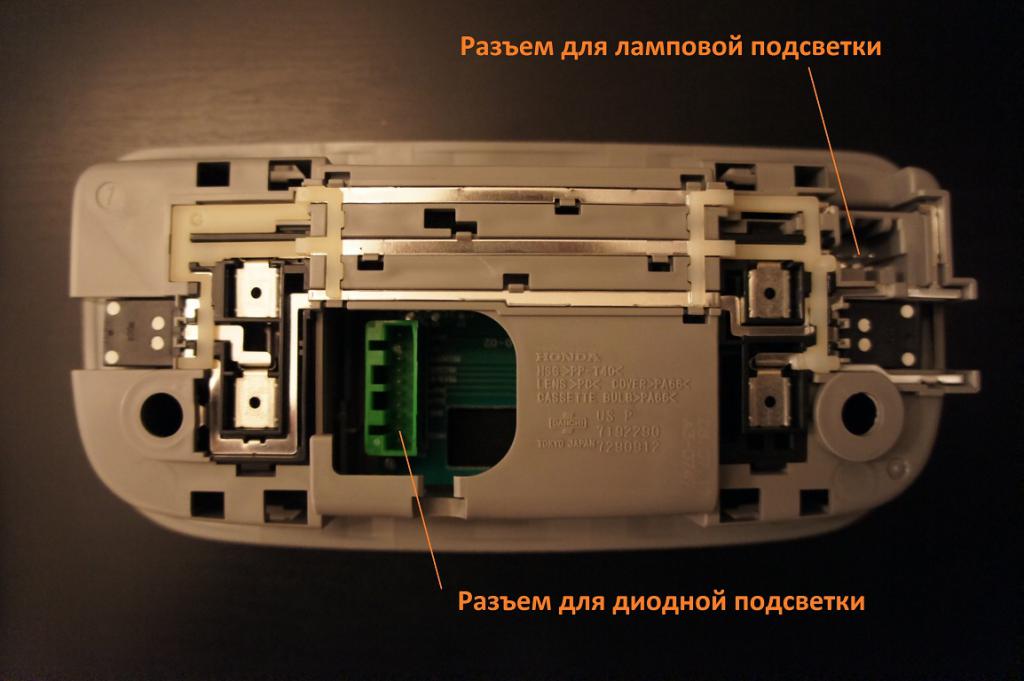

на фото№2 - обратная сторона. к разъему диодной подсветки подводится 2 провода +/-... к разъему для ламп подсветки подводится 1 провод, только питание. нейтраль на корпусе, контачит через Болт№1

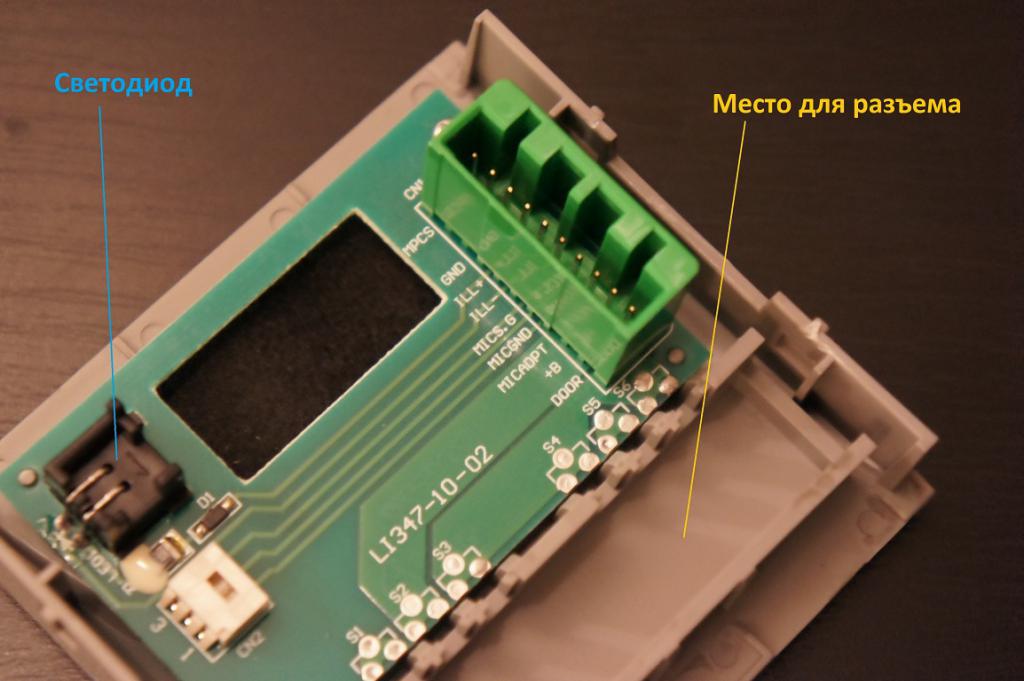

на фото№3 - аккуратно вынул центральную часть (нажав на усики (4шт.) с обратной стороны). вынимается легко. усилий много не прилагайте.
Мы видим что светодиод запитан на контакты ILL+ / ILL-. собственно на них мы и будем подключаться..

Второй шаг. Распайка.

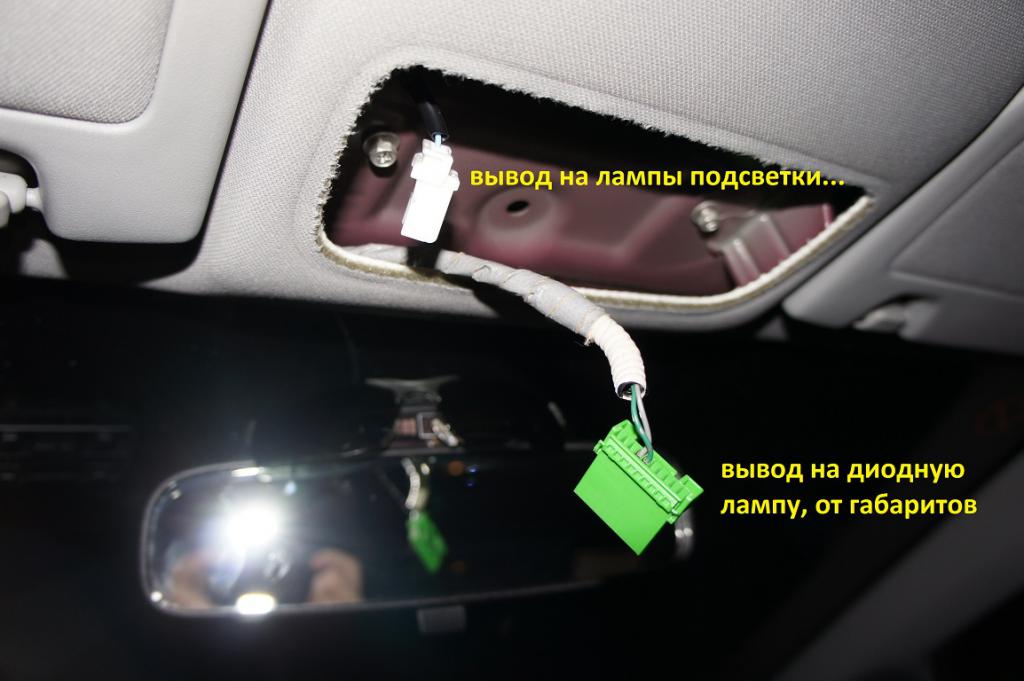

на фото№4 - провода подведенные к потолочному плафону. на зеленом штекере не разбирался где какая полярность, но для себя решил следующее: у регистратора в прикуриватель центральный провод с предохранителем (красный) а у диода стоят конденсаторы на ILL+. вот так разобрались с полярностью. Если я решу подключить этот регистратор на постоянное питание - посажу питание на разъем ламп подсветки, а второй провод на корпус.

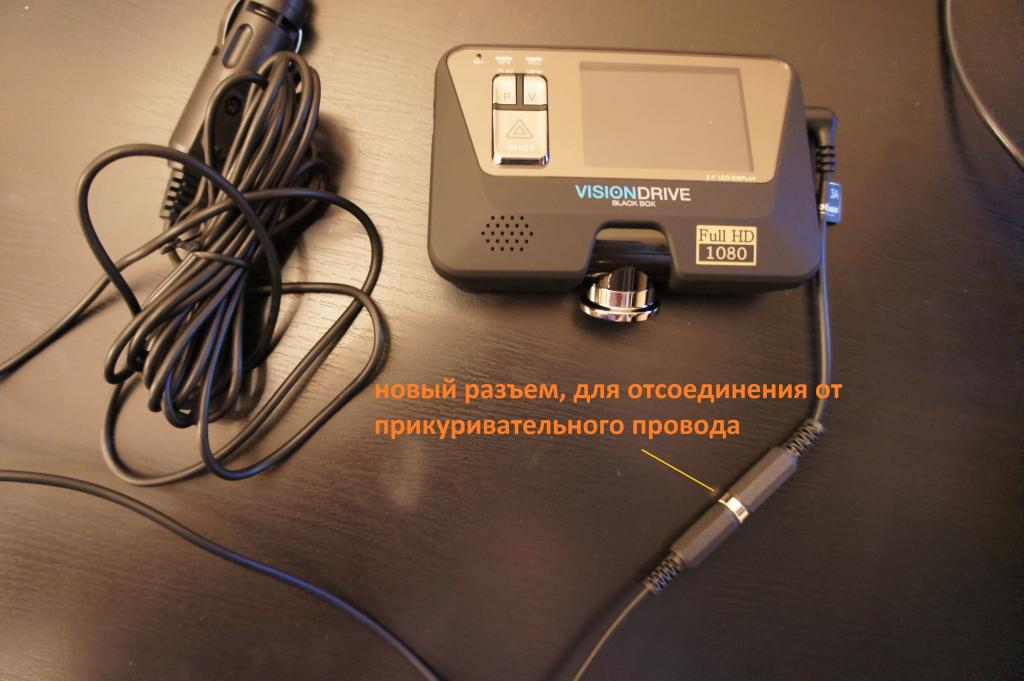

на фото№5 - добавил новый разъем для отсоединения штепселя в регистратор от прикуривательного провода

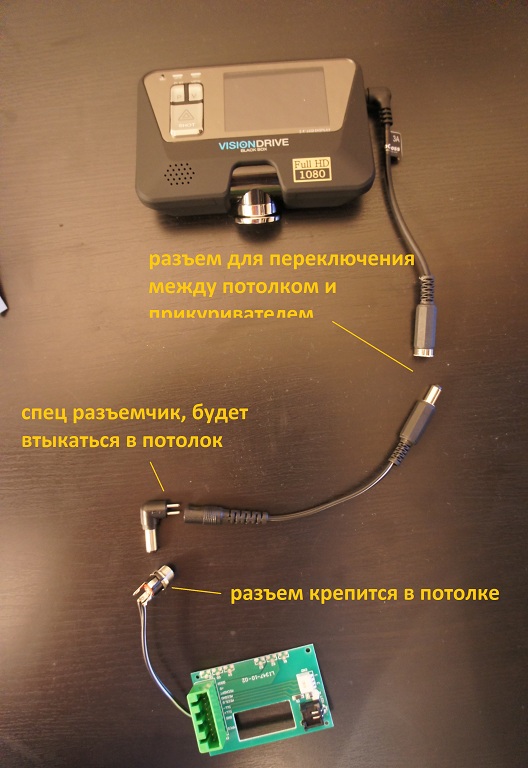

на фото№6 - общий вид последовательного соединения... Тут прикол. - оказалось, что можно было обойтись одним соединением, т.к. диаметры штекеров совпали. сразу не подумал. - потом уберу (это про разъем для переключения между потолком и прикуривателем) обратите внимание на спец. разъемчик. - он такой, что если ошибусь с полярностью - легко поменяю за секунды.

на фото№7 - аккуратная пайка с обратной стороны платы, к контактам ILL+ и ILL-. напомним что ILL+ во всех штепселях - центральный, а ILL- внешний


Шаг третий. Собираем обратно

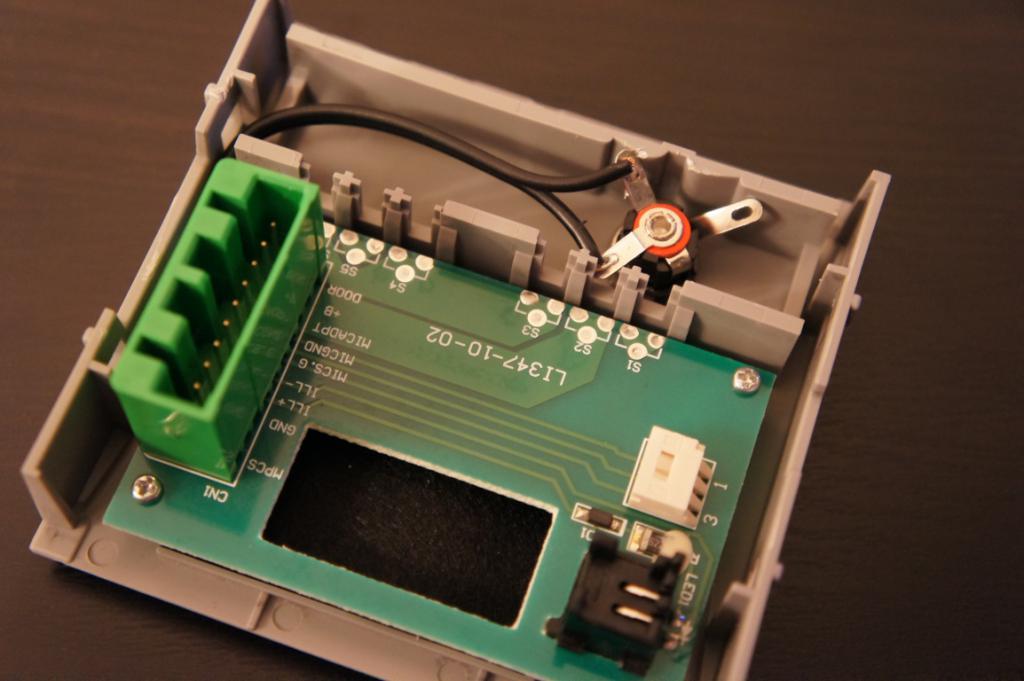

на фото№8 - без зазрения совести просверлил аккуратно панель и закрепил разъем. Контакты пришлось подогнуть, т.к. мешались по высоте. разъемы лишние есть, а вот крышечку резать не захотел.

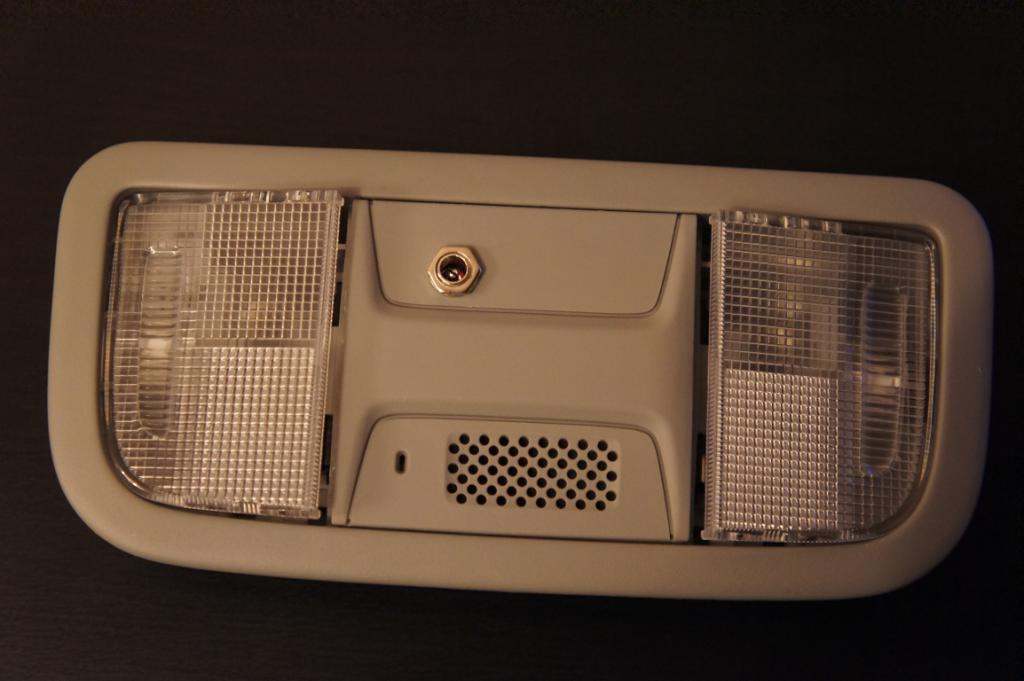

на фото№9 - вид разъема на лицевой панели. (плафоны пока не закрепил)

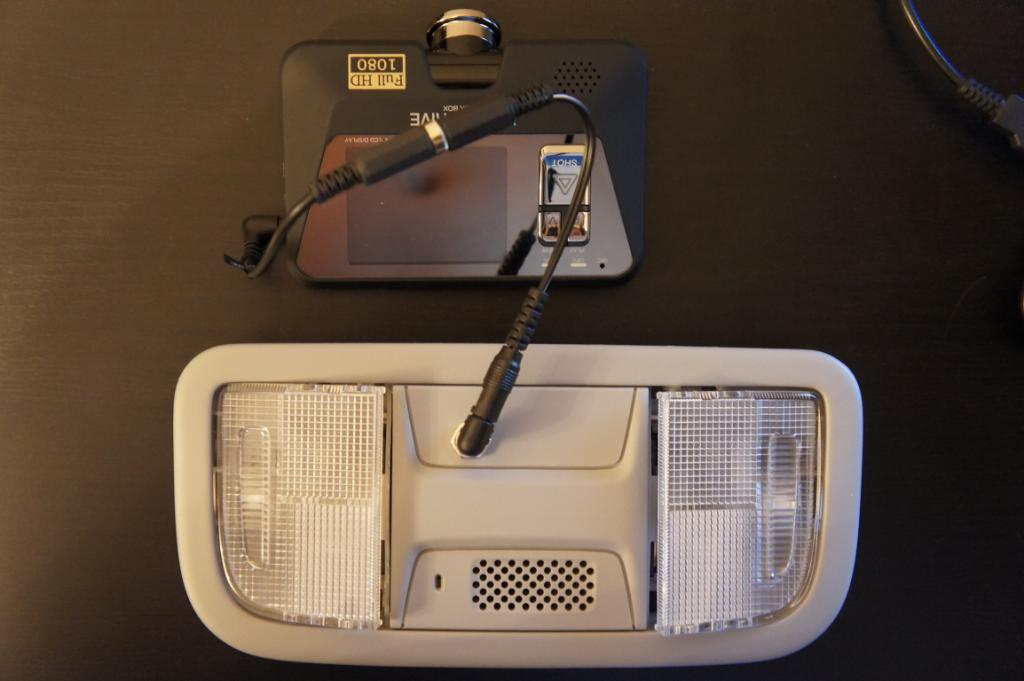

на фото№10 - ФИНИШ!!... вот так это будет выглядеть. Промежуточный разъем оказался не нужен - потом его уберу.

ВСЕ РАБОТАЕТ КАК И БЫЛО ЗАПЛАНИРОВАНО!!! Регистратор включается с габаритами. Тащусь сам от себя. первый раз что-то колхозил, да еще и с паяльником. MeGusta %)

По цене: набор штепселей суммарно в 170р. + работы 2 часа (в основном пайка)

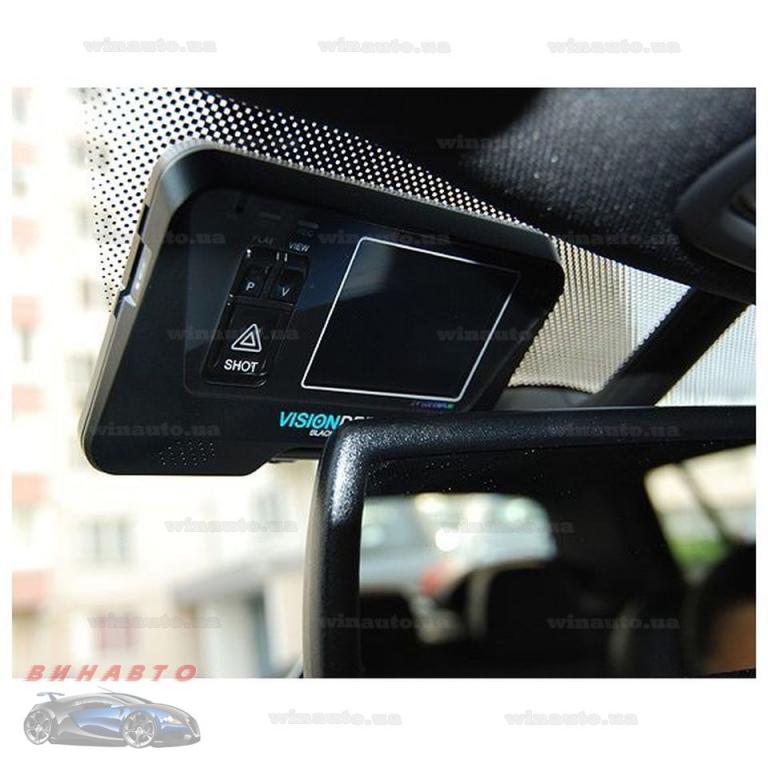

Сам регистратор:

эх повезло что питание 12-24В, спасибо за подробное разъяснение что и куда подключать, твоя работа безусловно будет полезна.
п.с. интересный такой, регистратор то )

Сообщение от Johnnie

эх повезло что питание 12-24В, спасибо за подробное разъяснение что и куда подключать, твоя работа безусловно будет полезна.
п.с. интересный такой, регистратор то )

с питанием повезло... но если что - я бы и из адаптера прикуривательного все выгреб бы и расположил в потолке. регистратор нравится.. только цена кусается... около 11-12 тысяч. зато обхват, от стойки до стойки.

К чему этот геморрой? Вставил в прикуриватель, и все. На нем нет напруги пока не повернул ключ хотя бы во второе положение. Когда поворачиваем ключ во второе положение, и регистратор включился, в третьем включается зажигание, вывернул ключ на ноль, и регистратор выключился. Так у меня работает уже два года, и при закрытом дисплее даже забываю про него, работает или нет.

Сообщение от нип49

К чему этот геморрой? Вставил в прикуриватель, и все. На нем нет напруги пока не повернул ключ хотя бы во второе положение. Когда поворачиваем ключ во второе положение, и регистратор включился, в третьем включается зажигание, вывернул ключ на ноль, и регистратор выключился. Так у меня работает уже два года, и при закрытом дисплее даже забываю про него, работает или нет.

Геморрой в болтающемся проводе... занятом прикуривателе. Когда заводится двигатель с прикуривателя сбрасывается питание и сразу восстанавливается... - что не есть хорошо по инструкции. приходится ждать полной загрузки софта, и только потом заводить двигатель. потом хочется как-то по человечески сделать... если бы меня устраивали провода - я бы купил регистратор на ножке-присоске. а этот смотрится солидно, снаружи не привлекает внимания.

а потом по времени, такое подключение заняло 20 минут. (я уже подключил напрямую к штекеру со времени первого сообщения) просто я хочу завтра сделать разъем. и тогда покажу полный отчет и так, и так.

Сообщение от ArMax

Когда заводится двигатель с прикуривателя сбрасывается питание и сразу восстанавливается... - что не есть хорошо по инструкции. приходится ждать полной загрузки софта, и только потом заводить двигатель.

на "правильных" регах есть задержка включения - например 10 сек после включения зажигания и никаких тебе просадок. + в реге обычно есть свой аккумулятор на котором он около часа а то и более спокойно себе работает.
по поводу разъема - основная масса контактов там зарезервирована под управление люком имхо. есть под микрофон разводка, но ни в одной из известных комплектаций его не встречал пока.

Микрофон в цивике 12 года появился, а остальные контакты под люк. ArMax а как называется видео регистратор, заинтересовал он меня.

Сообщение от Pheyt

Микрофон в цивике 12 года появился, а остальные контакты под люк. ArMax а как называется видео регистратор, заинтересовал он меня.

А для каких целей микрофон?
