Видео парктроник на 4 камеры своими руками

Добрый день!

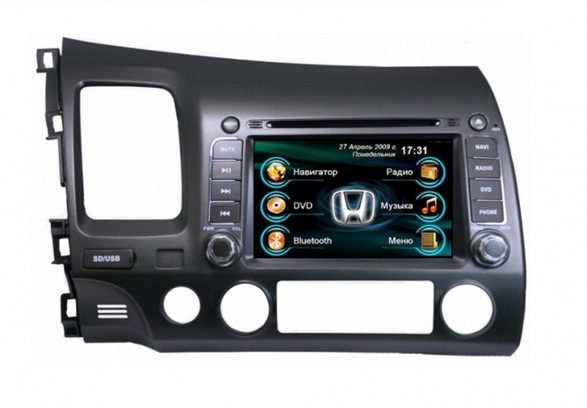

Имелся у меня в машине HONDA CIVIC подобный девайс Roadrover C7013HC.



Как он туда попал отдельная история. Сразу оговорюсь что девайс не штатный.
Решил к нему прикрутить квадратор с 4-мя видео камерами по бокам бампера для облегчения парковки. Видел такое как то в дорогом авто и тоже захотелось сделать самому такое.
Главное чтоб цена каждого девайса была доступной. И можно было подключить своими руками.
Со временем в планах сделать чтоб это еще и записывалось на флэшку при включении зажигания автомобиля автоматически.

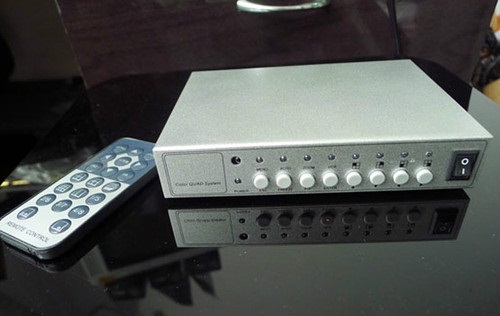

Для всего этого был закуплен вот такой квадратор


И 4 камеры. E301

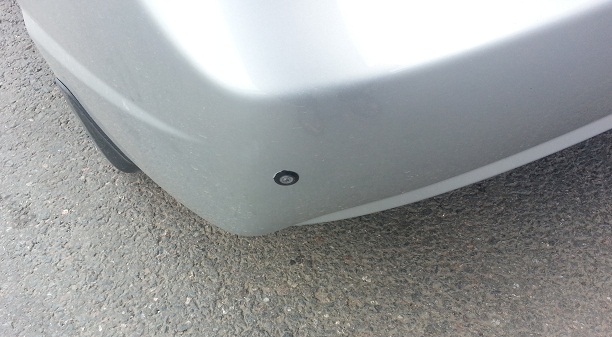

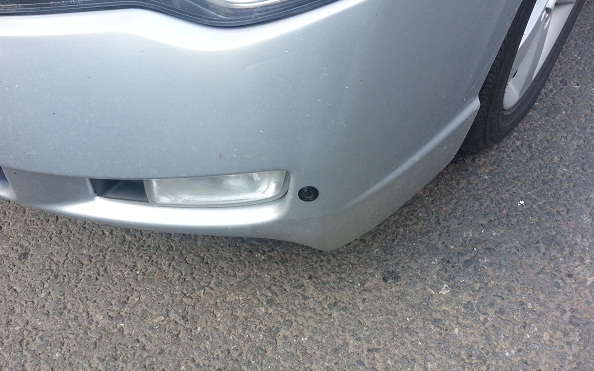

Камеры были вживлены в бампер. По 1-ой на каждый угол.




Затем был извлечена сама магнитола из торпеды.


Разобрана.

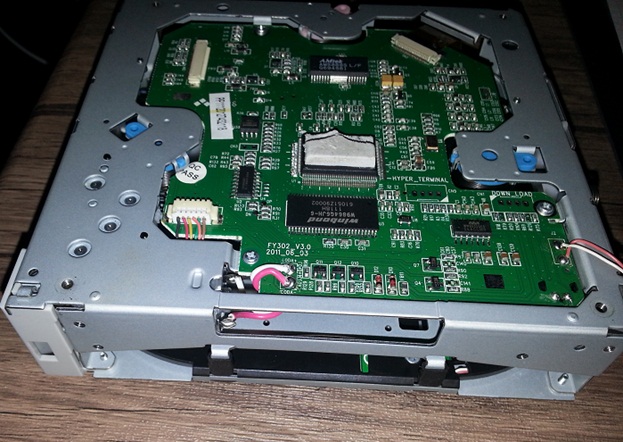

Был выкинут CD – привод.

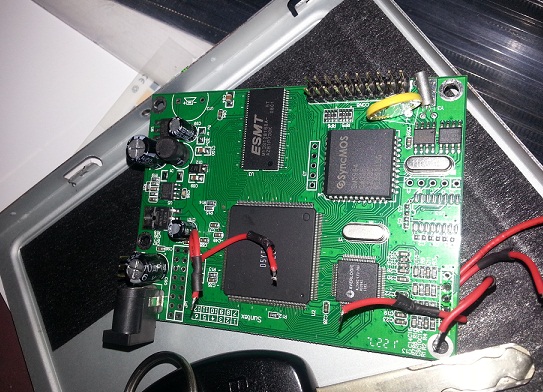

Разобран квадратор

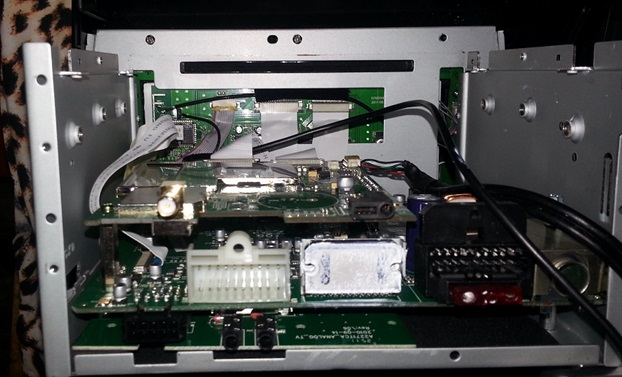

На его место CD вставлена плата из квадратора.


Для всего этого был подпилен корпус. Были сделаны отверстия. Получилось довольно неплохо.


Затем были подпаяны входы/выходы квадратора и питание. Все заизолировано термоусадкой. Питание плюс взято с клеммы прикуривателя. Минус с корпуса.
Затем все было собрано и помещено на место. Тут все индивидуально для каждого авто.

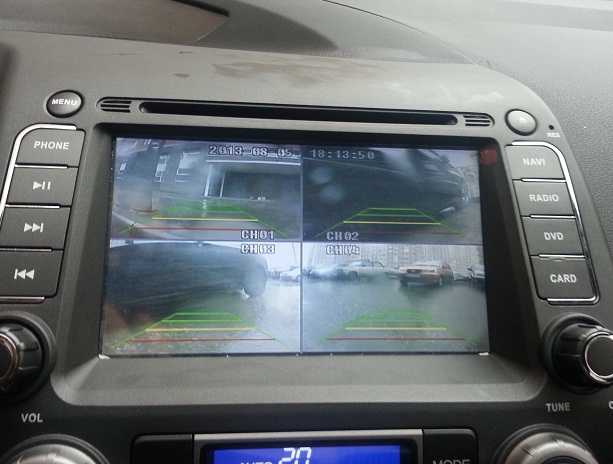

Включаю картинку кнопкой в меню AV/TV



Смотрится прикольно. Режимы и настройки переключаю с пультика IR. Для этого направляю пульт в прорезь для CD\DVD – срабатывает.
фото кстати сделано в сильный ливень. как видите все видно.


Что нужно доделать когда подберу записывающий девайс на флэшку.
1 – вывести куда-то IR для пульта, чтоб с любой точки переключать.
2 – при включении картинки кнопкой AV отключается радио или музыка. Неудобно. Нужно сделать подключение независимым. Программно пока не знаю как – хотя это изящнее. Второй вариант вывести кнопку.
3 – убрать лишние провода. Магнитола залезла назад впритык.
4 – поставить девайс для записи на флешку со всех камер.

жаль что не смог все картинки загрузить. можно только 10
