Штатный Pioneer P88RS

Добрый день всем , сразу оговорюсь , тему пишу впервые , и все фотки будут с телефона так как больше под рукой ничего не было,

Начнем поэму как я,вдохновленный трудами Kirill1, собрал свой пионерчик но со штатным лицом ))
итак как все было:

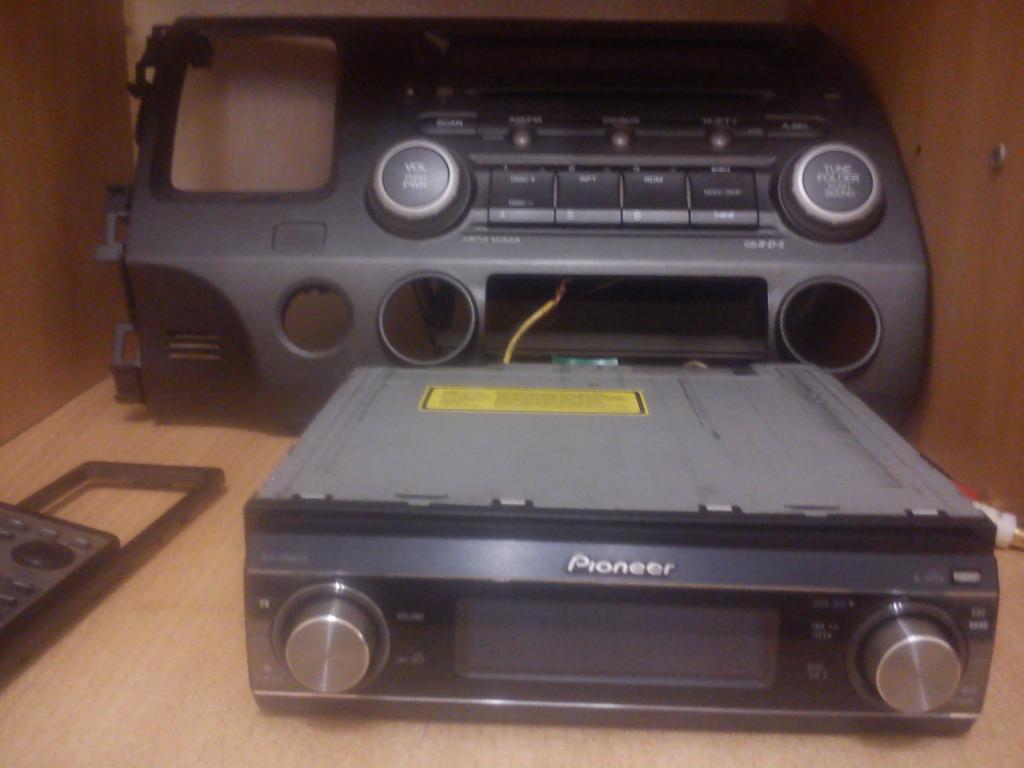

Имелся пионер 88 , и сгоревшая штатная магнитола, ну и само собой бешеное желание))

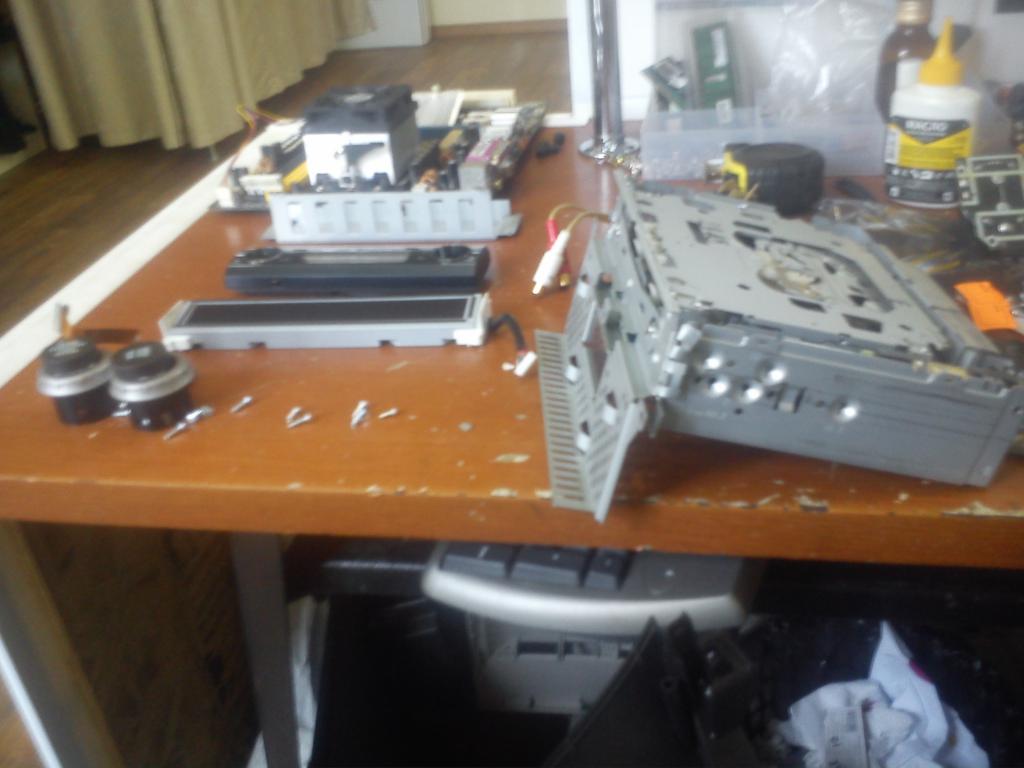

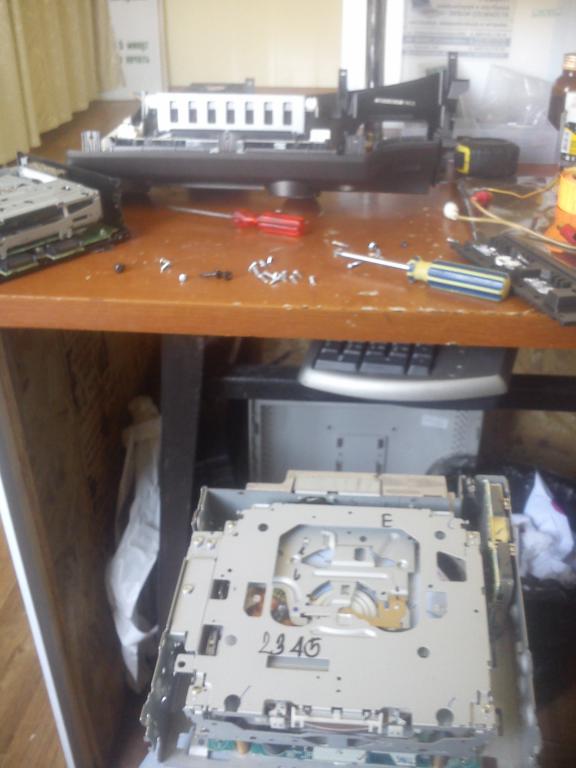

Далее пошла разборка обеих аппаратов для дальнейшего изучения их внутреннего мира
Вскрытие показало , что нужно избавиться от механизма выдвгания панельки на корню, после долгих танцев с бубном нашел решение проблемы при помощи перемычки , замкнул контакты на открытую панель , в итоге механизм оказался ненужным , и диск выдвигался сразу по нажатию кнопки))
Потом разобрал панель и сразу понял что будет проблема с правой крутилкой

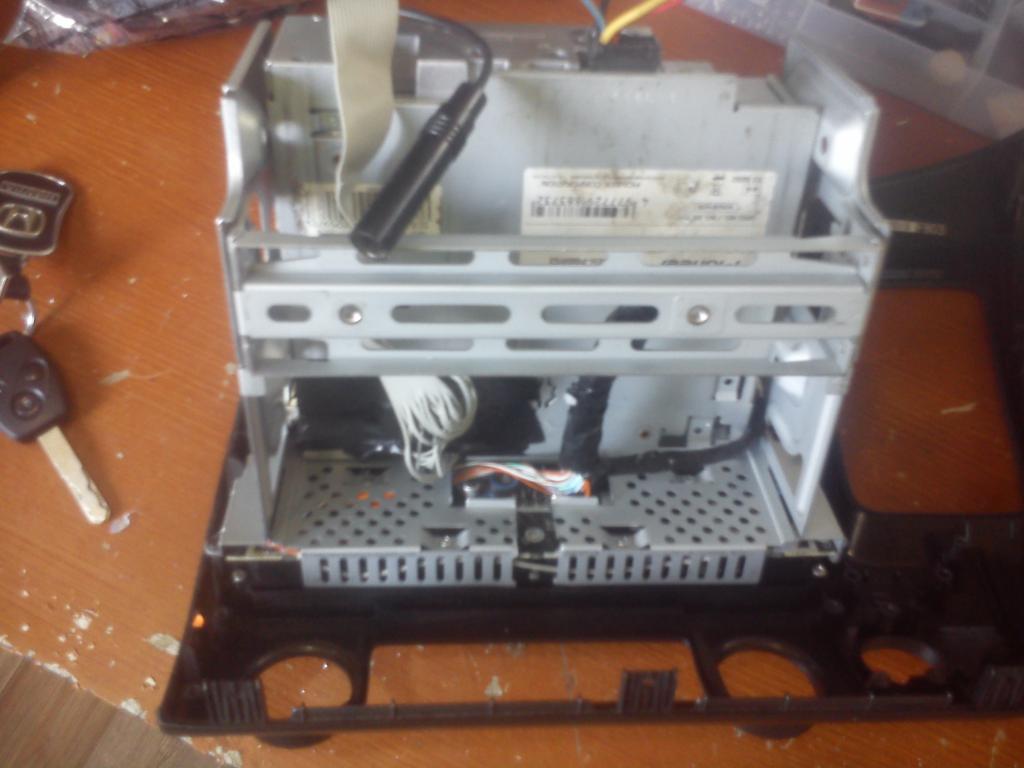

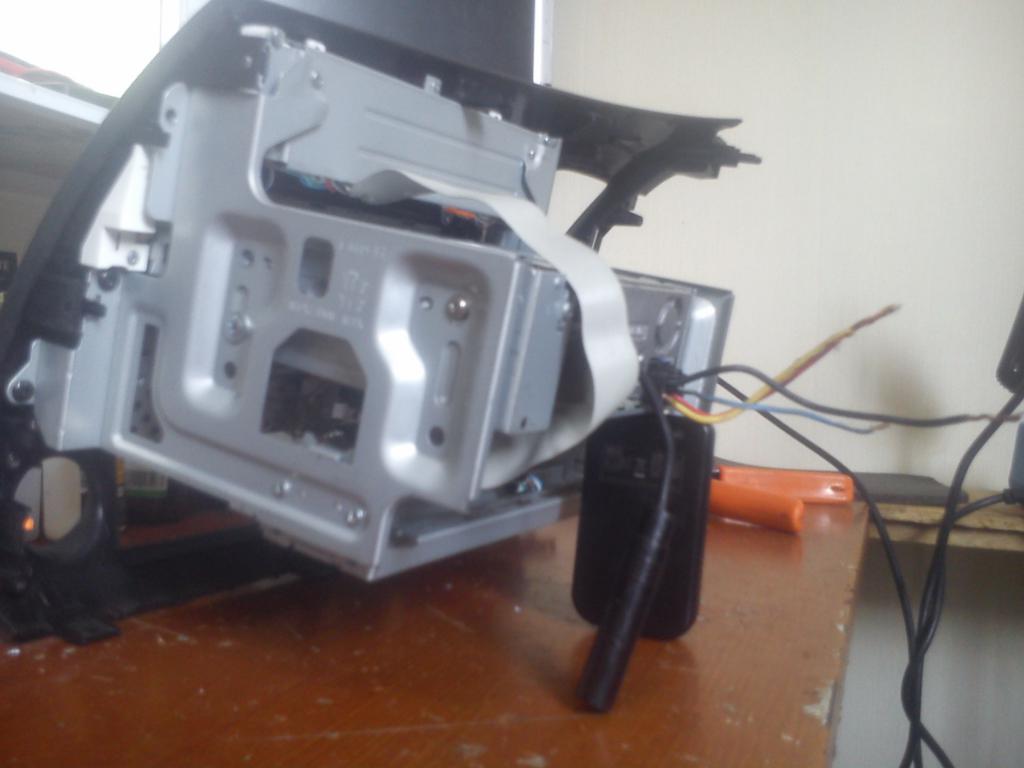

ну да ладно , разберемся), отложил панель и решил сразу разобраться с блоком магнитофона , надо же чтоб диск выезжал со штатного места , было принято решение открутить фиксирующую железяку со штатного и привинтить к нашему пиончику

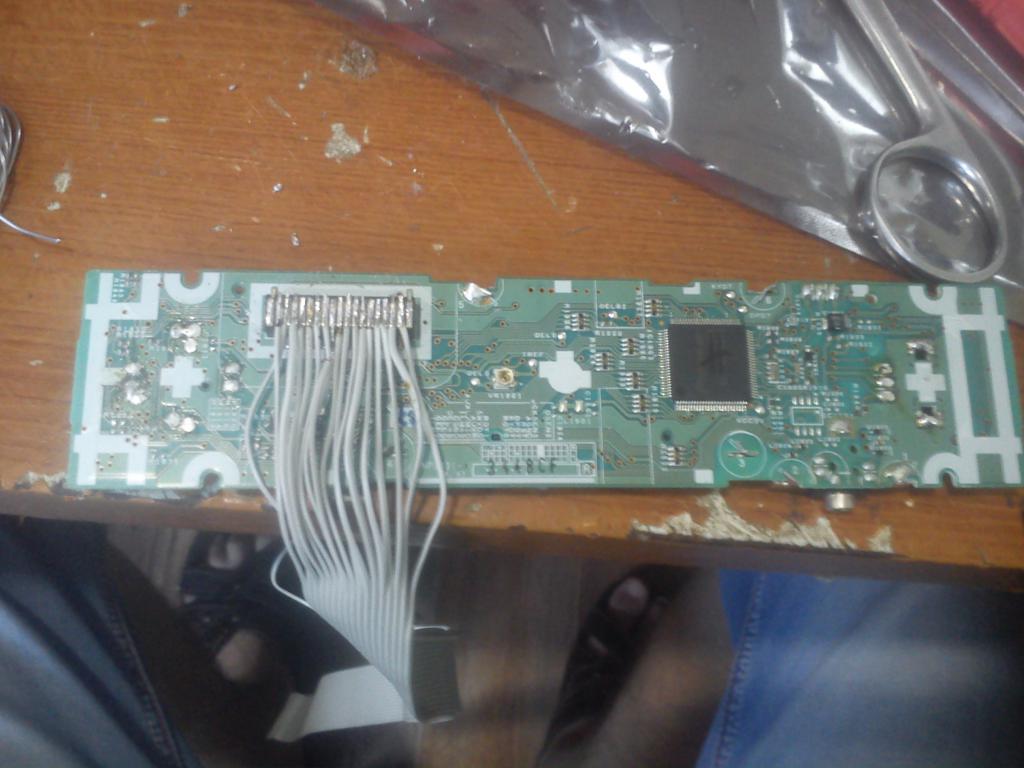

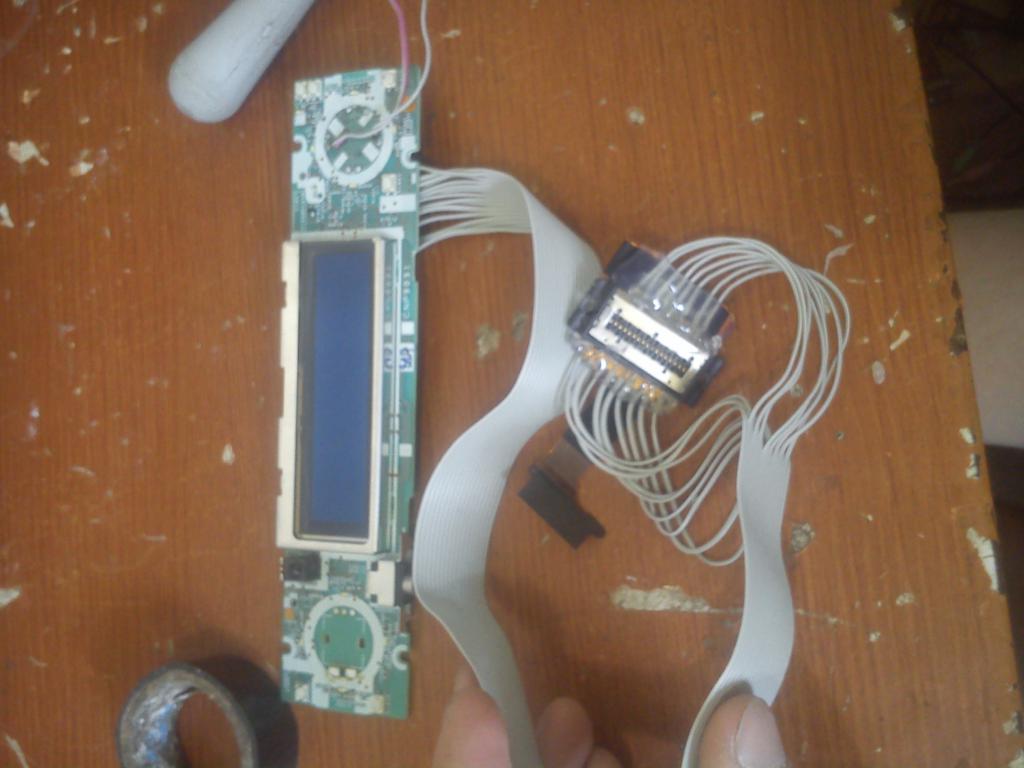

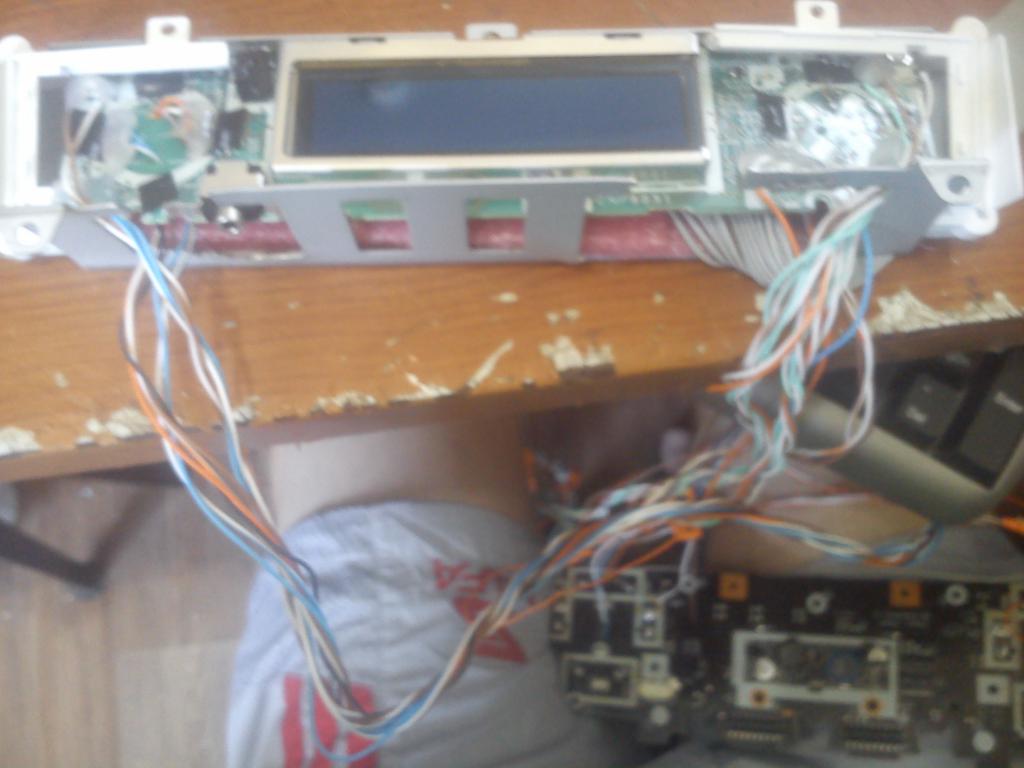

Проблема с этим была решена довольно таки быстро , потом начал кумекать как связать панель и ресивером , так как я работник небольшого компьютерного сервиса , нашел IDE шлейф, отсчитал на нем 17 помоему жилок , и принялся паять к панели
после того как припаял это все к одному концу, припаял ко второму ,тому который выходит из майфуна и Крепится к передней части его родного

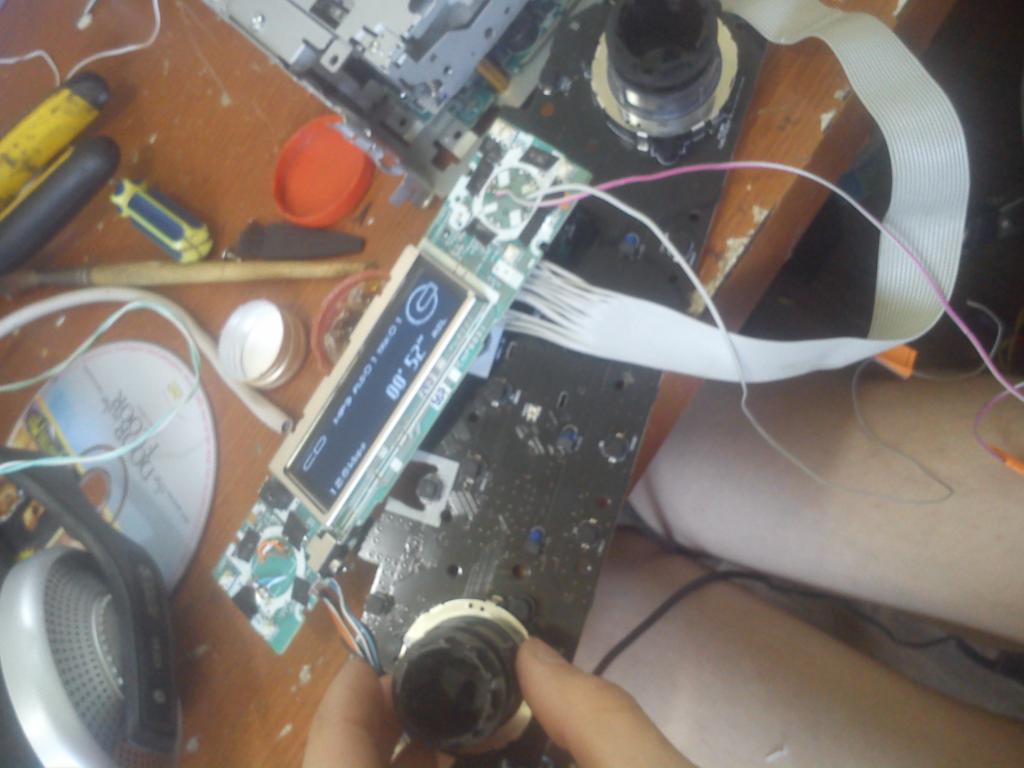

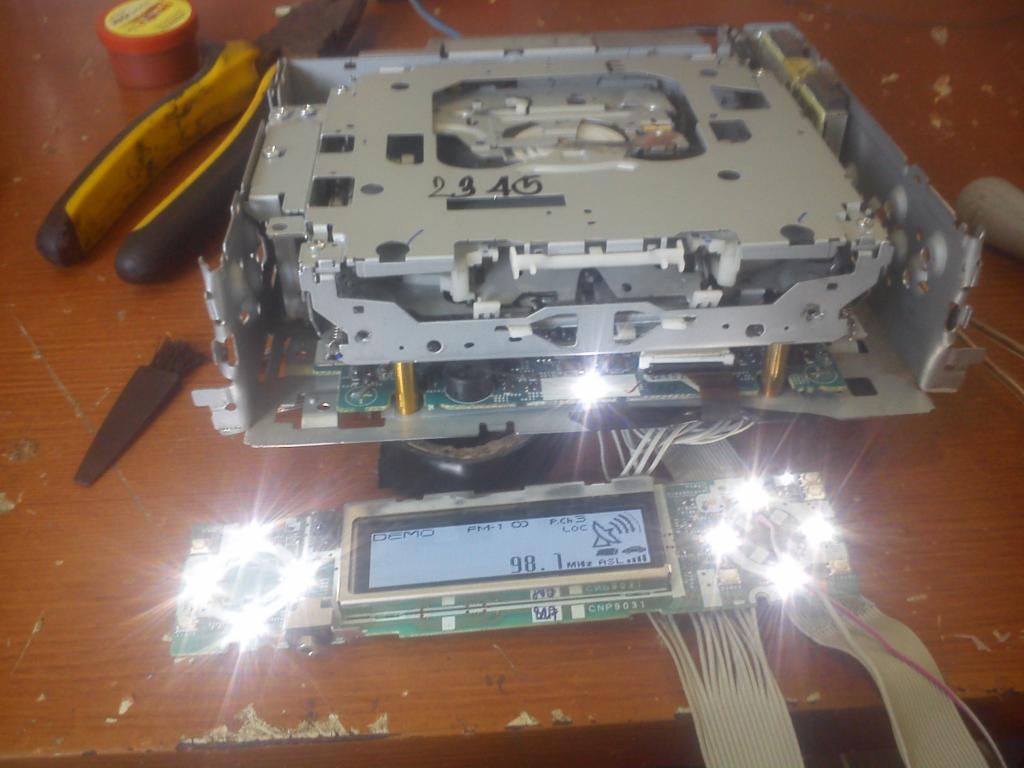

На радостях ширяем это дело в в разьем на ресивере и вуаля, засветился!

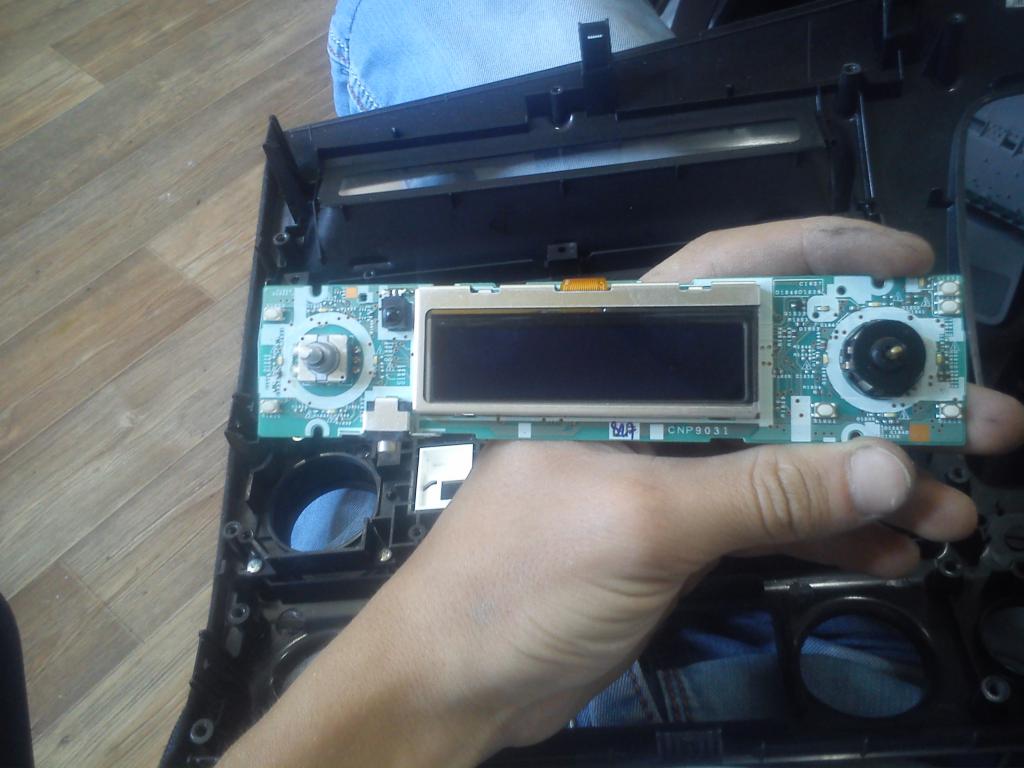

примерив все это дело я понял что панелька никак не влазит на штатное место экрана,вопрос был в крутилках, их было решено выпаять и выкинуть.
Потом решил начать с самого легкого , это левой крутилки , по сути одно и то же что и на штатном майфуне , распустил сетевой провод, подпаял 6 проводков и,готово ! у нас уже появилась громкость

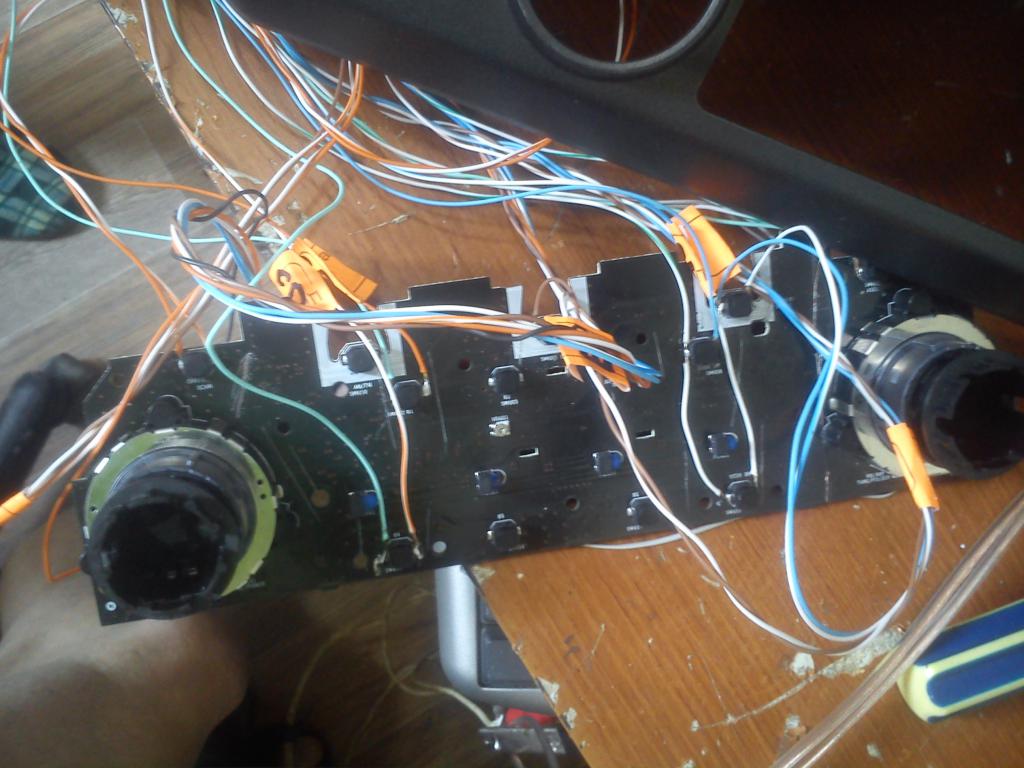

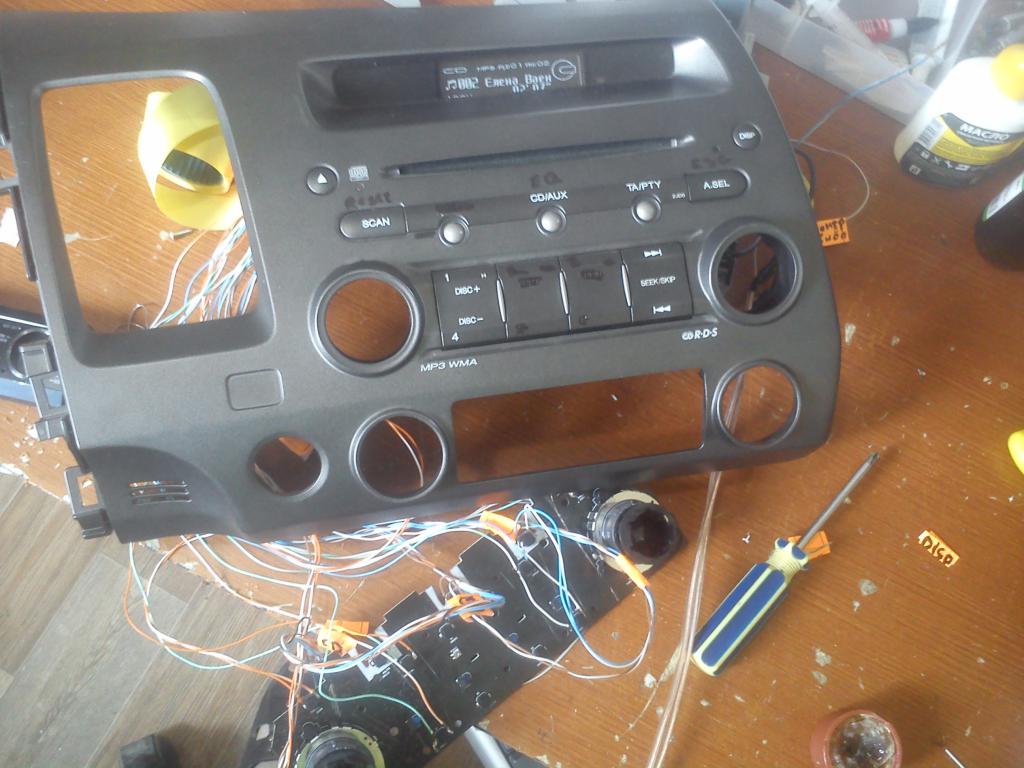

Самое сложное было впереди, пропаяв все кнопки панели и предварительно проименовал их ЦеннеГами

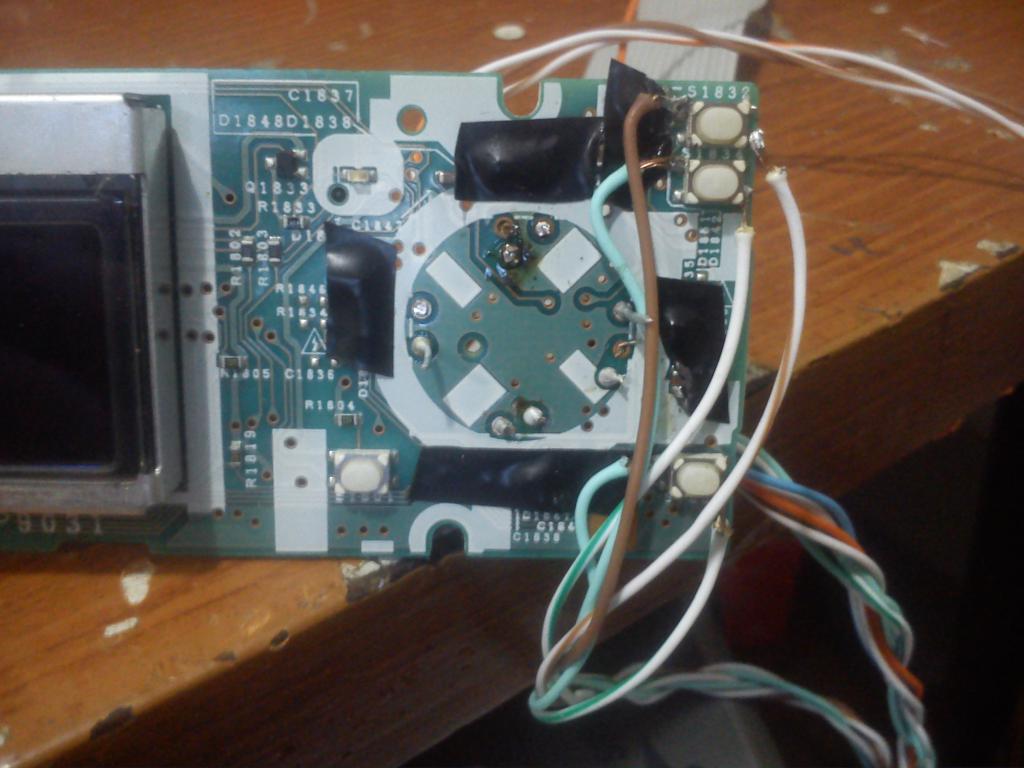

Принялся угадывать как же работает весь этот джойстик , все было гениально просто , стоило всего лишь разобрать крутилку

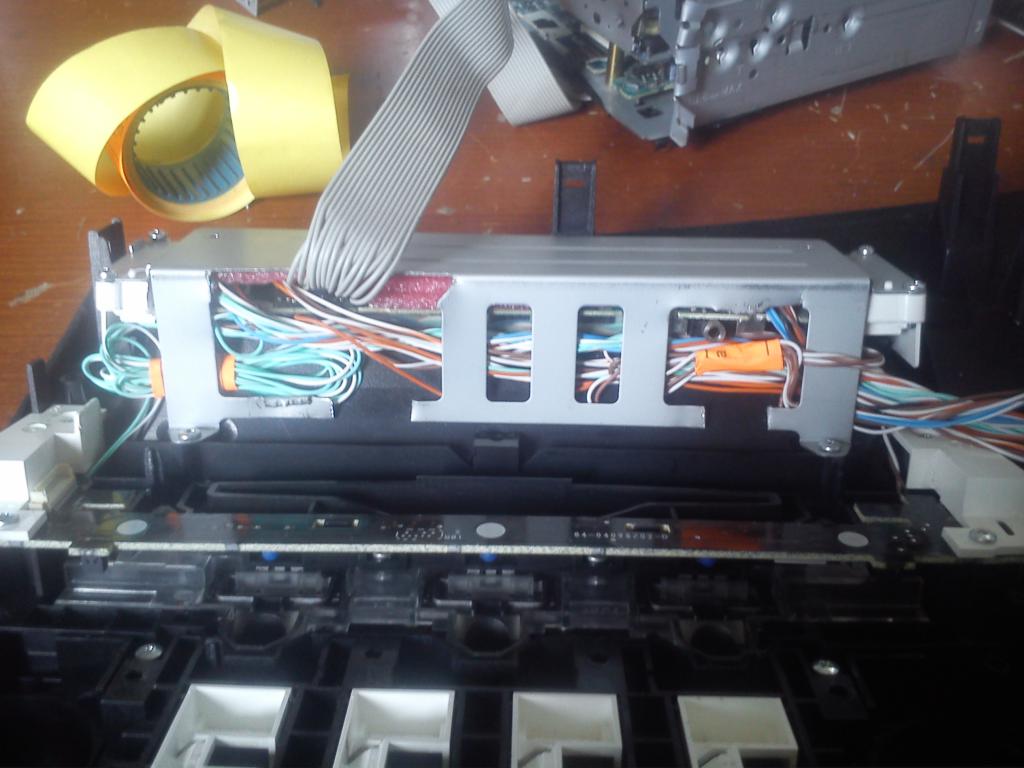

опять же , выпаял все контакты и проименовал , все теми же злыми ценнегами, потом начал мудрить с тем как закремить экранчик в штатном месте, после долгих танцев с бубном было решено подогнать белый пластик к панельке а снизу сделать подложку

Лимит фоток конился, продолжение следует ...
