Нужна помощь с AUX входом для Civic 4d 8

Здравствуйте. Нужна помощь в подключении выхода AUX к штатной магнитоле за символическую плату. Сам в электронике не понимаю, поэтому и обращаюсь к Вам, может кто-нибудь возьмется. Автомобиль Civic 4d VIII.

Привет! Да ладно тебе. Не стоит оно того что бы за это платить))))
Я себе недавно сделал.

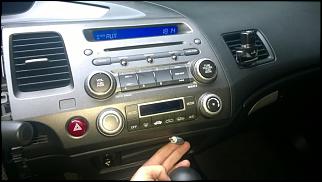

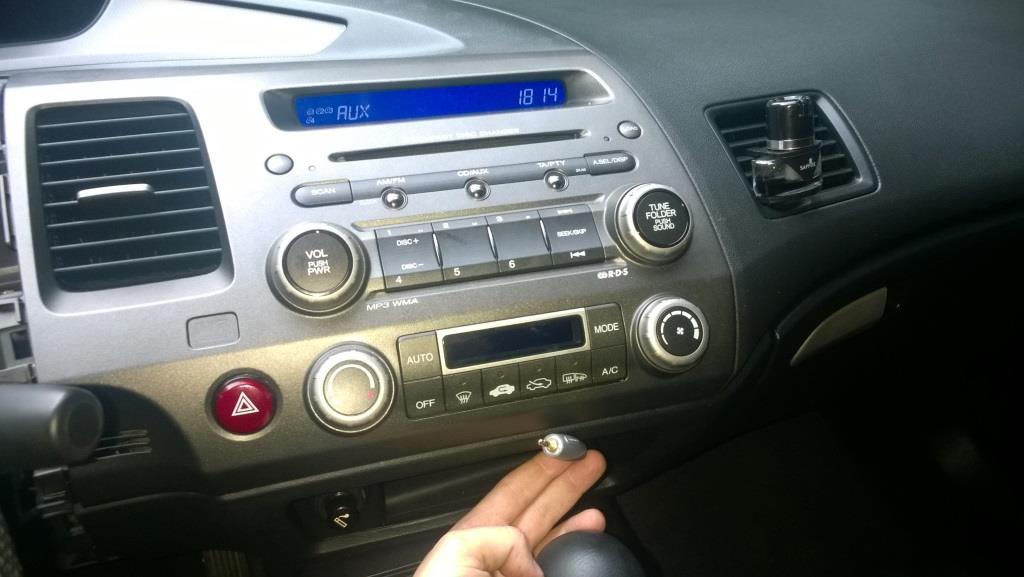

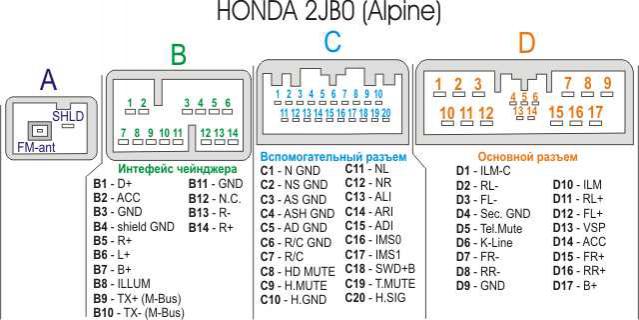

Для добавления линейного входа (AUX) достаточно просто замкнуть контакты С15 (ADI - Aux Detect Input) и С5 (Aux Detect GND) (грамотнее конечно соединить их через резистор в районе 1кОм, но можно и напрямую замкнуть). После этого станет активна кнопка CD/AUX в режиме AUX. Сам сигнал подается на контакты С13 (AUX Left Input), С14 (AUX Right Input) и С3 (AUX signal GND). После этого при двойном нажатии кнопки CD/AUX на дисплее появляется AUX и можно подключать ваш MP3-плеер и т.д. На штырьки в разъеме "С" отлично налазят вставки-трубочки из старого разъема для мышки например (тот который 9-контактный прямоугольный "мама", в радиомагазинах именуется "DB9-F").
Информацию выше взял здесь же с форума.

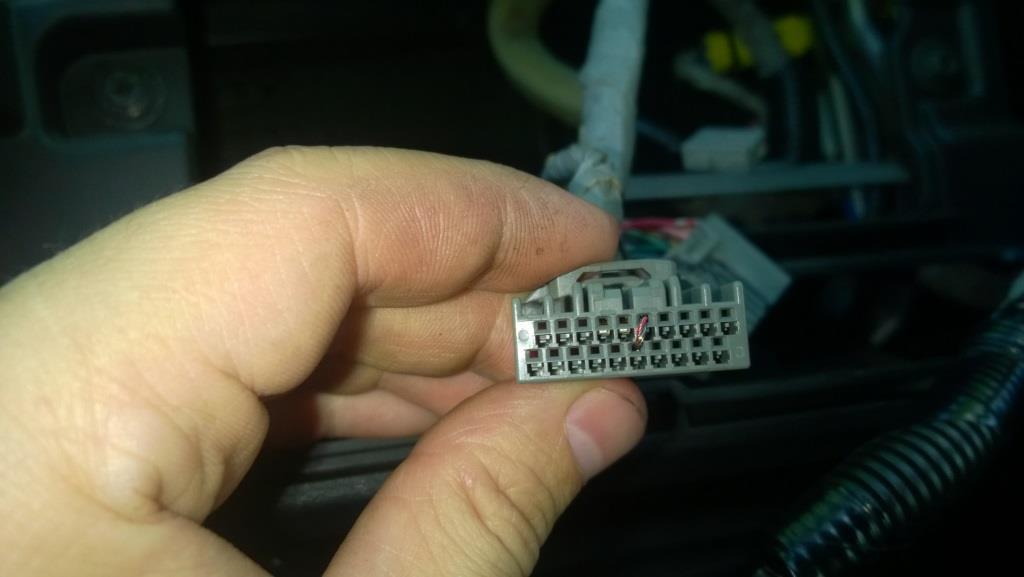

на 3-й картинке это я поставил перемычку. С обратной стороны "мамы" я вывел под нужные контакты провода (лево, право, земля), жаль не сделал фото. Провод покупал как удлинитель (с 2-х сторон штекер). Провод хороший с экраном, никаких помех при прослушивании нет. Сам провод вывел под магнитофоном, он зажался пластиковой приблудой, которая закрывает доступ к 2м винтам, держащим магнитофон. Ничего из пластика не резал. Возможно колхоз, но все работает.

Такой вариант не очень надежен, так как ИМХО от вибраций и температурных колебаний аукс будет шатать.
Но все равно спасибо большое, хоть разобрался, что и где подключать)

---------- Сообщение добавлено 20.10.2015 в 05:40 ----------

Сообщение от Alex11111

На штырьки в разъеме "С" отлично налазят вставки-трубочки из старого разъема для мышки например (тот который 9-контактный прямоугольный "мама", в радиомагазинах именуется "DB9-F").

вот именно это вызывает сомнения в надежности

Сообщение от DmitriyVasin

Такой вариант не очень надежен, так как ИМХО от вибраций и температурных колебаний аукс будет шатать.
Но все равно спасибо большое, хоть разобрался, что и где подключать)

---------- Сообщение добавлено 20.10.2015 в 05:40 ----------



вот именно это вызывает сомнения в надежности

Про штырьки - это текст из статьи форума. Я немного сделал по другому. Фото не сделал, но попытаюсь объяснить. В общем я оголил каждый провод каждого канала примерно по 2-3 см. Протянул в нужных "дырках" где будут входить необходимые контакты. Остаток протянутых проводов я загнул на внешнюю сторону "мамы". Сделал таким образом что бы ничего не перемыкало. Теперь получается когда вставляем фишку, происходит самозажим. Так езжу уже с июня. За все время не было не единого намека на пропадание контакта или прочей подобной требухи. Все держится более чем достаточно.

Сообщение от DmitriyVasin

Такой вариант не очень надежен

вот именно это вызывает сомнения в надежности

именно такой вариант был реализован на предыдущем цивике. никаких нареканий: контакты никуда не слетели, несмотря на то, что пробег был 50+ тысяч. (потом продал).

Ребята не занимайтесь рекламой не правильной сборки фишки, вы ещё не слышали на форуме как горят сивики ( в прямом смысле)

Сообщение от lehbor

Ребята не занимайтесь рекламой не правильной сборки фишки, вы ещё не слышали на форуме как горят сивики ( в прямом смысле)

да? а как нужно? спецразъём покупать?

и как же мы целые круиз-контроли колхозили на таких контактах... ооо, пацаны-то и не знают, какая опасность им грозит))

DmitriyVasin, предложение в силе по установке / а то телефон дам

Нет, спасибо. Сам разобрался уже
