Часть 3: Подсветка педалей, правильные габаритки и винил
ДОПОЛНЯЮ!
Подсветка педалей
Бюджет: Монтажная плата 100 руб., (покупал в Южном порту) можно такую светодиоды (сверхяркие) такие
и сопротивления 560Ом - 271 руб., два переключателя mrs-2101-c3 по 23руб. провод монтажный 6 метров, гофра, врезные клемы (покупал в Южном порту), стяжки.
ИТОГО: 671 руб.
С чего все началось
Врезка
Процесс и что получилось в итоге
(Полная разборка для изучения: что-где)
откуда все пошло
Наилучшее место (по мне) для установки внештатных переключателей (кармашек для мелочи слева)
процесс
что получилось
если спецом не светить, ничего не видно
врезка и подключение
результат

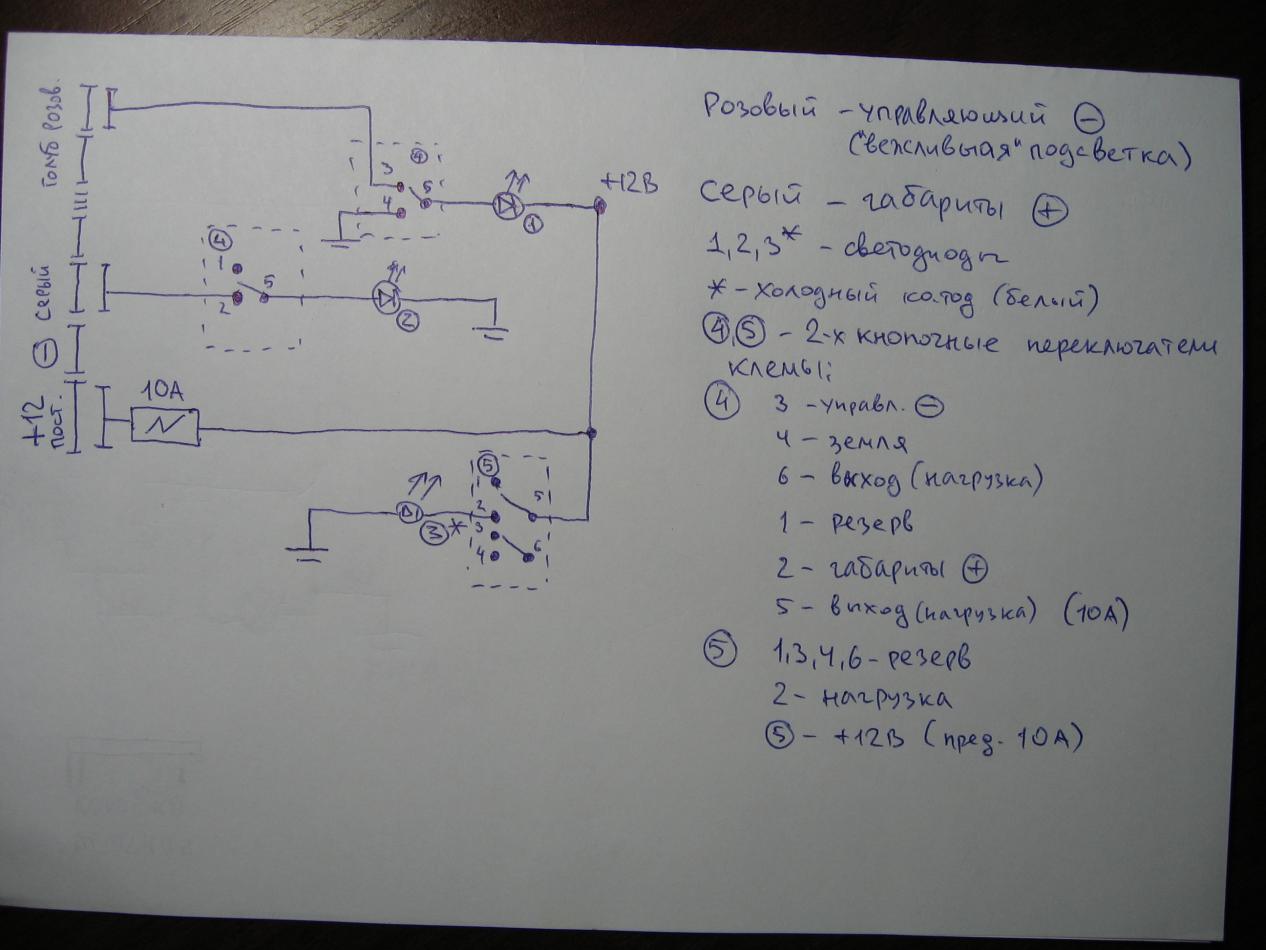

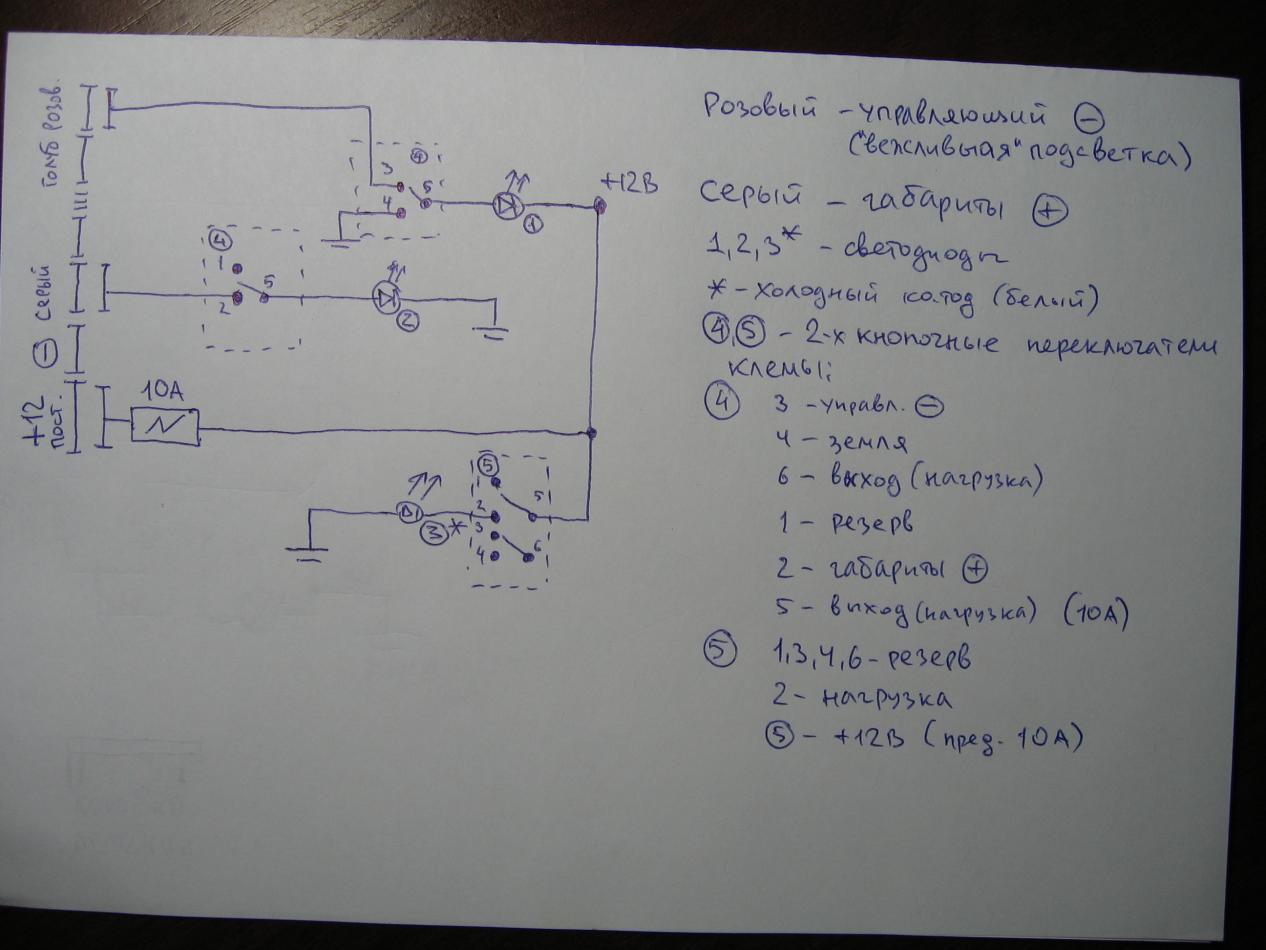

Данная схема (с переключателями) работает в таких режимах:
1. Подсветка педалей всегда включается при открытии дверей (любых)
2. Подсветка педалей горит постоянно
3. Подсветка тоннеля включается вместе с габаритами или назависимо
4. Лампа УФ включается независимо
И лампа УФ свечения
Добавляю вчерашние работы-бюджет (свой) поправил тут
вот что получилось
цвет и диоды выбирал "клиент"
подсветка CIVIC уже была
по причине исключения бликования от коврика.
Времени потрачено 5 часов (много времени ушло на переделку ВЫКЛючателя на ПЕРЕключатель).
Еще посоветовал бы приобретать фишки, (чтоб не было "глухих" спаеных узлов, а были разборные точки) вдруг захочется цвет поменять или перегорит что-нить.
ЗЫ еще будет очень хорошо, если "запилить" светодиоды натфилем. Они тогда начинают светить матовым светом
Итак, продолжаю...
"правильные" габариты 2
Бюджет: один цоколь штатный, второй "купленый" на разборе 1pin (оригинал) в Мамырях 10 руб., две лампы 2pin Osram ~160 руб., арматура (гофра, врезные клемы и прочее) ~90 руб.
Затрачено времени: 3 часа. (Переделка патронов под двухцокольные ламы (фоток нет, похожие есть на хонда раша ), разборка обшивки левой стороны и крышки багажника. Демонтаж правой "фары". Прокладка кабеля, коммутация. Врезка правого цоколя. Подключение и проверка).
Снимаем "фару"
Вот такая она
а так она выглядит после подготовки.
И в первом случае и тут "по пластику" использовался выжигательный аппарат УЗОР-1 аналогичный
снимаем обшивку, выдергивая фистоны (пистоны) (8шт)
Далее разбираем пол, вынимая коврик(если есть
Снимаем (резким движением вверх) пластиковую накладку на юбке багажника (где петля замка).
Снимаем пенопластовую подложку слева. Снимаем обшивку, выдернув три фистона тут и еще один в салоне. Откинув левую спинку можно увидеть.
Можно полностью обшивку не снимать, но без неё удобнее.
Перед нами нужная гофра... вымимаем аккуратно пучОк
Берем нужный провод (э... цвет наверное зеленовато-голубой...)
врезаемся
надеваем кусок гофры и параллельно штатной проводке прокладываем провод, прикрепляя его стяжками (пластиковыми хомутами).
Все в точности как штатная... т.е. гофра, по кронштейну голый провод(можно обмотать изолентой, если изоляция слабенькая),
затем опять в гофре...
далее протягиваем ТРИ провода к правой "фаре"
(+) - габариты
(-) - общий "земля"
(+) - СТОП сигнал
УСЁ
Далее, неспеша, чтоб ничего не забыть в обратном порядке собираем обшивку багажника...
Вот, собсно, что получилось
со вспышкой
без вспышки, габариты
без вспышки,стопы
По просьбе выкладываю фото патрона (правда патрон некондиция)
А это уже не мои, но для инфы подойдут
Вчера налепил себе винил на капот и правую дверь, фоты чуть позже...
А вот и первые фотки приехали, начало положено (вечером выложу фотосессию, как все было)
это только начало
А вот еще фоткнул багажное отделение
и подсветка номера
Бюджет:
Багажник-лампа 12" 320руб.
Подсветка-диоды 2шт по 10руб. (5W)

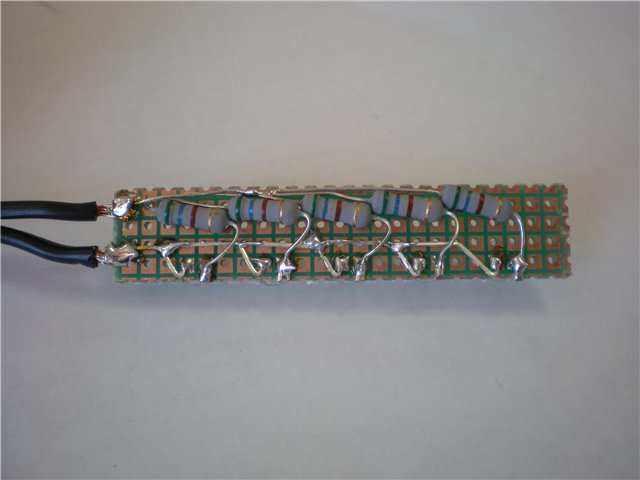

По просьбе выкладываю простейшую схему светодиодной сборки. Именно она реализована в моем примере
повторюсь, схема простейшая...
5 диодов на подсветку педалей, 3- подсветка ниши в тоннеле

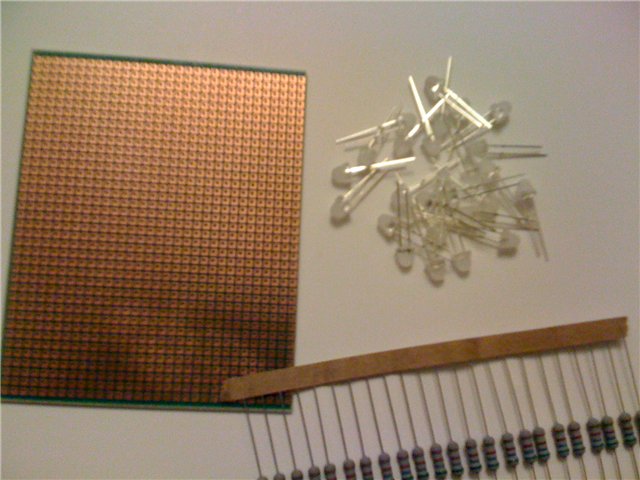

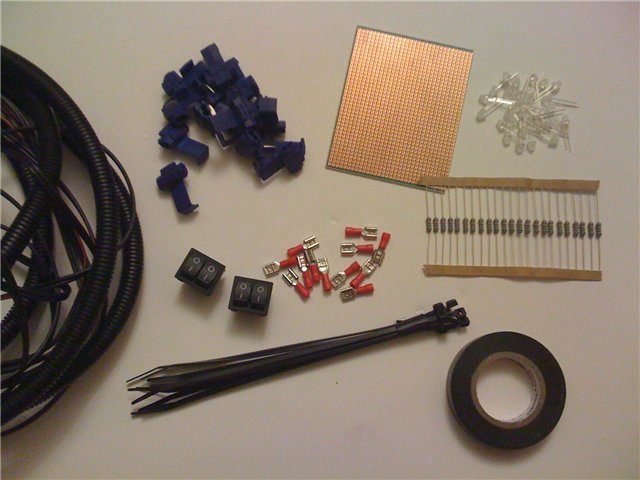

Покатался по Москве и прикупил все, что надо для подсветки ног.
Цена:
1) Светодиод голубой 2500мКД BL-L524UBC (Чип и дип) 25шт. х 17 руб = 425р (Их обработал мелкой шкуркой)
2) Сопротивление для светодиодов 560 ОМ 0,5ВТ (Чип и дип) 25 х 12 = 300р
3) Переключатель MRS-2102-C3 6pin ON-ON (Чип и дип) 2 х 23 = 46р
4) Клемма ножевая (для переключателей) (Чип и дип) купил 12 шт.не знал сколько надо 12 х 15 = 180р
5) ЗМВ соединительная муфта с защелкой (та самая которую все не могут найти!!!) (Чип и дип) 15 х 15 = 225р
6) ECS1\2 печатная макетная плата (Чип и дип) 1 х 260 = 260р
7) Изолента черная =) 1 х 38 = 38р
Провод монтажный (Русь трейд) 10 х 10 = 100р
9) Гофра 9,8мм (Русь трейд) 5 х 12 = 60р
10) Хомуты для жгутов (Русь трейд) 10 х 0,70 = 7р
Итого: 1641 руб. Серьезно я закупился!!! о_О Если есть цель, то надо воплотить её!!!

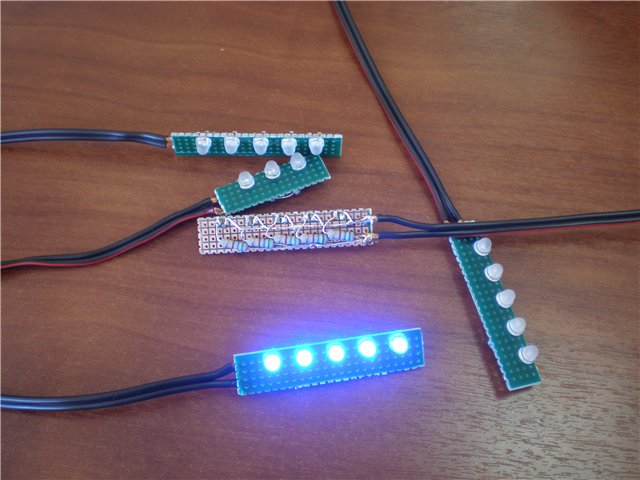

Выкладываю фото...

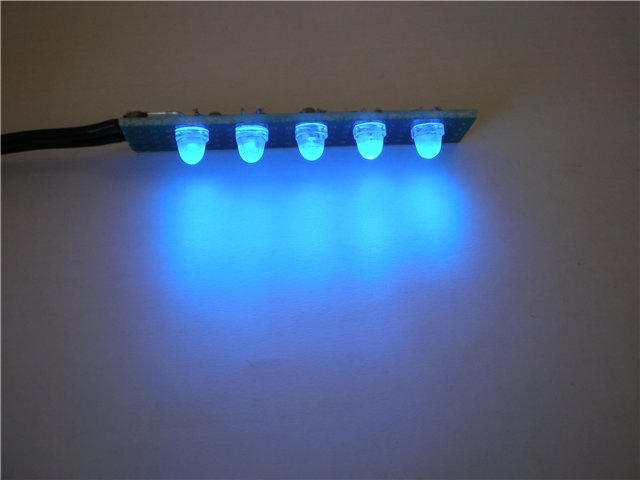

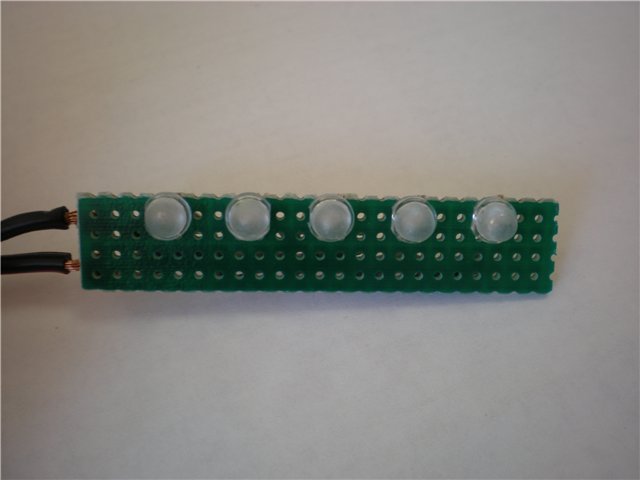

Что вышло!!!
а я такой патрон использовал, вернее, от такого фонаря:
