Размеры коренных и шатунных шеек коленвала

Ищю, ищю, не магу найти, даже темы не нашел. Где найти размеры коренных и шатунных шеек коленвала, чтобы вычислить износ, и принять решение, шлифовать или оставить как есть, только вкладыши с подшипниками закупить определенного цвета? В мануале не пишут, что очень странно. Щас английский шмаляю, пока ноль....

в русском мануале написан только процесс, как определить каккой вкладышь ставить, а как износ определить, хрен знает.

Коленчатый вал и шатуны
Шатунные шейки коленчатого вала Ø, мм
44.9758 ÷ 45.0012
Предельные допустимые конусность и овальность, мм
0.0051
Рабочий зазор шатунных подшипников, мм
Номинальное значение
0.0203 ÷ 0.0483
Предельное допустимое рабочее значение
0.0203 ÷ 0.0483
Осевой люфт шатунов, мм
Номинальное значение
0.152 ÷ 0.305
Предельное допустимое рабочее значение
0.406
Коренные шейки коленчатого вала Ø, мм
№№ 1, 2 и 4
54.9808 ÷ 55.0037
№ 3
54.9758 ÷ 55.0012
№ 5
54.9910 ÷ 55.0164
Предельные допустимые конусность и овальность, мм
0.0051
Биение, мм
Номинальное значение
0.025
Предельное допустимое рабочее значение
0.051
Рабочий зазор в коренных подшипниках, мм
№№ 1,2 и 4
Номинальное значение
0.0203 ÷ 0.0457
Предельное допустимое рабочее значение
0.0508
№ 3
Номинальное значение
0.0254 ÷ 0.0483
Предельное допустимое рабочее значение
0.0559
№ 5
Номинальное значение
0.0102 ÷ 0.0330
Предельное допустимое рабочее значение
0.0406
Осевой люфт коленчатого вала, мм
Номинальное значение
0.102 ÷ 0.336
Предельное допустимое рабочее значение
0.457
Зазор посадки заднего сальника коленчатого вала, мм
0.51 ÷ 0.76

---------- Сообщение добавлено 03.05.2014 в 13:48 ----------

При переходе от цвета к цвету шаг состовляет 0.006 мм.
Вот тебе таблица вкладышей:

Коренные вкладыши
Blue 2.013-2.010 mm
Black 2.010-2.007 mm
Brown 2.007-2.004 mm
Green 2.004-2.001 mm
Yellow 2.001-1.998 mm
Pink 1.998-1.995 mm
Red 1.995-1.992 mm

Шатунные
Blue 1.510-1.507 mm
Black 1.507-1.504 mm
Brown 1.504-1.501 mm
Green 1.501-1.498 mm
Yellow 1.498-1.495 mm
Pink 1.495-1.492 mm
Red 1.492-1.489 mm

---------- Сообщение добавлено 03.05.2014 в 13:52 ----------

судя по данной информации, размер на первой шатунной шейке моего колена составляет 44,75мм, а должен укладываться в допуск 44.9758 ÷ 45.0012? А если не укладывается, значит колено на выброс? Чето я туго понимаю...

а данные размеры актуальны для движка д16а6?

---------- Сообщение добавлено 22.12.2014 в 13:01 ----------

а мне подскажешь какие лучше?у меня шатунные 1шейка = 44.75 3=44.62 стоят сейчас вкладыши с1-2208 25 . коренные 54.50 стоят 7с56G us 050 . и на сколько стачивать шейки?)

---------- Сообщение добавлено 22.12.2014 в 13:02 ----------

а мне подскажешь какие лучше?у меня шатунные 1шейка = 44.75 3=44.62 стоят сейчас вкладыши с1-2208 25 . коренные 54.50 стоят 7с56G us 050 . и на сколько стачивать шейки?)

Сообщение от Kaze013

а данные размеры актуальны для движка д16а6?

---------- Сообщение добавлено 22.12.2014 в 13:01 ----------

а мне подскажешь какие лучше?у меня шатунные 1шейка = 44.75 3=44.62 стоят сейчас вкладыши с1-2208 25 . коренные 54.50 стоят 7с56G us 050 . и на сколько стачивать шейки?)

---------- Сообщение добавлено 22.12.2014 в 13:02 ----------

а мне подскажешь какие лучше?у меня шатунные 1шейка = 44.75 3=44.62 стоят сейчас вкладыши с1-2208 25 . коренные 54.50 стоят 7с56G us 050 . и на сколько стачивать шейки?)

хз, я принес токарю колено, у него там своя книга, ну точнее принес колено и шатуны, он там все замерил, и все заточил как надо. в книге там инфа по коленвалу у них должнабыть, не у всех она есть, только у пряморуких...

чет прям страшно стало((((я сегодня коленвал отдал и размеры дал что к движку д16y8...блин...а если не подойдет,то выкидывать коленвал?!((я сомневаюсь,что в нашей дыре есть такие книжки у токарей((

Сообщение от Kaze013

чет прям страшно стало((((я сегодня коленвал отдал и размеры дал что к движку д16y8...блин...а если не подойдет,то выкидывать коленвал?!((я сомневаюсь,что в нашей дыре есть такие книжки у токарей((

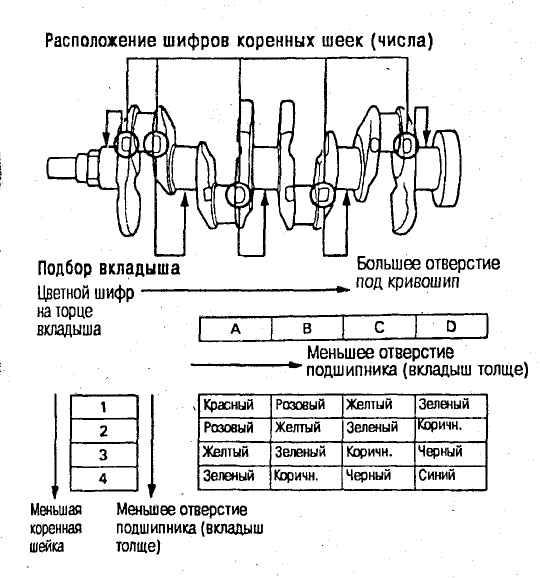

вкладыши бы посмотрел, какого они цвета, и расчитал свой размер кв. На КВ метки есть с размерами. я когда капиталкой заморочился, помню на некие моторы подходят эти размеры, на какие то нет. щя поищу...

---------- Сообщение добавлено 24.12.2014 в 17:07 ----------

Вообщем не парься. Я думаю так, если ты купил вкладыши новые, с ремонтным размером 0,25 и отнес мастеру КВ Вкладыши и шатуны, то все будит супер. На D16 вроде одинаковые размеры у кв (но не сто пудова) Главное, чтобы допуск зазора был выставлен правильно, и все огонь!)

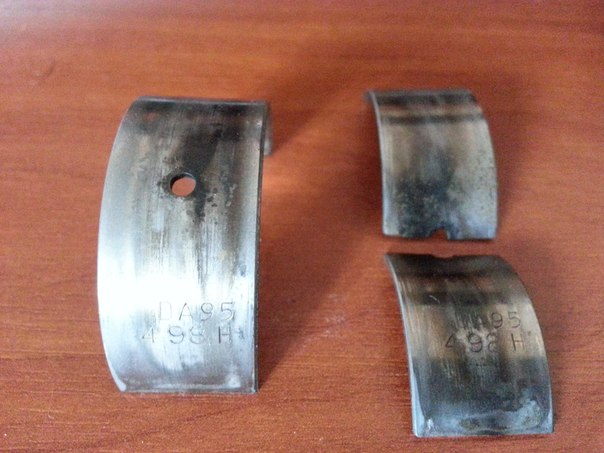

На старых вкладышах написан размер - желтый 498, тот, который идет по таблице, учитывая номера на колене.
эти к стати с третьего шатуна. износ пальцем чувствуется..

ну вот, сам спросил, сам ответил
прикольно
а теперь заказывай вкладыши тайхо и вперед

Сообщение от princ_vulcan

ну вот, сам спросил, сам ответил
прикольно
а теперь заказывай вкладыши тайхо и вперед

Типо того?
шатунные вкладыши - TAIHO R460H-050 шатунные
-коренные вкладыши - TAIHO M458H-050 коренные
-полукольца - TAIHO T458A-STD полукольца

и шлифовать под ремонтный размер 0,50?
