    По умолчанию замена салонного фильтра на 5d

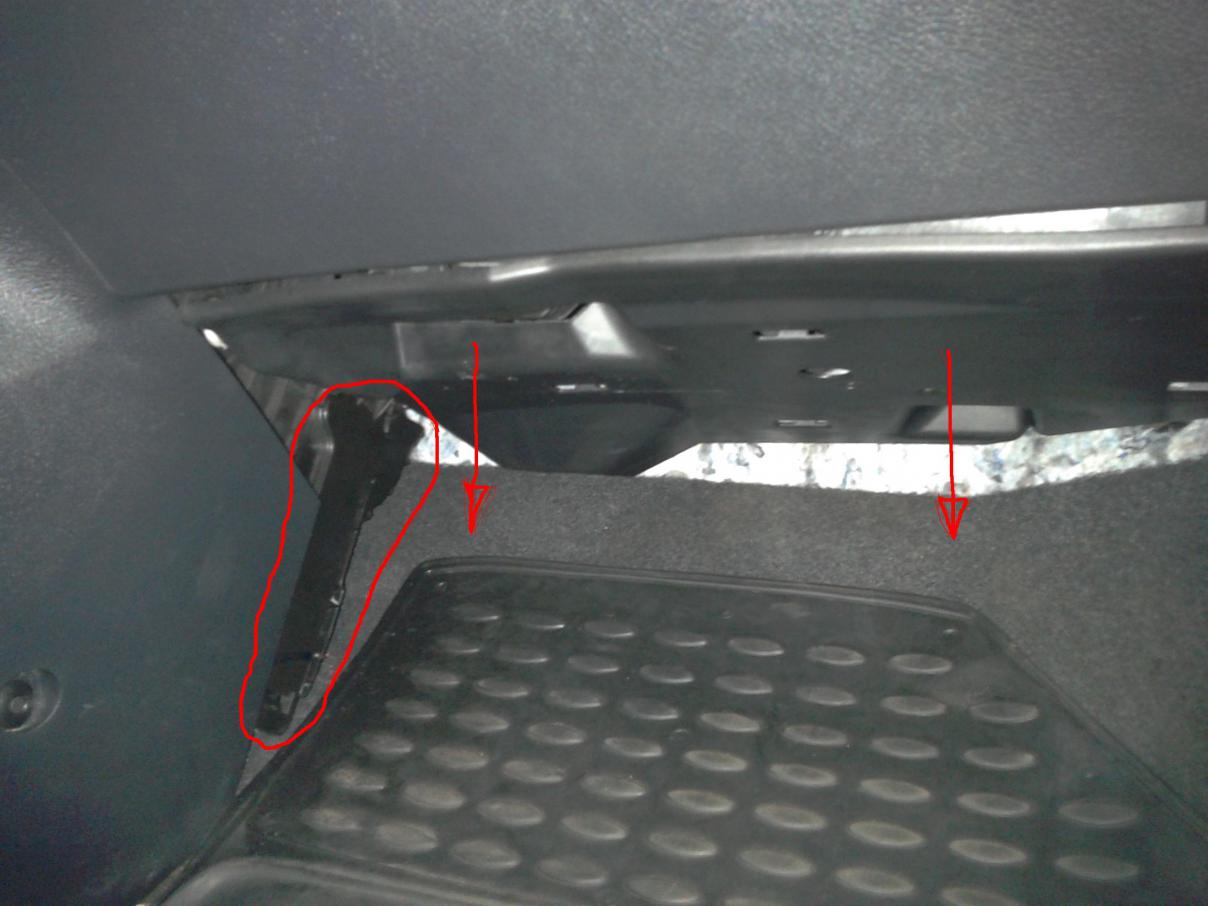

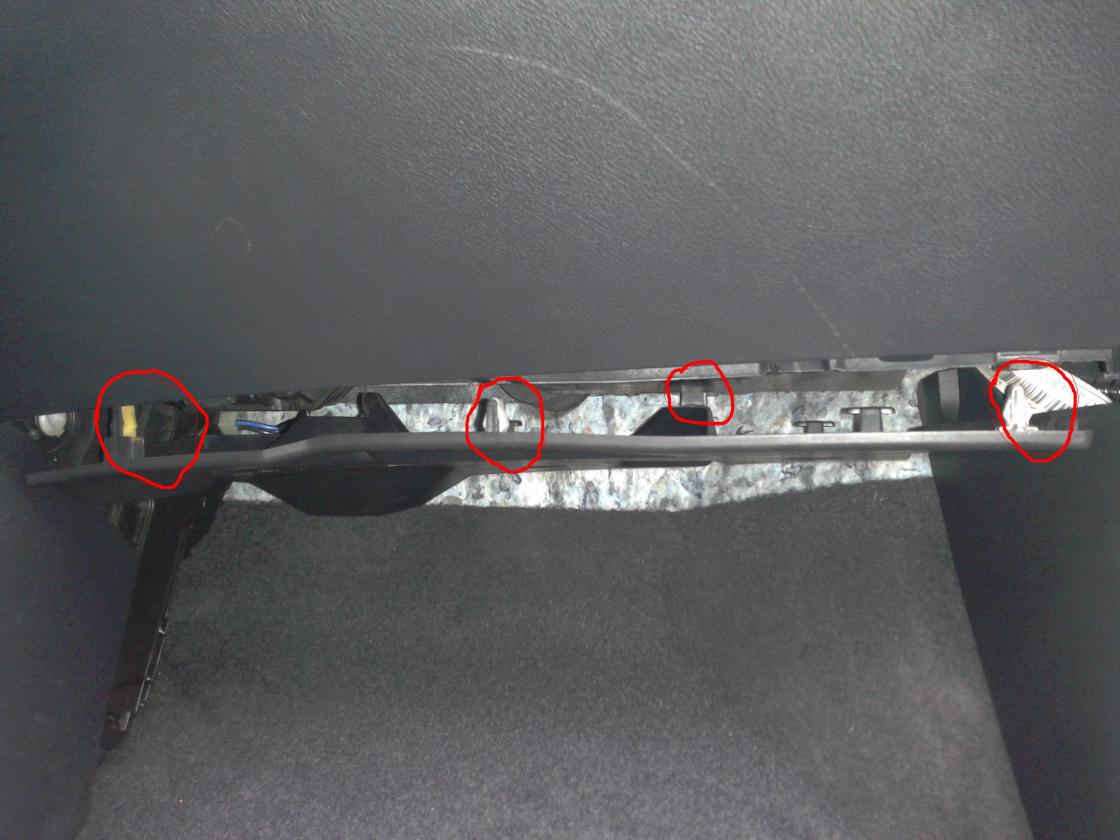

    1)Панель под бардачком нужно сдёрнуть вниз. она держится на 4-х креплениях (3 из них спереди, а 1 в глубине) (рис. 1.2).
    2)Сам фильтр прячется за пластиковой панелькой, обведенной в кружок рис.1.1. Она выдергивается за специальный выступ.

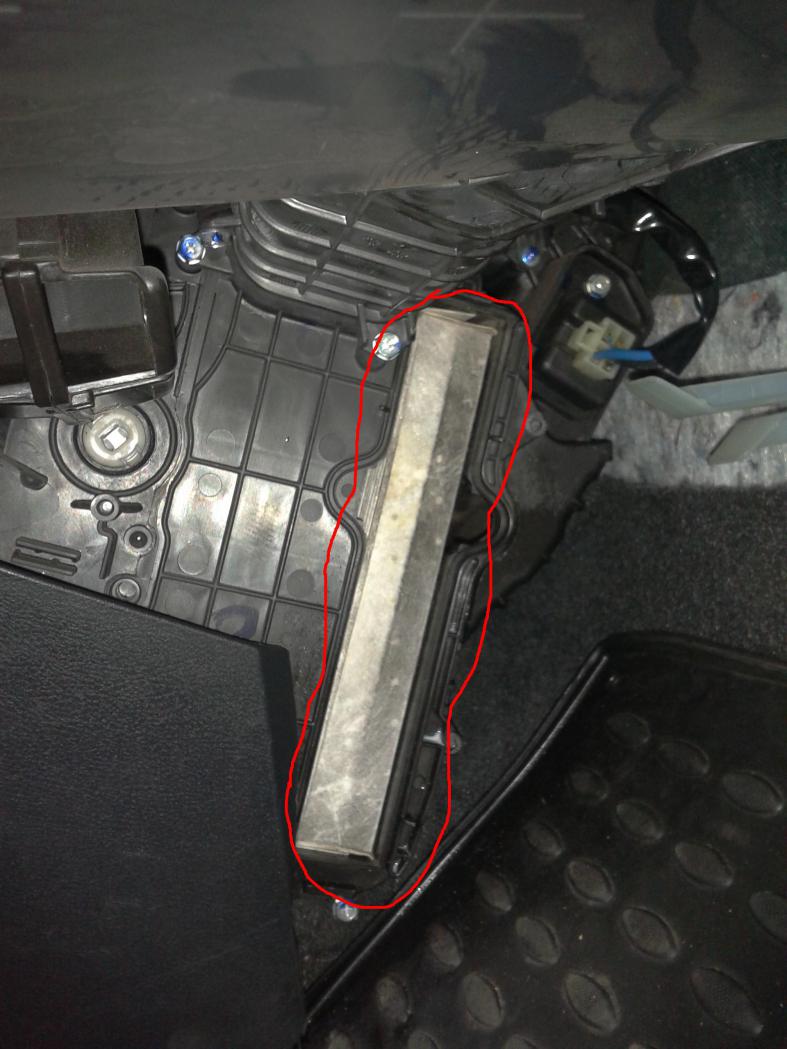

    3)Фильтр вытаскивается просто.

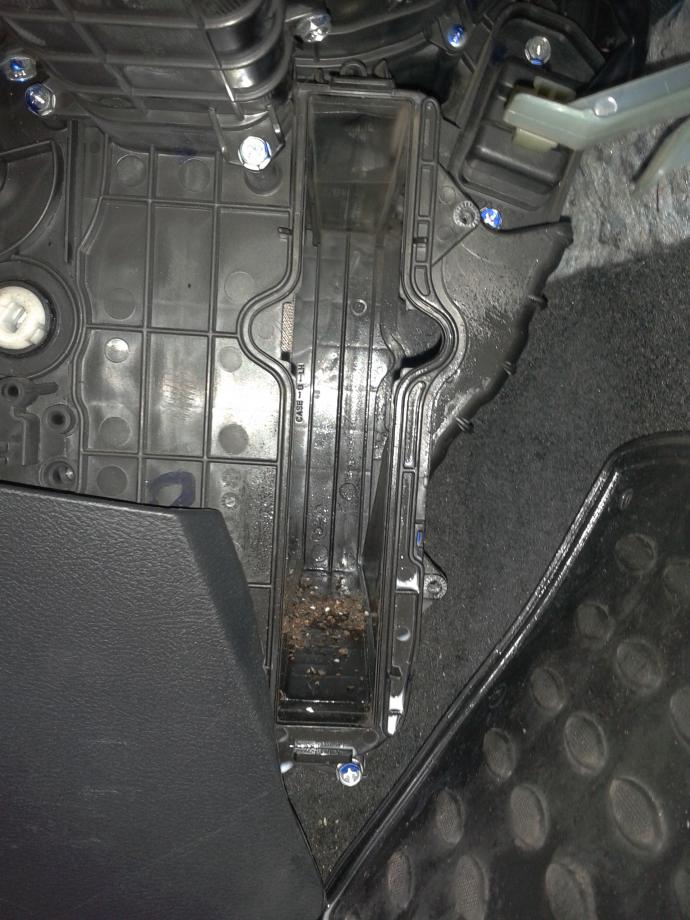

    4)После извлечения фильтрующего элемента, в корпусе фильтра остается много грязи которую не очень удобно удалять.
    5)вставляем новый фильтрующий элемент.
    Сборку осуществлять в обратной последовательности.
    Со второго раза, при чистом внутри корпусе фильтра, данную процедуру можно провести за пару.
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	1.1.jpg
Просмотров:	86
Размер:	85.6 Кб
ID:	87484   Нажмите на изображение для увеличения.

Название:	1.2.jpg
Просмотров:	62
Размер:	92.4 Кб
ID:	87485   Нажмите на изображение для увеличения.

Название:	1.3.jpg
Просмотров:	89
Размер:	90.3 Кб
ID:	87486   Нажмите на изображение для увеличения.

Название:	1.4.jpg
Просмотров:	66
Размер:	95.3 Кб
ID:	87487
