Ищу схему магнитолы

У меня в цивике стоит родная кассетная магнитола
Хочется припаяться к ней и сделать AUX вход. У кого-нибудь был опыт подобного, или есть схема магнитолы ?
В интернете поискал, но что-то не нашел
P/N 39100-S3N-9012-M1

Сзади у нее 2 колодки - одна с выходами на акустику, а вот на вторую есть подозрения что там может оказаться линейный вход...

ой.. переместите, пожалуйста, тему в Тюнинг->Автозвук, там та тема, похоже будет более уместна

обычно комплектуется в заднем штекере...который используется для ченджера.....но это не значит что он есть.....
я обычно в таких случаях вскрываю аппарат...и подсоединяюсь внутри....это не сложно..но нужно быть осторожным....схемами не пользуюсь....так как аппарат как правило изначально рабочий..так что подсказать с ходу не могу....это может быть и звуковой процесор....а может быть и просто стандартные выходы и входы которые по тем или иным причинам не задействованы....попробуйте поискать на сайте carsoft.ru....по крайне мере там есть отдел магнитол......еще можно поискать на автоэлектрик.ру....только по английски...
удачи....

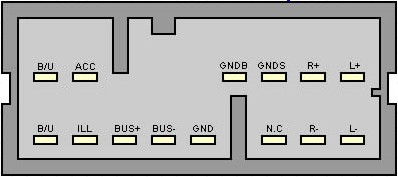

дошли руки раскрутить магнитолу, и зафотать разъем... там оказалось чуть чуть больше информации

Попробовал просто припаяться к контактам R-,R+,L-,L+ - результата не дало...
Ктонибудь может посоветует что стоит замкнуть на разъеме ?

и не заработает...так как это входы ченьжера...как я понимаю....в обычном режиме они не активны....их нужно активировать....
пока инфы не имею....но посмотрю....наберитесь терпения....хотя как я помню вроде подаешь толи 5 вольт толи 12 на sys-acc...
по идее это определение ченьджера....

угу, спасибо, буду копать в гугле

Поиск пока ничего не дал
попробовал наудачу замкнуть sys-acc на batt, а потом на bus+ - ничего не дало.... но и магнитола не сгорела
Может я неправильно пытаюсь проверять что оно работает ?
Я просто давлю на кнопку TAPE/AUX... кассеты внутри нет... может надо с кассетой пробовать ?

у меня domani mb4 - типа 6й цивик.
имеется штатная магнитола и cd приставка под прикуривателем (сперли остались только выходы).
конектор идет на сd приставку ,panasinic была.

если рассудить то все просто:
-там уже имеются левый-правый выход под aux - припаять 3 контакта не проблема!!!!
-но надо дать понять голове, что cd приставка подсоединена!!!! тобишь надо перемкнуть или поставить сопротивление на контакт(ы), вот только какие?????


конектор тип "B" вот-он:

http://www.saabclub.su/forum/showthread.php?t=3763

буду пробывать - внутринности один-в один, я аж офигел


еще тут про pioneer
http://www.radioradar.net/repair_ele...15_x1m_uc.html
