OBD-X? Помогите разобраться

Озадачился подключением компа ( благо мультитрониксы заявили о поддержки Хондовского протокола http://www.multitronics.ru/info_honda/ )
Начал разбираться какой у меня OBD
( машинка EJ9 97г D14a4 мозг P3Y) по инету получается OBD-2 ( http://en.wikipedia.org/wiki/Honda_D_engine#D14A4 ) , в реале

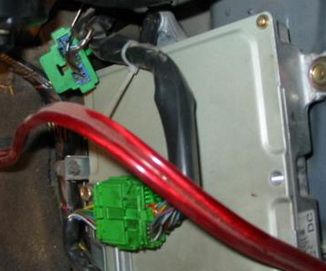

2 голубых разъема в зеленом чехле ( 3+2 pin) возле мозга , заветный 16 - контактный разъем ( искал вроде везде ) так и не нашел.
Собственно вопрос - получается что OBD-1 или возможны другие варианты ( не там или плохо искал , разьем один протокол другой и тд)

Помогите разобраться , плз , чет совсем запутался

искать надо под панелью в ногах у водителя,16 контактный.там должен быть.

Нашел? Я тоже задумался над подключением БК. Тоже задался вопросом, какой у меня протокол.

Victor K,
Облазил все и не нашел
Над пробовать подключать на 3-х контактный. Отложил до лета...

filblr,
а какого года твой автомобиль?

avtopsih,
97 г.
Диагносты говорят , что искать бесполезно. Надо садится на 3-х контактный.

Дело не в мозге. До 2001 года на 90 % Хонд было без 16 контактного разъема. Исключение составляют америкосы (с 1996 г.) и то не все. Протокол на Хонде уже был ОВД, а разъм K-L-G.(K-L линия и земля.) Так что не вы...сь, или считайте вспышки светодиода или ехайте на фирменную диагностику.

не в диагностике дело,он просто хочет компьютер бортовой подключить к колодке.а не вы...ся.

---------- Сообщение добавлено в 00:52 ---------- Предыдущее сообщение добавлено в 00:49 ----------

Сообщение от filblr

avtopsih,
97 г.
Диагносты говорят , что искать бесполезно. Надо садится на 3-х контактный.

значит надо вычислить в 3х контактном К-линию и с нее брать данные,но вопрос будет ли прибор правильно работать?или ерунду показывать.

Вот посмотрите ссылочки:
http://www.ardio.ru/honda.php?dlc=3
http://www.ardio.ru/honda.php?dlc=1#dlc1
Но насколько я понимаю, вряд ли это будет читаться OBD-II сканером.

догда получается все просто,1-вывод К линия,2-вывод (+)12в,3-вывод(-) масса.с одного краю ищеш массу,на другом краю колодки будет К-линия,на нее и кидай комп,посмотриш что будет.
