37 предохранитель (евросвет)

Практический отчет.
Возможно повторюсь, но ввиду, что сам собирал информацию долго надеюсь будет полезно таким чайникам как я.
К чему это а к тому, что хронически забываю включать свет за что не раз "торможен".

Теория:
37 предохранитель (его наличие/отсутствие) отвечает за работу режимов переднего света.

При отсутствие:

• Режим OFF - не горит ничего.
  Режим Габариты - горят габариты.
  Режим Авто - Днем-ничего/Ночью-ближний и габариты.
  Режим Ближний - Ближний и габариты.

При отсутствие ключа в режимах габариты и ближний свет надо выключать ручками.

При наличие:

• Режим OFF - то же что и Авто
  Режим Габариты - Горят габариты, извлек ключ погасли.
  Режим Авто - Вставил ключ, повернул, горят ближний и габариты (не включаются противотуманки), извлек ключ погасли.
  Режим Ближний - Вставил ключ, повернул, горят ближний и габариты (противотуманки подключаются по желанию), извлек ключ погасли.

Практика:

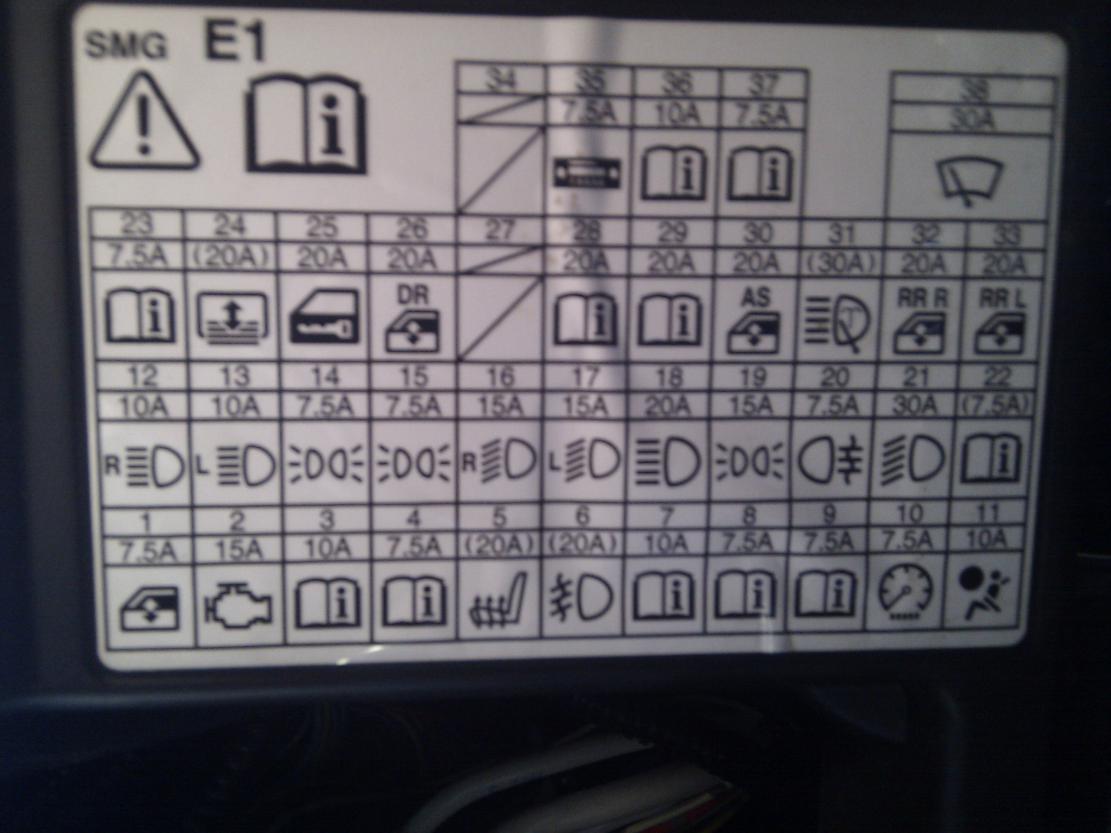

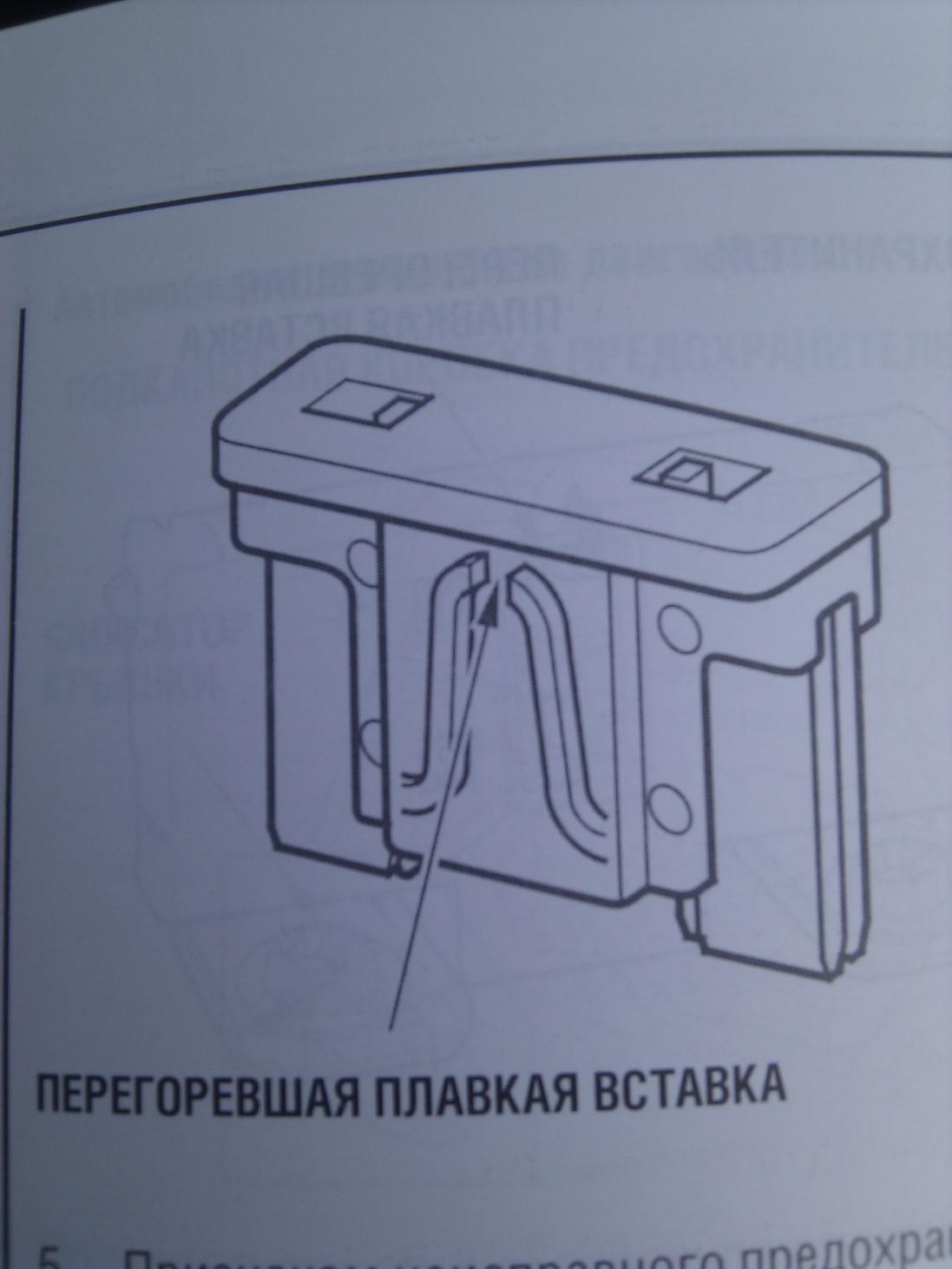

Сам 37 предок находится под рулем. Пинцет для предоков в блоке под капотом. на первом рисунке показано, что он должен быть 7,5А. хотя на просторах инета писали про 15А. На EXIST'е такой пред (рис2.) стоит ~66р. в авто49 - 30р. (производство Toyta).

Этот евросвет дает перепады напряжения в цепи освещения, например, при заводе двигателя. Для ксенона - смерть, поэтому вытащил нафиг. А ещё всякие тёмные дела творить в машине с выключенными фарами не получится ))

В режиме авто при воткнутом предохранителе противотуманки не будут включаться пока не стемнеет...

Сообщение от Atheos

Практический отчет.

При наличие:

• Режим OFF - то же что и Авто
  Режим Габариты - Горят габариты, извлек ключ погасли.
  Режим Авто - Вставил ключ, повернул, горят ближний и габариты (не включаются противотуманки), извлек ключ погасли.
  Режим Ближний - Вставил ключ, повернул, горят ближний и габариты (противотуманки подключаются по желанию), извлек ключ погасли.

Не верный отчет:
режим OFF ничего не горит кроме ближнего, вечером как авто не работает
режим габариты- горят габариты (и туманки если они в режиме вкл.), извлек ключ габариты не заснут, горят так же при открытие двери пикает.
режим авто- днем горит ближний без габаритов, ночью включаються габариты и по туманки если были они вкл. до этого.
Режим ближний- при извлечение ключа ничего не заснет.

Сообщение от mov

Не верный отчет:
режим OFF ничего не горит кроме ближнего, вечером как авто не работает
режим габариты- горят габариты (и туманки если они в режиме вкл.), извлек ключ габариты не заснут, горят так же при открытие двери пикает.
режим авто- днем горит ближний без габаритов, ночью включаються габариты и по туманки если были они вкл. до этого.
Режим ближний- при извлечение ключа ничего не заснет.

+100))
