прошу помощи в распиновке разъема

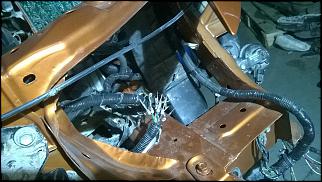

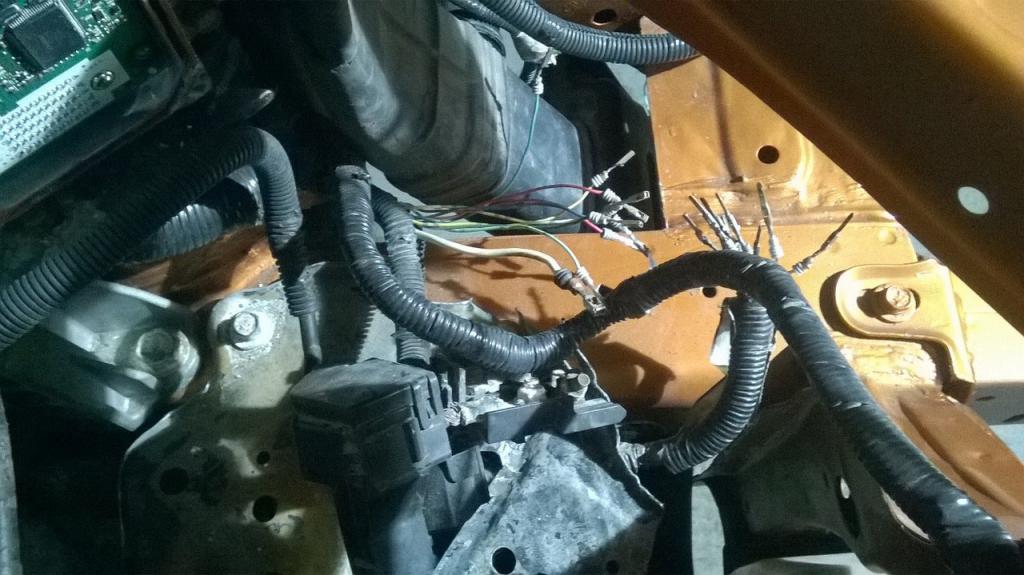

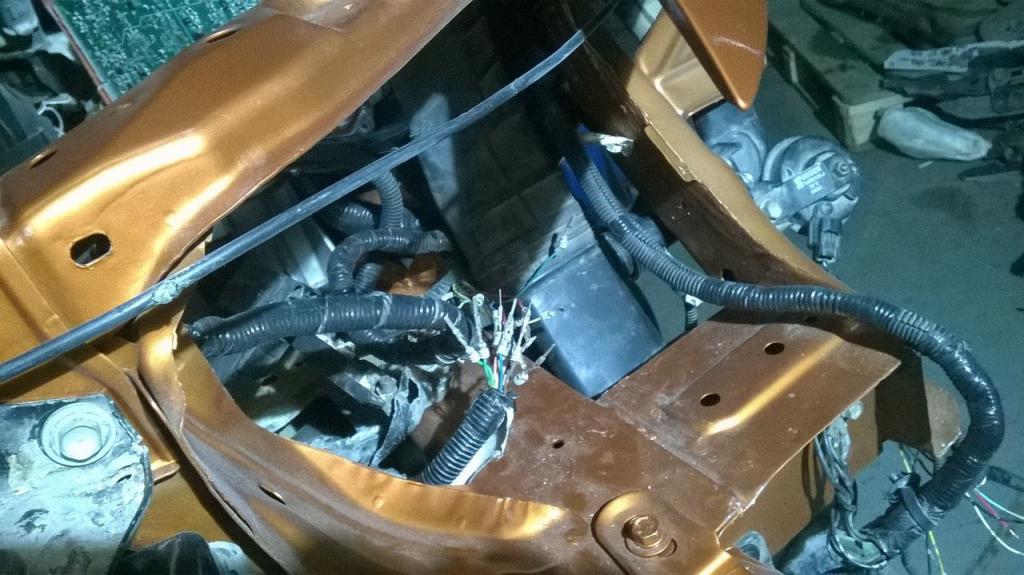

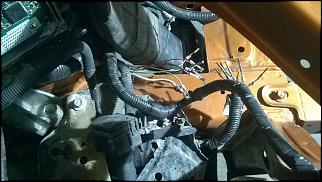

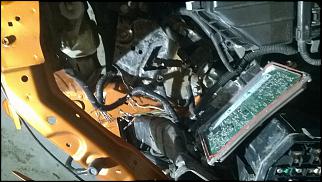

добрый день, уважаемые кому не сложно, у меня civic 2008 1.8, робот, после аварии разбился в дребезги штекер, который расположен под акб и идет на коробку с 9 проводами. по цветам соединять не вариант, если есть возможность скинуть фото штекера с обоих сторо. или переписать провода. буду очень благадарен.

Вот тебе схема проводки робота. http://rgho.st/6T8FTJ25h
Твой разъём - на первой схеме 10P. Цвета там указаны.

не могу скачать, ругается на вредоносное по

xak008, ну так усмири свой антивирус, или браузер

xak008, в архиве точно ничего нет. Возможно на сайте какая реклама не нравится антивирю. Я надеюсь ты архив i-shift.zip качаешь, а не какую-нибудь хрень запускаемую оттудава?
Вообще оригинал вот http://omanual.ru/Honda/Civic-3D/8/r...000001160.html
Но тут беда с форматированием. В архиве всё поправлено и читаемо.

я скачал тот архив, там есть схемы, но с ними ничего нельзя сделать, в них не видно ничего

---------- Сообщение добавлено 29.12.2016 в 20:32 ----------

Сообщение от OdinokijKot

xak008, в архиве точно ничего нет. Возможно на сайте какая реклама не нравится антивирю. Я надеюсь ты архив i-shift.zip качаешь, а не какую-нибудь хрень запускаемую оттудава?
Вообще оригинал вот http://omanual.ru/Honda/Civic-3D/8/r...000001160.html
Но тут беда с форматированием. В архиве всё поправлено и читаемо.

спасибо большое за мануал, там схема правда не такая, но я думаю что нибудь откопаю

Сообщение от xak008

я скачал тот архив, там есть схемы, но с ними ничего нельзя сделать, в них не видно ничего

---------- Сообщение добавлено 29.12.2016 в 20:32 ----------



спасибо большое за мануал, там схема правда не такая, но я думаю что нибудь откопаю

Открывай не картинки, а html файл из архива, там будут и схемы и подписи. Ну и распакуй его сначала на диск, а не открывай прямо из архива.

всем огромное спасибо за помощь. с горем попалам скрутил провода, схемы очень помогли.
