Дневные ходовые огни или просто ДХО в civic.

Добрый день товарищи.
Чем больше занимаюсь машиной тем все интереснее.
С чего все началось - купил новый видеорегистратор и потребовалось прокинуть провод под microUSB. (вернее сначала то я купил переходник с miniUSB на MicroUSB. но зарядное устройство где то в недрах авто оказалось недостаточно мощным)
Полез разбираться и пришел в ужас от жопоруких ****************************** (цензура отдыхает) кто делал прошлую проводку. проводок с волосинку они подключили врезкой в толстенный провод блока бензонасоса, при этом порвали его еще раз скрутили и подключили к заряднику - просто примотав провода изолентой, другой провод на радар детектор 12V - огромный толстенный провод (наверное 0,75 ВВГ расшили) подключили к тонюсенькгому проводу в проводке - так же врезкой - просто порезали провод сняв с него изоляцию и прикрутили. при этом на эту конструкцию поставили предохранитель 25А. Я матерился как сапожник. - при этом у машины вот он рядом блок предохранителей подключайся и все.


Убрал я всю эту порнографию, заизолировал провода, и купил 2 предохранителя на 7.5А и 5А в них впаял проводу и решил установить в 34 и 37 конектор блока предохранителей - как раз они были пустые.

по схеме из книжки 34 -не используется - проверяю мультиметром - есть 12 вольт - вставил предохранитель с проводом от радар детектора - массу нашел рядышком на болте.

37 - дневные ходовые огни почитав по форумам - что в Россию не поставляли с блоком ДХО - вставил туда предохранитель и все у меня заработало, довольный и счастливый поехал по делам, естественно с включенными габаритами и Противотуманками как ДХО.

А вот сейчас вечером завожу машину - и у меня загораются фары (ближний свет фар) при этом ручка на OFF, сразу сообразив, что к чему переключаю на габариты - да фары сразу гаснут, далее щелчек на Auto - фары загораются.

Оказалось у нас реализована ДХО идет на ближний свет фар. через 37 предохранитель.

Вот теперь вопрос, кто шарит в Электросхемах - как у нас реализована функция ДХО??
напряжение с 37 контакта блоков предохранителей не пропадает, значит где то есть реле, а где оно???
Я собираюсь ставить ксеноновые родные фары и хотел реализовать дхо через поворотники.

https://aliexpress.ru/item/400037594...SACEgImW_D_BwE


Теперь реализовать то еще проще, только бы провод найти правильный.
И можно от реле пустить напряжение на эти ДХО и не мучать ближний свет.

Так схему нашел

https://honda.aida-auto.ru/man/civic5d/?id=1743

я так понимаю реле где то в блоке под панелью приборов, там же где 37 предохранитель???

Сообщение от uoga

блока бензонасоса, при этом порвали его еще раз скрутили и подключили к заряднику - просто примотав провода изолентой, другой провод на радар детектор 12V - огромный тол
Убрал я всю эту порнографию, заизолировал провода, и купил 2 предохранителя на 7.5А и 5А в них впаял проводу и решил установить в 34 и 37 конектор блока предохранителей - как раз они были пустые.

по схеме из книжки 34 -не используется - проверяю мультиметром - есть 12 вольт - вставил предохранитель с проводом от радар детектора - массу нашел рядышком на болте.

то что ты сделал тоже порнография

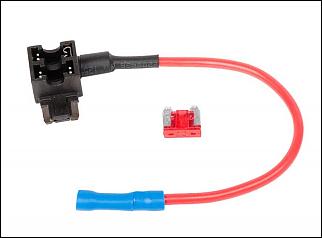

нужно в штатный блок врезаться через вот такую штуку (ну или хотя бы спалить тот пред, который взял и поставить дополнительный в кабель)




за инфу про про 37 спасибо, очень интересно (жаль что он не под капотом >< )


как справишься запили подробную инструкцию

Сообщение от sokol92

то что ты сделал тоже порнография

нужно в штатный блок врезаться через вот такую штуку

Я сделал фактически тоже самое.
даже еще аккуратнее и надежнее. Паять то умею. Впаял провод в предохранитель, все заизолировал и вывел маму на конец.
Все элементарно просто и надежно.
Контакт сразу защищен предохранителем. на 5А.
А эта приблудина из Китая менее надежна. В случае замыкания с ней проблем будет больше. К тому же искать ее покупать с алика ждать месяц полтора, а оно надо, когда голова есть и руки из нужного места.
Когда автоэлектрик и работа идет на потоке - то да можно эту фигню использовать(не себе же)

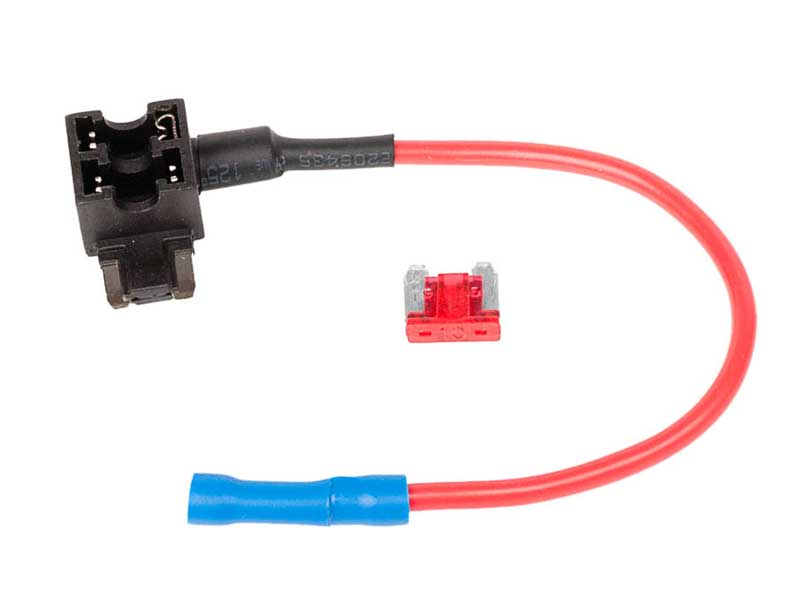

Не проще ли поставить реле ДХО? Я себе с помощью вот таких двойных предохранителей сделал ДХО из лампочек на дальний свет. Точно также можно подключить на любой свет (ПТФ, габариты или ближний свет фар). В реле куча настроек и стоит около 1000-1500 рублей всего. И не надо искать реле за приборкой или еще что то.

Как делал я ---> https://www.civic-club.ru/f/honda-ci...10#post6333820

Сообщение от Sf.Neo

Не проще ли поставить реле ДХО? Я себе с помощью вот таких двойных предохранителей сделал ДХО из лампочек на дальний свет. Точно также можно подключить на любой свет (ПТФ, габариты или ближний свет фар). В реле куча настроек и стоит около 1000-1500 рублей всего. И не надо искать реле за приборкой или еще что то.

Как делал я ---> https://www.civic-club.ru/f/honda-ci...10#post6333820

Все гот то 1000-1500.... меня жаба душит.

Проше тогда из релюшек от автоваза сделать, работы на полчаса, дольше проводку прокидывать.

Я думаю на этим, просто жалко что у нас функция реализована на основной ближний свет(

uoga, вот ты жлобяра. Я вообще планирую выкинут реле и поставить пред, чтобы свет работал автоматом. А то иногда реле всё таки сбивается и не включает свет.

Сообщение от Sf.Neo

uoga, вот ты жлобяра. Я вообще планирую выкинут реле и поставить пред, чтобы свет работал автоматом. А то иногда реле всё таки сбивается и не включает свет.

Да жуткий жлоб))))
У меня там лампочки стоят H18 они на 65W светят намного лучше даже осрама найт брейкит.

Но вот температура это вопрос, пока отражатель в нормальном состоянии, да и разница то в 10W не критичная.
Но из-за предохранителя они сейчас на постоянку включены. С одной стороны удобно, что даже ночью ничего включать не надо едешь и едешь.
Но с другой просто опасаюсь.
с переходом на ксенон точно вытащу предохранитель.

Ну надеюсь в этом году реализую все. А то мне еще шумоизоляцию делать (а по трассе гул стоит огого)

Сообщение от uoga

Да жуткий жлоб))))
У меня там лампочки стоят H18 они на 65W светят намного лучше даже осрама найт брейкит.

А что за лампы?

Сообщение от uoga

Да жуткий жлоб))))
У меня там лампочки стоят H18 они на 65W светят намного лучше даже осрама найт брейкит.

Но вот температура это вопрос, пока отражатель в нормальном состоянии, да и разница то в 10W не критичная.
Но с другой просто опасаюсь.
с переходом на ксенон точно вытащу предохранитель.

Ну надеюсь в этом году реализую все. А то мне еще шумоизоляцию делать (а по трассе гул стоит огого)

Как поставишь - залепи отчет, почитаем, что ты там нахимичил.

Сообщение от uoga

С одной стороны удобно, что даже ночью ничего включать не надо едешь и едешь.

Вот и я так хочу сделать. Пока лето покатаюсь еще с реле, как будет темнеть поставлю пред назад. Переключил рычажок на автосвет и забыл.
