Help!Магнитола 5D

Всем доброго времени суток..Решил поставить себе активный саб..Авто 5D.Сегодня протянул всю проводку от магнитолы и от АКБ...но вот полазив на форуме и в инете несмог найти распиновку штатной магнитолы..выпаивать линейники нехочу...хочу повесить на задние колонки..прошу помощи..нужна схема распиновки штатной головы...сам разобраться несмог..

что то HTML файл не загружается ,если ни кто не откликнется тогда что нить иное придумаем

Glamour_Z,
От аккума где провод в салон протаскивал (через какую дырочку, где ее искать?) и каким образом ты хочешь сделать что бы по отключению магнитофона выключался усилитель на сабе и соответствено с включением майфуна чтобы он включался?

Nicco,
провод простаскивал со стороны пассажира при этом снимал барчадек...за ним есть вырезанный кружочек шумки под котором сверлится дырка)шуруповерт справляется)
По поводу включения и выключения саба провод управления запитывается на одном из разъемов головы(в моем случае на ярко зеленом)при выключение зажигания на него ни чего не подается..при включеном есть 12В

---------- Сообщение добавлено в 09:40 ---------- Предыдущее сообщение добавлено в 09:39 ----------

white-hot,
очень нужно...скинь на почту [email protected]

Сообщение от Glamour_Z

Nicco,
....По поводу включения и выключения саба провод управления запитывается на одном из разъемов головы(в моем случае на ярко зеленом)при выключение зажигания на него ни чего не подается..при включеном есть 12В

Спасибо, а отверстие надо ведь толстой диаметром в 1 см где-то провод для сама???

Так запитывать не есть хорошо, получается как зажигание включил усилок уже тянет с аккума не смотря на то что майфун включен или нет, хотелось бы сделать что бы при включении майфуна только усилок на сабе вкулючался....

Nicco,отверстие где то размером с монету в 5 копеек,кабель спокойно проходит с запасом,после того как протянешь кабель используй шумку которая была вырезана что бы заткнуть оставшуюся дырочку)а по поводу запитывания кабеля,сам сегодня буду думать как сделать по другому,но с другой стороны.активный саб неначинает тянуть в себя да и собственно включается,есть на него не идет сигнал с колонок...

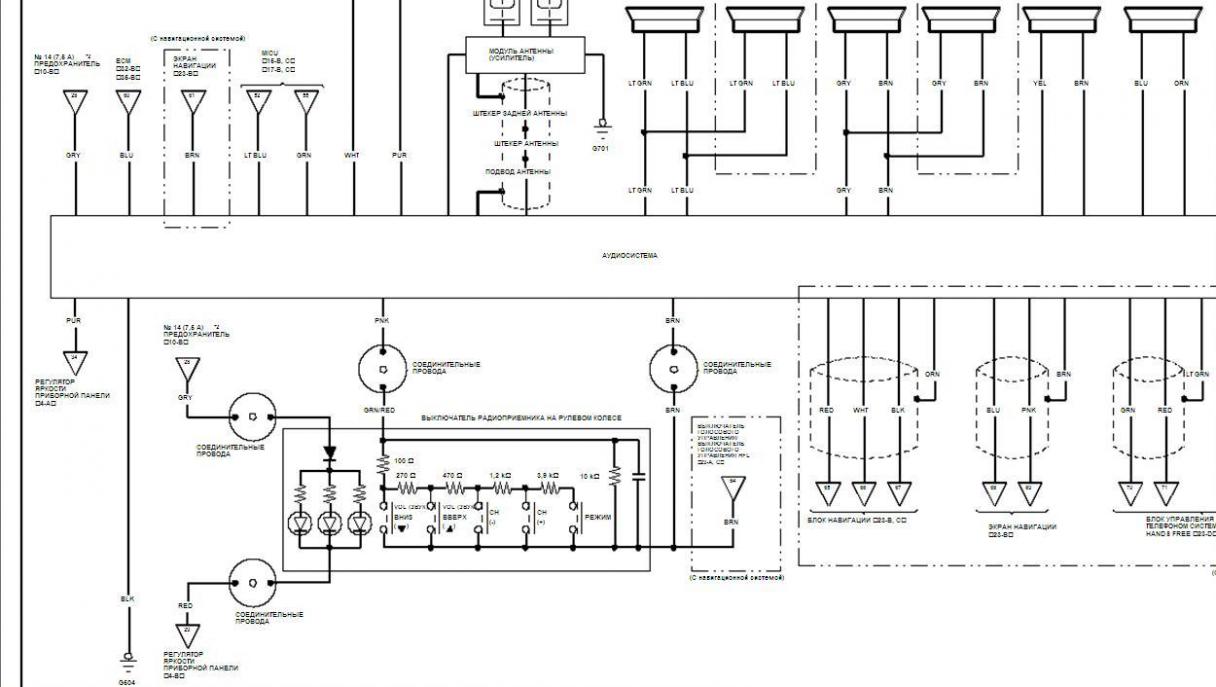

Принципиальная схема попробуй по цветам разобраться.

На этой схеме я вообше что то ничего не пойму)

Glamour_Z,
Обратись к клубню с ником nemeza. У него точно всё есть.

На самом деле все оказалось намного проще...)я вскрыл)твитеры и посмотрел провода по цветам и их толщине..так как цвета на самой голове совпадают...повесил на них и все прекрастно заработало)
