СХЕМЫ и разные полезности на 3 кузов

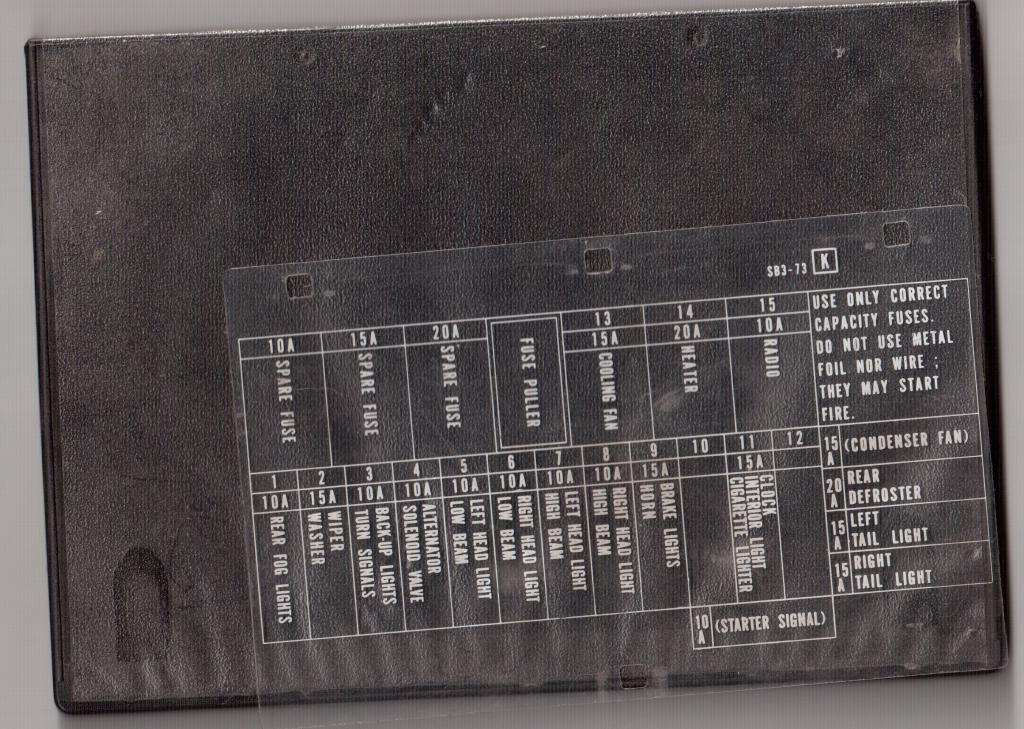

Предлагаю создавать некую базу по ремонту,чтобы вновь купившим авто было легче, начну со схемы блока предохранителей тк это частый вопрос,далее буду потихоньку наполнять тему,просьба не флудить и спрашивать только по делу!!!

Спасибо , уже скопировал .

Здравствуйте, нужна схема электродворников, с интервалом и без. Купил гитару с интервалом, очень хочется реализовать. И еще вопрос где стоит реле дворников.

Там где все предохранители, под рулем слева.
На пластине оно самое левое верхнее на нем всего 4 контакта) подробнее не знаю) когда работают дворники оно "тикает"

laco, Спасибо большое. У вас наверное левый руль, у меня там нет реле (ни одного), зато я нашел там блок в котором скомбинировано несколько реле, а вот вместо интервала перемычка( . Вы бы фото этого реле не могли бы скинуть? И надписи с него переписать

фото обычный квадрат серого цвета надписи стерты до неузнаваемости)

друзья перестал работать сигнал перевел всю картинку выше предохранителя не нашел((( де искать предохранитель?

Сообщение от laco

друзья перестал работать сигнал перевел всю картинку выше предохранителя не нашел((( де искать предохранитель?

Как же вы переводили?
На картинке он присутствует ....
под номером 9
на 15 Ампер Brake Light и Horn
Horn и есть звуковой сигнал.
Но вам сначала следует посмотреть провода.....машина не молодая, могли сгнить попросту.Если при нажатии педали тормоза лампочки загораются значит смотреть надо провод и сами сигналы.

---------- Сообщение добавлено 09.08.2013 в 03:43 ----------

Сообщение от malkmn

laco, Спасибо большое. У вас наверное левый руль, у меня там нет реле (ни одного), зато я нашел там блок в котором скомбинировано несколько реле, а вот вместо интервала перемычка( . Вы бы фото этого реле не могли бы скинуть? И надписи с него переписать

Реле дворников :написано на нём

IS2206 MITSUBA

партнамбер
38290-SA5-003
у меня есть только такая схема может и на ваше авто подойдет

Он случайно не связан с реле?

я не знаю( но сигнал не работает((
