Щиток приборов на квадрат

Здравствуйте. Когда покупал себе сивку, на нем прежний владелец запихал щиток приборов от седана(с тахометром). А он не подходит по размеру... Хочу поставить обратно родной, без тахометра. Старый владелец говорил что в фишке контактов на приборке надо переставить провода местами. Можете дать цветовую маркировку проводов в фишке для щитка без тахометра.

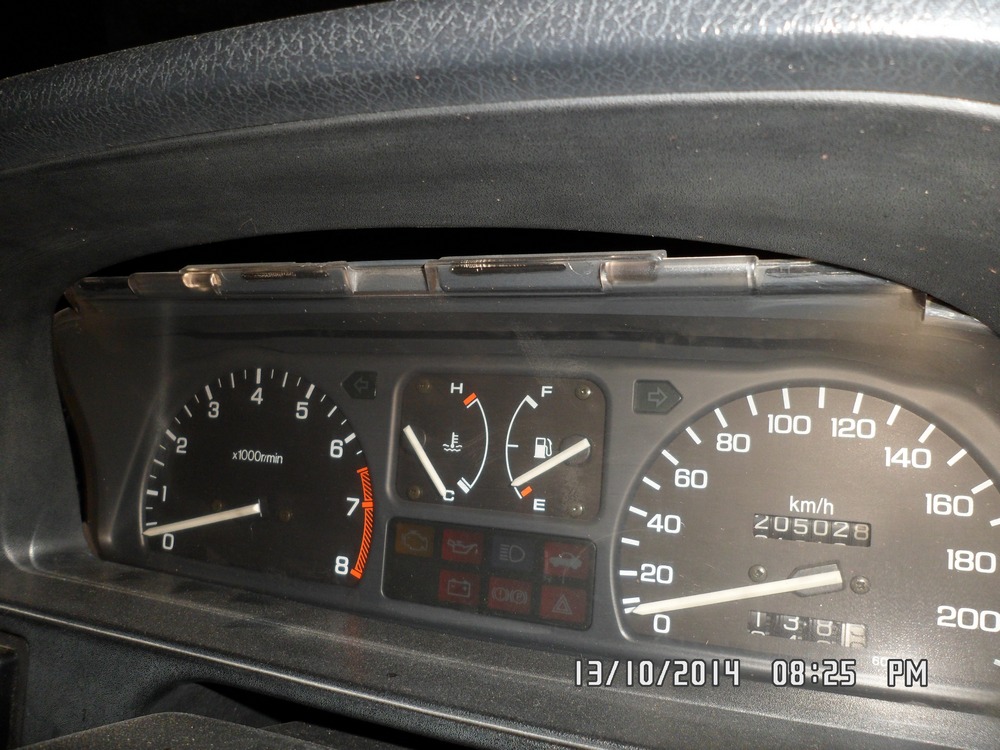

Напрягает вот эта дыра, между панелью и щитком. Из за чего и хочу вернуть родной щиток.

а они что, действительно разные, хэтчбек-седан???

Сообщение от kot321

а они что, действительно разные, хэтчбек-седан???

Как он мне пояснил, работает не то, что надо. Открываешь багажник, вместо него загорается CHECK. Вместо лампочки ручника, загорается лампочка дальнего света. И т. д..

Может, кто может сфоткать фишку с проводами. И закинуть фотки. Буду очень благодарен.

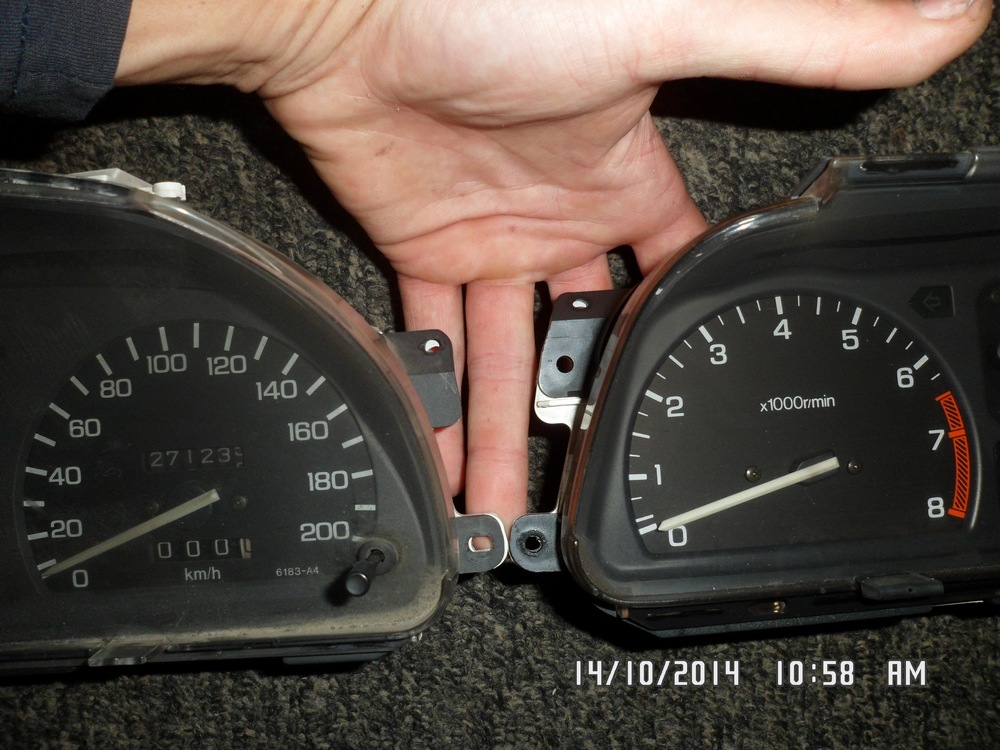

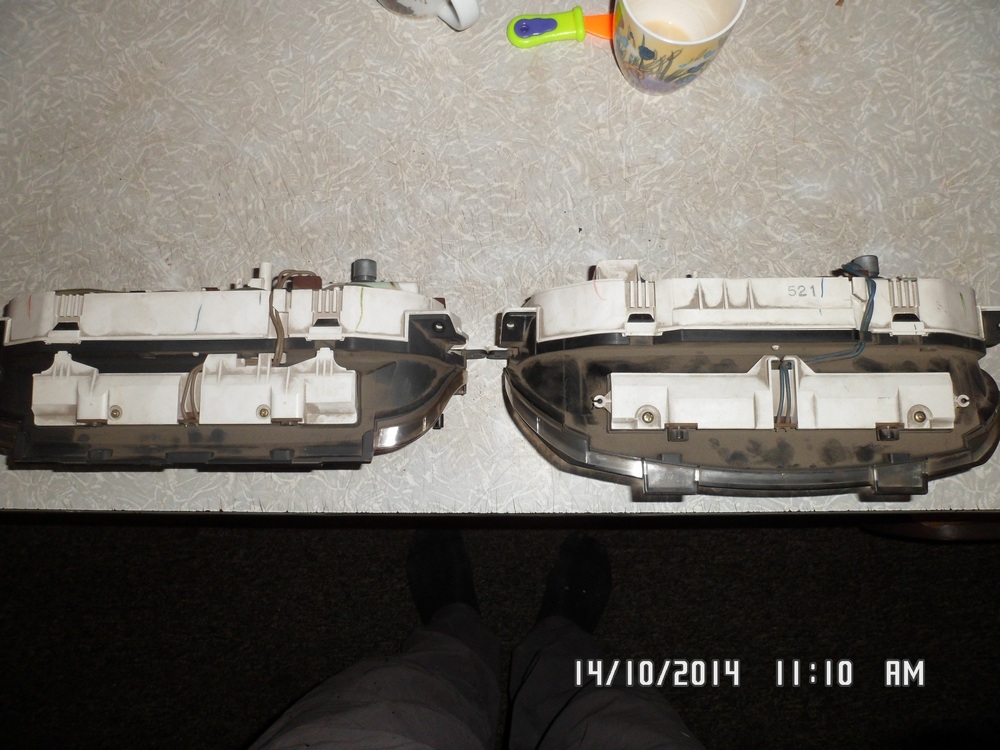

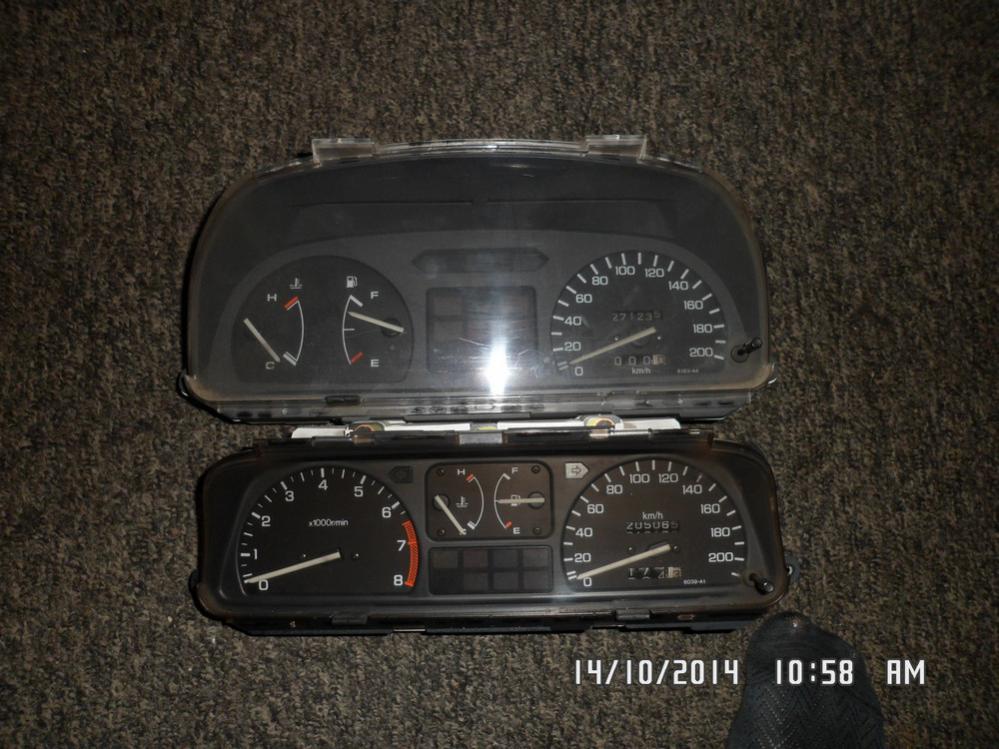

Снял сегодня щиток с машины. Размерная разница щитков:

С тахометром щиток с седана, без тахометра с купе.

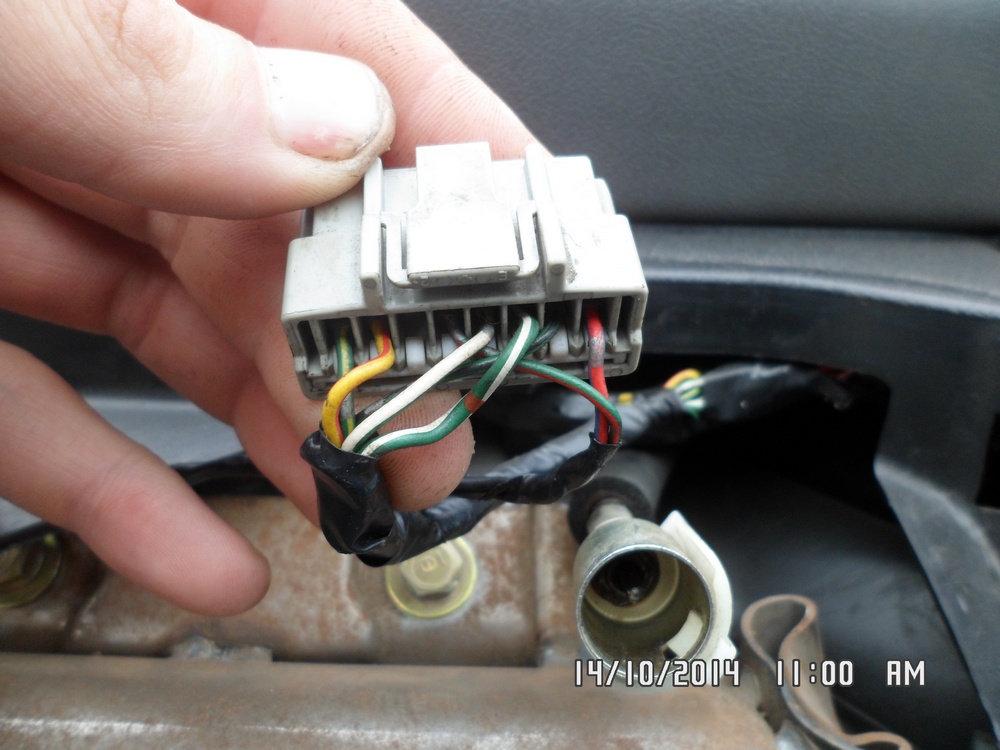

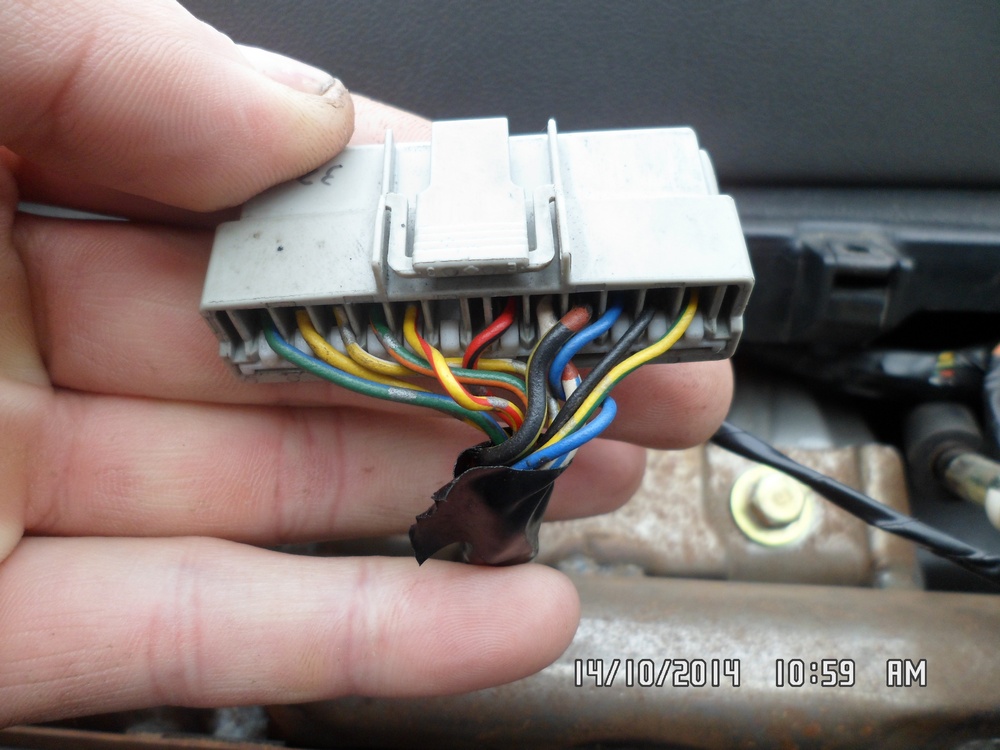

Собственно может кто скинуть вот такие фото фишек, от щитка без тахометра?

Буду благодарен.

Подключил на эти фишки щиток без тахометра:
Вкл. зажигание - горит дальний свет.
Левый поворот - совпадает
Правый поворот - дергается температура, дергается уровень топлива, моргают обе лампочки поворотов(будто аварийку включили.).

ещё раз выкладываю эту клятую ссылку!!!!
http://downloads.hondatech.info/Auto...anual%20EF.zip

разницей в размерах удивлён.

Сообщение от kot321

разницей в размерах удивлён.

Как я понял, чтоб заменить щиток, нужно еще: заменить крепление(2 железки которые прикручиваются к панеле) и верхний кожух. Тогда будет все ровно и красиво....

Но этих деталек у нас купить невозможно.... 2 машины на весь город.....

---------- Сообщение добавлено 14.10.2014 в 12:24 ----------

Сообщение от kot321

ещё раз выкладываю эту клятую ссылку!!!!
http://downloads.hondatech.info/Auto...anual%20EF.zip

За ссыль спасибо. Скачал распечатал страницы 571 - 573, и пошел в машину. Там расстановка проводов под щиток с тахометром.

---------- Сообщение добавлено 14.10.2014 в 12:40 ----------

Сейчас нашел в тырнете щиток приборов с тахометром от хонда цивик 1990 г. Он как мой без тахометра, один в один....

Получается что мой щиток который с тахометров, вообще с какой то другой хонды....

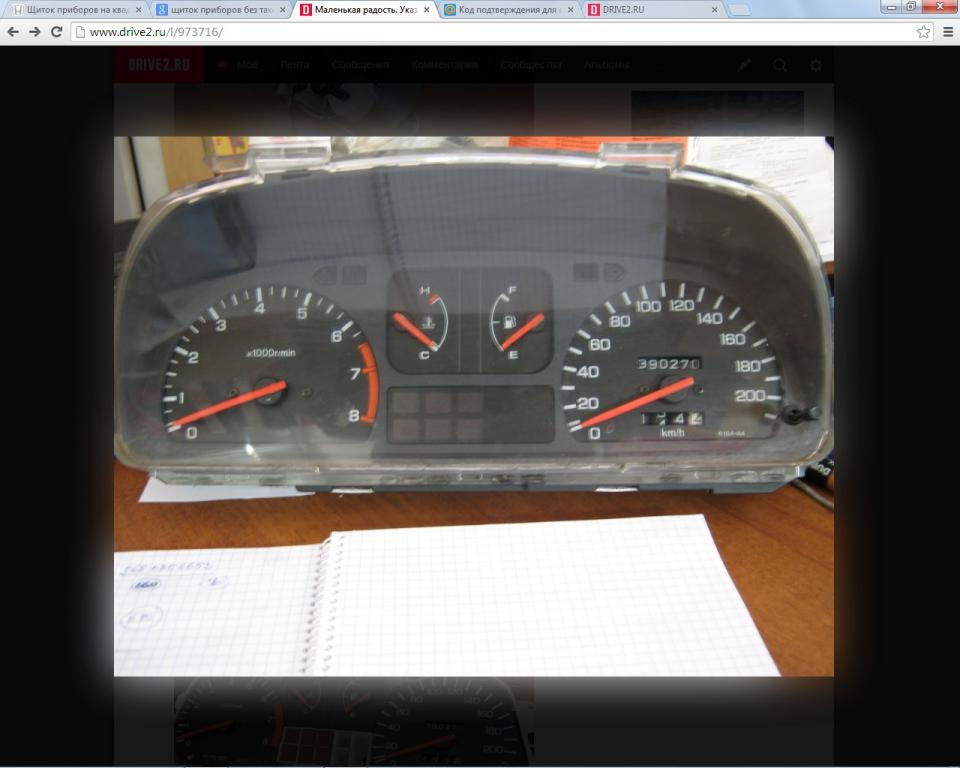

Этот нашел в тырнете.
http://www.civic-club.ru/forum/attac...0&d=1413264662
Те которые у меня

на этой фотке обычный квадратовский щиток с тахометром.
в мануале, что я тебе указал нет разницы в схемах под тахометр или нет.
провод таходатчика присутствует везде.

Сообщение от kot321

на этой фотке обычный квадратовский щиток с тахометром.
в мануале, что я тебе указал нет разницы в схемах под тахометр или нет.
провод таходатчика присутствует везде.

Я наоборот хочу ВЫКИНУТЬ щиток с тахометром. И поставить обратно без тахометра.

---------- Сообщение добавлено 14.10.2014 в 16:01 ----------

Все.... Разобрал и подключил! Работает все замечательно. Как сейчас вычитал в тырнете, этот "узкий" щиток от рестайлинговой версии. А который я поставил, от обычного квадрата.

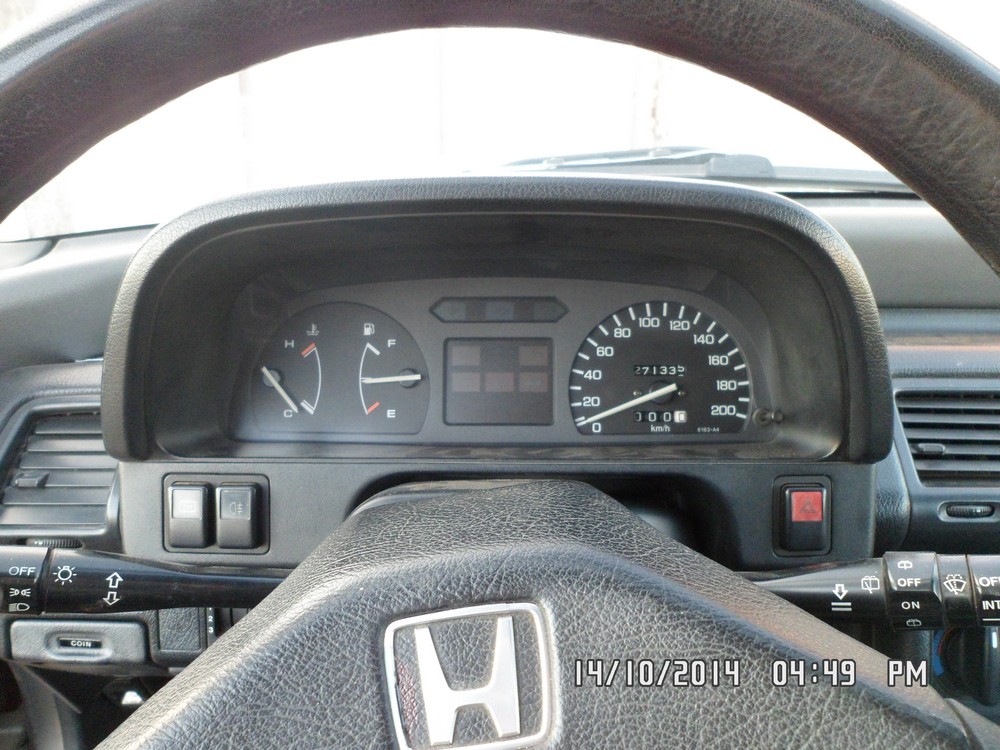

Теперь выглядит таким образом. Результатом очень доволен.
