Схема эдектрооборудования (хэтч 90г.в.)

Ищу схему эдектрооборудования (хэтч 90г.в.). Желательно цветную, но и за ч/б буду очень блогодарен. Или ссылку где можно взять.

вот что то мне кажется нету такой в природе!!! особенно цветной
хотя ща гляну

---------- Сообщение добавлено в 21:17 ---------- Предыдущее сообщение добавлено в 21:15 ----------

карбюратор же обычный без мозгов?

---------- Сообщение добавлено в 21:19 ---------- Предыдущее сообщение добавлено в 21:17 ----------

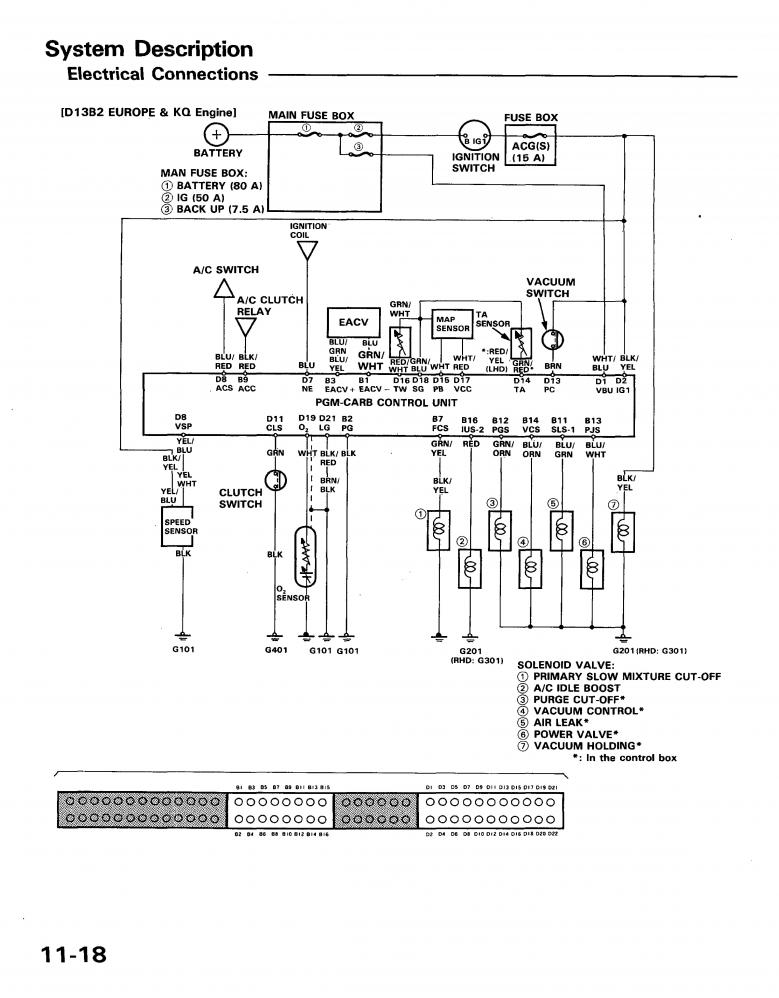

есть схема электрических соединений от мозга к карбу)))

схема

сегодня ставили другую приборку (стояла NS теперь стоит Denso). Остались 4 непонятные провода: не показывает давление масла, температуру (правда похоже что у меня стоит датчик от 2106 и там разное сопротивление), нет общей (голубой) подсветки (горит только верхняя красная).
из плюсов: появился тахометр, родной датчик уровня топлива (правда странный, но об этом позже).

Сообщение от svgpost

сегодня ставили другую приборку (стояла NS теперь стоит Denso). Остались 4 непонятные провода: не показывает давление масла, температуру (правда похоже что у меня стоит датчик от 2106 и там разное сопротивление), нет общей (голубой) подсветки (горит только верхняя красная).
из плюсов: появился тахометр, родной датчик уровня топлива (правда странный, но об этом позже).

так постой какие провода? там шлейфы, и приборки имеют одинаковые штекера под шлейфы

Сообщение от Dannnis

так постой какие провода? там шлейфы, и приборки имеют одинаковые штекера под шлейфы

согласен, штекер и пазы на приборке одинаковые, НО вот расположение проводов в этих штекерах ОЧЕНЬ разное, поэтому при замене NS на Denso приходится проводить перепиновку шлейфов.

Сообщение от svgpost

согласен, штекер и пазы на приборке одинаковые, НО вот расположение проводов в этих штекерах ОЧЕНЬ разное, поэтому при замене NS на Denso приходится проводить перепиновку шлейфов.

Самый простой способ-положить обратной стороной к себе обе приборки рядом и проследить по проводникам от какого пина куда идет провод и составить схемку-например №1 с первой фишки-на №5 второй фишки, но как я понял фишки уже распотрошил, так?
Если так-какого цвета провода остались не при делах?

---------- Сообщение добавлено в 19:35 ---------- Предыдущее сообщение добавлено Вчера в 17:55 ----------

Может это как нибудь поможет?



то же только в pdf http://ifolder.ru/23195972

спасибо большое.
1. температуру починили - старый хозяин оторвал провод от датчика под капотом.
2. общей подсветки не было, т.к. были перегоревшие все лампочки

осталось найти почему не горит лампочка открытого багажника
