Помогите разобрать

Застрял ключ в боксе между сидениями, под шторкой. Кто разбирал сию конструкцию, помогите плиз.

Алишер,
помогу только этим
вероятно снимать консоль, но если только он весь не на пистонах, что скорее всего
отделять ящик со шторкой от консоли (попробуй пошатать-подцепить с переди)
располовинить с одной стороны ящик он наверняка так же на саморезах как на седане

посмотри мой седан, вероятно похожий алгоритм
мой на пистонах

Алишер,
думаю от седана не слишком должно отличаться. сначала тянешь вставку которая вокруг кпп с ящичком она на пистонах. а после этого достается из пистонов вставка которая от подлоконтника до кпп она вместе с подстаканником и шторкой

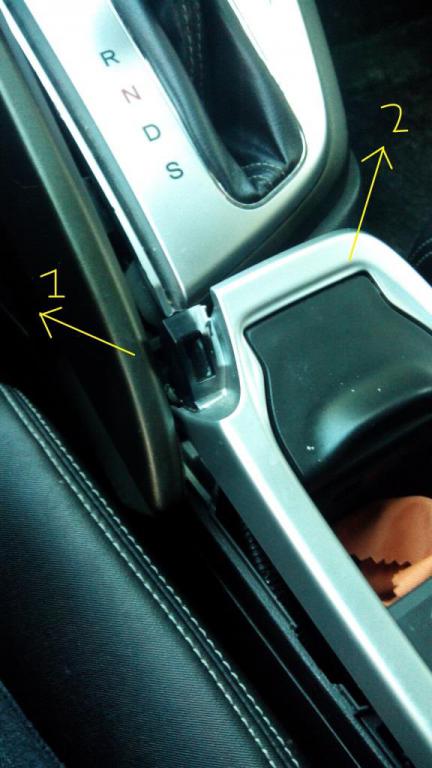

По картинке, вокруг рычага не мешает. Приподнимать за прикуриватель вверх, отключить разъем, потом вперед

Спасибо всем. Попробую по схеме.

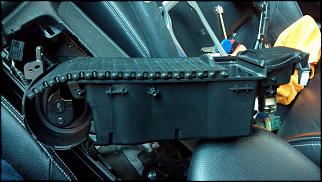

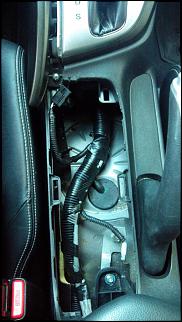

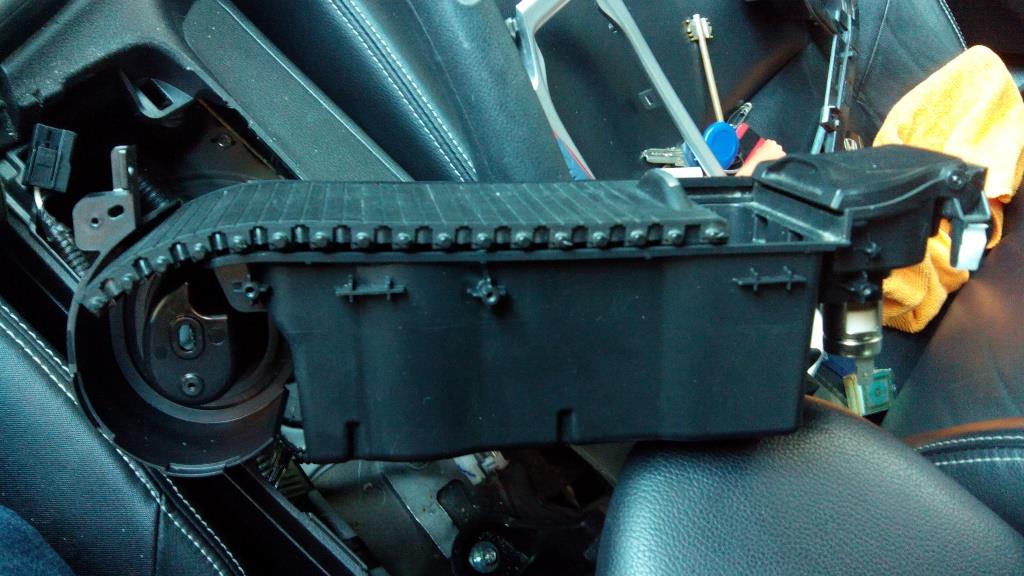

Разобрал по схеме. Фотки процесса прилагаю. Может кому пригодится.

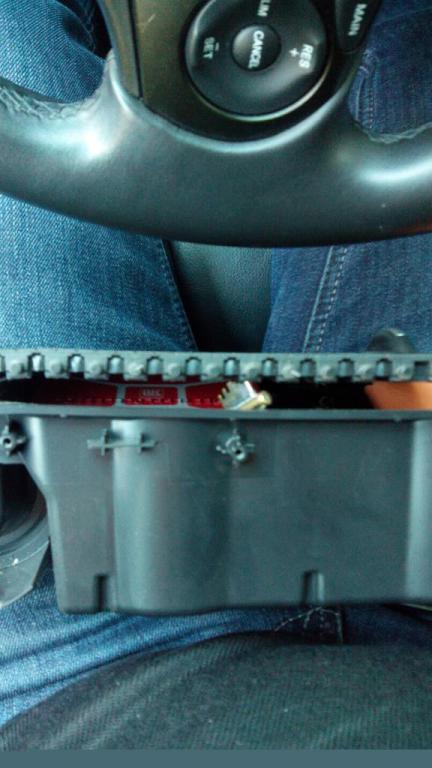

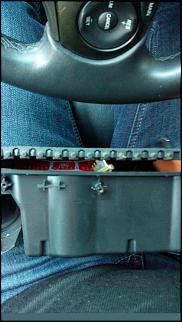

Вот этот злополучный ключ

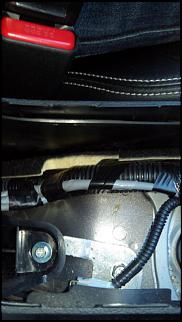

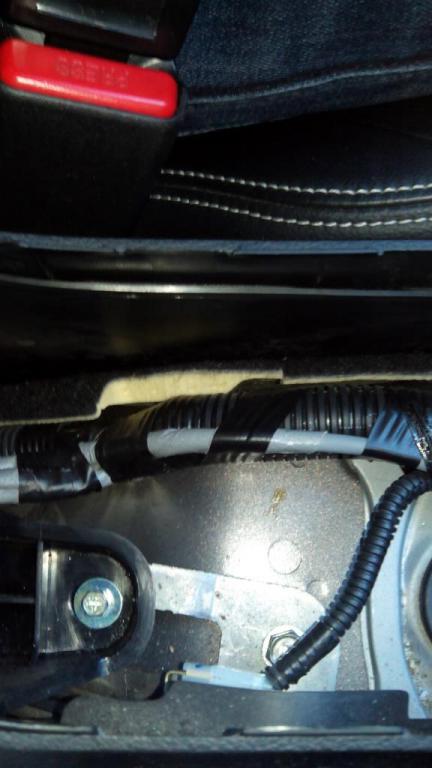

Еще обратил внимание на шумку. Достаточно толстый слой на ковролине.

9-й хетч однозначно стал по тише в сравнении с 8-м.

Сообщение от alf555

9-й хетч однозначно стал по тише в сравнении с 8-м.

Согласен.
