хелп! снял мозги,а там перемычка отвалилась!

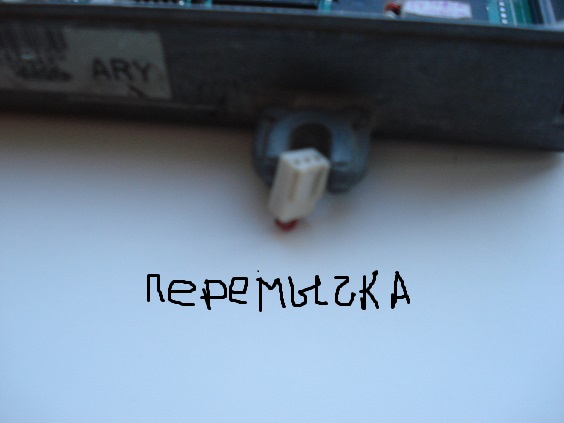

Всем привет! у меня очередной сюрприз от моей жоповозки,парнишка попросил зафотать мозги 37820-P29-910 которые у меня стоят,я снял их занес домой,отвернул крышку,кстати крышка держалась на 2х болтиках,остальных небыло,в руки мне выпала перемычка-на фото, там еще 3 стоит перемычки,перемычка выпала из четырехштекерного разъема,вот теперь не знаю как вставить,то ли на 1и3 штырек,то-ли на 2и4 штырек. люди,кто шарит в чудо мозгах посоветуйте,а то спалю что нибудь! да еще заметил что одна микруха большая стоит в постельке,это так должно? т.е меняется? на микрухе написано 224 stock+datalog это что означает? на 1й перемычке написано j1,на 2й-rp17,на 3й-j12 тоже вызывает большой интерес,вообще все это очень интересно!

если стоит на жп1 то работать будет с микрухи которая в постельки стоит. походу он от туда.

ну блин круто, походу шитые они, тут Santos тебе нужен, он точно шарит в этом деле...

фиг знает круто или нет,но головняк я словил)))

перемычка точно не с 4-х штыревого разъема, так как это даталог. RP17-резистор выбора автомат-меха, если нету резика значит меха, хотя у тебя нет микросхем 5151 поэтому автомата и быть не может.J12 относится к даталогу, поэтому забей на него. В общем перемычка у тебя с J1 если ставишь ее то работает программа с чипа, если убрать то будет внутренняя программа, родная.

верно всё написали). мозг чипованый.
удостоверься, что на J1 есть перемычка, остальное для тебя не важно.

ну вот я указал что перемычка j1 стоит,значит сейчас на чипе? так? так откуда еще одна внутри болтается. я сегодня поэксперементировал дрожащими руками,капец ссыкотно,поставил на 1и3-машин отказался заводится,поставил на 2и4 завелась и так на работу уехал. куда ставить-то ее?

может с j12 выпала, больше неоткуда

да нет,я стрелками указал где стоят

rustufa,
ну значит эта лишняя. ты же сам пишешь, что она выпала значит она нигде не была и просто болталась внутри.
сними её вообще и попробуй без неё. я очень удивлюсь, если что-то будет не так.
