распиновка трамба

нужна помощь.
купил другой трамб, и понял, что фишки другие. купил фишку. нужна помощь с соединениеим. прозвонил сегодня провода
14 - - в колодке 7
13 - - в колодке 3
15 - в колодке 2
16 - в колодке 5
12 - в колодке 6
11 - в колодке 4
а первый провод в 21 на разъёме А

первые цифры номера в мозгах - второе колодка

http://jdm-garage.org.ua/index.php?o...9-26&Itemid=60

правильно?

---------- Сообщение добавлено 27.06.2013 в 09:31 ----------

подключил и не схватывает нифига. даж ене пытается, беггунок крутится. свечи мокрые

http://jdm-garage.org.ua/index.php?o...6&Itemid=60%22Автор: Sashka

Какой трамблер был и какой стал? По фишкам, в смысле.

Сообщение от plastxxx

к

был хз какой. там колодка под 6 проводов, соответсенно 5 в ней и 2 отденльно приходят. сейчас колодка обд1

соеденил как написал, не схватывает вообще, крутит и нифига. крышка и бегунок новые. внутри, вроде порядок. чего делать ?
pomor7777,
и ?

---------- Сообщение добавлено 28.06.2013 в 06:35 ----------

пипец. с новым трамбом так и не завёлся. всё обратно скрутил и сраз узавёлся. съездил на занятие и на обратном пути недалеко от дома заглох и всё. wtf ?? вообще не схватывает.

Еп, там делов то - по схемам, которых до жопы в инторнетах: перевязать провода по цветам, или циферкам или экстрасенорным способностям..-_\
Остается одно: идентифицировать твой старый трамблер и "фишку под !6! проводов и 5 приходят+2 отдельно"..))) Такой фишки нет чот ваще нигде. Это родной трамблер от д16А или ваще от какого движка?

А не заводиться еще может из-за того, что установочные углы трамблера другие и зажигание там соответственно прилично смещено.

Нашел твою фишку - это трамблеры от старых двухвальных ZC.

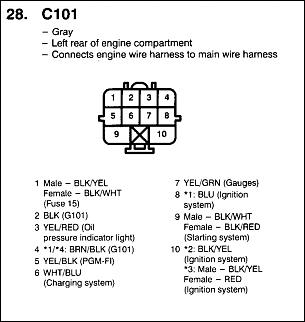

Это схема фишки на косе (читать, как будто провода из фишки идут на тебя, аналогично картинке с фишками мозга):

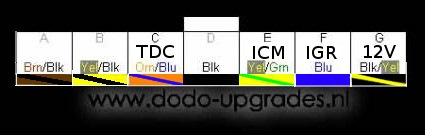

Вот еще полезная схемка. А это , походу, уже колодка на трамблере (папа)


Обрати внимание - там не цифра с цифрой, а по списку!!!

Случай у тебя веселый))
Единственное, я не пойму. Где у тебя на старом трамблере питание +12В? По схеме его там нет нигде)) На НОВОМ, ОБД1 - оно в маленькой фишке, там же - сигнальный под тахометр.
Якобы еще какая то круглая фишка у тебя должна быть старая))))))

всем добра, ставлю двс от капы 4G в древний цивик, уже несколько дней в тупике, собрал всю электрику на коленке для первого запуска, нет искры, форсунки не открываются, минус на маин появляется при запуске мозгов(майн не подключено), не могу найти информацию по распиновке майн реле и 7пинового трамблера( если ткнете носом буду рад. в трамблере катушка целая, а вот датчик оптический(как я понял) проверить нечем. прочитать мозг так же не вышло( под рукой нет лаунжа) . коса моторная родная с капы, салонной нет и не будет. я так понял из салонной косы мне как раз майн и не хватает, эбу без иммо
трамблер с плоским разьемом и двумя ушами крепления.

Сообщение от shoosh

всем добра, ставлю двс от капы 4G в древний цивик, уже несколько дней в тупике, собрал всю электрику на коленке для первого запуска, нет искры, форсунки не открываются, минус на маин появляется при запуске мозгов(майн не подключено), не могу найти информацию по распиновке майн реле и 7пинового трамблера( если ткнете носом буду рад. в трамблере катушка целая, а вот датчик оптический(как я понял) проверить нечем. прочитать мозг так же не вышло( под рукой нет лаунжа) . коса моторная родная с капы, салонной нет и не будет. я так понял из салонной косы мне как раз майн и не хватает, эбу без иммо
трамблер с плоским разьемом и двумя ушами крепления.

Сообщение от PvM54

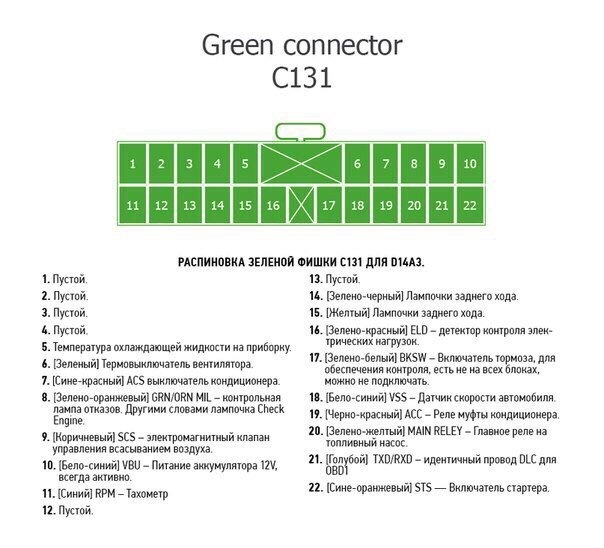

спасибо, видел эту картинку, смущают сокращения с английйского , как разобрать хз

В твоем случае достаточно подать пару + на зеленой фишке и пару плюсов на подкапотной фишке и мотор запустится
