по каким меткам выставлять ГРМ

Парни, кто знает как правильно поставить метки?? Двиг d14z1, шестерня распред вала PM3B. Запутался я

Snake.rh,
9 и 3 часа

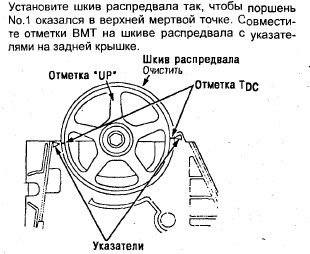

Наткнулся я на вот такую картинку.....

Просто метки на 9 и 3 часа невозможно выставить в плоскость с головкой, они конечно встают но не идеально)))... или у меня руки из жопы)))))

Snake.rh,
Видимо второй вариант Выставляй по треугольникам на пластике, как на картинке, которую я тебе показал. По плоскости блока ты не выставишь никак...

Ради интереса - проверни на зуб влево и потом вправо, и поймёшь, что значит "не совпадают".

Между треугольниками и плоскостью ровно 1\2 зуба.

---------- Сообщение добавлено 12.11.2014 в 14:51 ----------

И да, d14a2 - это англоцивик по-моему, там всё через жопу. Смотри на d14a3 и a4 - это как у тебя, только дорестайл, разницы в ГРМ никакой.

Случайно не п08 головой д14 блок накрывается? П08 в стоке 7 часам

Мне почему-то кажется что всетаки по 7 часам.... но я не уверен..... Неужели никто не меня ГРМ на d14z1?

периодически всплывает эта тема.
хватит уже!!
там всё одинаково!! если не было колхоза!!
старошкольник скинул картинку из мануала, там всё нормально написано-нарисовано!!
шо за манеры изобретать велосипед?!

Я, пожалуй, ретируюсь, а то забанят...

А параноидальному автору посоветую вставить длинную отвёртку....нет, не туда ...в свечной колодец и убедиться где у него ВМТ и где какие метки.

На картинке, которую скинул старошкольник изображена другая шестерня, а у меня PM3B .... Дело в том что никак нельзя выставить метки на 3 и 9 часов в плоскость головки или по треугольникам с боку...

по нижней метке ставятся 1.6 моторы - у них блок выше на несколько мм

по боковым 1.3-1.5 (у них блоки одинаковые)

Обычно, если есть метки возле плоскости - ставишь по ним
