Помогите с регулировкой ГРМ

Всем привет,очень нужен Ваш совет по установке ремня ГРМ.
По учебнику читаю, написано:

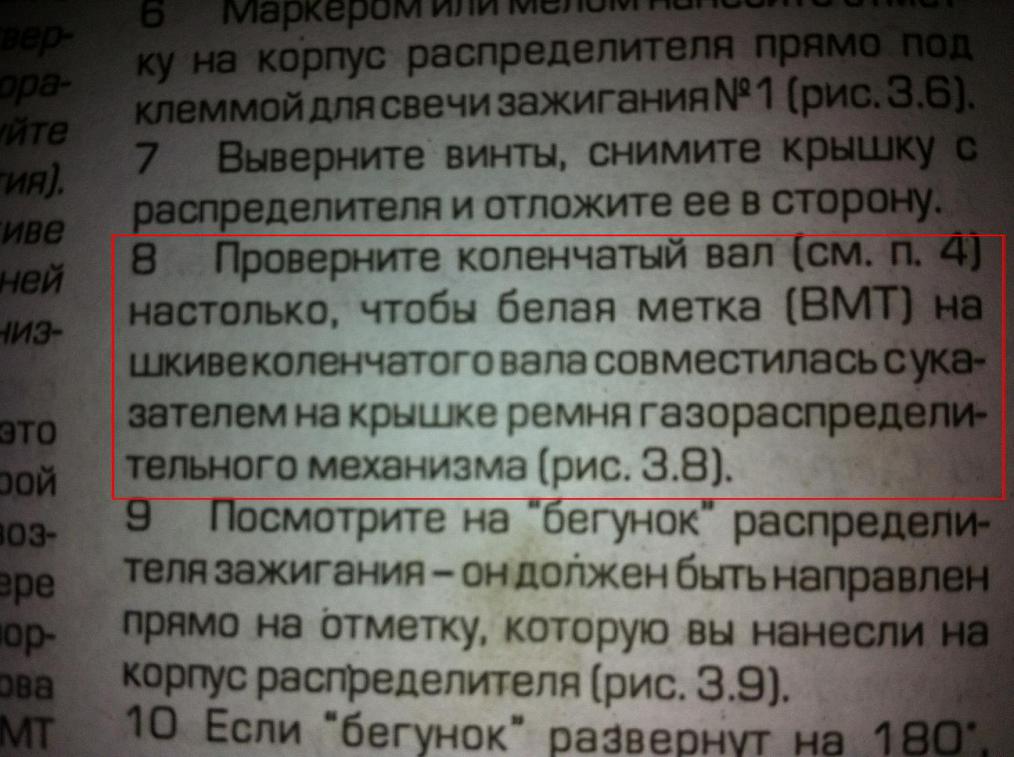

Повернуть против часовой стрелки шкиф к.вала, чтоб белая метка ВМТ совместилась с указателем на крышке ГРМ (рис 3.

Извените, но ни как не пойму по какой метке то выставлять и почему такое разногласие или я не умный. мож там покрутить надо что то))?

группа из 3х меток на шкиве предназначена для регулировки зажигания, а одиночная метка- для выставления поршня в ВМТ

А что за книга у тебя такая? Как называется?

ну это я вроде как понимаю, тока удивление вызывает эта картинке, прекрипленная к этому параграфу.

ну поставили такую картинку, чо уж на нее смотреть то. Текст везде правильный.

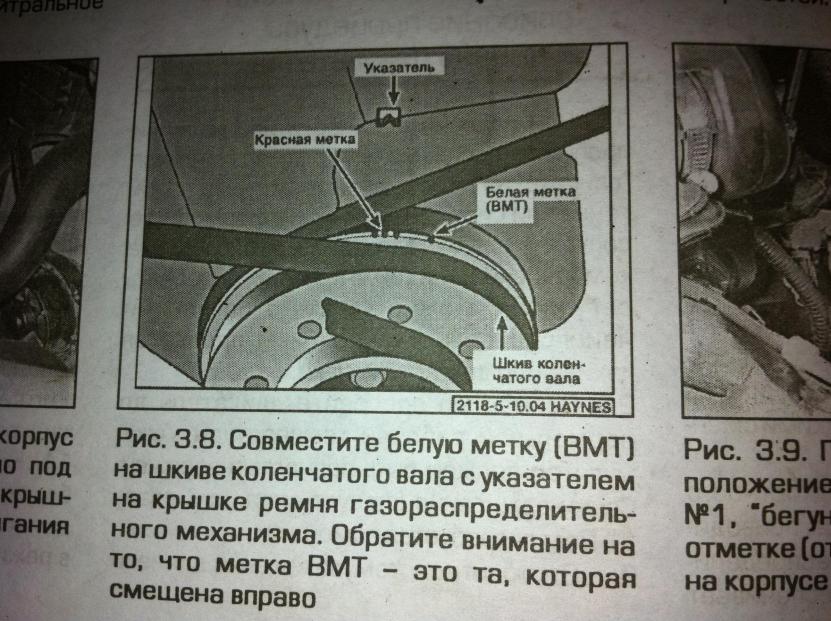

я вчера выставил по белой, но не затягивал.подумал спрошу может кто скажет в чем причина.. под картинкой поддекст есть,Обратите внимание тра ля ля, верхняя точка СМЕЩЕНА В ПРАВО!! вот это меня и напрягло.. лан поставлю под белой покручу посмотрю что получится.

Неужели ты не смотрел темы на форуме?

Отчет о замене ремня ГРМ by RIP
все очень понятно и подробно написано

Сообщение от xabk86

Неужели ты не смотрел темы на форуме?

Отчет о замене ремня ГРМ by RIP
все очень понятно и подробно написано

ты тему читал? я видел этот отчет, и поэтому выкинул фото , смотрел фото???
вот на фото написано что метка находится правее!!!!
я хотел узнать что и почему так. . .

метки есть на шкиве кв (не тот, на который ремни навесного натягиваются. а на который ремень грм) и на маслонасосе.
выставляют всегда по ним.
единственное. на 6 поколении они расположены в тупом месте. хрен увидишь просто так. на 7 поколении на виду.

редакторы специально тебе подписали, что "обратите внимание, белая метка - та которая смещена вправо", но при этом ее надо "совместить с указателем".
