Смена частотного диапазона штатной магнитолы 2tc0

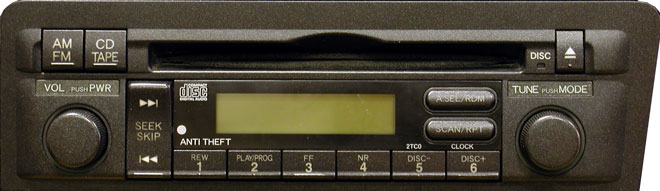

Достался мне тут civic coupe 2002-го года выпуска, для американского рынка, со штатной магнитолой Alpine MF721A0(она же 2tc0, она же 39100-S5P-A50ZA) выглядящей вот так:

Частотная сетка, как и положена мафону для американского рынка, была с шагом 0.2. Т.к. штатный мафон вполне устраивал сочетанием функционала и неугоняемости, но хотелось слушать больше 3-х радиостанций, а FM-конвертер по отзывам хрень редкостная, было принято решение вскрывать мафон.
Товарищ шарящий в электронике, вполне верно(как оказалось в дальнейшем) предположил что диапазон задается замыканием ноги процессора.

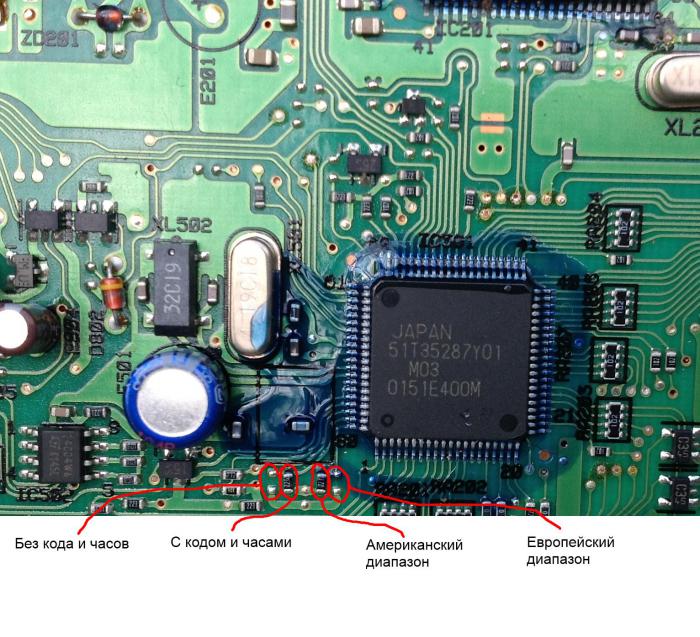

Результат экспериментов такой:

Попутно было найдено как заставить магнитолу не запрашивать защитный код после пропажи питания(но при этом почему-то пропадают часы).
Процедура снятия магнитолы есть на ютьюбе. Если боитесь его(мафон) разбирать, то доверьте лучше это профессионалу(Антоха, привет!) т.к. пайка плат с smd элементами занятие требующее ещё больших навыков.

---------- Сообщение добавлено 16.12.2016 в 23:54 ----------

Продолжаем мучать 2TC0, управление с руля

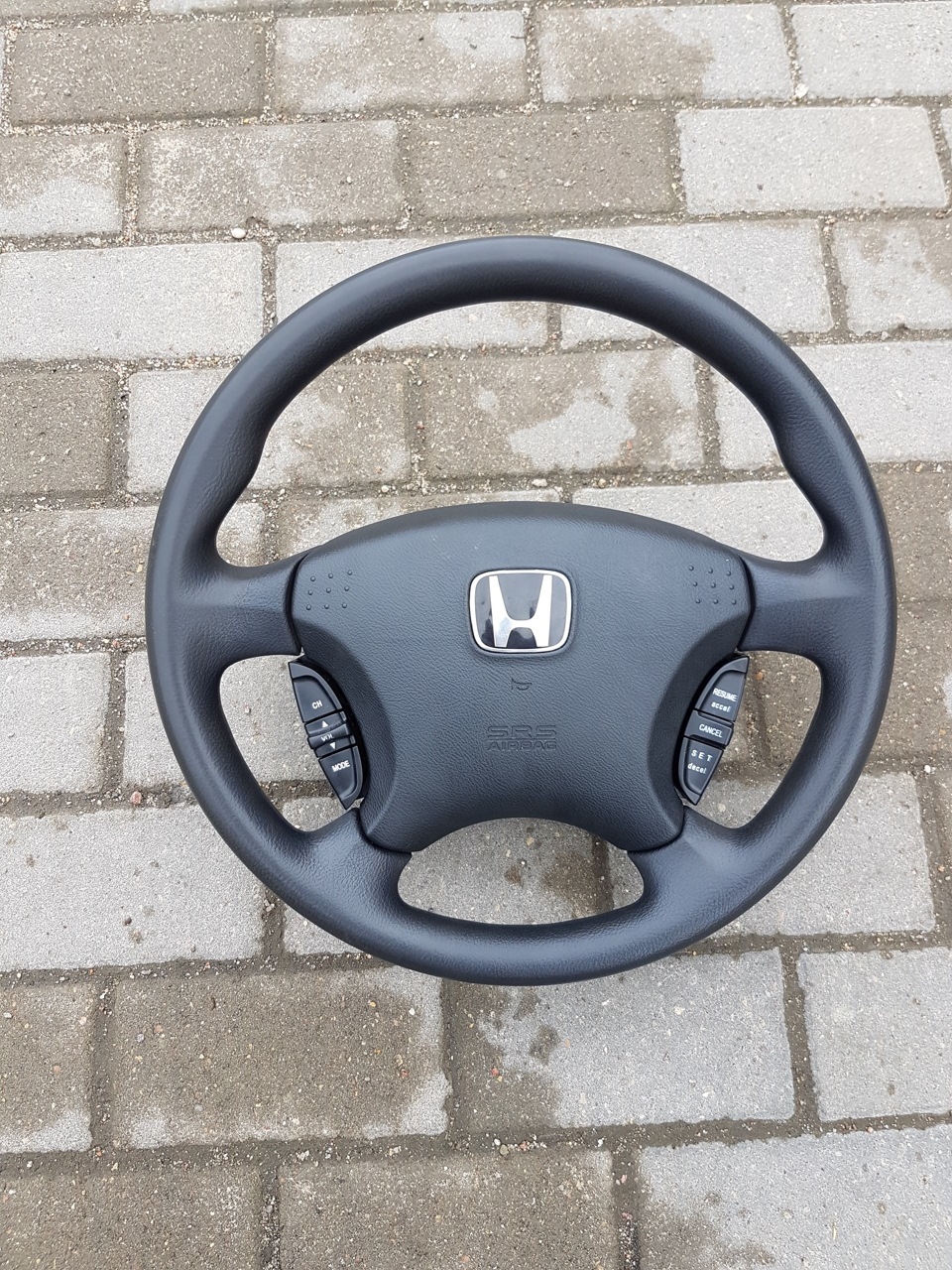

В свое время наткнулся на https://www.drive2.ru/l/9563527/эту заметку о банальной замене руля. Но в ней я увидел что на цивики всё-таки ставилось управление магнитолой с руля. На тот момент это мне не особо помогло, т.к. родное управление было только на европейских двухлитровых рестайлинговых пятидверных хетчах с магнитолой пр-ва Pioneer, которых леворульных днем с огнем не найти. Но, это дало толчок к дальнейшим исследованиям.


Родное управление магнитолой.

Родную магнитолу я уже разбирал, я знал что за проц там используется и хоть на этот проц datasheetа не найти, я стал искать магнитолы производившиеся на этом же проце. Поиски привели меня к CR-Vшной 2XN2, у который был обозначен вход управления, что означало то что принципиально проц это поддерживает.

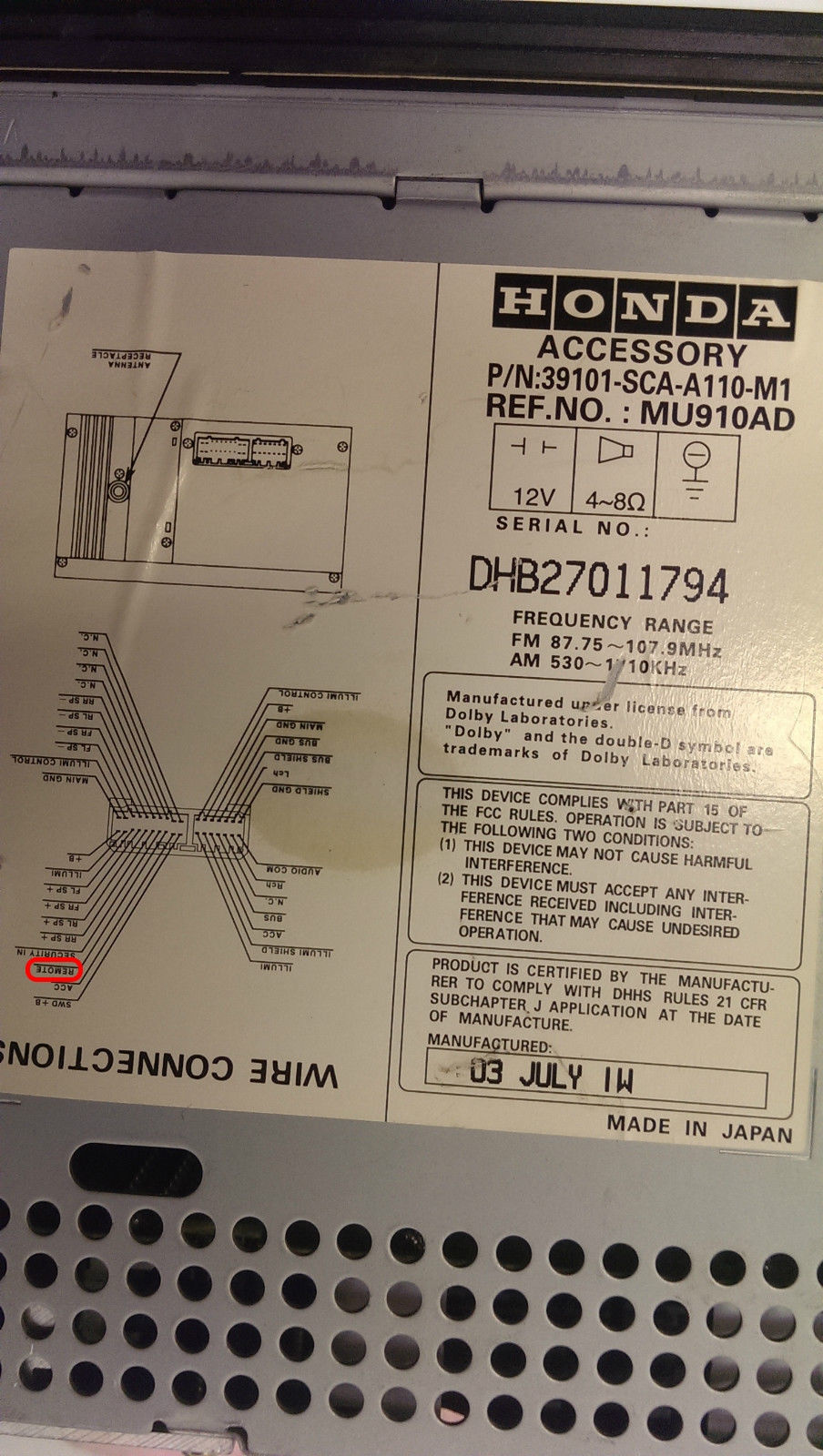

2XN2, она же Alpine MU910AD, она же 39101-SCA-A110-M1

Дальше нужен был эксперимент(Антоха, привет!)

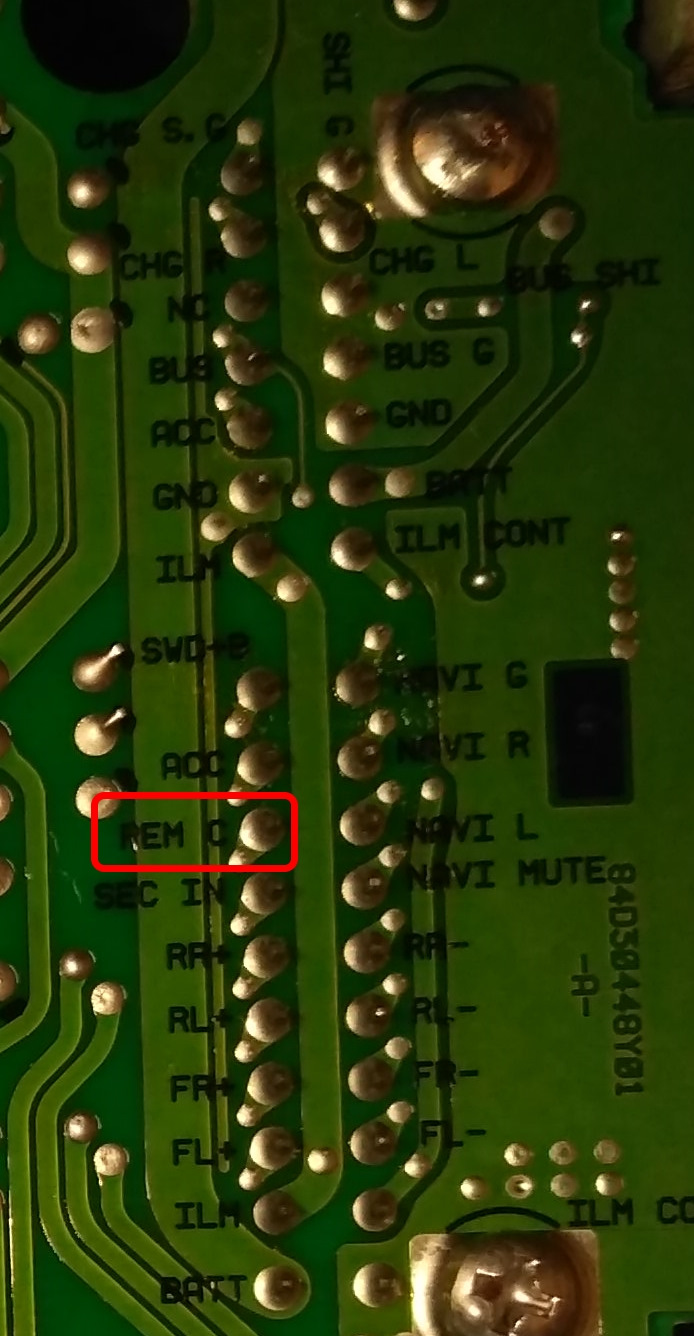

Снимаем и разбираем магнитолу, видим что разводка под управление(и даже навигацию) присутствует.

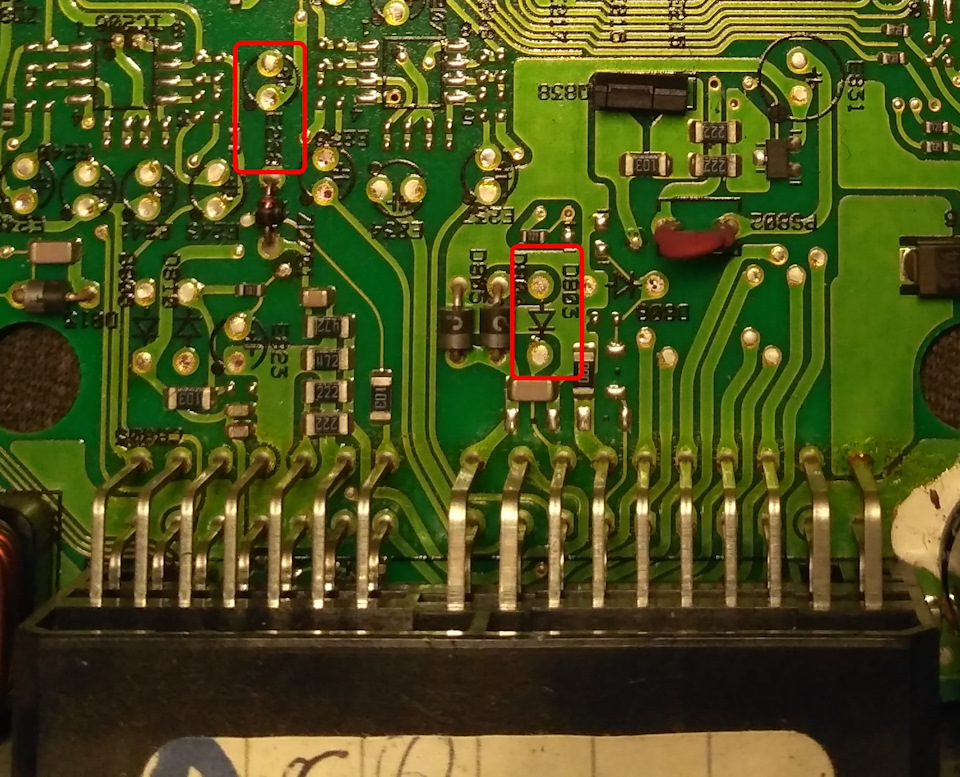

Начинаем смотреть цепь от ноги А3 до проца. Оказалось что не хватает всего одного диода чтобы начать.


Диод прямо над ногой, ещё отмечен конденсатор для сглаживания дребезга контактов, мы поставили 1µF 50V(родной по идее 2.2µF 50V), первый более-менее подходящий.

Управление обычное резистивное(масса замыкается через сопротивление на эту ногу).
Все номиналы пока предварительные, когда мне приедет руль, смогу проверить "на живую".
Режимов всего четыре:
OFF - Примерно 100 kohm (не нажато ни одной кнопки)
MODE - Примерно 36 kohm (переключает режимы FM1-FM2-AM-CD-CDChanger)
CH - Примерно 14 kohm (переключает каналы радио 1-2-3-4-5-6/треки)
(VOL.UP) - Примерно 5.1 kohm
(VOL.DOWN) - Примерно 3.3 kohm

---------- Сообщение добавлено 13.06.2017 в 21:54 ----------

Наконец-то всё проверил. Номиналы правильные. Единственное, на моем пульте сопротивления подключаются последовательно, это надо учитывать при подборе номиналов.

ЗЫ: по прозьбам трудящихся, забаненых на гугле, видео снятия магнитолы

А информации по 2 DIN магнитоле MATSUSHITA (Panasonic) штатной нету ? Возможна ли там подобная операция ? Просто так вскрывать не хочется.

Не, нету. На эту то добывалась опытным путем, т.к. datasheet на проц найти так и не удалось.
А чего за штатная 2din магнитола? Просто в мануале только 1dinовые кассетник и CD.

raven123,
хорошая инфа, думаю в факе ей место.
а может еще другу поколдовать? куда aux можно устроить в ней? тогда бы вообще ж сок был бы)

Сообщение от Johnny Bravo

raven123,
хорошая инфа, думаю в факе ей место.
а может еще другу поколдовать? куда aux можно устроить в ней? тогда бы вообще ж сок был бы)

если в ней разьем для CD чейнджера есть, то подключить туда USB + SD + AUX адаптер

Вряд ли. Ибо без надобности.
От пендосов досталась вставка в разрыв антенны с выходящими RCA. Так я её даже выкинул.

raven123,


3 39100-S5P-A91 TUNER ASSY., AUTO RADIO (40WX4) (MATSUSHITA)

Хороший мафон. 6 дисков, мпз. Ставился правда только с сентября 2004-го. Полное название - CQ-EH5460TU.
Даже сервисмануал есть.

По сервисмануалу есть какие-то ноги "Specification setting", если принцип задания тот же, то поиграться можно.
Готов принять в дар на эксперименты

---------- Сообщение добавлено 05.10.2017 в 19:45 ----------

Оказался прав. Надо передвинуть резистор R889(или 893?) на другие площадки.

raven123,
Нету лишних на опыты только тот что в машине. Соберусь с духом и сниму, посмотрю что и как. Магнитола действительно классная для штатной. И mp3 читает, и разъем под шнурок есть.

Выявился косяк.
Не читает CD.
Проглатывает компакт, пишет "track 00" и выплевывает обратно.
Когда забирал машину, точно читал, ибо предыдущий хозяин доставал при мне компакт из мафона.
Не знаю, связан он непосредственно с переделкой, или что-то криво собрали. Узнаю весной.
А так, не особо-то и надо

---------- Сообщение добавлено 30.06.2018 в 23:32 ----------

Банальная очистка линзы лазера помогла.
