Ремонт регулятора отопителя(холодный горячий воздух)

Добрый день!
Возникла проблема с регулировкой холодный горячий воздух, были заменены тросики и смазан пластиковый механизм регулировки положения заслонки. Эффекта ноль. Далее пришлось разбирать панель приборов.

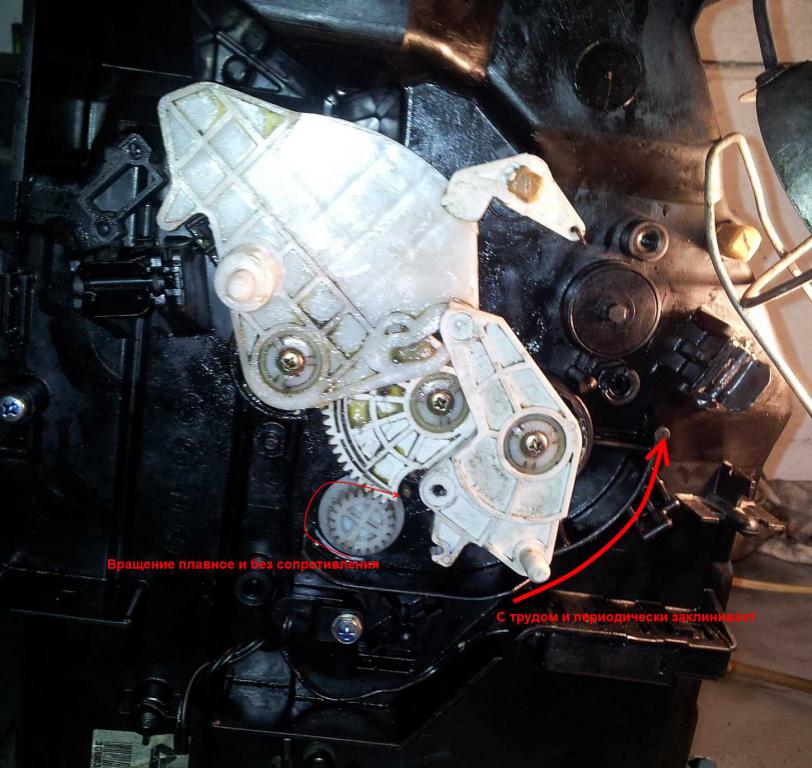

Выяснилось что сама заслонка в печке ходит плавно и легко, но как только подключаются в работу пластиковые шестеренки начинает клинить из за этого старые тросики и пошли на излом. Крутил вертел каждую детальку никаких заломов, всё ровно никакого криминала не нашел. Мистика, как только ставлю на свои места всё начинает крутиться с неимоверным усилием.
Подскажите поможет ли замена пластиковых деталей? (белые детальки 79108S6DG01 ) Может не хватает каких либо пружинок?
После сборки панели приборов на что обратить внимание? Как убедиться что всё собрано правильно?

Тоже сломал себе тросик на привод этой всей шняги, т.к. тросик оригинал гибкий многопроволочный в пластиковой оболочке. заменил на проволку от привода открытия капота ВАЗ 2105 (оболочку оставил родную), накрутив круглогубцами кольца по точному размеру оригинального тросика.
По сути шестеренки ходят с заеданием от старости, может люфт осевой(не радиальный) во втулках (которых как-бы нет изначально), может юзанье всего этого без солонного фильтра в течении 5 лет, хотя после замены тросика один фиг в холодное время с трудом переключается, в теплое время без усилий вообще легко. все равно полезу этим летом чистить и радиатор и шумку мутить и т.д.
Кстати проверь нормально ли краник открывается - закрывается, привод к нему идет через эту систему шистеренок. Краник под капотом.

---------- Сообщение добавлено 24.03.2013 в 17:44 ----------

А по твоему вопросу, это сто пудово смотри какая деталь у тебя люфт дает радиальный либо осевой, как найдешь наиболее люфтящую деталь, уменьшай люфт любыми способами (вставка втулок, шайб и т.д.). Тут как в часах камень протерся и все хана часам шестерни не крутятся.

Ну я в принципе уже заказал белые детальки 79108S6DG01, придут в лучшем случае через месяц вот тогда и отпишусь какой эффект будет от них.
А что по поводу проверки после разборки панели? Кто нибудь может подсказать про подводные камни? Что может не работать? Я конечно понимаю что проверять нужно всё, но мало ли есть у кого опыт по диагностике?

unimozg, Посмотри с другой стороны. Вон та шестерня маленькая белая, которая у тебя выделена красным. Напротив неё со стороны вентилятора, там тоже в отверстие вставляется палочка. Может эта палка просто у тебя выпала.
Ну и второй вариант - сама заслонка клинит. раз панель снял, то вытащить её труда не составит. А так то и с поставленной панелью её можно вытащить, правда надо кожух печки снимать.
Короче замена деталек скорее всего не поможет. Надо чистить заслонку.

Ну и ещё как вариант, посмотреть нормально ли краник печки открывается/закрывается через тросик. Но это маловероятно, скорее заслонка.

Такая же проблема! Краник в норме, все эти пластмасски целые, но очень туго переключается тросик гнется не вывозит. Снял центр. консоль, но да заслонки не достал!! Сказали нужно торпеду снимать ((( 5р. цена вопроса

Innuenze -- А так то и с поставленной панелью её можно вытащить, правда надо кожух печки снимать. ---- Расскажи как это можно сделать

Да там особо ничего сложного, по крайней мере в разборе ))) нету. Самое сложное на мой взгляд корпус печки споловинивать потом.
В общем бардачек откидываешь, там будет пластмасска, её надо отрезать, она не нужна. Потом открутить кронштейны бардачка, снять мозг, располовинить кожух вентилятора отопителя, поснимать пластмасски и добраться уже к боковине радиатора печки, а там прям рядом с ним эта заслонка.

Вот я фотоотчет делал с небольшими комментами - http://forums.drom.ru/albums/20162/2829847.html
Правда там надо справа налево смотреть. Т.е. 17 фотка это первая, а первая - это последняя.

В общем разбирай всё то, что мешает ))
Ах да, забыл. Самое сложное всё-таки вставить потом маленькую шестеренку справа. Ну в общем всё сам увидишь когда снимешь )) Главное не торопиться, а то мне пришлось 2 раза всё делать, забыл что-то закрутить.

Innuenze,
Попробую , но там этих датчиков

Innuenze,
Уточните что имеется ввиду "Напротив неё со стороны вентилятора, там тоже в отверстие вставляется палочка. Может эта палка просто у тебя выпала." ?

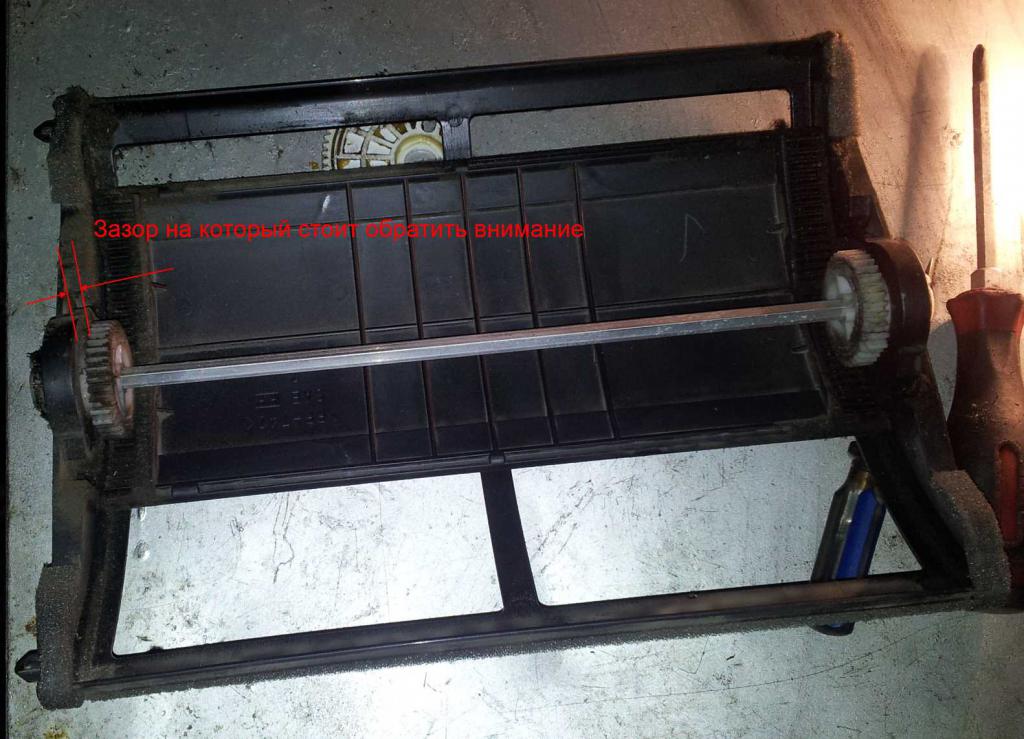

Саму заслонку из печки вытаскивал, прочистил, немного смазал проклеил отвалившийся порол.
Был небольшой косяк - внутренняя палочка не до конца распирала белые фишки которыми крепиться к корпусу печки сама внутренняя заслонка из за этого круглая пластмассовая деталь ( на картинке обозначена тонкой красной линией) болталась и шла на излом что вызывала проскальзывание всей заслонки. Теперь заслонка не проскальзывает. Сама заслонка ходит легко если крутить без всех элементов, но как только ставлю первую шестеренку появляется сопротивление которое можно с трудом преодолеть. Ничего вроде не болтается, не трется, втроем смотрели ничего не поняли ((( Можеть быть она так и должна ходить с усилием? У кого как ходит регулятор холодный/горячий воздух ?
Кто нибудь может выложить фотографию консоли той части что по ручником находиться? Есть подозрение что у меня что то левое приколхозили.

та же хх тросик выгибается и все!!! Я его снял недавно, думал надо будет пальцем поверну её сегодня полез настроить печку по погоде ))) и наеб.. этот мех вообще !!! Пиздец

---------- Сообщение добавлено 27.03.2013 в 20:15 ----------

А с другой стороны есть фотка

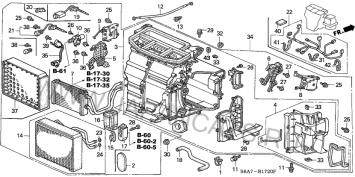

С другой стороны просто глухая стенка. Впринципе всё видно на схеме.

Шестеренки можно заказать без проблем на http://www.exist.ru/ только ждать придется месяц. Сам жду, по результату замены отпишусь.

Кто нибудь может выложить фотку торпеды из хетча? Интересует панель под ручником.
