Распиновка для магнитолы

Показано с 1 по 10 из 10
  1. #1
    Участник
    Регистрация
    29.01.2010
    Адрес
    Minsk
    Сообщений
    17

    По умолчанию Распиновка для магнитолы

    Перерыл пол нета, вопрос свой так и не решил.
    Подсабите а!
    Нелюди подняли магнитолу из Civic 2005 седан - канадец - причем не церемонясь резанули провода, в настоящий момент там лишь вязанка разноцветных проводков.
    Схемы распиновки с росписью по цветам я так и не нашел - может есть у кого !?

    Заранее благодарен!!!


  2. #2
    Старожил
    Регистрация
    10.01.2008
    Адрес
    Москва
    Сообщений
    1,793

    По умолчанию

    в факе картинку смотри

  3. #3
    c D15Z7 на В20В
    Регистрация
    11.06.2008
    Адрес
    Томск
    Сообщений
    3,475

    По умолчанию

    я когда менял свою все тестером вызванивал
    т.к. распиновка только на однодиновые, а у меня телевизир японческий стоял
    установка заняла около 2 часов в четыре руки

  4. #4
    Участник
    Регистрация
    13.12.2009
    Адрес
    ekaterinburg
    Сообщений
    23

    По умолчанию

    Цитата Сообщение от green.sda Посмотреть сообщение
    П
    Схемы распиновки с росписью по цветам я так и не нашел - может есть у кого !?

    Заранее благодарен!!!
    http://www.byminsk.com/honda.htm

    В моей кассетной был разъем 2-го типа в списке, далее тупо по одному проводку отрезал и подпаивал к ISO коннектору согласно его распиновке.
    Все работает.

    А отрезанного разъема не осталось?
    там ведь должны были куски проводов остаться
    Последний раз редактировалось fixed; 30.01.2010 в 12:43.

  5. #5
    Старожил
    Регистрация
    27.08.2008
    Адрес
    Стольный град
    Сообщений
    1,364

    По умолчанию

    я ваще тупо на скрутки с похожими проводами скрутил и везде угадал =)

  6. #6
    Старожил
    Регистрация
    30.03.2007
    Адрес
    Москва
    Сообщений
    516

    По умолчанию

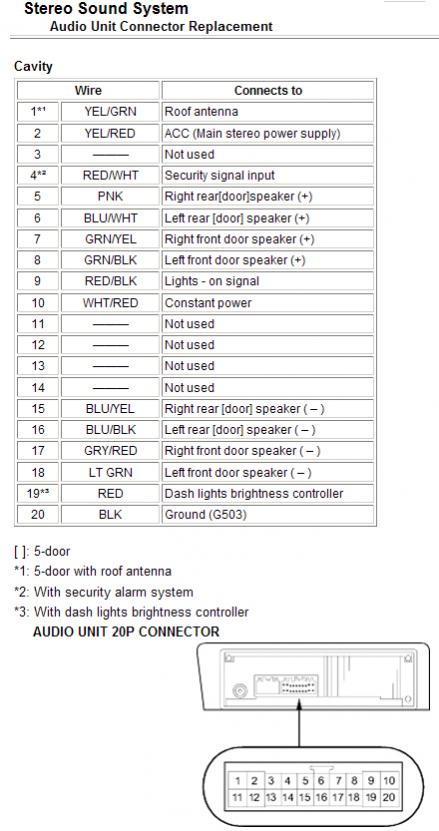

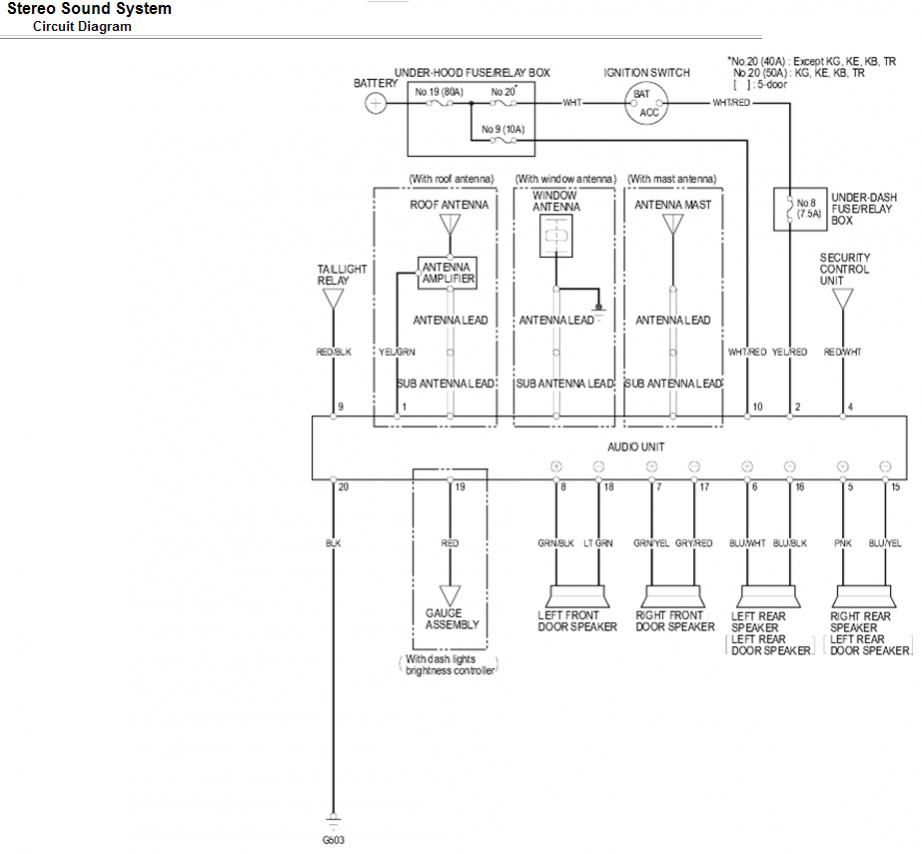

    Выдержка из мануала:
    Миниатюры Миниатюры Распиновка для магнитолы-1.jpg   Распиновка для магнитолы-2.jpg

  7. #7
    Автор темы
    Регистрация
    29.01.2010
    Адрес
    Minsk
    Сообщений
    17

    По умолчанию

    Цитата Сообщение от fixed Посмотреть сообщение
    http://www.byminsk.com/honda.htm

    В моей кассетной был разъем 2-го типа в списке, далее тупо по одному проводку отрезал и подпаивал к ISO коннектору согласно его распиновке.
    Все работает.

    А отрезанного разъема не осталось?
    там ведь должны были куски проводов остаться
    Отрезанного не осталось, срезаный пучок проводов разных цветов, разьем хондавский и не видел даже... думаю либо евро либо исошный. Поэтому и интересеуюсь какой проводок от чего

    ---------- Сообщение добавлено в 13:52 ---------- Предыдущее сообщение добавлено в 13:49 ----------

    Цитата Сообщение от LeoRider Посмотреть сообщение
    Выдержка из мануала:
    Спасибо, буду пробывать.!

    p.s. А где этот мануальчик глянуть можно!?))

  8. #8
    Участник
    Регистрация
    24.10.2009
    Адрес
    Череповец
    Сообщений
    15

    По умолчанию

    сделай запрос, отправлю ссылку книги в личку

  9. #9
    Автор темы
    Регистрация
    29.01.2010
    Адрес
    Minsk
    Сообщений
    17

    По умолчанию

    Мои благодарности всем кто откликнулся. буду ковырять.... !))

  10. #10
    Старожил
    Регистрация
    27.08.2008
    Адрес
    Стольный град
    Сообщений
    1,364

    По умолчанию

    green.sda,
    для этого мы и пришли на эту землю...
