    Здрасти всем)) на сегодняшний день, насколько я понял, информации на форуме, о том как снять и разобрать зеркало нет. Все ссылки приведенные в топе с течением времени оказались битыми
    Случилось так что мне нужно было поменять левое зеркало, родное зеркало пострадало при ДТП, и так представляю
    фотоотчет о том КАК РАЗОБРАТЬ ЗЕРКАЛО , замена зеркала на авто будет описан позже на словах, фото не сделал.

    И так, что мы имеем: зеркало б/у куплено на авторазборке, не крашенное, БЕЗ электропривода складывания, 7-ми контактное (со складывание 9-ти контактное.)
    В устройстве между "со складывание" и "без складывания" большой принципиальной разницы быть не должно по идее.

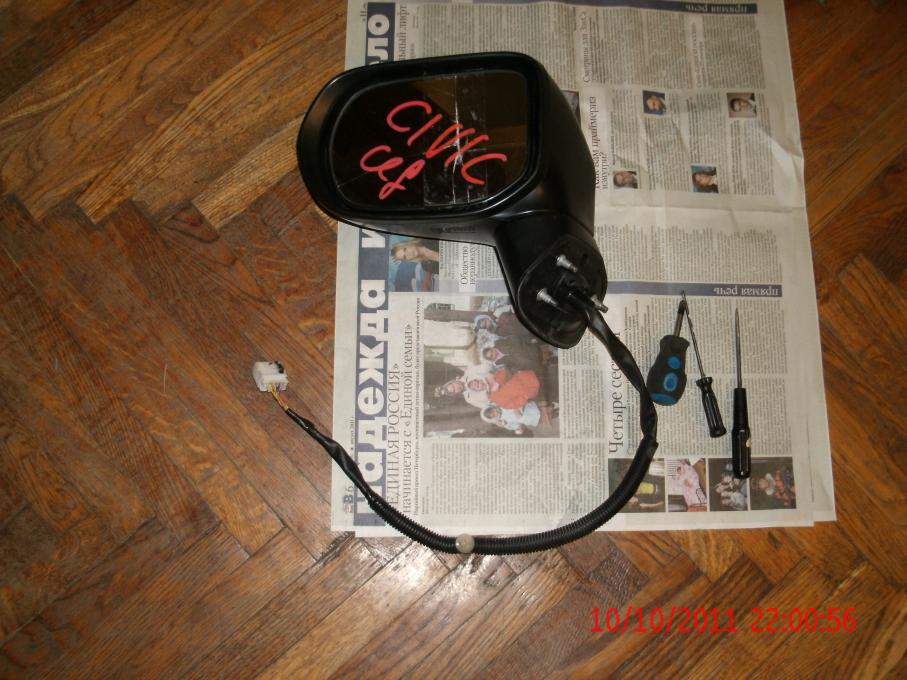

    1) Собственно зеркало в сборе:
    Вложение 83912

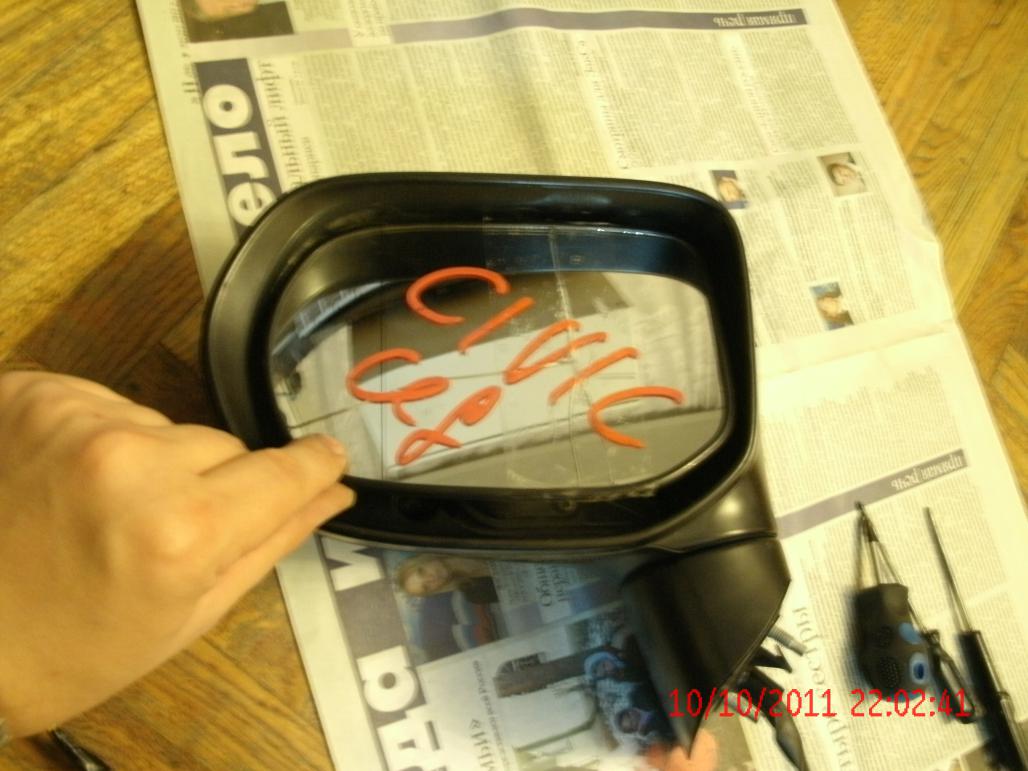

    2) Первым делом надо снять зеркальный элемент, что бы это сделать без поломок (трескается легко!), нужно руками тянуть его за нижний край на себя. Если не получается (а получатся скорее всего не будет) нужно взять отвёртку и поддеть крепление, где крепления смотрим следующие фотографии.
    Вложение 83913

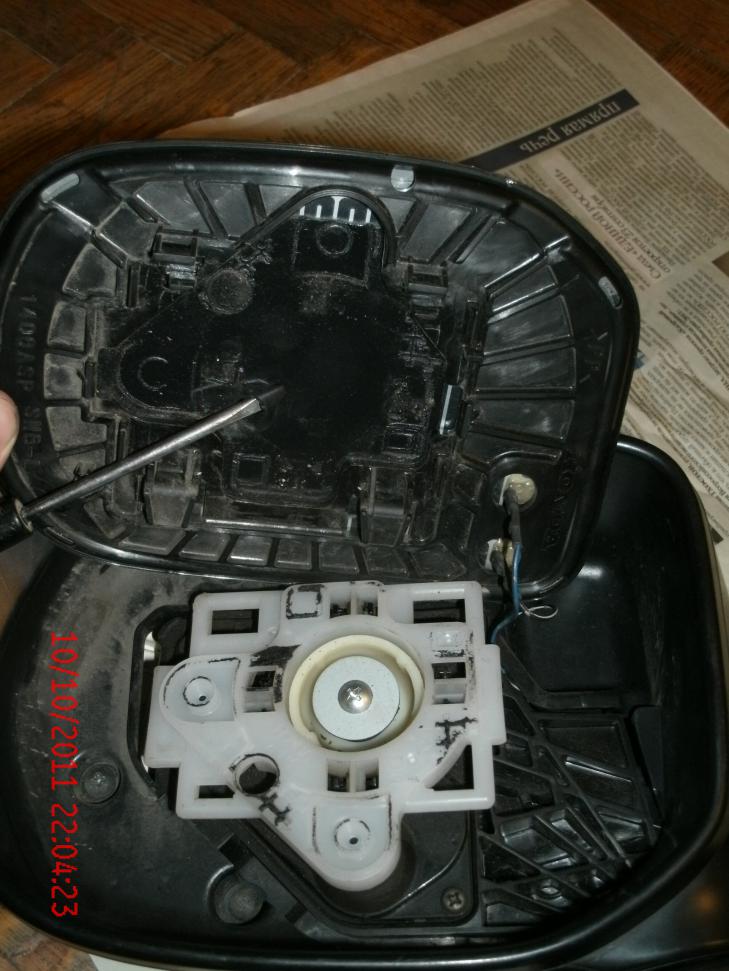

    3) Так вот, скорее всего отделить легко зеркальный элемент не получится, ибо помимо защёлок, он еще подклеен на некое вещество типо герметика:
    Эта черная субстанция и является основной проблемой при отделении зеркального элемента (
    Вложение 83911

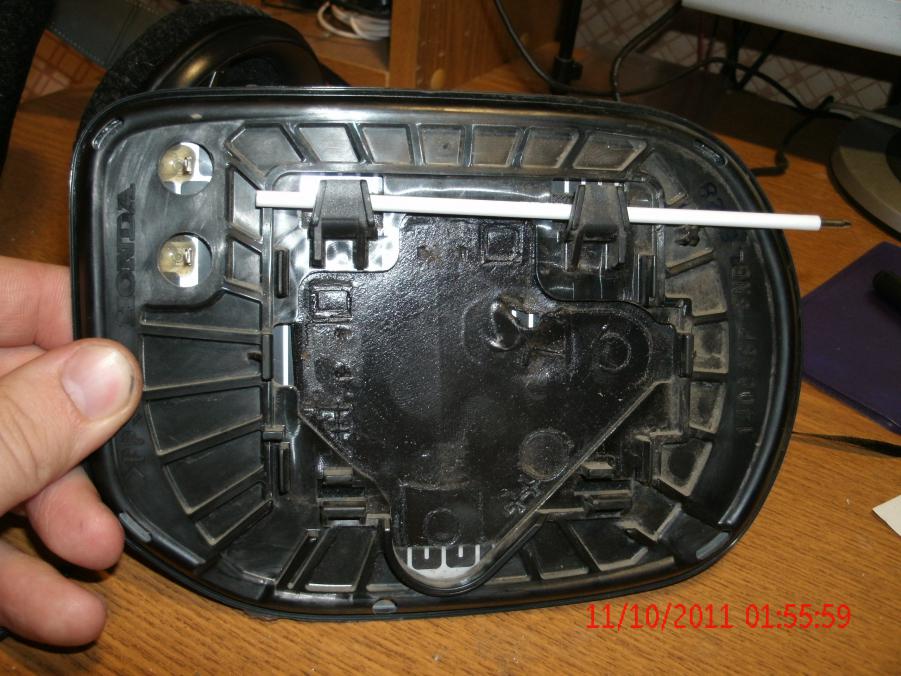

    4) Суть крепления зеркльного элемента вот в чем, в верхней части там крючечки:
    (белый это стежень от ручки для наглядности)
    Вложение 83921

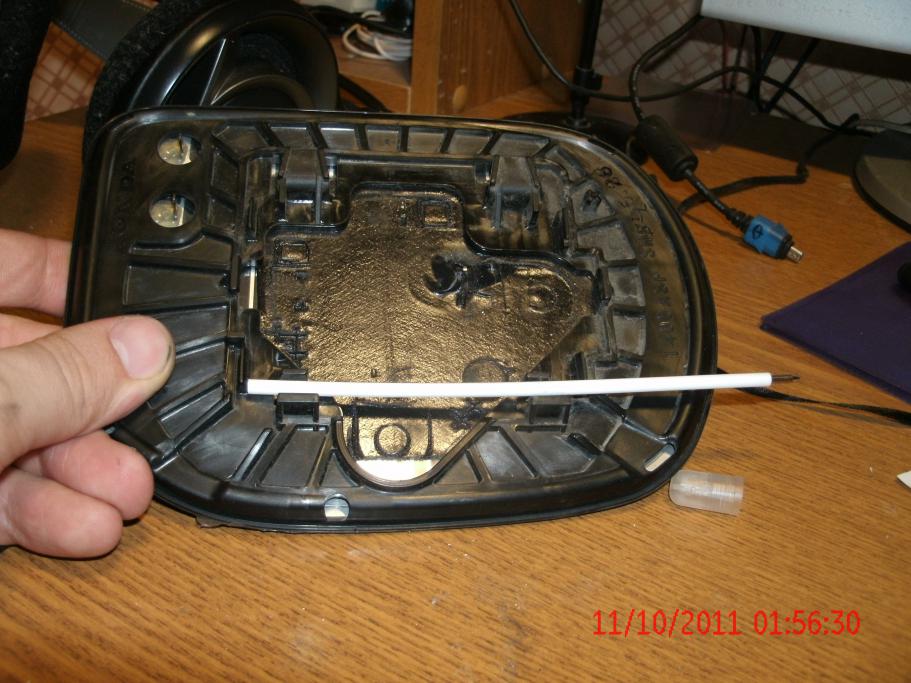

    А в нижней защелочки:
    (белый это стежень от ручки для наглядности)
    Вложение 83922

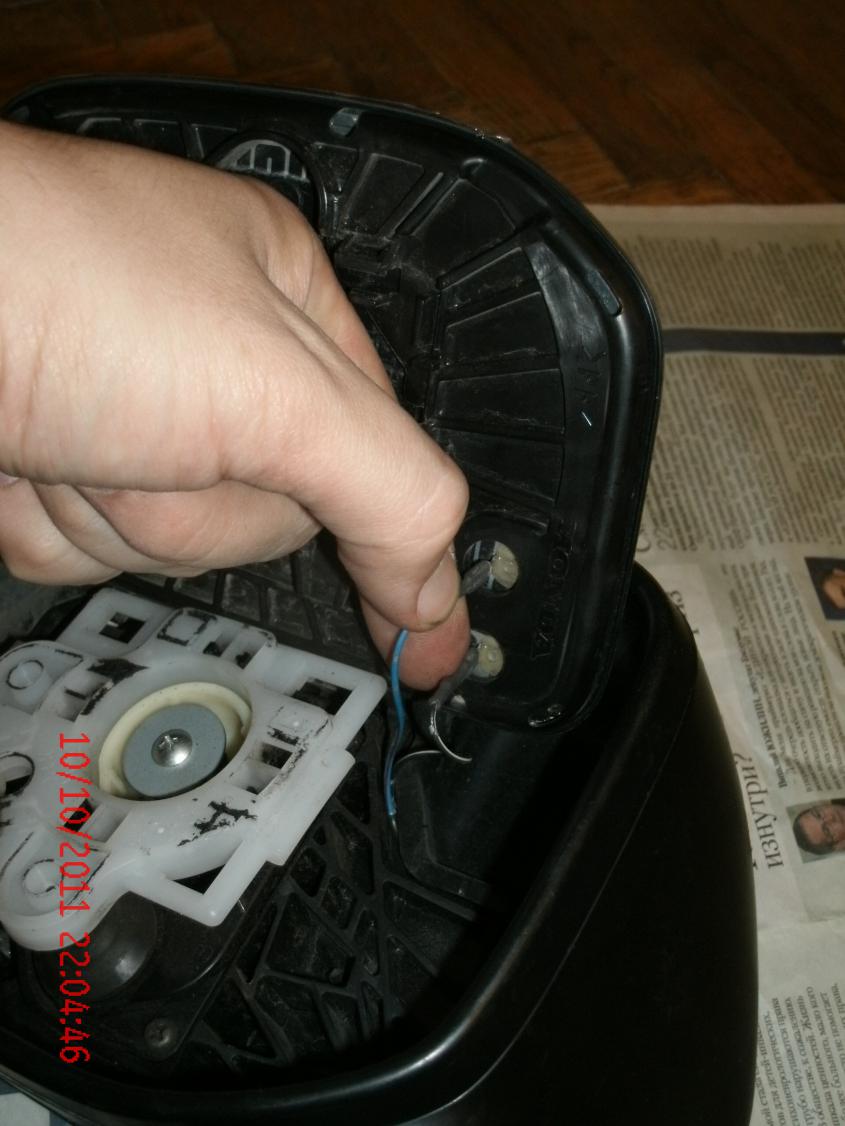

    5) В итоге помучавшись снимаем зеркальный элемент, далее отсоединяем проводки обогрева
    Вложение 83923

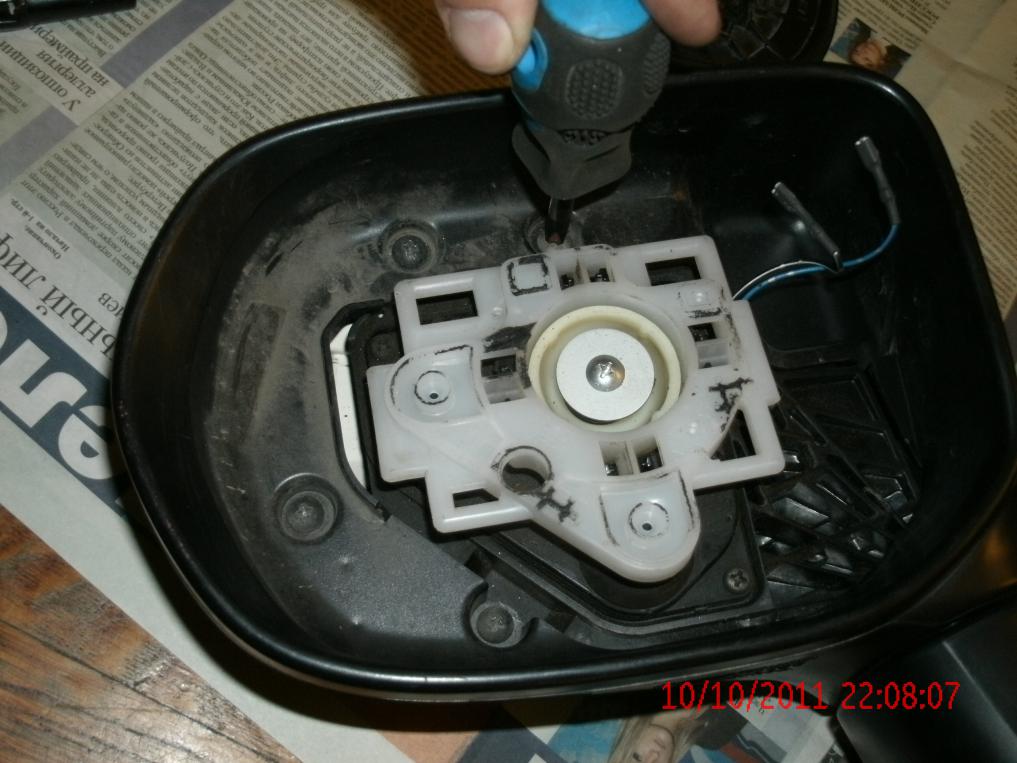

    6) Теперь видим 4 винта, берем отвёртку и откручиваем
    Вложение 83926

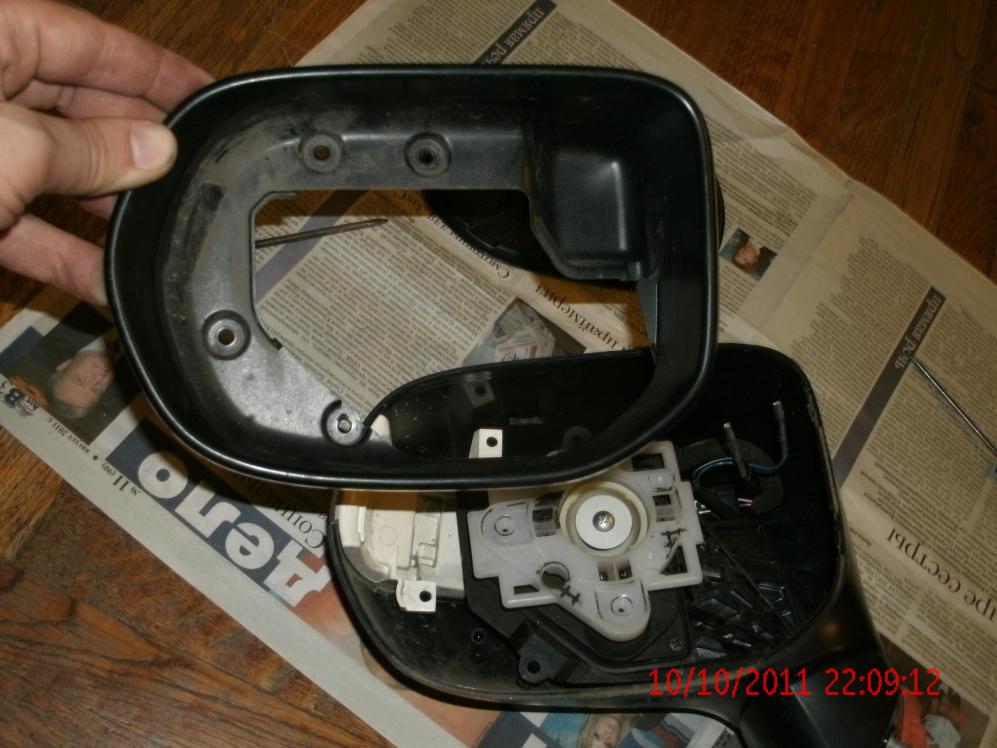

    получаем следующее:
    Вложение 83925

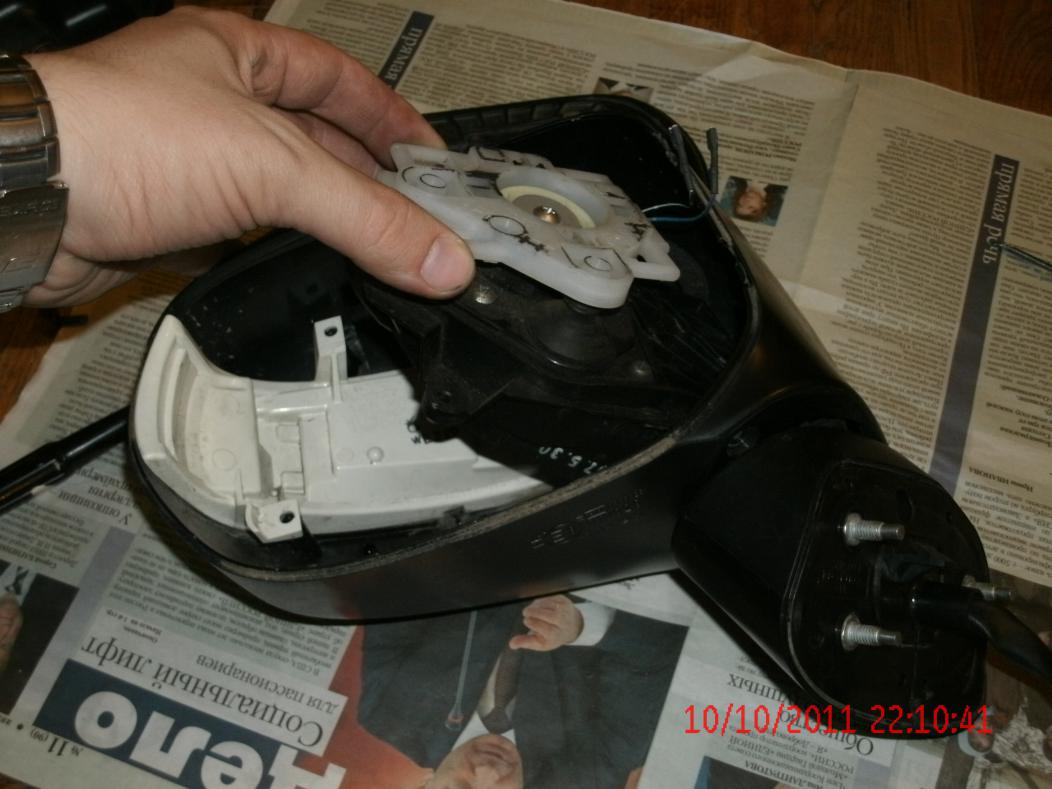

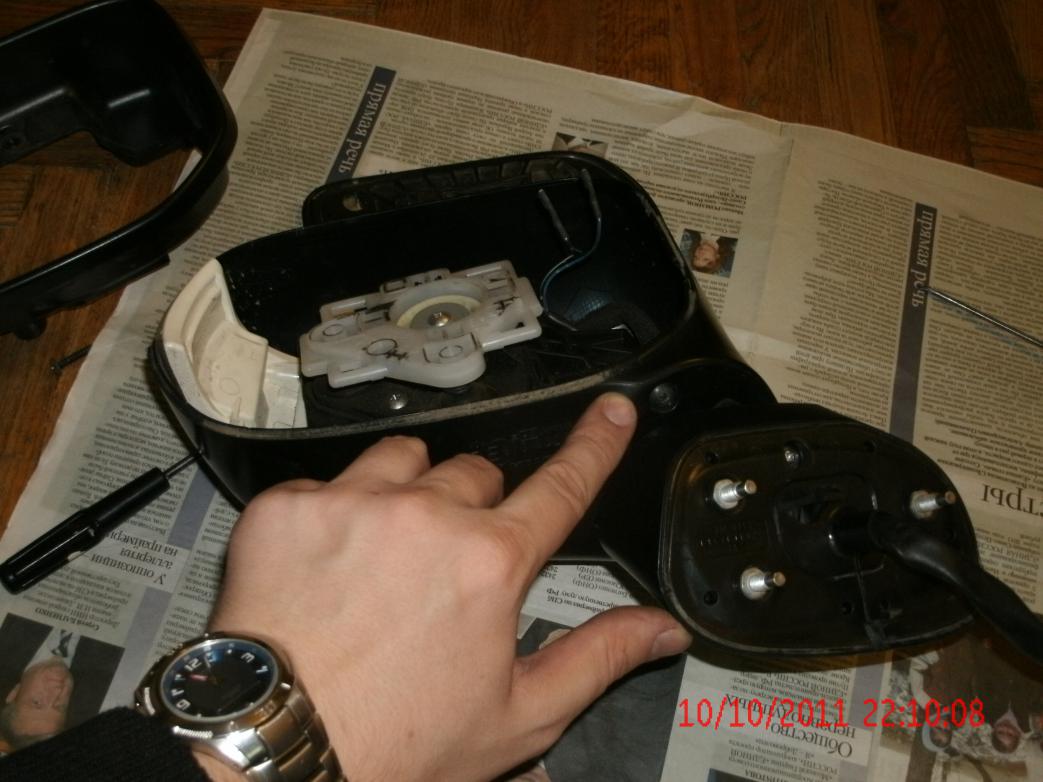

    7) Далее приводим механизм складывания зеркала в положение "сложено" , то есть проворачиваем корпус относительно "подставки" и находим еще один винтик.
    Винтик этот крепит внутренний механизм регулировки зеркала к корпусу:
    Вложение 83927
    Вложение 83928
    Миниатюры Миниатюры Разбираем боковое зеркало-gedc1465.jpg   Разбираем боковое зеркало-gedc1458.jpg   Разбираем боковое зеркало-gedc1461.jpg   Разбираем боковое зеркало-gedc1495.jpg

    Разбираем боковое зеркало-gedc1498.jpg   Разбираем боковое зеркало-gedc1466.jpg   Разбираем боковое зеркало-gedc1472.jpg   Разбираем боковое зеркало-gedc1471.jpg

    Разбираем боковое зеркало-gedc1473.jpg   Разбираем боковое зеркало-gedc1474.jpg


  2. #2
    Автор темы
    Регистрация
    12.01.2009
    Адрес
    Санкт-Петербург
    Сообщений
    2,797

    По умолчанию

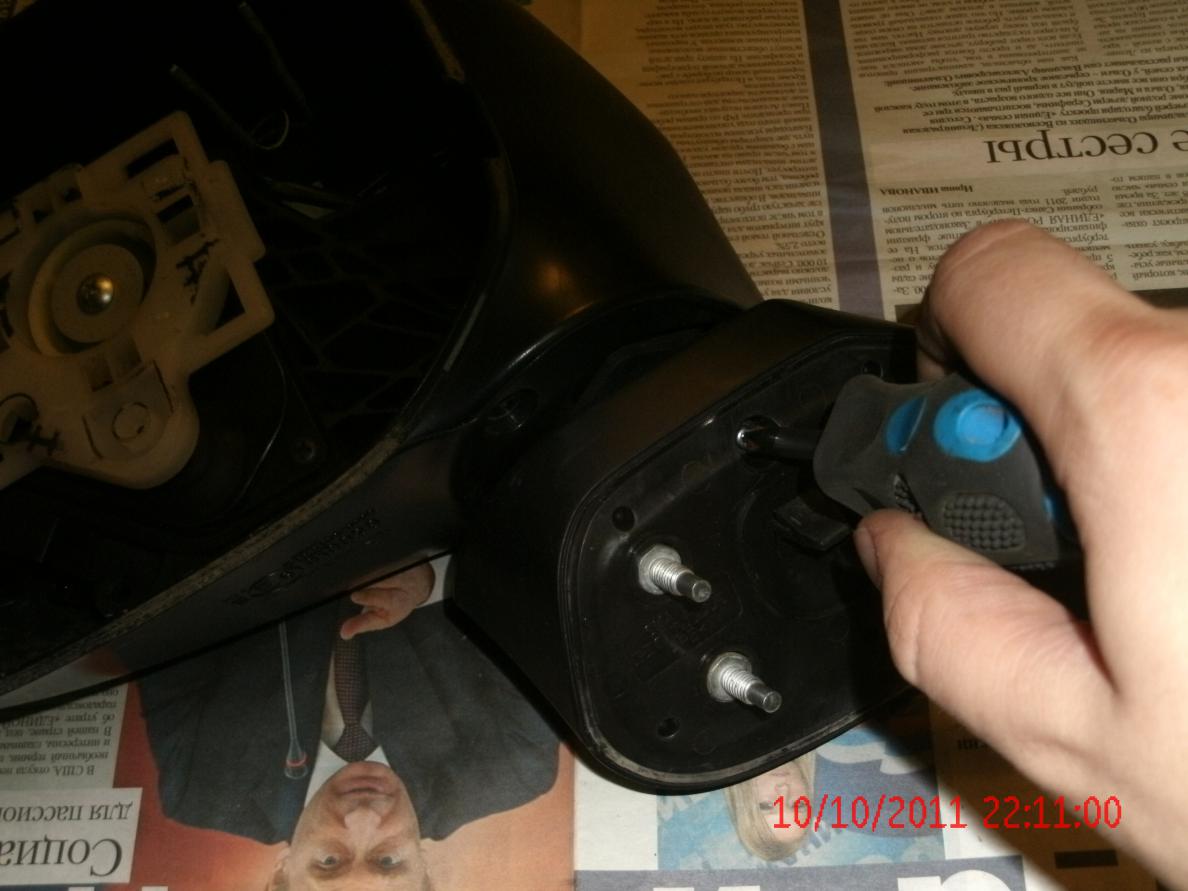

    8 ) Далее откучиваем маленький винтик на "подставке":
    Вложение 83929

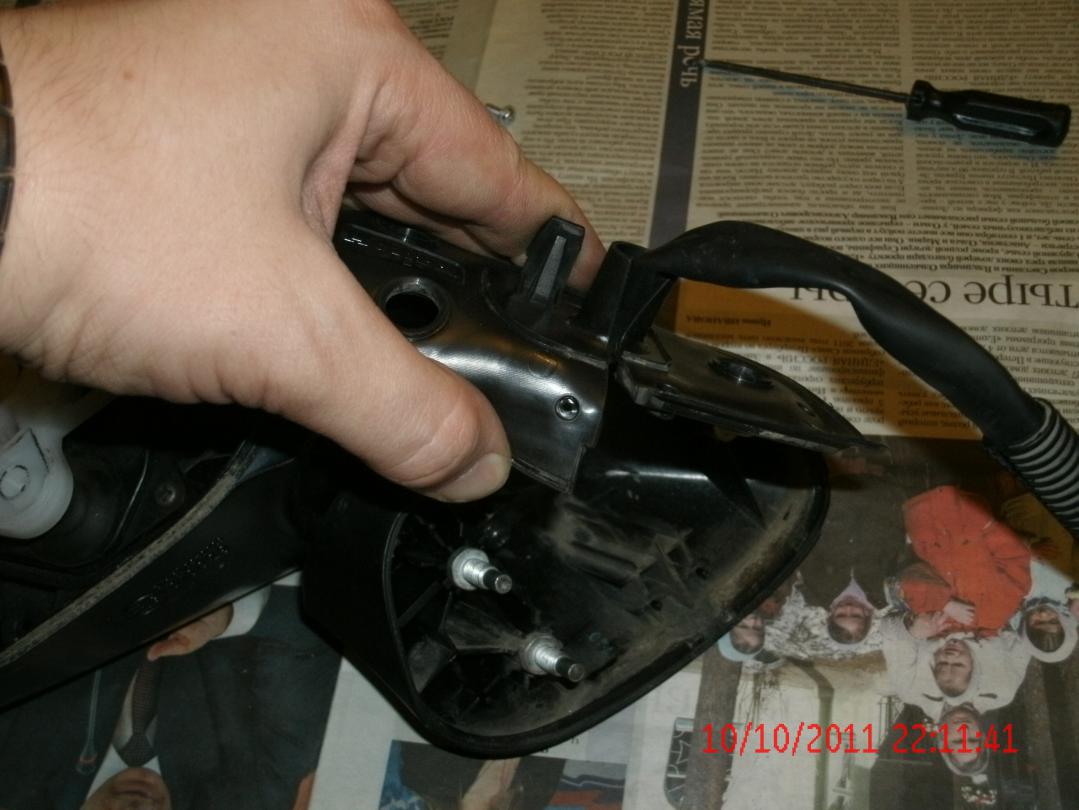

    и снимаем мягкую прокладку, она имеет разрез, можно легко её снять со шлейфа с проводами:
    Вложение 83930

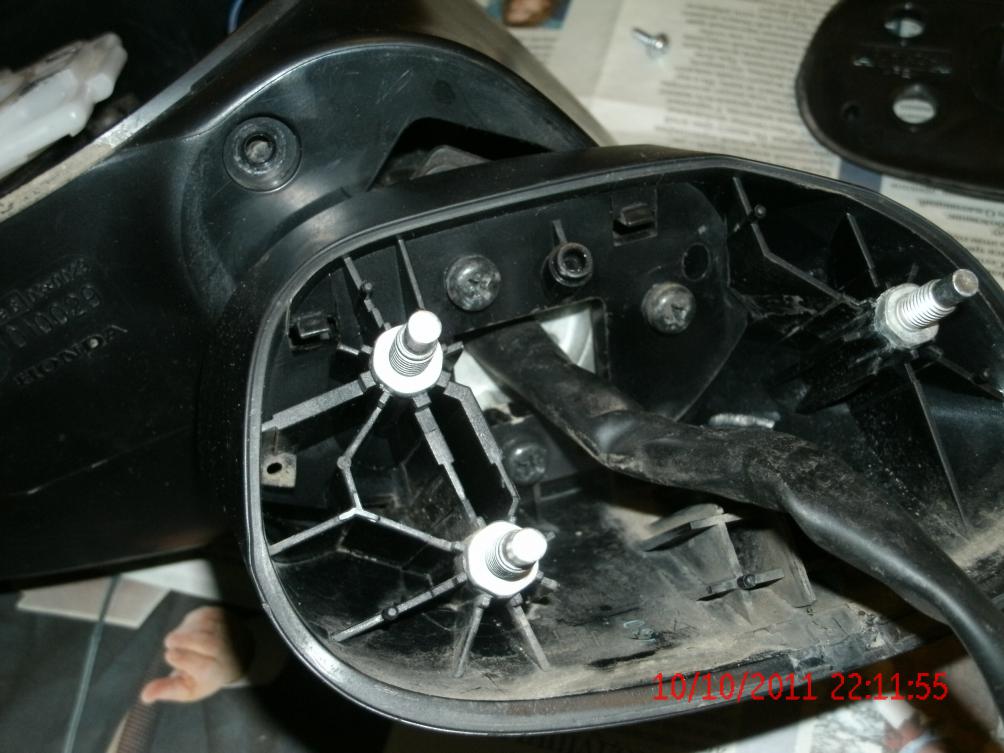

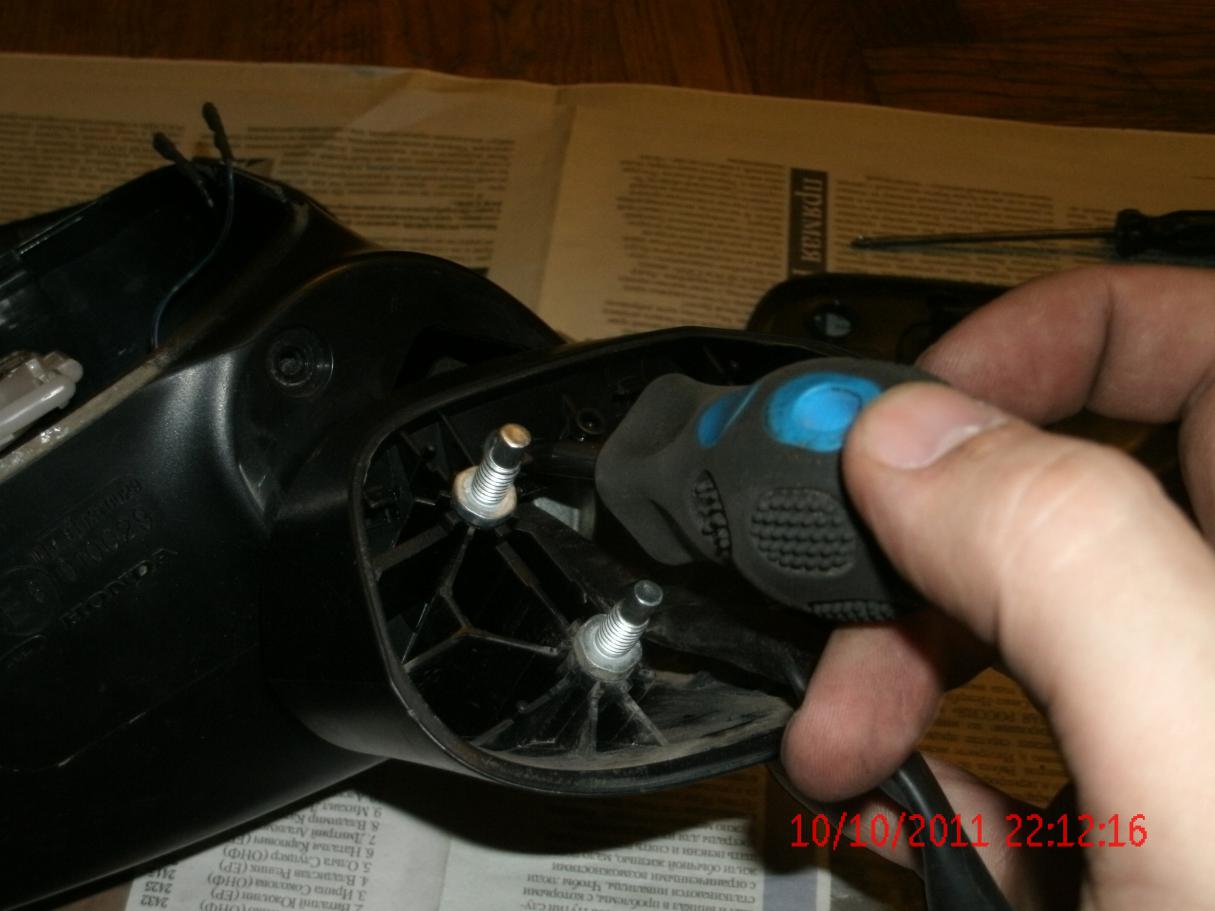

    9) Находим еще 3 винта, выкручиваем
    Вложение 83931
    Вложение 83932

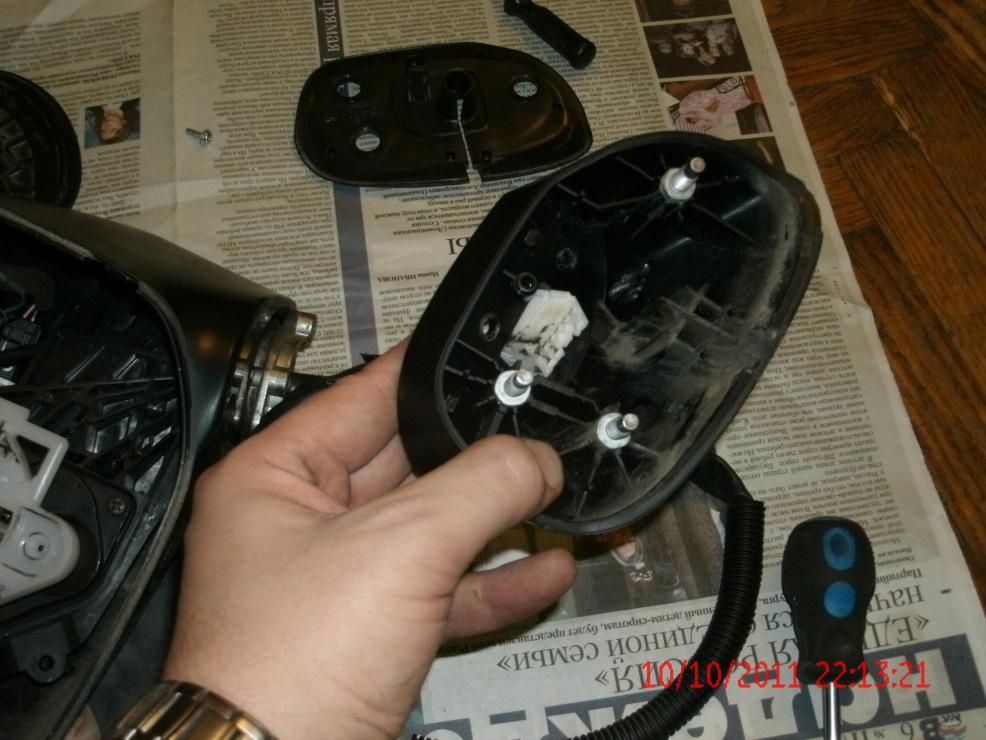

    снимаем "подставку", разъём свободно проходит через отверстие:
    Вложение 83933

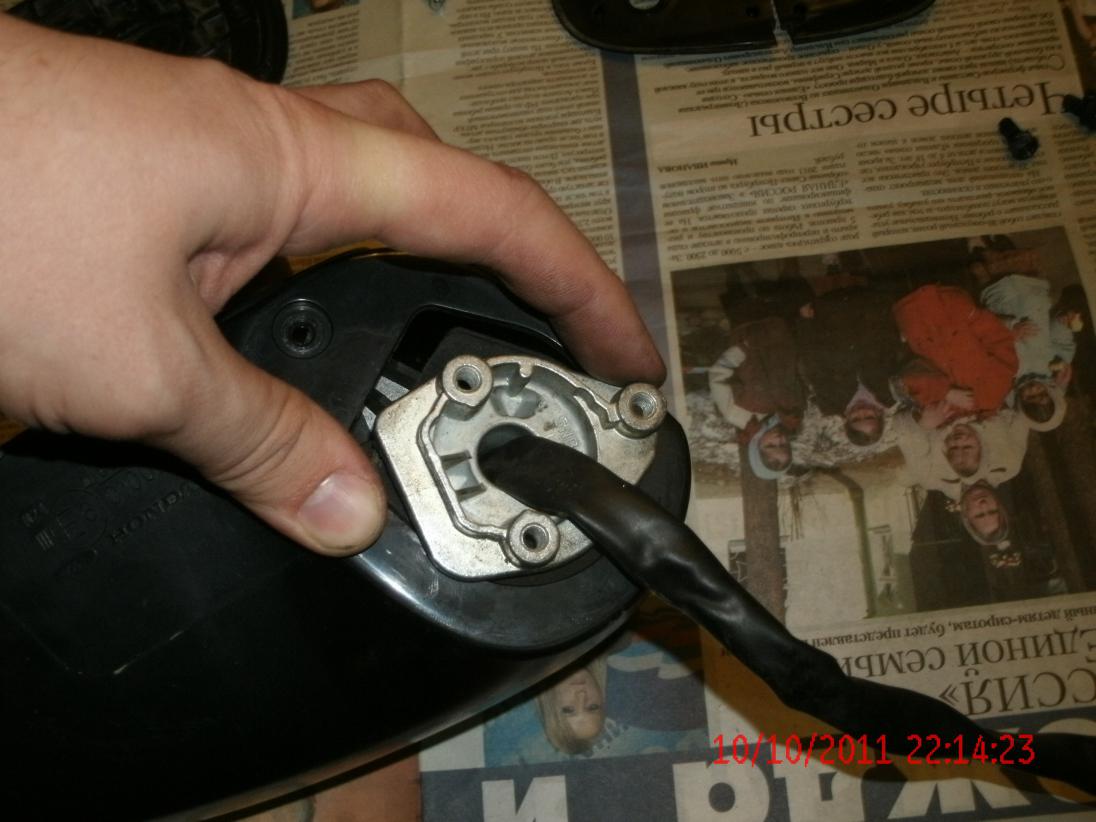

    10) Теперь переводим механизм вращения зеркала обратно в положение "зеркало разложено":
    Вложение 83934
    и теперь свободно вынимаем внутренний механизм вместе с указателем поворота:
    Вложение 83939

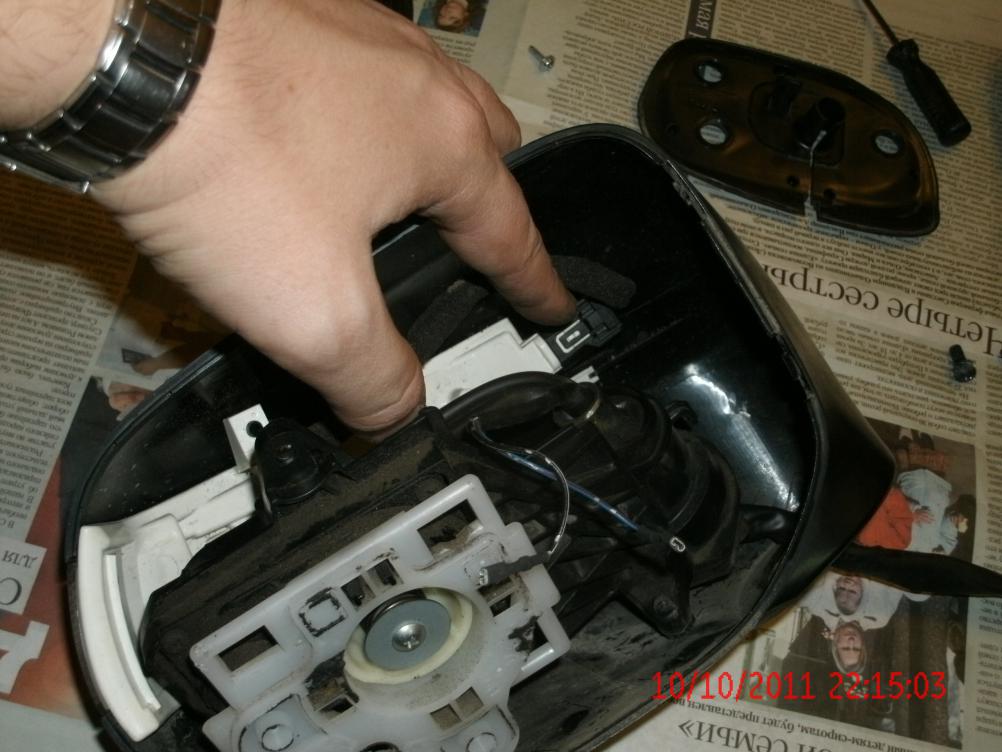

    вынимаем без фанатизма, помним что поворотник еще подключен:
    Вложение 83936

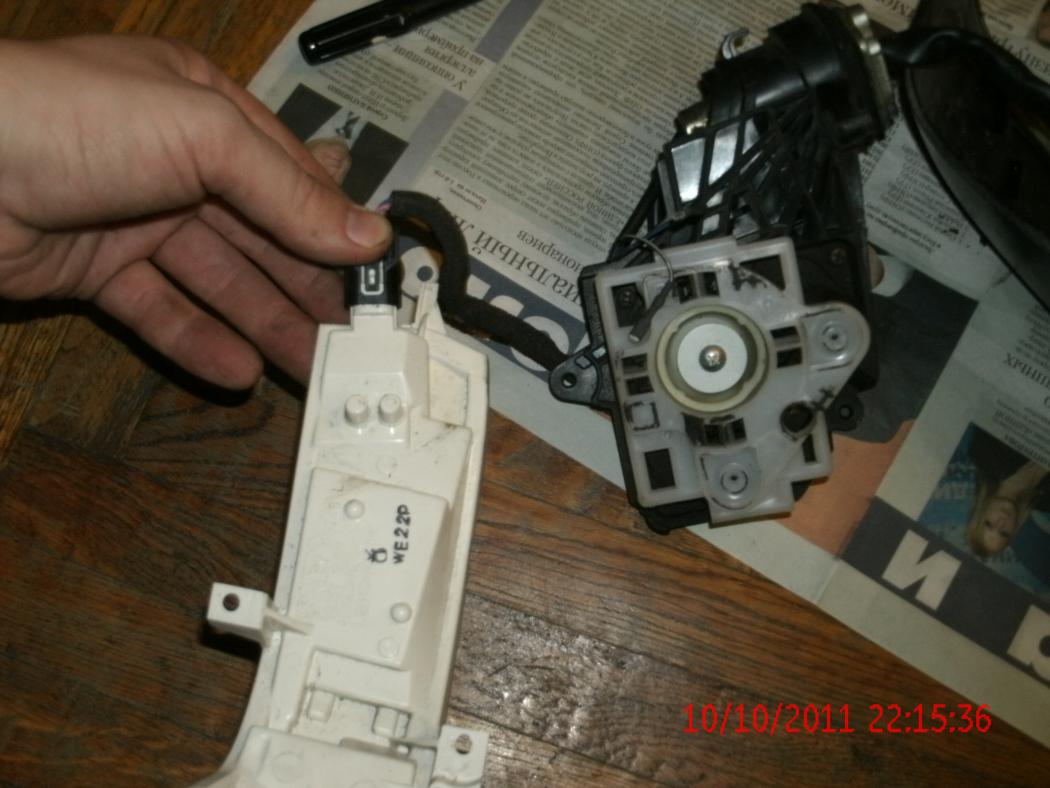

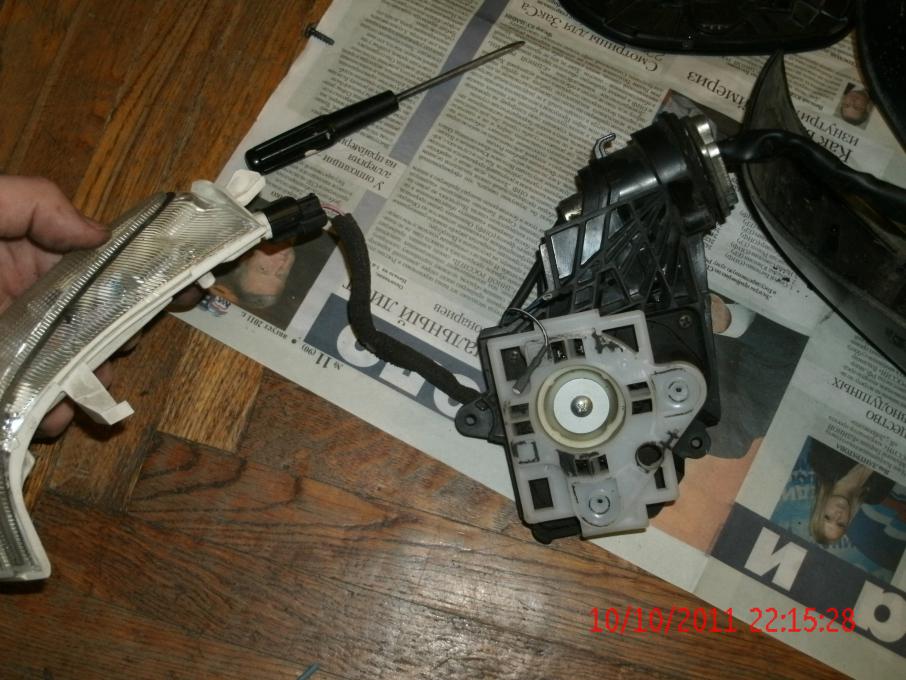

    11) Вынув начинку, отключаем указатель поворота:
    для желающих заменить там лампочку, никакой лампочки там НЕТ, светодиоды там и плафон НЕ разборный
    Вложение 83937
    Миниатюры Миниатюры Разбираем боковое зеркало-gedc1475.jpg   Разбираем боковое зеркало-gedc1476.jpg   Разбираем боковое зеркало-gedc1477.jpg   Разбираем боковое зеркало-gedc1478.jpg

    Разбираем боковое зеркало-gedc1480.jpg   Разбираем боковое зеркало-gedc1482.jpg   Разбираем боковое зеркало-gedc1485.jpg   Разбираем боковое зеркало-gedc1487.jpg

    Разбираем боковое зеркало-gedc1486.jpg

  3. #3
    Автор темы
    Регистрация
    12.01.2009
    Адрес
    Санкт-Петербург
    Сообщений
    2,797

    По умолчанию

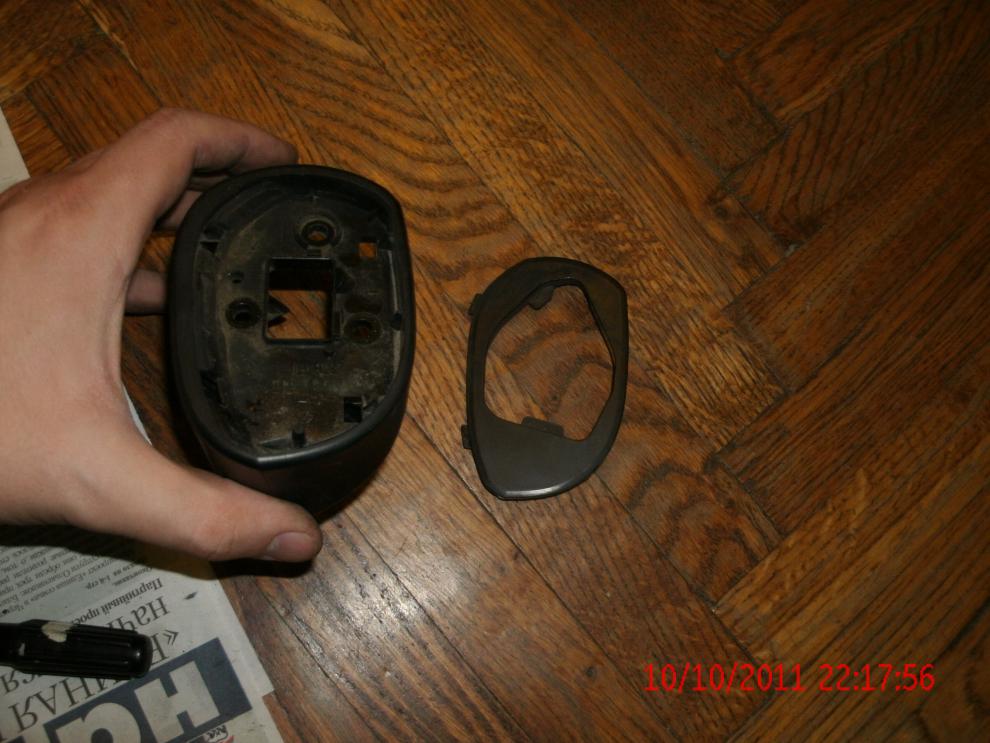

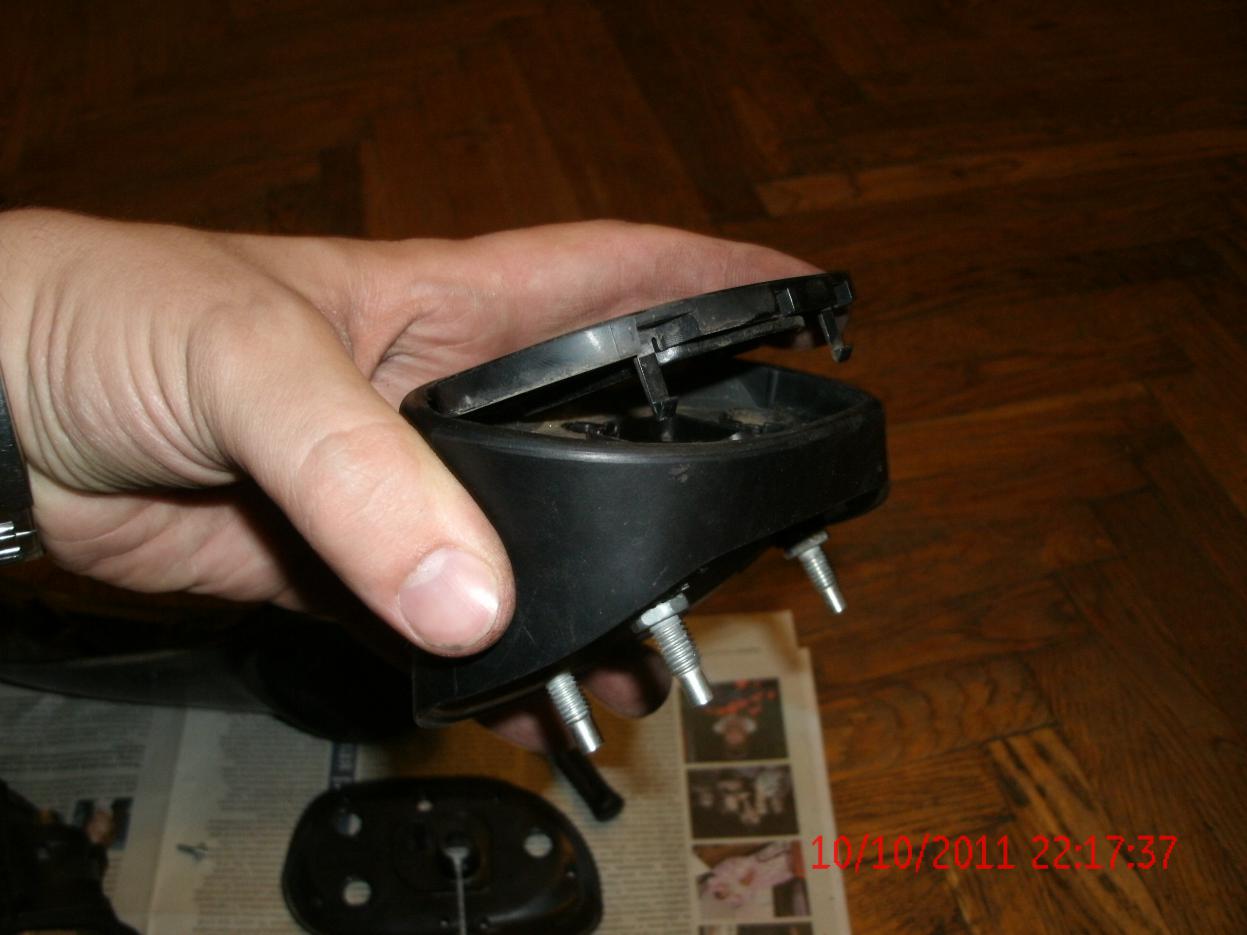

    12) "Подставка" эта деталька между корпусом зеркала и самой дверью, имеет вот такую частичку съёмную, что то типа прокладки. на двух защелках, снимается легко:
    Вложение 83940
    Вложение 83941

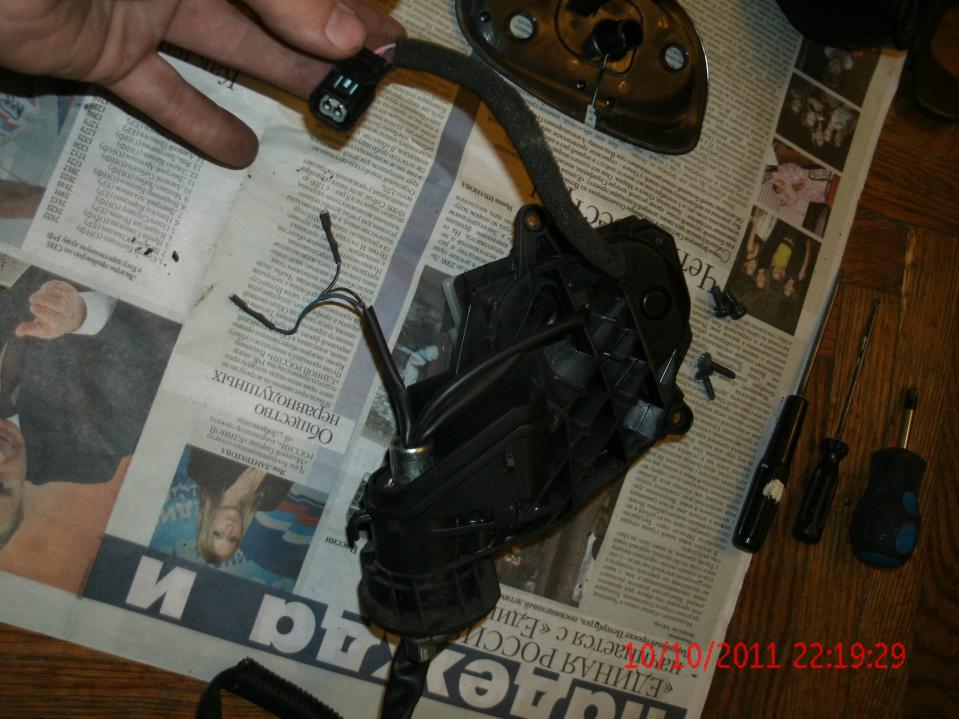

    14) Механизм с обратной стороны выглядит вот так:
    В руке разъём указателя поворота, чуть ниже 2проводка обогрев зеркала.
    Сам мехнизм не разборный, хотя расковырять можно )) На экзисте продают в сборе, как на фото, со шлейфом проводов)
    Вложение 83942

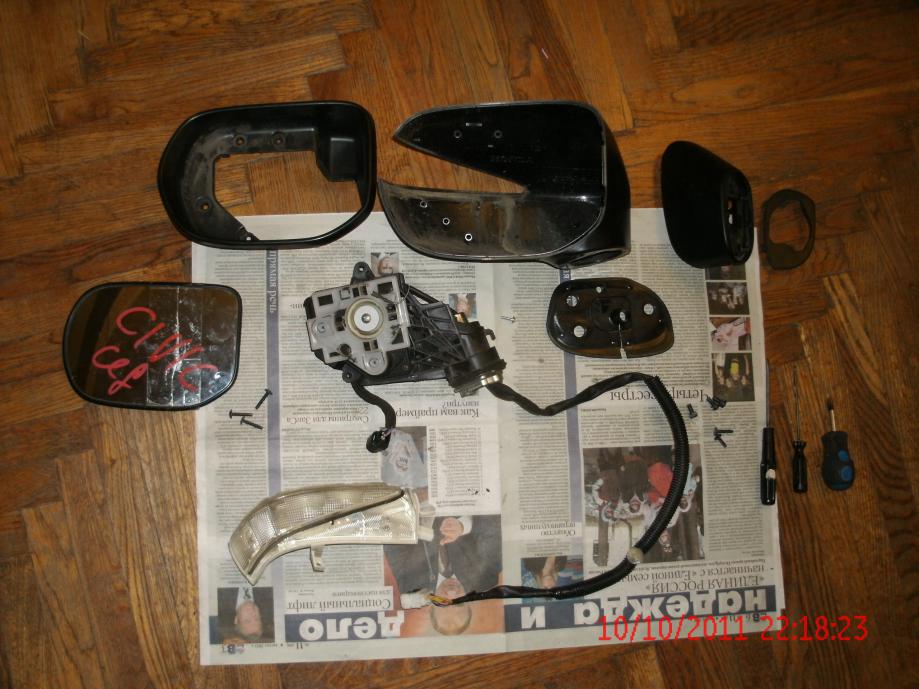

    15) Ну и финишное фото:
    Вложение 83943
    Миниатюры Миниатюры Разбираем боковое зеркало-gedc1488.jpg   Разбираем боковое зеркало-gedc1490.jpg   Разбираем боковое зеркало-gedc1493.jpg   Разбираем боковое зеркало-gedc1492.jpg


  4. #4
    Автор темы
    Регистрация
    12.01.2009
    Адрес
    Санкт-Петербург
    Сообщений
    2,797

    По умолчанию

    Рассказ о том как крепится к двери и как поменять сваяю завтра, ща спать

    К читающим и критикующим просьба: прочитайте и напишите всё ли вам понятно? нет ли пробелов или неясностей в изложении? Критика по существу принимается, цель: что бы отчет был максимально понятен для впервыезалезающего.
    я вот вообще наобум полез - зеркальный элемент треснул, хорошо на старом зеркале целый остался)))

  5. #5
    Участник
    Регистрация
    09.08.2011
    Адрес
    г. Москва. (ВАО)
    Сообщений
    21

    По умолчанию

    Всё понятно! Доступно! Мне снесли зеркало вчера ,твой отчет очень помог.

  6. #6
    Новичок
    Регистрация
    18.03.2013
    Адрес
    Трехгорный
    Сообщений
    1

    По умолчанию

    Ребят не подскажите кто сталкивался с зеркалом производство тайвань (не оригинал) пришло зеркало нужно разобрать для покраски а снять зеркальный элемент по вышеуказанному не получается не вижу я там этих креплений как было показанно, может есть разница в конструкции зеркал? и еще может подскажите когда зеркало снесли не работают попоротники не один и сигналка не закрывает с чем может быть связанно и куда смотреть первым делом

  7. #7
    Автор темы
    Регистрация
    12.01.2009
    Адрес
    Санкт-Петербург
    Сообщений
    2,797

    По умолчанию

    Murex,
    видимо конструкции разные да, сам не сталкивался.
    при сносе зеркала видимо произошло замыкание, вероятно предохранитель сгорел или реле, и сигнализация была подключена к поворотникам)
    имхо)

  8. #8
    Новичок
    Регистрация
    22.04.2010
    Адрес
    Спб
    Сообщений
    5

    По умолчанию

    Ребята, подскажите плз! Дочка сегодня утром об грузовик снесла зеркало. Оно вылетело из гнезда и повисло на проводе. Мужчина, водитель грузовика вставил его просто обратно в разъем, заправив туда и провод, они проверили электрика работает, и так и разъехались. Но по сути зеркало же не закреплено, или его и не нужно закреплять? Вот сидим и думаем ехать к дилеру или нет? Автомобиль Хонда цивик хечбек 8 поколения
    П.С. Все как всегда, сначала в панике задала вопрос, потом поостыв и прочитав всю статью нашла ответ) Спасибо автору за действительно детально ясный материал, оч помог!
    Последний раз редактировалось ИринаСпб; 13.06.2013 в 09:21.

  9. #9
    Автор темы
    Регистрация
    12.01.2009
    Адрес
    Санкт-Петербург
    Сообщений
    2,797

    По умолчанию

    ИринаСпб,
    не торопитесь, материал по зеркалу касается седана, у хетчбека похожая конструкция, но оно другое всё-таки.
    Если уж вырвали и висело, то сломано оно однозначно, требуется ремонт(

  10. #10
    Участник
    Регистрация
    31.08.2008
    Адрес
    город на Неве
    Сообщений
    299

    По умолчанию

    Я так понял, что речь идет о зеркальном элементе. Если он ( элемент) нормально держится в зеркале, то ничего там не сломано.
