Самостоятельная установка парктроника

Самостоятельная установка парктроника на 5D с выносом монитора на торпеду.
Все работы проводились в условиях обычного гаражного бокса без ямы.
Что нужно было для установки:
- сам парктроник в комплекте
- источник света (лампа) и второй источник света – фонарик (для использования в ограниченном пространстве)
- изолетна
- нож
- кусок толстой проволоки, до 2 метров (отлично подходит от стандартной бытовой электросети)
- клей прозрачный (маленький тюбик)
- метр для разметки дырок на бампере
- дрель
- пластиковые зажимы для крепления проводов
- тестер (для определения необходимых проводов в проводке автомобиля)
- отвертка крестовая, отвертка плоская
- набор ключей

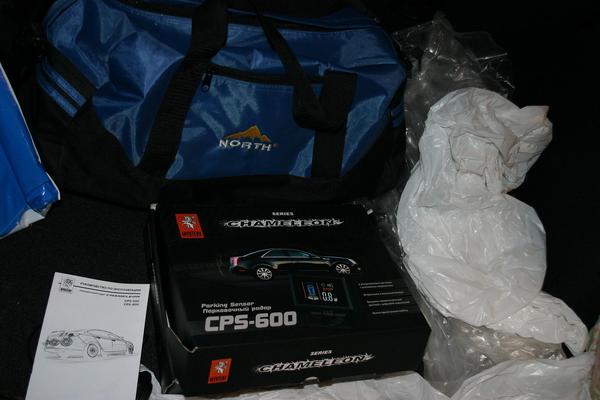

Устанавливался вот этот парктроник на 6 датчичков (2 передних, 4 задних),
Фото - http://www.civic-club.ru/forum/attac...1&d=1237227718
но обращаю внимание – передние датчики не устанавливал, пока в них нет необходимости, да и нужно еще делать кнопку для их отключения, чтобы не парили в пробке своей постоянной работой.

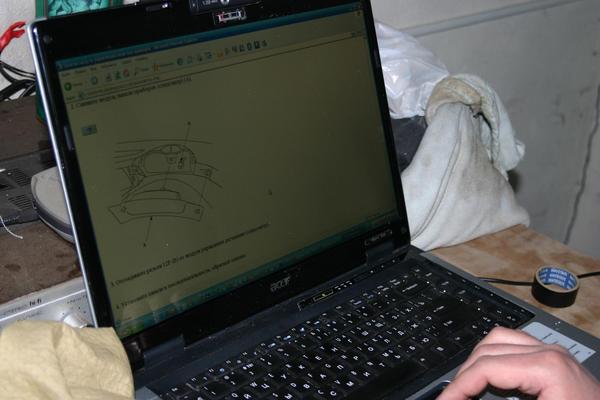

Также для безболезненного разбора (чтобы сразу знать где и что тянуть и куда поддевать) пользовался информацией из программы – Руководство по ремонту [rar](202Mb) http://krokozyabl.ru/goods/Honda/Ser...onda_Civic.rar - очень помогла.

Фото - http://www.civic-club.ru/forum/attac...1&d=1237227865

Первым делом была сделана разметка бампера. По руководству установки были указаны такие размеры – высота от земли – 0,54 метра, от центральной оси ближайшие датчики -0,2 метра, от центральной оси дальние датчики – 0,61 метра.
Прикинув это на бампере решили изменить параметры под реальность (рельеф бампера), единственное что сохранено – высота датчиков от земли двух ближайших к центру – 0,54 и пропорциональность размещения от оси. Наметки точек сделаны ножом для дальнейшего удобного сверления сверлом.

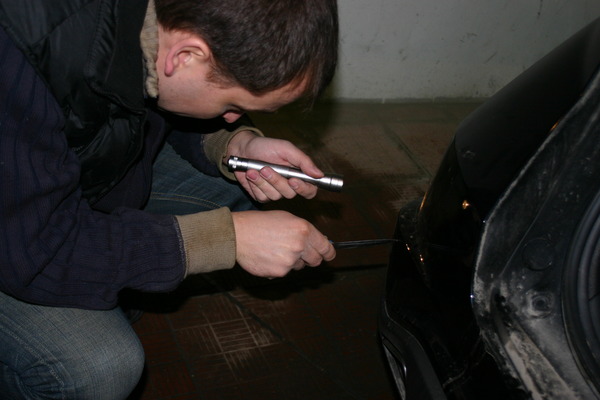

Фото - http://www.civic-club.ru/forum/attac...1&d=1237227901

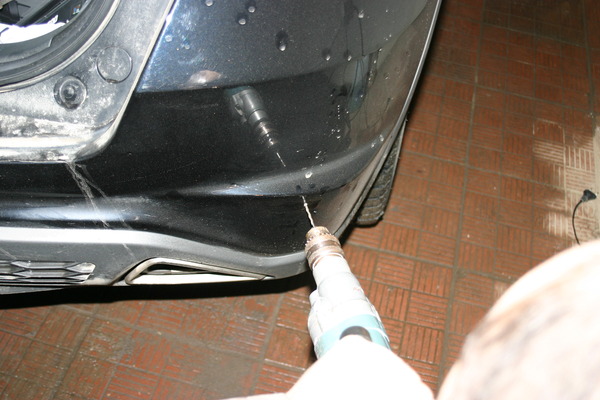

Далее сделаны дырки просто сверлом без фрезы (чтобы избежать царапин в случае соскока)

Фото - http://www.civic-club.ru/forum/attac...1&d=1237227929

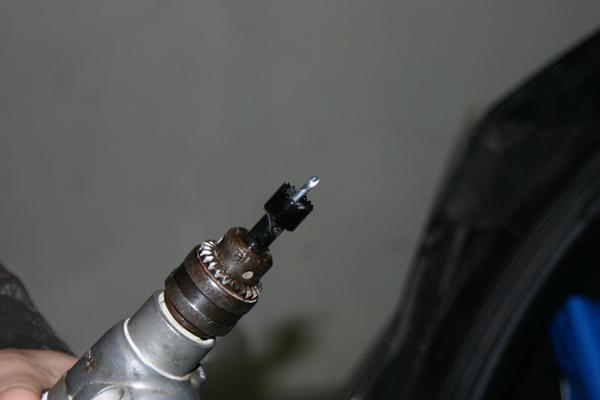

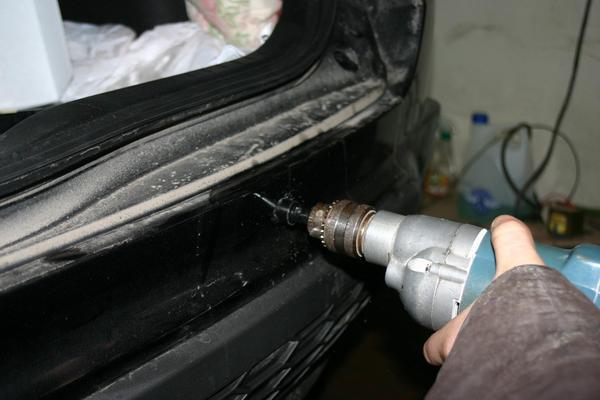

Затем по уже просверленным дыркам идет сверление фрезой, шедшей в комплекте с парктроником

Фото - http://www.civic-club.ru/forum/attac...1&d=1237227952

Фото - http://www.civic-club.ru/forum/attac...1&d=1237228094

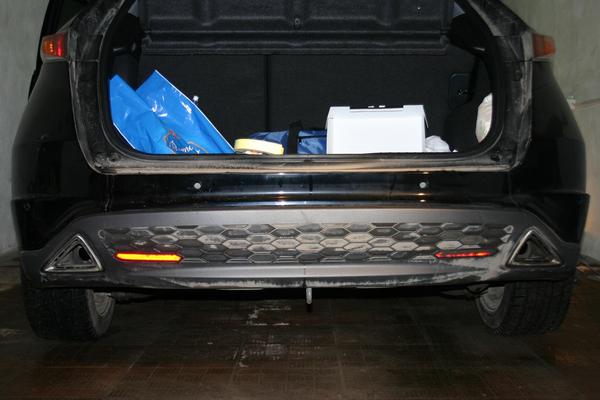

Вот так получились дырки на заднем бампере (крайние левые, если присмотреться, тоже видно на фото)

Фото - http://www.civic-club.ru/forum/attac...1&d=1237228123

Затем во все просверленные дырки были вставлены датчики

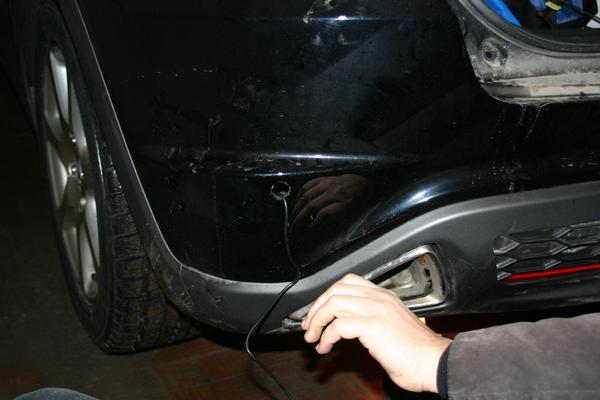

Фото - http://www.civic-club.ru/forum/attac...1&d=1237228143

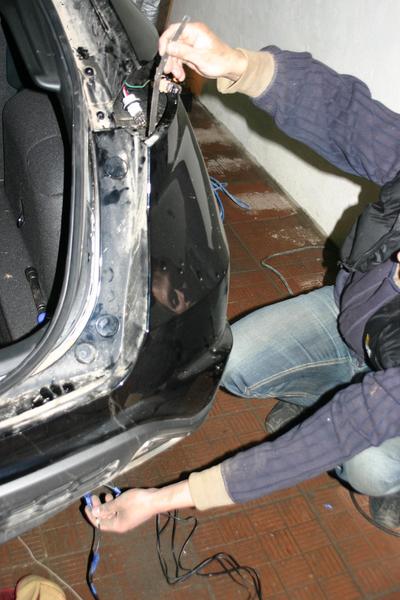

Провода были привязаны к метру (у нас он был складывающийся железный на следующих фото видно его), а вообще его отлично заменить кусок проволоки жесткой.
Всю эту конструкцию протянули слева направо по бамперу, без его снимания, просто проложили по нему, залезши снизу под машину.

Фото - http://www.civic-club.ru/forum/attac...1&d=1237228929

После этого нужно снять заднюю фару боковую, делается это просто:
1) Снять заглушку пластмассовую (аккуратно, поддевать нужно снизу) и
2) Открутить два винта которым фара крепится к кузову
3) Потянуть фару на себя (там дальний конец тоже с пистоном)
4) Выкрутить патроны с лампочками (две штуки) из корпуса фары.
Далее после снятия фары у нас есть отличная полость идущая с самого низа от бампера до фары, вот через неё мы и тянем все провода.
Для того чтобы втянуть провода внутрь самого кузова, не нужно резать резинку, закрывающую провода, идущие к фаре, там вверху (в пазу куда вставляется корпус фары) есть круглое отверстие, которое закрыто пластиковой крышкой с резинкой – вот эту заглушку нужно вытащить (просто надавить пальцем снизу вверх) и протянуть провода через неё внутрь багажника.

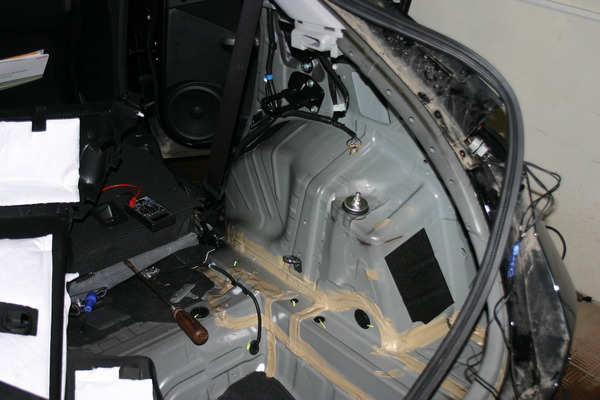

Теперь самое сложное, открываем доступ к проводам, должно получиться как на фото:
Фото - http://www.civic-club.ru/forum/attac...1&d=1237228228.
1) Снимаем навесную полку багажника
2) Поднимаем полку, которая закрывает отсек с докаткой
3) Откручиваем докатку, вынимаем её, там внизу нужно будет вытащить две заглушки и открутить два шурупа, затем нужно снять кусок обивки который закрывает доступ к бензобаку и после этого снять ранее поднятую крышку
4) Также нужно снять пластиковую спинку, которая отделяет багажник от задней части кузова – она просто поднимается вверх (тоже на клипсах, нужно аккуратно, чтобы их не отломать)
5) Нужно снять крышку отсека, где храниться домкрат (справа), и вытянуть на себя обшивку этой емкости.
6) Снять порог задней двери.
7) Последний шаг – отсоединить правую пластиковую стенку под ремнем безопасности, она снимается с куском обшивки который и закрывает провода. Этот кусок крепиться на две клипсы и на 4 защелки.
Вот и все, берем тестер и ищем провода заднего хода, габариты и все остальное, что нужно вашему парктронику для работы. Все подключения делаются без разрыва цепи, просто зачистка проводов и прикрутка контактов от парктроника с изолированием открытых участков.
Когда здесь все подключения сделаны и проверена работа системы, парктроник можно убрать в технические проемы (которых будет достаточно для размещения и пяти парктроников) и закрепить двухсторонним скотчем или шурупами (кому как нравится).

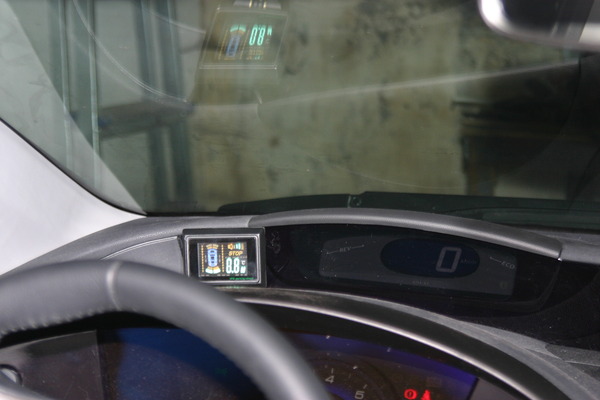

Осталось разместить монитор паркторника. Сначала я хотел его поднять над зеркалом заднего вида, но отказался от этой затеи и разместил его вот так:
Фото - http://www.civic-club.ru/forum/attac...1&d=1237228283

Процесс прост:
1) снимаем крышку над спидометром (кстати, там выемка сделана между стеклом и крышкой - провод лег тоже в неё идеально - его вообще не видно между монитором парктроника и торпедой)

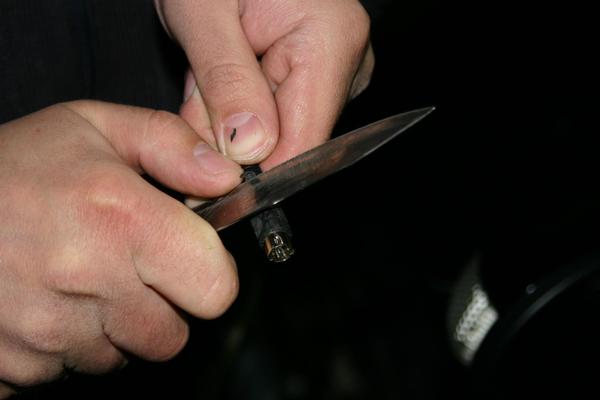

срезаем "лишние объемы" на контакте, чтобы разъем пролез в имеющуюся щель между торпедой и блоком спидометра Фото - http://www.civic-club.ru/forum/attac...1&d=1237228300
2) Протягиваем контакт сверху вниз и вытягиваем провод у педалей, затем крепим его там зажимами, чтобы не болтался (провод отлично ложиться в имеющиеся пазы) и тянем его направо, в район ног пассажира с помощью куска проволоки (также как и тянули провода через отверстие к фаре). Проталкивать нужно сразу над блоком газа, там очень хорошо все проходит. После того как провод протянут, скрываем его под обшивкой и под порогом передней и задней двери (все прячется очень быстро и без проблем).


Остается собрать все в обратной последовательности и все.
Сейчас надо только дополнительно закрепить провода датчиков на бампере внизу зажимами любыми и загермитизировать то отверстие, через которое были протянуты провода датчиков в багажник.
Промазать датчики клеем, чтобы сидели мертво.

Парктроник работает отлично).

Огромное спасибо за предоставление удобного бокса, за руководство процессом и за активное принятие участия в самой установке Алексею (Балашиха) - сам бы возился дня два), да и наломал бы клипс много.
И спасибо nemeza за предоставление полезной информации и фоток с размещением своих датчиков на бампере!

Как же я уважаю таких рукастых людей! Молодец!
Как думаешь, а на 4Д при наличии рук(не моих) реально такое замутить самомтоятельно?

Как мне сказали, на 4D ставить парктроник еще проще.

А где покупал парктроник? Сколько он стоит?
И есть ли подводные камни?

Сообщение от Leo_S

А где покупал парктроник? Сколько он стоит?
И есть ли подводные камни?

Покупал тут себе в подарок на 23 февраля - http://maps.yandex.ru/moscow?upoint=6d34b83957eb
Стоил 3 500 р., правда был последний и типа по старой цене (хотя так сейчас во всех магазинах говорят)). Камней не поймал вроде.

Спасибо! Отличная инструкция!
Еще бы теперь найти информацию, с фотками, по установке передних парктроников, а это, как говорят, сложнее.

Всем привет!!!!
Я бы рекомендовал парктроники Паркмастер и конструкция простейшая и не такая мудреная как подвергнутая установке,есть модели с дисплеем и просто с пищалкой на любое количество датчиков.
можно и такой как у меня(ссылка гдето здесь есть)

Вчера тоже ставил парктроник, только провода протаскивал не через фару, а через отверстие которое закрыто заглушкой с внутренней стороны салона где бампер, так как под бампер залезть не смог что бы как здесь на картинке их вытащить вниз что бы потом просунуть через фару, кстати на фаре тоже со стороны разобранного салона не смог насщупать данно отверстие с заглушкой, по этому фару снимать не стал...

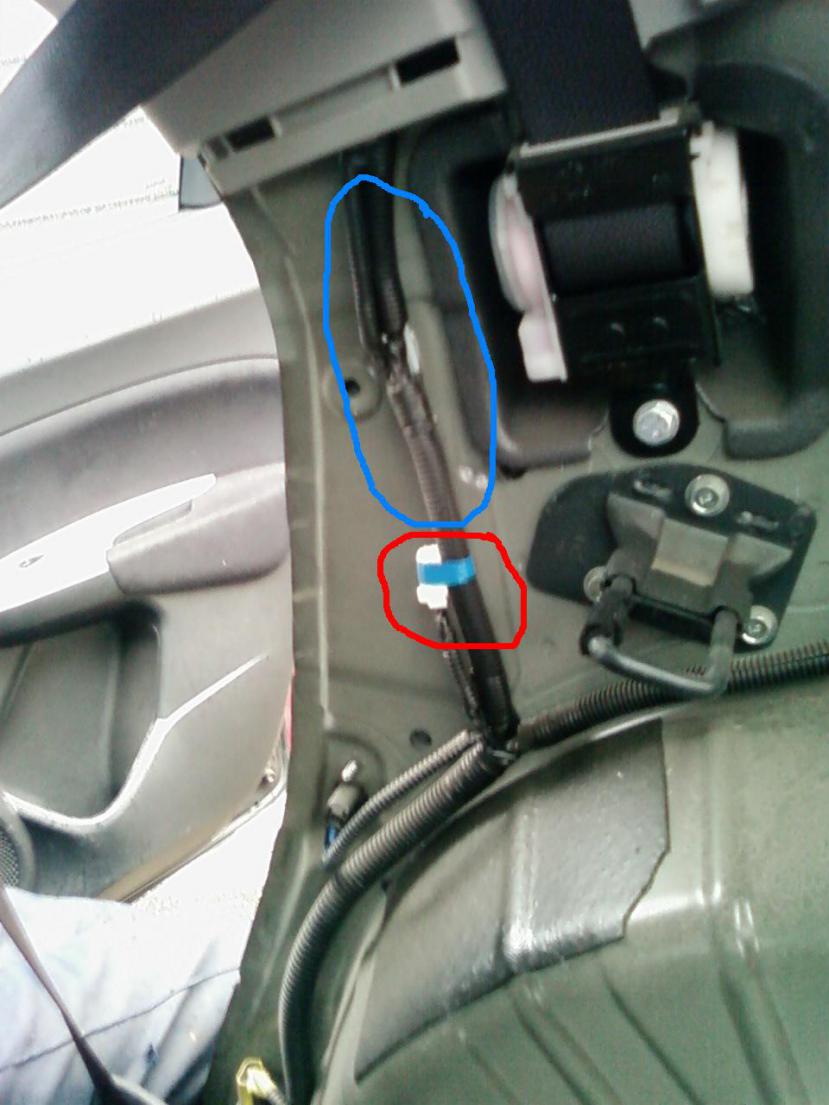

ВНИМАНИЕ!!! От себя добавлю - что бы все провода не надрезать и не прозванивать в поиске "+" при включение задней скорости, что я собственно и не делал, так как посмотрел схему в мануале по ремонту, массу у блока парктроника кидаем на кузов, а "+" см. фото синим отмечен жгут проводов, в нем есть коричневый провод на него как раз таки плюс и цепляем...

И еще народ вопрос заметил на этом жгуте синей изолентой примотан штекер двухконтактный (на фото красным цветом обведено) соответственно в нем идет масса и при включении зажигания "+", кто разбирал обшивку есть ли у кого такое и для чего этот штекер, может для стандартного парктроника?
