Рамка 2-Din

Сообщение от Lexer

странно что на алпайнах нет исо, может в комплекте у тебя нет? мафон новый брал? у меня к примеру pioneer 9300 конкретно у магнитолы свой разъём но в комплекте переходник с этого разъёма на iso...

тогда тебе нужен переходник с этого алпайновского разъема на iso и переходник iso - хонда как на ссылке выше... и не надо будет дербанить/колхозить фишки...

У 1DIN Alpine нет выходов ISO (ключевое слово - 1DIN; то есть, у магнитол высотой в 1 юнит, а не в 2!). В комплекте к магнитоле идет фирменный коннектор Alpine мама и из него торчат провода. Дальше уже крутись сам. Все однодиновые Alpine последних 3 лет выпуска, что я исследовал в инете, были именно такие.

Переходников с Alpine на DIN я не нашел даже в американских интернет-магазах, которые торгуют переходниками для магнитол между "всем и всем". Поэтому я возьму 2 жгута и соединю их провода между собой через обжимные клеммы-трубки. Проводка машины при этом останется нетротутой.

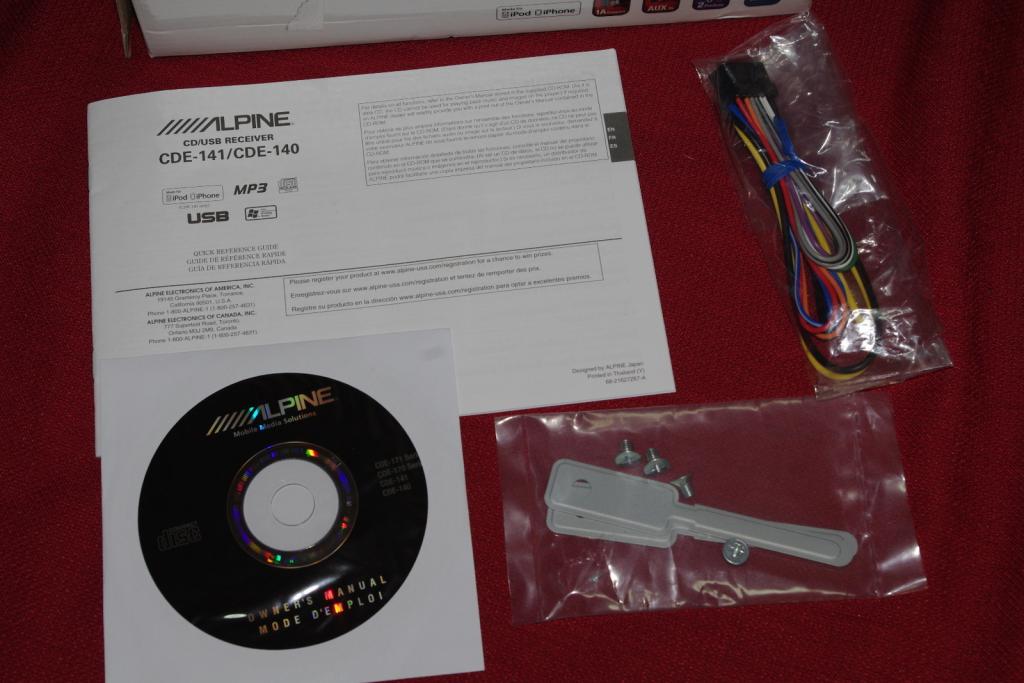

А вот что лежит внутри коробки с 1DIN магнитолами Alpine. А вы с чего взяли, что там что-то должно быть? Откуда у вас такая информация, чем она подтверждается?

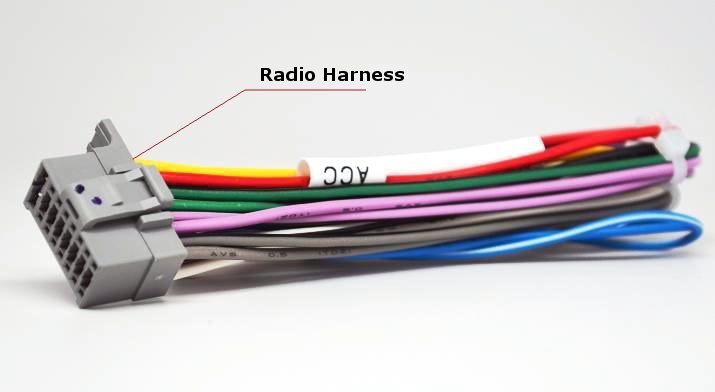

Отдельно даю фото жгута Alpine крупным планом.

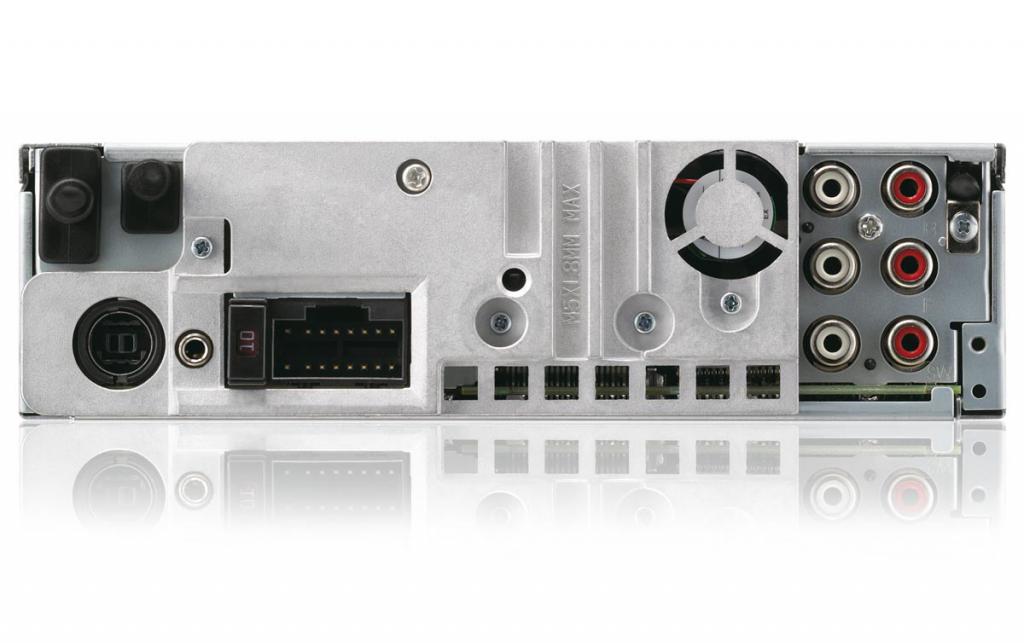

И отдельно даю крупное фото задней панели магнитол Alpine.

А вот еще 100-500 магнитол Alpine CDE, где видно, что у всех один и тот же коннектор и никакими ISO там не пахнет: https://www.google.ru/search?num=100...Bsfb4QTp_YDoCQ

установил рамку и 2 DIN пионер avh-x1500dvd, но смущают зазоры между рамкой и гу, окановочная рамка (та что с магнитолой и предназначена для устранения зазора не помещается.....). Уже думаю рамку расточить чтобы окантовку вставить и зазоры убрать и карбоном потом обклеить.....

Подскажите какую рамку заказать на 2 din производителей много, хочется что бы швы были ровные и в цвет попасть идеально.
Данные по машине:
Модель CIVIC
Год выпуска 2010
Тип кузова 4 дв. дверный
Код двигателя R18A2
Тип КПП 5AT
Модификация 1.8 ES
Код региона TRТурция
Опции ABS; SIDE SRS; SIDE CURTAIN SRS; AUTO CRUISE; HEAD LIGHT WASHER; LEFT-HAND DRIVE; HEATED SEAT; VEHICLE STABILITY ASSIST;

Цвет панели вроде как бронзит. И если можно какой номер оригинальный хондовский. в 3-х цветах запутался(((

Avinsis,
Кидай в личку VIN я пробью у диллеров номер детали. Или на почту [email protected]

Спецы тут не появились по магнитоле в Civic? Есть вопрос инсталляторам.

На основном коннекторе автомагнитолы, который уходит в недра авто, есть пин №9 (Illumination) и пин №17 (Illumination+). На китайском жгуте-адаптере пин #9 не установлен. 17-ый присутствует и называется DIMMER. На жгуте Alpine имеется только шина Illumination (оранжевый провод), а Illumination+ отсутствует. Вопрос такой - как соединять?

Если соединять неправильно, выгорают дорожки на печатной плате приборной панели... Поэтому нужно быть уверенным на 100%.

Насколько я разобрался, магнитола хочет чтобы на нее подали +12В, чтобы включить подсветку дисплея (и прибрать ее, когда включаются габариты). По идее это шина Illumination+. Итого, 17-ый с Цивика должен идти на оранжевый Alpine. Верно или нет?

Да правильно мыслишь:
"Насколько я разобрался, магнитола хочет чтобы на нее подали +12В, чтобы включить подсветку дисплея (и прибрать ее, когда включаются габариты). По идее это шина Illumination+. Итого, 17-ый с Цивика должен идти на оранжевый Alpine."

Сообщение от Accords

Да правильно мыслишь:
"Насколько я разобрался, магнитола хочет чтобы на нее подали +12В, чтобы включить подсветку дисплея (и прибрать ее, когда включаются габариты). По идее это шина Illumination+. Итого, 17-ый с Цивика должен идти на оранжевый Alpine."

А вы сами пробовали? Сейчас покажу фотки от тех, кто тоже "разобрался" и пробовал.

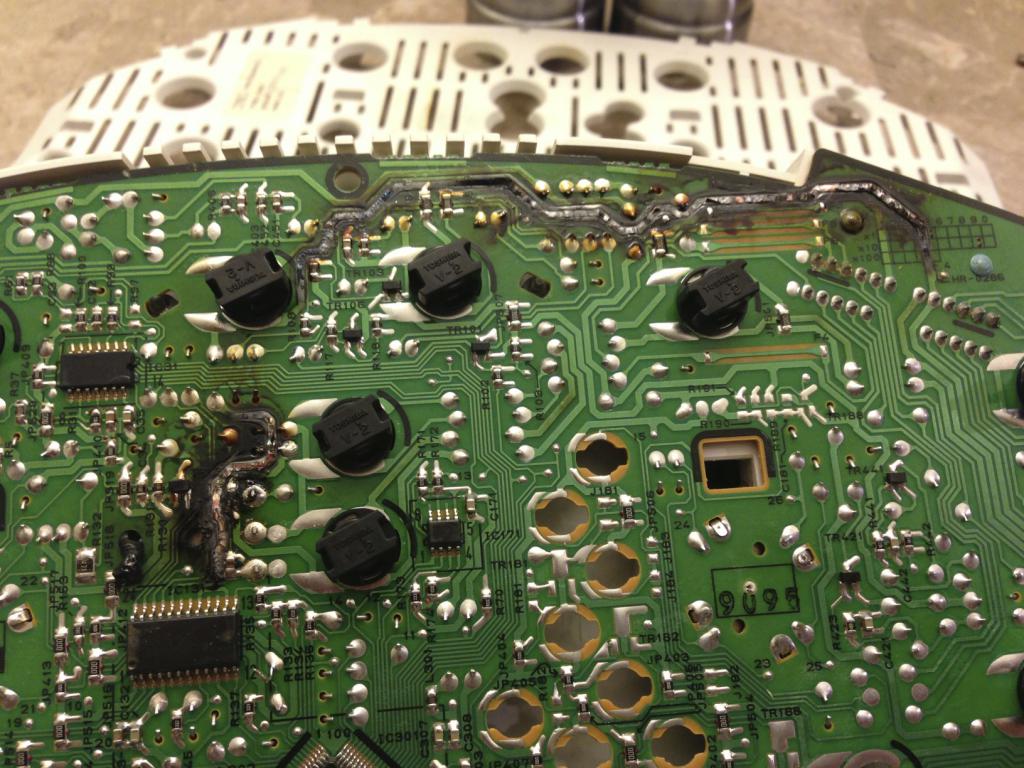

Вот что бывает с платой панели приборов, если вы перепутали провода Illumination/Dimmer.
