распайка головы 5Д + подключение твитеров + вопросы

Прочитав все страницы, для себя сделал такой вывод:

1. разбираем панель и достаем магнитолу.
2. разбираем магнитолу.
3. отсоединяем основную плату с разьемами.

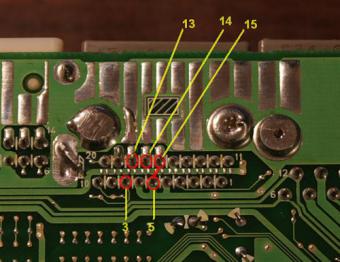

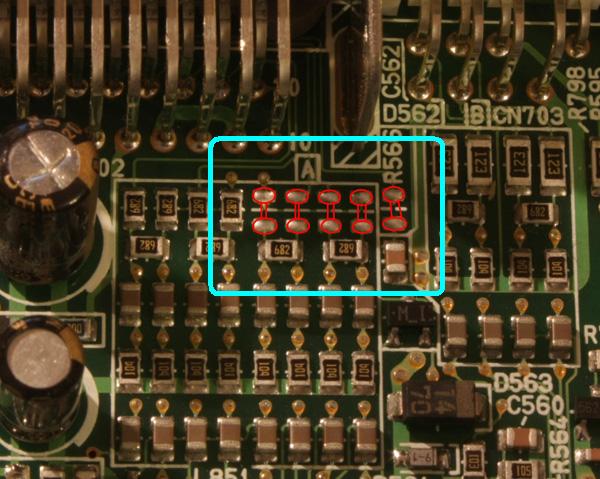

4. берем паяльник в руки и спаиваем 15 и 5 на первой картинке, и пять пар на второй картинке




К 3, 13, 14 припаиваем контакты от AUX-кабеля, предварительно разрезав его, и определив какой цвет - что означает. Главное не перепутать масса, так как правый\левый каналы - без разницы, их можно и попутать.
цифра 3 - к ней массу

P.s. рекомендуют покупать AUX-кабель не папа-папа, а папа-мама, так как со временем "головка" изнашивается, и потом перестает работать.




P.s.: по времени все действия заняли около 4х часов. Разбирал 1ый раз, сломал всего 2 крепления
Пришлось затачивать паяльник, так как не ожидал увидеть настолько маленькие контакты.
После разбора появляется неотъемлемое чувство сделать шумку всей панели... со временем она трещит.. Но это в следующий раз...

Подниму тему. Тоже интересует данный вопрос, как и Brk
Что с чем спаять, вроде ясно. А какие цвета провода к каким контактам не понял.
Клево если бы эту инструкцию на 1й пост перенесли

Копипаст моего сообщения на прауктически всех Хондовских форумах:

Многоуважаемые знатоки-специалисты.Возник тут у меня вопрос по голове(той,которая на машине).Имею HONDA FR-V EXECUTIVE(чистая японка,леворукий аналог EDIXa для европейского рынка).В голове нави(правда на месте России белое пятно,гейРопу показывает),6 CDчейнджер,АМФМтюнер.Кнопка СиДиАукс присутствует,а разъёма нет.Кстати СиДюк приказал долго жить,но и до этого задумывался об AUXe,а теперь уж вообще вилы.ФМ трансмиттер имею-не устраивает.Просьба Ятуры и прочую ... не предлагать(жаба душит 2 круб за коробочку отдавать).Вери-вери плиз подсобите. Прикладываю изображения:






СиДюк вид снизу




Фото проца





Фото DVDrom,который под передним пасс.сиденьем








Кстати,магнитола отказалась реагировать на кнопку CD AUX.В идеальном варианте-выкинуть СиДюк и впаять АУКС на его выход.

Сделал по инструкции, но правый канал намного тише играет, в чем дело - не понимаю, перепаивал несколько раз, без изменений

Сообщение от a1pineX

Сделал по инструкции, но правый канал намного тише играет, в чем дело - не понимаю, перепаивал несколько раз, без изменений

Попробуйте напаять четвертую перемычку

Сделал как написано, а точнее как нарисовано, ведь все контакты смещены... Все работает, звук отличный уж точно лучше чем с ютура...

Сообщение от Brk

Прочитав все страницы, для себя сделал такой вывод:

1. разбираем панель и достаем магнитолу.
2. разбираем магнитолу.
3. отсоединяем основную плату с разьемами.
4. берем паяльник в руки и спаиваем 15 и 5 на первой картинке, и пять пар на второй картинке




К 3, 13, 14 припаиваем контакты от AUX-кабеля, предварительно разрезав его, и определив какой цвет - что означает. Главное не перепутать масса, так как правый\левый каналы - без разницы, их можно и попутать.
цифра 3 - к ней массу

P.s. рекомендуют покупать AUX-кабель не папа-папа, а папа-мама, так как со временем "головка" изнашивается, и потом перестает работать.




P.s.: по времени все действия заняли около 4х часов. Разбирал 1ый раз, сломал всего 2 крепления
Пришлось затачивать паяльник, так как не ожидал увидеть настолько маленькие контакты.
После разбора появляется неотъемлемое чувство сделать шумку всей панели... со временем она трещит.. Но это в следующий раз...

всем привет, а у нас кто то из форумчан за вознаграждение такое сделает ? сам боюсь лезть

Думаю может помочь одинокий кот.
За одно советую произвести профилактику "моргающего" экрана. Все равно туда лезть, а компоненты у него есть.

Подскажите, а как панель разобрать и вытащить магнитолу?, не нашел на форуме мануала ...

Тут есть фотоотчет. http://юсбадаптер.рф/showthread.php?t=19
