Погоди.. 14 и 13 это правый левый, с3 это земля.. как я понял, у С3 дорожка на плате оборвана была тоже, вопрос - где? Между собой они все должны быть же раздельны =) Иначе какое ж это стерео
Погоди.. 14 и 13 это правый левый, с3 это земля.. как я понял, у С3 дорожка на плате оборвана была тоже, вопрос - где? Между собой они все должны быть же раздельны =) Иначе какое ж это стерео
на фото не там соединять надо.
плату переверни там сразу найдешь.
p.s. тут ты вообще на массу 13 и 14 посадил.
Отстегнул плату полностью. Мне дико стыдно, но я в делах радиоэлектроники очень плох (( Я нашёл место, куда впаивался "ss_77" но там на фото не очень понятно что куда идёт и боюсь что так аккуратно я не смогу, я разворочу всю плату. Очень Прошу кого-нибудь отметит места на плате, где искать разрывы дорожек. Просто в пэйнте обведите плз на фотках.
Фотки можно взять тут:
http://img-fotki.yandex.ru/get/3905/..._907fb9f0_orig
http://img-fotki.yandex.ru/get/4108/..._f30409c0_orig
---------- Сообщение добавлено в 16:16 ---------- Предыдущее сообщение добавлено в 08:55 ----------
народ, ну помогите, а то я себе щас напаяяю.. вот уже чуть не припаял всё к массе =))
подскажите народ,куда подпоять тюльпаны для саба
http://img-fotki.yandex.ru/get/3905/..._907fb9f0_orig
http://img-fotki.yandex.ru/get/4108/..._f30409c0_orig
P.S:Если не трудно покажите на схеме.буду благодарен=)

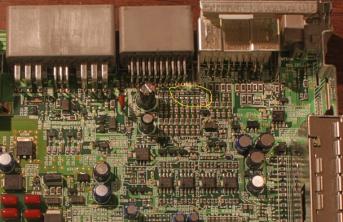

твое фото неайс, ниче не видно, место отметил примерно. берешь прибор для прозвонки цепей, и от разъема прозваниваешь - все просто.
Ну последняя фотка, для верности ) Потом обещаю составить фото мануал ))
Оно?
---------- Сообщение добавлено в 23:47 ---------- Предыдущее сообщение добавлено в 23:45 ----------
Замыкаем эти 5 пар, далее находим C5 и С15, замыкаем их и можно подключатсья к С3, С13, С14... Верно? =)
Сори за такую дотошность.. просто магнитола у меня только одна ))
нет, замыкать все ненадо. хрен его знает куда остальные дороги идут. возьми прибор и вызвони только нужные.
Сообщение от vidoq
правильно ss_77 сказал, 2 большие разницы 4Д и 5Д.
фронт у меня просто суперски играет, так что я доволен.
Вчера сделал AUX, ааааа, круто!!! Наконец то я свой айфон могу подключить и слушать нормальную (не "забитую") музыку.
Собственно как и говорил ss_77, все делается почти просто.
1. разбираем панель и достаем магнитолу.
2. разбираем магнитолу.
3. отсоединяем основную плату с разьемами.
4. берем паяльник в руки и схему подключения AUX от 4Д авто
на нашей плате не правильно подписаны концы разьемов, правильно будет на схеме от 4Д.
5. Находим С5 и С15, между собой их надо замкнуть. Но тут есть небольшая проблема, на плате эти разьемы есть и даже дорожки до них сделаны, но по пути эта дорожка обрывается. Находить оборваные дорожки лучше с тестером в руках.
Как только соедените оборваные дорожки С5 (масса) и С15 (управление АУКС) так станет активна кнопка CD\AUX
6. далее находим разьем С13 С14 и С3(масса). Как и в предыдущем случае С13 и С14 дороги оборваны, мы их соеденили и к этим дорожкам подпаяли провод на плеер. А вот с С3 пришлось повозиться.
Т.к. С3 это масса, мы ее чет долговато искали, пока не нашли рядом с оборваными дорожками С13 и С14 (там дороги оборваны от С11 С12 - они 4 вместе идут).
Вот их то мы и соединяем, после того как дороги этих разъемов восстановлены, С3 (масса) будет с кабеля нормально прозваниваться!
собственно на это мы убили часа полтора, т.к. искали что куда и зачем
вчера в 12 ночи закончил собирать обратно машину двери и панельвот! теперь я доволен!
фотки вообще никакие
народ, огромнейшее вам спасибо!!!!!!!!!!!!!
вчера всё сделал, ваще прям огромнейшее респектище, всё получилось, всё классно, от себя добавлю два пункта, для начинающих, кто собирается делать и могут возникнуть вопросы:
1. болты/винты с магнитолы нужно откручивать ВСЕ, чтобы добраться до основной платы(прост я думал может как то проще можно))))) )
2. Спаивать нужно все кроме четвёртой пары точек, то есть если разёмом вверх, и слева направо считаем, спаиваем 1, 2, 3, 5. Для чего нужна 4ая - хз, не стал эксперементировать)
кому нужна помощь, или сделать кому в питере - обращайтесь, с радостью помогу
Вчера сделал по как ты сказал. спаял только 1,2,3,5. Включил и понял что работает только 1 левый канал. Взял в руки тестер и понял для чего 4 пара(которая тоже не спаяна) это ЗЕМЛЯ правого канала!!!!!
Её тоже спаять надо!!!!!!! Пришлось снова разобрать всё, запаять и снова собрать. Вот теперь всё работает как надо и левый и правый каналы одинакого громко!!!!
да, после моего поста уже кто-то писал такое, что 4ую пару тоже спаивать надо, но у меня всё работало, потому что у меня "линейка" стояла на выходе, и даже один канал раздваивался, вот я и не стал тогда копаться))) а так пожалуйста)))))
