Включаем линейный вход в штатной магнитоле 4Д. А так же АЧХ, ДУ, распиновка.

по моему как ни крути(может обидяца на меня хондаводы) в сивике звук делать-это маразм
настолько дешево всё в нем, что даже свзяываца противно... я саб убрал - потому что машина как ведро с болтами, всё что можно и нельзя дребезжит...

---------- Сообщение добавлено в 14:18 ---------- Предыдущее сообщение добавлено в 09:11 ----------

вот кстати седня наткнулся на полезную инфу(извиняюсь если было уже, но вроде не видел в ветке)

http://ertasvc.ru/tovar/287.htm
http://ertasvc.ru/tovar/286.htm

тут по остальным магнитолам(задавал кто-то вопросы по распиновке):
http://ertasvc.ru/bd/honda.htm

Специалисты, подскажите как лучше поступить:
1. Выпаять линейные выходы для подключения саба+фронт через 4-х канальный усилитель
2. Использовать конвертор уровня (он же Адаптер MAD-HL от MYSTERI) для подключения все тех же компонентов.
P/S: Для справки: что буду ставить, Усилитель SoundStream PCA4.260
Сабвуфер Alpine SBE-1243BP, акустика на фронт Fokal 165 A1

Сообщение от Kurban

Специалисты, подскажите как лучше поступить:
1. Выпаять линейные выходы для подключения саба+фронт через 4-х канальный усилитель
2. Использовать конвертор уровня (он же Адаптер MAD-HL от MYSTERI) для подключения все тех же компонентов.
P/S: Для справки: что буду ставить, Усилитель SoundStream PCA4.260
Сабвуфер Alpine SBE-1243BP, акустика на фронт Fokal 165 A1

Доброго времени суток,
Проверяйте Ваш почтовый ящик личных сообщений.
С Уважением, Престиж - Авто

Kurban,
Из штатного майфуна качество можно выжать только одним способом! Это выпаять линейные выходы!

Подскажите по AUX. Сделал подключение, все работает, но через некоторое время звук отдаляеться, голос как в подвале и громкость музыки падает, затем опять через пару минут появляется. Джек крутил, не влияет, контакт есть. Как только штекер заново вставить, звук становится нормальным, но на время, через пару минут опять провал.
Может контакты перепутал или с проводом что?
Что это может быть? Такое чувство что не задействован какой то конденсатор. Все подключал по инструкции и разъемам.
Заранее спасибо!

Уважаемые радиолюбители, подскажите плиз!

Сообщение от Sol

1. Для добавления линейного входа (AUX) достаточно просто замкнуть контакты С15 (ADI - Aux Detect Input) и С5 (Aux Detect GND) (грамотнее конечно соединить их через резистор в районе 1кОм, но можно и напрямую замкнуть). После этого станет активна кнопка CD/AUX в режиме AUX. Сам сигнал подается на контакты С13 (AUX Left Input), С14 (AUX Right Input) и С3 (AUX signal GND). После этого при двойном нажатии кнопки CD/AUX на дисплее появляется AUX и можно подключать ваш MP3-плеер и т.д. На штырьки в разъеме "С" отлично налазят вставки-трубочки из старого разъема для мышки например (тот который 9-контактный прямоугольный "мама", в радиомагазинах именуется "DB9-F")..

Меняю магнитолы, у старой есть AUX (зеленый разъем на рис ниже) и у новой есть AUX, разные тока разъемы.

Управление кнопками на руле нашел и подключил. Осталось правильно подсоединить остальные контакты.

Подскажите, какие куда, если конечно это возможно.








Спасибо.

а можно выход на буфер сделать на штатной голове????

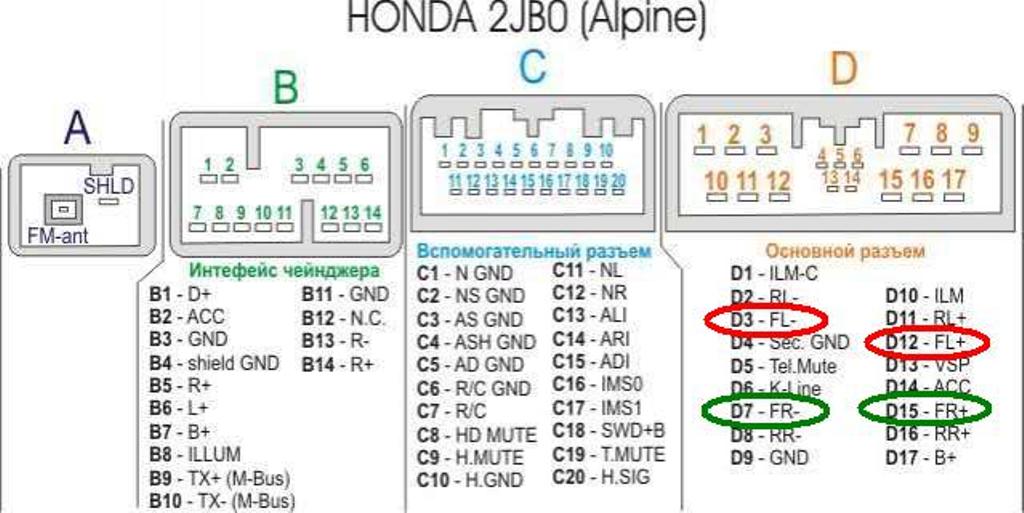

Возьми с каналов: зелёный - правый, красный - левый... полюса не перепутай

ок, спс, а как звук на буфер регулировать?? тока на усилке??

И крутёлкой на голове будет регулироваться, только на усилке нужно выставить максимум, ну или близко к тому (чтоб лишних шумов не было). Если ты и задние колонки подвесишь к усилку, то Фронт-Реар будет регулироваться только с усилка
