всем привет! сорри что пришлось реанимировать тему, но реально не могу ни где найти подробную инструкцию по подключению реле в косу проводов для открывания багажника через штатный пульт ДУ сиги . у меня штатная сигналка, с двумя кнопками, подскажите плииз, может кто разобрался как подключить. к каким проводам подсоединяться чтобы все заработало? буду признателен.
я сделал. тока баг заключается в том что при каждом открытии дверей приходится закрывать багажник.

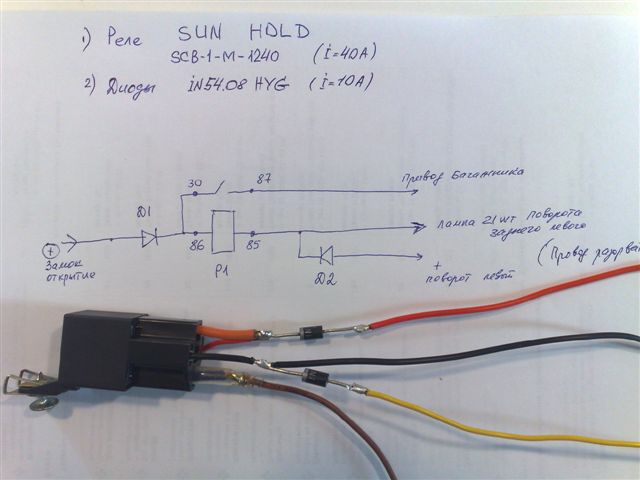

вот схема
красный провод подсоединял к желтому на фишке которая в стойке
черный убрал , желтый к левому поворотнику. коричневый к соленоиду
диод выпримительный 1N5408 2шт
спасибо, подскажи еще:
- красный провод подсоединял к желтому на фишке . это фишка где находиться? сбоку с левой стороны за задним седеньем?
по поводу черного провода , может его тоже нужно было подключить куда ни будь? может из за этого у тебя баг, где то читал, что при правильном подключении , багажник открывается двойным нажатием на пульте ДУ стандартной сиги. попробую еще поискать, если погода будет то в выхи буду ставить.
а еще вопрос, реле обычное автомобильное?
фишка находится на левой стойке за катушкой ремня безопасности.снимаешь катушку. снимаешь там какая то "заглушка" и там будет фишка которая соединяет левую заднюю дверь. не за задним сиденьем а в средней стойке между дверями.
черный провод в идеале подключается к проводу идущему на задний поворотник вроде как. как бы баг заключается в том что поворотники при нажатии кнопки открытия дверей должны загораться только один раз. т.е когда двери открыты а ты нажимаешь открыть дверь они не должны загораться. поэтому и не работает с двойным нажатием.
реле обычное 4х контактное
ясно, понял, буду пробовать.
спасибо.

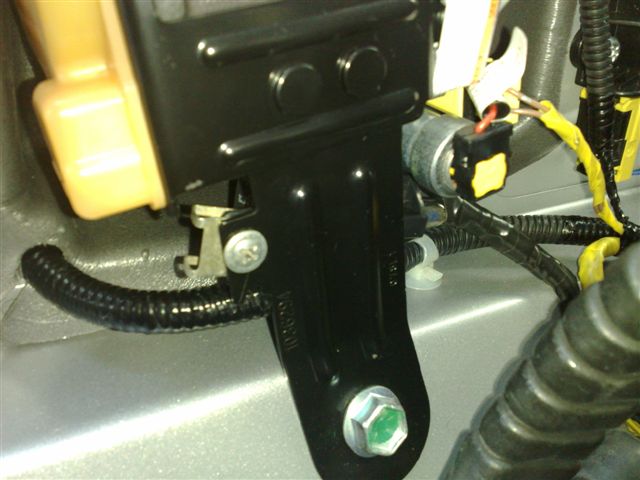

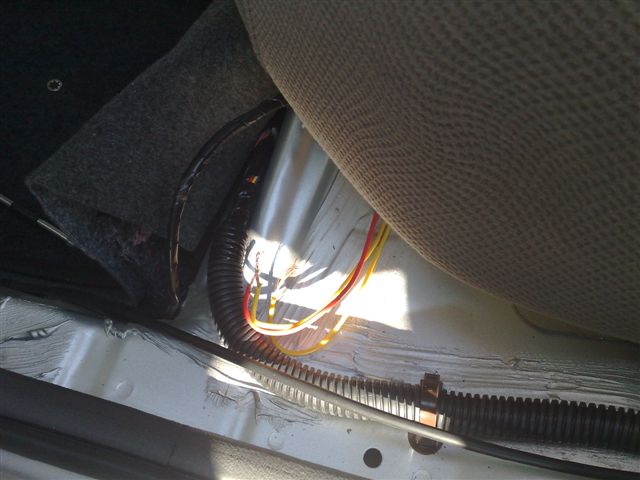

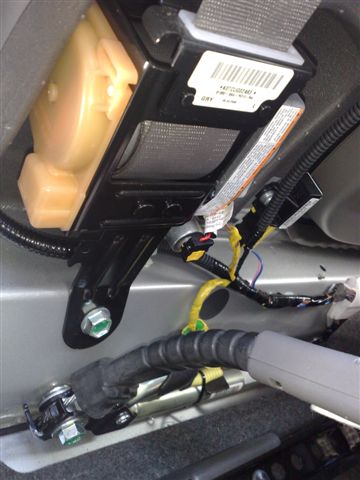

как то так. фото не мои.

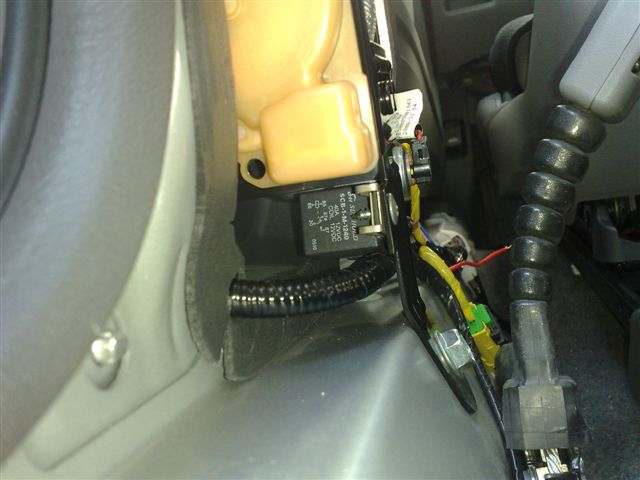

мне тока на 3й картинке не понятно что за пучок желто красных проводов. от чего они и для чего.
выложу описание аффтара
вообщем вчера подцепил, все работает отлично. при нажатии на пульте один раз - открываются только двери, при нажатии еще один раз - багажник.
долго соображили по схеме выше , больше наверно ориентировались на фото распаенного реле - сделаи аналогично, ИТОГ - работает при любом раскладке когда нажимаешь на открытие дверей , то сразу открывается багажник, этот БАГ нужно было исключить. по фото где распаенное реле - не правильно подцеплен диод (это мы уже позже поняли когда досканально начали проверять схему нарисованную отруки), не правильно спаен диод под номером №2 на фото реле, по схеме диод впаен должен в обратку. в итоге перепаяли диод, и вуаля, все заработало. только не пригодился один провод - черный, перед диодом №2 - так как если начинаем его подцеплять к лампе, то работать начинает с БАГом.
так что, у кого только штатная сига с двумя кнопками на пульте, то подключайте, багажник работает отлично, только ориентируйтесь на схему а не на фото распаенного реле, так как еще раз повторюсь, диод №2 надо развернуть пртивоположно . вообщем у кого будут вопросы, пишите, попробую все объяснить.
кстати цена вопроса на все про все = 270 руб (реле 50ру, диоды 5 руб , саленоид - 215 руб)
Скажите, а где запитываемся к поворотнику?
