Помогите, нужен фотоотчет установки протвотуманок

Очень познавательная тема =) молодцы ребята.
У меня один вопрос возник. Представьте вы едете ночью куда нибудь у вас горят ближние фары, габариты, туманки. Как сделать так, чтобы при нажатии на рычаг дальнего света - загорался дальний свет, выключался ближний свет выключались туманки и вот вся эта система моргала, как бы подоходчивей выразиться чтобы замыкало их и они все моргали при нажатии на этот рычаг

Nik_4d, помощь еще нужна?

diamanttt Мне нужна))

Чем помочь?

Сообщение от diamanttt

Nik_4d, помощь еще нужна?

отписал в личку)

Вот значит, как я решил проблему подключения непонятных проводов Естественно, китайцы клеммы поставили не те... Пришлось немного поколхозить с проводами... Синюю клемму искал долго... в конце-концов саепался и подключил "+" и подсветку на единичные клеммы с радио-рынка.

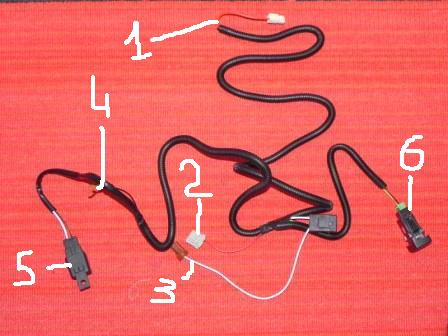

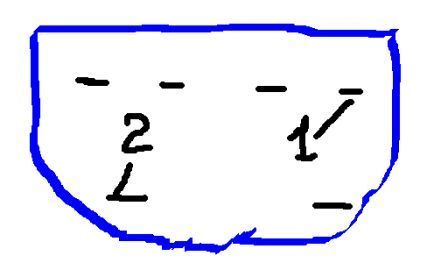

Смотрим фото и схему синей клеммы:
1) №1 - "+", идущий на противотуманки;
2) №2 - "подсветка кнопки" берется под торпедой (см. схема синей клеммы контакт №1);
3) №3 - "+12В" берется под торпедой (см. схема синей клеммы контакт №2);
4) №4 - "-" - минус;
5) №5 - реле;
6) №6 - кнопка.
Предохранитель №27 никто не отменял... Ну а тот, что на проводах висит, можно выбросить... Хотя я оставил

Сообщение от diamanttt

Вот значит, как я решил проблему подключения непонятных проводов Естественно, китайцы клеммы поставили не те... Пришлось немного поколхозить с проводами... Синюю клемму искал долго... в конце-концов саепался и подключил "+" и подсветку на единичные клеммы с радио-рынка.
Смотрим фото и схему синей клеммы:
1) №1 - "+", идущий на противотуманки;
2) №2 - "подсветка кнопки" берется под торпедой (см. схема синей клеммы контакт №1);
3) №3 - "+12В" берется под торпедой (см. схема синей клеммы контакт №2);
4) №4 - "-" - минус;
5) №5 - реле;
6) №6 - кнопка.
Предохранитель №27 никто не отменял... Ну а тот, что на проводах висит, можно выбросить... Хотя я оставил

СПАСИБО!!!
Всё понятно и правильно.
Подключил, всё работает.
Колхозить пришлось много и везде)))

Сообщение от diamanttt

Вот значит, как я решил проблему подключения непонятных проводов Естественно, китайцы клеммы поставили не те... Пришлось немного поколхозить с проводами... Синюю клемму искал долго... в конце-концов саепался и подключил "+" и подсветку на единичные клеммы с радио-рынка.
Смотрим фото и схему синей клеммы:
1) №1 - "+", идущий на противотуманки;
2) №2 - "подсветка кнопки" берется под торпедой (см. схема синей клеммы контакт №1);
3) №3 - "+12В" берется под торпедой (см. схема синей клеммы контакт №2);
4) №4 - "-" - минус;
5) №5 - реле;
6) №6 - кнопка.
Предохранитель №27 никто не отменял... Ну а тот, что на проводах висит, можно выбросить... Хотя я оставил

diamanttt,

подскажи, пожалуйста, где находится эта самая синяя клемма? у меня аналогичная ситуация. ПТФ WINJET. решил начать с подключения с салона, т.к. сразу заподозрил неладное в проводах и их отличии от Depoв'ских. подключил провод "3" на "+" идущий на птф, а провод "1" у меня остался не подключенным и куда его деть - не знаю! попробую сделать как у тебя по схеме.только вот не очень понимаю что значит "подключил "+" и подсветку на единичные клеммы с радио рынка", т.к. в электрике не силен.
заранее спасибо за ответ!!

---------- Сообщение добавлено 25.10.2012 в 14:35 ----------

Nik_4d,

привет! а в каких местах ты кнопку подтачивал? подскажи пжл. у меня тоже не лезет в проем

P.S. блин купил геморой на свою голову

Сообщение от diamanttt

Вот значит, как я решил проблему подключения непонятных проводов Естественно, китайцы клеммы поставили не те... Пришлось немного поколхозить с проводами... Синюю клемму искал долго... в конце-концов саепался и подключил "+" и подсветку на единичные клеммы с радио-рынка.
Смотрим фото и схему синей клеммы:
1) №1 - "+", идущий на противотуманки;
2) №2 - "подсветка кнопки" берется под торпедой (см. схема синей клеммы контакт №1);
3) №3 - "+12В" берется под торпедой (см. схема синей клеммы контакт №2);
4) №4 - "-" - минус;
5) №5 - реле;
6) №6 - кнопка.
Предохранитель №27 никто не отменял... Ну а тот, что на проводах висит, можно выбросить... Хотя я оставил

Спасибо тебе огромное, всё заработало, если подключать через кнопку!

Кто-нибудь знает как с этими проводами сделать подключение через рычажок?

Nik_4d,
А про колхоз можно , поподробнее
