Камера заднего вида, Монтаж, описание, мнения

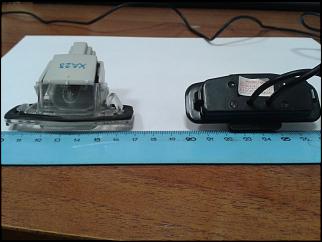

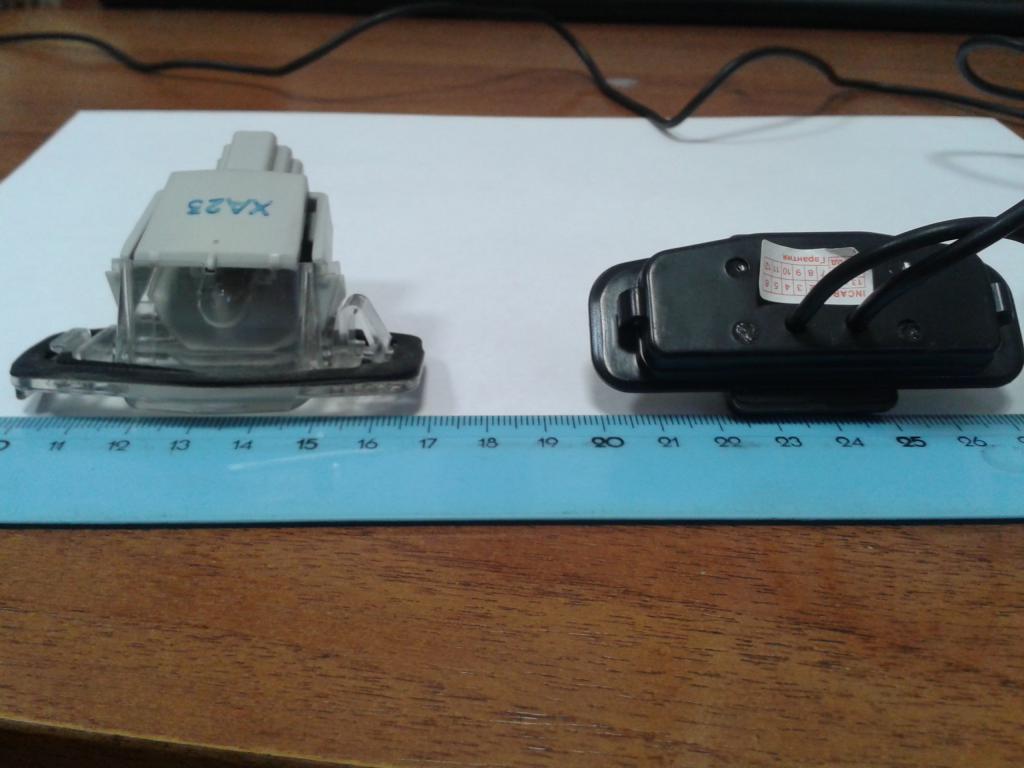

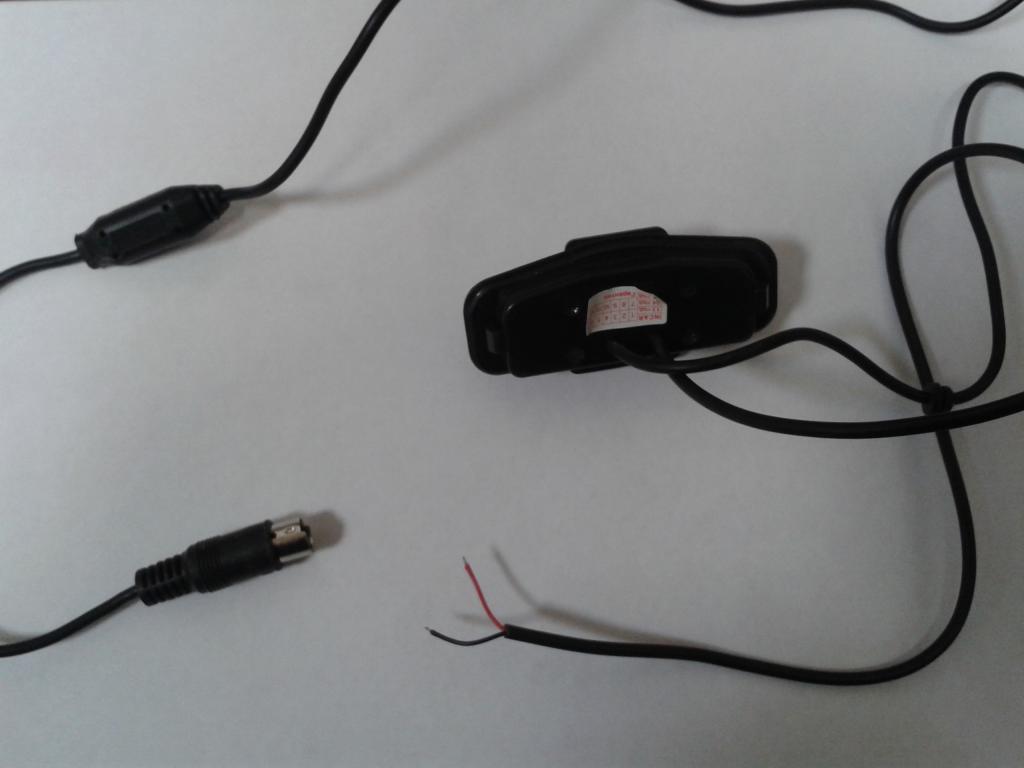

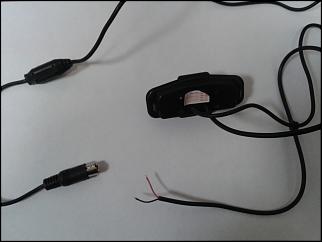

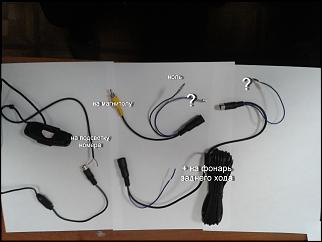

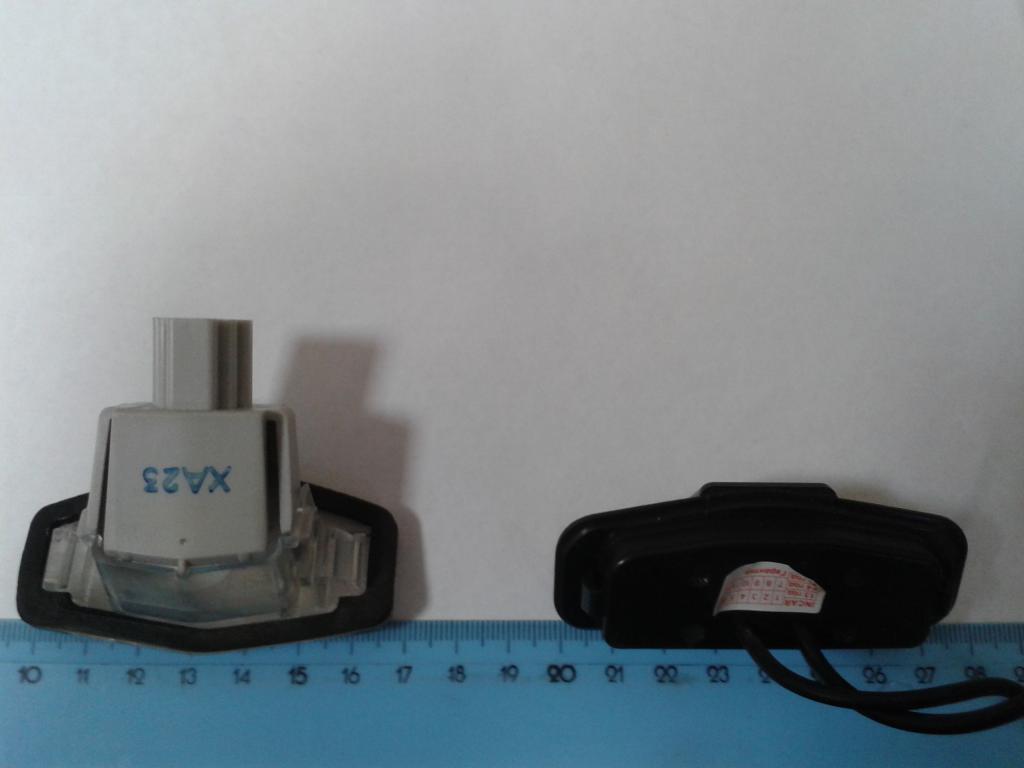

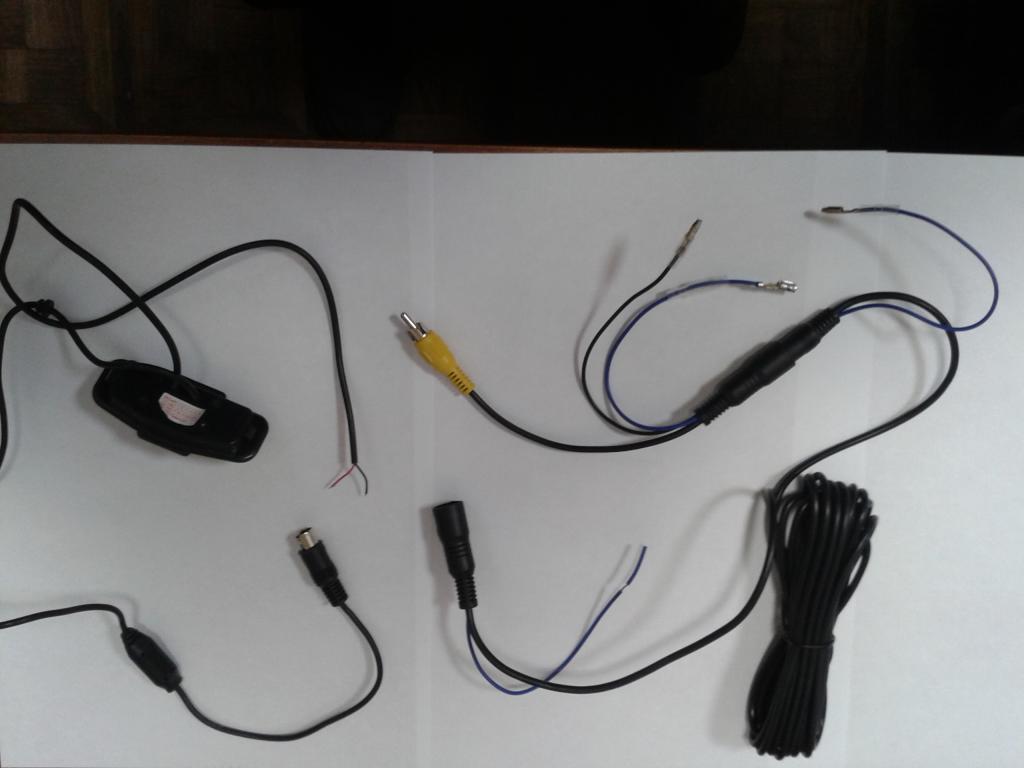

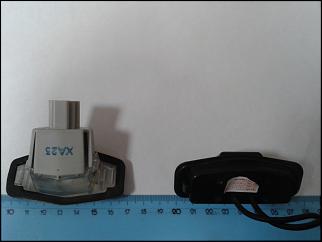

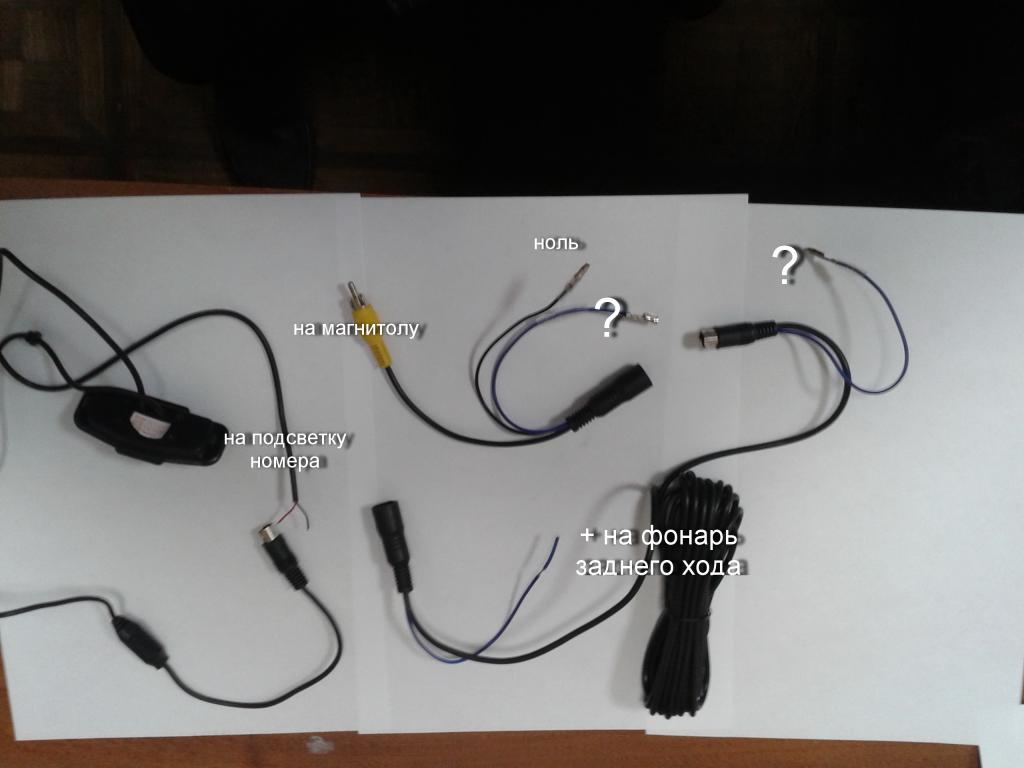

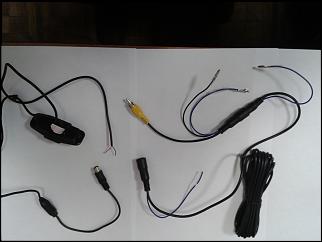

Смотрите фотографии. Не хочу ехать к установщикам. Подскажите, куда подключаются синие кабеля?

Сообщение от MGB

Смотрите фотографии. Не хочу ехать к установщикам. Подскажите, куда подключаются синие кабеля?

по ходу к голове куда то)))

Сообщение от ewgen.vik

У меня проводная ряби нет все чисто, но перестала пищать и включается с задержкой секунд пять. Это при выключенной магнитоле. Когда маг работает врубается сразу.

Попробуй параллельно видеовыходу камеры подключить сопротивление 100-300кОм.
У меня было подобное, камера вообще не опознавалась монитором, подключил сопротивление, заработало.

Сообщение от MGB

Подскажите, куда подключаются синие кабеля?

на магнитоле есть провод управления включением задней камеры, два конца синего провода из длинного мотка подключаются одним концом к нему, вторым на +фонаря заднего хода.
а дальше какая-то хрень: походу этот кабель для подключения передней камеры, потому что оставшиеся два провода рядом с тюльпаном - это питание камеры -\+. А нафиг их брать откудато с магнитолы, если их надо брать с фонаря заднего хода?! - непонятно.
моя так подключалась (внизу будет картинка со схемой) http://ru.aliexpress.com/item/Factor...222065209.html
там где на схеме стрелкой указано на утолщение на проводе с надписью ccd - там был 4х-контактный разъем как у тебя на картинке, из него потом раздваивалось на тюльпан (удлинитель 6метров с синим проводком отдельно торчащим, тут он красный) и на питание камеры (короткие провода около метра), подсветка отдельно как и на твоих картинках

Повторюсь:

Сообщение от Герман178

Поставил себе камеру с радио передатчиком. Экран поставил в бокс с сдвижной крышкой(на разборке пришлось взять), положил его на удовлетворяющий угол и залил по краям герметиком. Питание временное от прикуривателя, к кронштейну кулисы закрепил радиоприемник и провода. У камеры где красная полоса видна, это примерно 15 см до бампера, если вверх вертикаль провести. Крышечка бардачка закрывается
Ссылка на экран и камеру:
http://ru.aliexpress.com/item/High-Q...875386223.html

Камеры нет в продаже, но думаю можно найти аналог(для моей пришлось молдинг двери багажника подрезать и встало всё очень хорошо):
http://ru.aliexpress.com/item/Hot-Sa...893568005.html

не айс

Сообщение от ciiViic

не айс

согласенЪ

что бы экран не поставить у маленького треугольного окошечка слева?

Сообщение от ciiViic

не айс

Ещё бы в подлокотник впихнул каждому своё конечно, но вариант - совсем не вариант .

У меня была идея в том, что бы при движении вперед экран не было видно, плюс когда машина стоит на парковке-не светить им перед всеми(опасные у нас районы)
Я считаю что экран у окошечка...да и в принципе который не будет установлен в штатной магнитоле - мрачный колхолз...а я свой колхоз прикрыл, его хоть не видно И удобно
Не хотел портить внутренность цивика, поэтому что не люблю развешивать по салону все эти рюшечки

Сообщение от Герман178

(опасные у нас районы)

с цивика и так много чего снимается почти голыми руками.

тут дело в том, что у нас так стекла наклонены, что даже без тонировки особенно за салон глаз не цепляется.

ну ладно - не любите рюшечки. но по мне - открытая крышка в 100500 раз хуже всяких рюшечек (к которым глаз привыкает)
