Часть 3: Подсветка педалей, правильные габаритки и винил

Pheyt,эти фотки для тех, кто вообще никогда не разбирал.
На все про все и так полтора часа уходит, хоть к вежливой подсветке, хоть на концевики дверей.

ZEF,

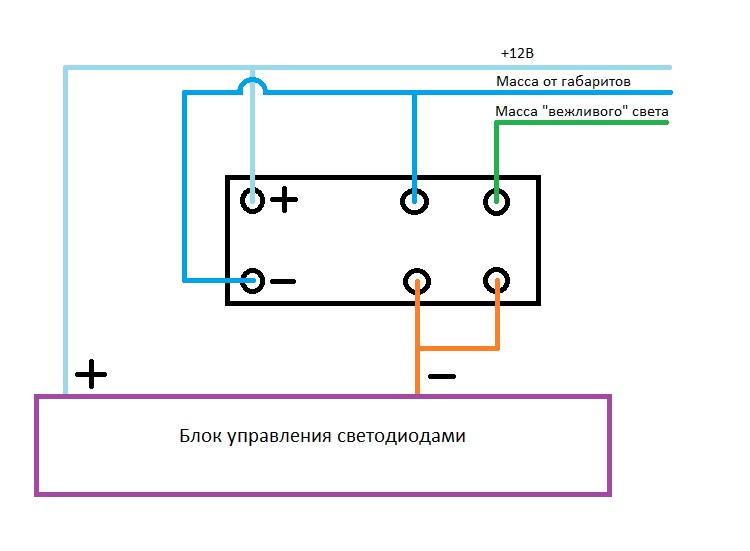

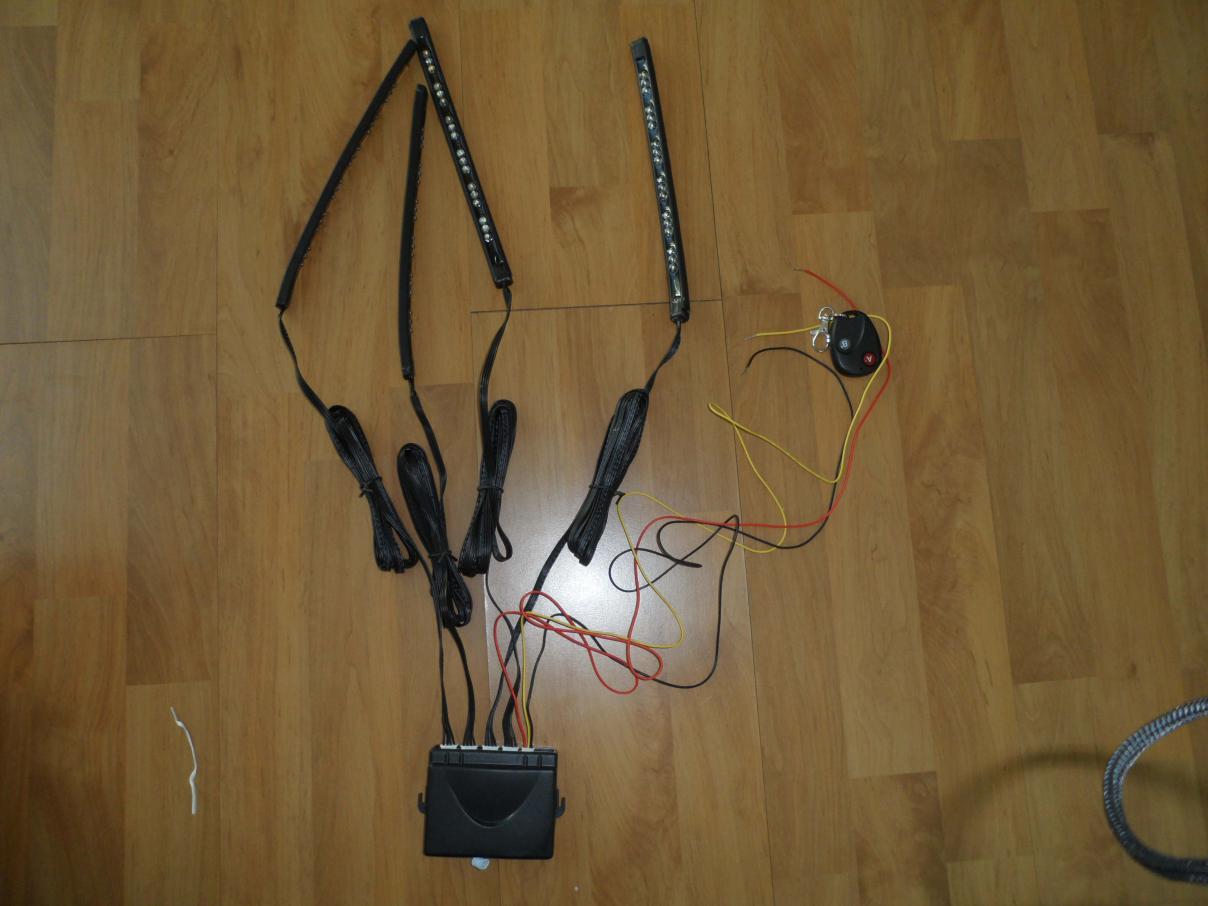

здравствуйте. имеется подсветка Мне посоветовали, чтобы одна и та же диодная сборка работала как от вежливого света, так и от габаритов, необходимо запитать ее (в моём случае - блок управления) через реле переключения (типа такого D3202 реле 12VDC 2пер. 2A/250VAC). У такого реле есть пара сигнальных контактов и две пары контактов питания. Выглядеть это должно примерно так:, Возможен ли такой вариант подключения ?

Насколько я понял с помощью дополнительной схемы нужно сделать подсветку интерьера при включении габаритов. Такой вариант возможен, но схема будет работать с одним ключом, т.е. либо только подсветка при габаритах, либо подсветка при открытии двери.

Доброго времени суток. Тоже решил установить подсветку в ноги и запитать от вежливой.

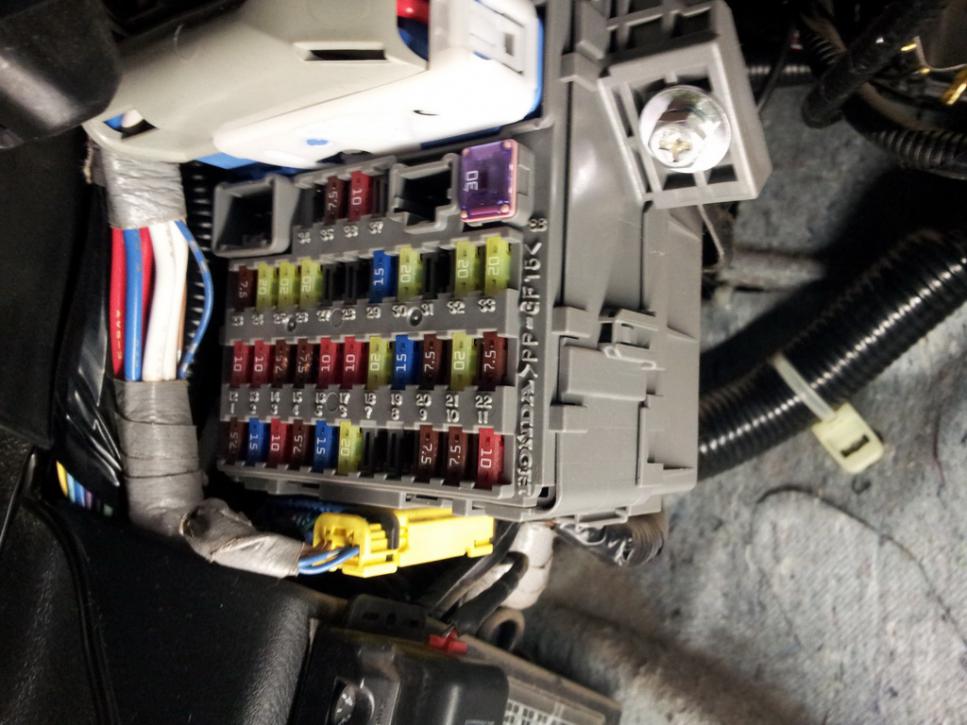

Насколько я понял врезаться стоит в колодку возле предохранителей. Подскажите точный цвет проводов + и - в которые врезаться, на фото на первой странице не четко видно, понять не могу. Спасибо.

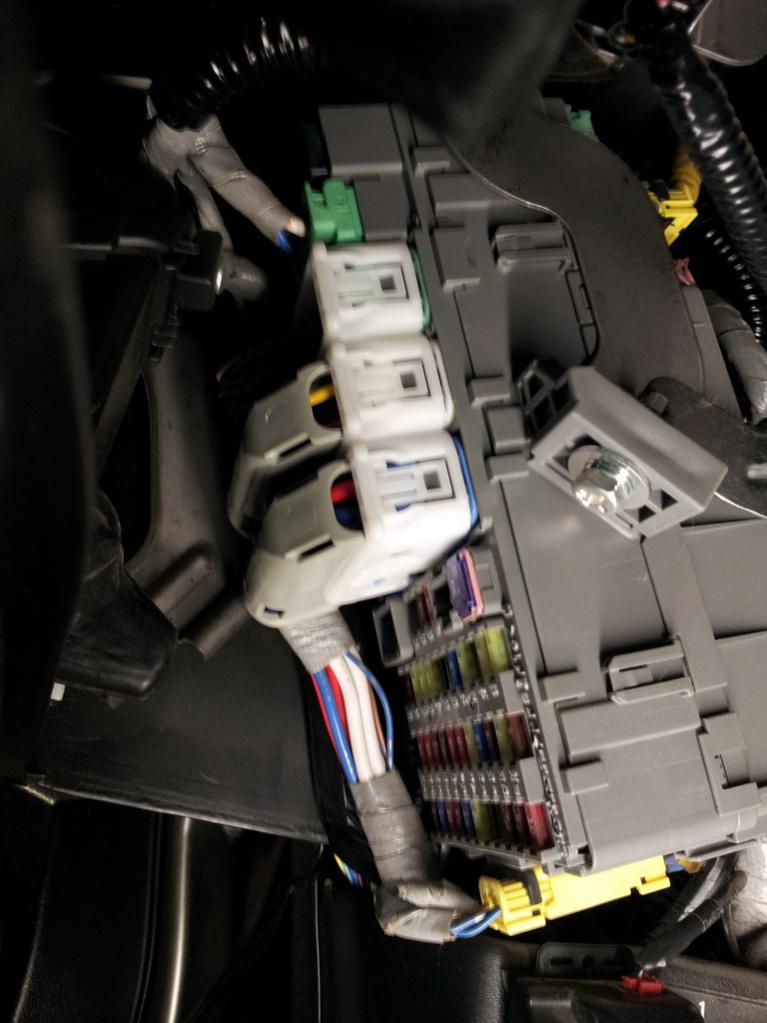

Куда тут подключать?

GIP, рядом с желтой колодкой (кажись SRS) находится голубой разъем. От туда розовый (-) и голубой провод (+).

Сообщение от ZEF

GIP, рядом с желтой колодкой (кажись SRS) находится голубой разъем. От туда розовый (-) и голубой провод (+).

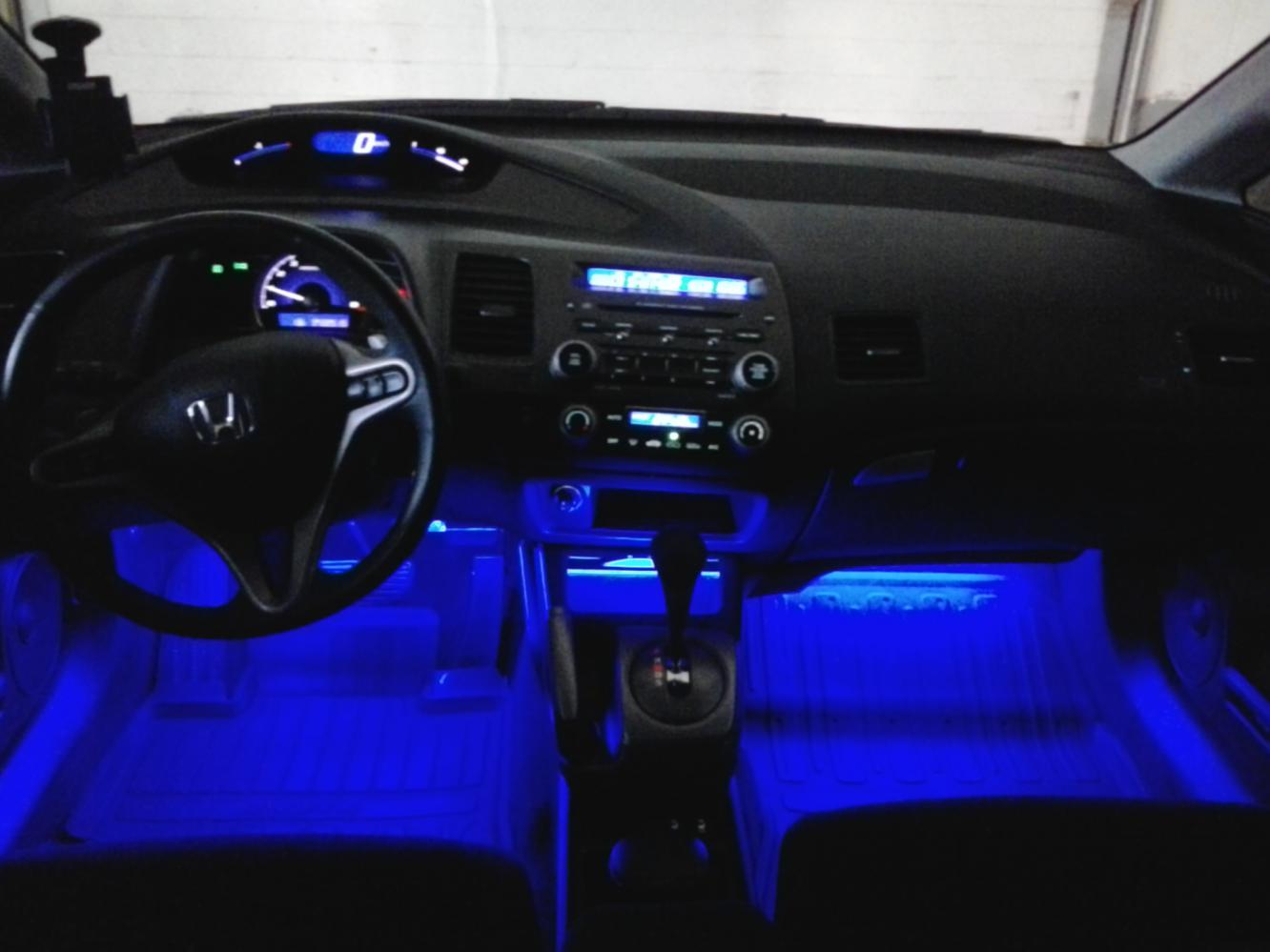

Сегодня то же себе сделал.Подключал по такому же варианту

Все ни как не могу понять!при открывании двери,чтобы загоралась - от концевика двери а + тогда откуда из потолка что ли тянуть?как показалGIP так будет постоянно при включении габориток?Подскажите кто делал только при открывании двери?

DiNЯ, в цивике минус управляющий! на вежливой подсветке.
Если нужно сделать включение при открытии определенной двери, тогда схема совсем по другому будет реализована...

Сообщение от ZEF

ДОПОЛНЯЮ!
Подсветка педалей
Бюджет: Монтажная плата 100 руб., (покупал в Южном порту) можно такую светодиоды (сверхяркие) такие
и сопротивления 560Ом - 271 руб., два переключателя mrs-2101-c3 по 23руб. провод монтажный 6 метров, гофра, врезные клемы (покупал в Южном порту), стяжки.
ИТОГО: 671 руб.
С чего все началось
Врезка






Процесс и что получилось в итоге
(Полная разборка для изучения: что-где )

откуда все пошло

Наилучшее место (по мне) для установки внештатных переключателей (кармашек для мелочи слева)
процесс

что получилось

если спецом не светить, ничего не видно

врезка и подключение

результат




Данная схема (с переключателями) работает в таких режимах:
1. Подсветка педалей всегда включается при открытии дверей (любых)
2. Подсветка педалей горит постоянно
3. Подсветка тоннеля включается вместе с габаритами или назависимо
4. Лампа УФ включается независимо

И лампа УФ свечения




Добавляю вчерашние работы-бюджет (свой) поправил тут
вот что получилось

цвет и диоды выбирал "клиент"

подсветка CIVIC уже была а вот подсветку на пассажирском установил в другое место (ближе к тонелю), не как себе,
по причине исключения бликования от коврика.
Времени потрачено 5 часов (много времени ушло на переделку ВЫКЛючателя на ПЕРЕключатель).
Еще посоветовал бы приобретать фишки, (чтоб не было "глухих" спаеных узлов, а были разборные точки) вдруг захочется цвет поменять или перегорит что-нить.
ЗЫ еще будет очень хорошо, если "запилить" светодиоды натфилем. Они тогда начинают светить матовым светом

Итак, продолжаю...
"правильные" габариты 2
Бюджет: один цоколь штатный, второй "купленый" на разборе 1pin (оригинал) в Мамырях 10 руб., две лампы 2pin Osram ~160 руб., арматура (гофра, врезные клемы и прочее) ~90 руб.
Затрачено времени: 3 часа. (Переделка патронов под двухцокольные ламы (фоток нет , похожие есть на хонда раша ), разборка обшивки левой стороны и крышки багажника. Демонтаж правой "фары". Прокладка кабеля, коммутация. Врезка правого цоколя. Подключение и проверка).
Снимаем "фару"

Вот такая она

а так она выглядит после подготовки.

И в первом случае и тут "по пластику" использовался выжигательный аппарат УЗОР-1 аналогичный
снимаем обшивку, выдергивая фистоны (пистоны) (8шт)

Далее разбираем пол, вынимая коврик(если есть ) и фанеру.
Снимаем (резким движением вверх) пластиковую накладку на юбке багажника (где петля замка).
Снимаем пенопластовую подложку слева. Снимаем обшивку, выдернув три фистона тут и еще один в салоне. Откинув левую спинку можно увидеть.
Можно полностью обшивку не снимать, но без неё удобнее.

Перед нами нужная гофра... вымимаем аккуратно пучОк

Берем нужный провод (э... цвет наверное зеленовато-голубой... )
врезаемся

надеваем кусок гофры и параллельно штатной проводке прокладываем провод, прикрепляя его стяжками (пластиковыми хомутами).
Все в точности как штатная... т.е. гофра, по кронштейну голый провод(можно обмотать изолентой, если изоляция слабенькая),
затем опять в гофре...

далее протягиваем ТРИ провода к правой "фаре"
(+) - габариты
(-) - общий "земля"
(+) - СТОП сигнал


УСЁ
Далее, неспеша, чтоб ничего не забыть в обратном порядке собираем обшивку багажника...
Вот, собсно, что получилось
со вспышкой

без вспышки, габариты


без вспышки,стопы


По просьбе выкладываю фото патрона (правда патрон некондиция)



А это уже не мои, но для инфы подойдут



Вчера налепил себе винил на капот и правую дверь, фоты чуть позже...

А вот и первые фотки приехали, начало положено (вечером выложу фотосессию, как все было)


это только начало

А вот еще фоткнул багажное отделение


и подсветка номера

Бюджет:
Багажник-лампа 12" 320руб.
Подсветка-диоды 2шт по 10руб. (5W)

По просьбе выкладываю простейшую схему светодиодной сборки. Именно она реализована в моем примере

повторюсь, схема простейшая...
5 диодов на подсветку педалей, 3- подсветка ниши в тоннеле

Покатался по Москве и прикупил все, что надо для подсветки ног.
Цена:
1) Светодиод голубой 2500мКД BL-L524UBC (Чип и дип) 25шт. х 17 руб = 425р (Их обработал мелкой шкуркой)
2) Сопротивление для светодиодов 560 ОМ 0,5ВТ (Чип и дип) 25 х 12 = 300р
3) Переключатель MRS-2102-C3 6pin ON-ON (Чип и дип) 2 х 23 = 46р
4) Клемма ножевая (для переключателей) (Чип и дип) купил 12 шт.не знал сколько надо 12 х 15 = 180р
5) ЗМВ соединительная муфта с защелкой (та самая которую все не могут найти!!!) (Чип и дип) 15 х 15 = 225р
6) ECS1\2 печатная макетная плата (Чип и дип) 1 х 260 = 260р
7) Изолента черная =) 1 х 38 = 38р
Провод монтажный (Русь трейд) 10 х 10 = 100р
9) Гофра 9,8мм (Русь трейд) 5 х 12 = 60р
10) Хомуты для жгутов (Русь трейд) 10 х 0,70 = 7р

Итого: 1641 руб. Серьезно я закупился!!! о_О Если есть цель, то надо воплотить её!!!

Выкладываю фото...

Что вышло!!!

а я такой патрон использовал, вернее, от такого фонаря:

Прикольно . Еще бы фото как глянцевый свет от матового отличается.
