Изготовление ремкомплекта для ремонта рейки

Сообщение от TИМОН

чертеж ненужен, РАЗМЕРОВ ВПОЛНЕ ДОСТАТОЧНО!!! А фото для того как она выглядит.

Уже не первый раз мне токарь делает по размерам, а чертежи это если надо выточить сложную деталь, или для умных токарей

мне делали на военном заводе и попросили чертеж так что мне он понадобился

а вообще вот так человек делал:

Втулку новую я планировал закернить в нескольких местах относительно торца корпуса рейки – он алюминиевый.
Наружный 32мм. на моих втулках оказался маловат, измерить точно я забыл, да и не стал- кольца уже были и новые точить не фонтан – воскресенье было, и результата хотелось сегодня. Кто будет точить – делайте пару тройку образцов 32,1-32,15-32,2 – по ощущениям таков был недомер. Убавить – не прибавить – всегда можно..

Чтобы выйти из проблемы недостаток размера перед кернением восполнил эпоксидом-валялся в гараже.

В местах кернения втулку сточил надфилем до высоты 5,5 мм. и в этих местах снаружи спилил грань – фаску под 45 градусов – место для наплыва алюминия после кернения.

Для кернения сделал инструмент - стержень (70 см. – под крылом мало места для удара) с ударной частью 3*4,5мм

Что получается – видно, будьте аккуратны, металл очень мягкий.

и это все есть на форуме. там описание еще на страницу. поиск в помощь.

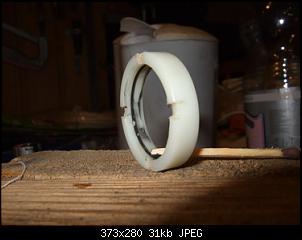

Примерно так все и делают, но я еще прорези сделал на внутренней окружности втулки, нужны они или нет тут загадка.

говорят для смазки лучше их делать. в ремкомплекте который продают ребята с VK прорези есть.

Сообщение от Stalker_rus

говорят для смазки лучше их делать. в ремкомплекте который продают ребята с VK прорези есть.

в том то и дело, что смазка там неделю держится, а через месяц и следа от нее не остается. Я специально пыльник сдергивал и проверял.

Видимо для того, что втулка новая и чтоб не царапала шток смазывать надо, ну а потом притерается

Сообщение от Stalker_rus

говорят для смазки лучше их делать. в ремкомплекте который продают ребята с VK прорези есть.

это сейчас есть...полтора года назад у енота их не было))

---------- Сообщение добавлено 06.05.2015 в 09:36 ----------

Сообщение от TИМОН

в том то и дело, что смазка там неделю держится, а через месяц и следа от нее не остается. Я специально пыльник сдергивал и проверял.

Видимо для того, что втулка новая и чтоб не царапала шток смазывать надо, ну а потом притерается

я недавно пыльник сдергивал ...смазка та( ЛИКВИ МОЛИ )есть....20 тыш -люфта нет
