Перегорела подсветка кнопок!

Сообщение от 59.ru

igor2009,
Очень буду ждать, т.к. надоело панель разбирать и лампочки менять))

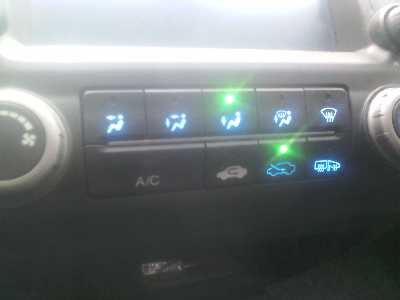

[IMG]забыл как обычно... Вот сделал наконец, извиняюсь за качество т.к. делал при дневном свете и телефоном
Сам диод светит в пластик меджу кнопок, т.е. на пиктограмы приходит уже отраженный боковой свет если можно так выразиться, не получится так что центр картинка яркий, а края не светятся, каждый диод на 2 кнопки светит

Короче решил впаять перемычку в магнитоле как на 30й странице. Кто паял, там нужен тонкий паяльник или можно обычным? Боюсь сжечь плату

igor2009,
а что другие кнопки не горят ?

---------- Сообщение добавлено 03.04.2014 в 13:02 ----------

Сообщение от Batman865

Короче решил впаять перемычку в магнитоле как на 30й странице. Кто паял, там нужен тонкий паяльник или можно обычным? Боюсь сжечь плату

конечно тонким , если нет тонкого, берёшь медную проволоку сечением 1,5 наматываешь на жало , ну а жало проводе делаешь оптимальным для пайки.

igor2009,
Красиво смотрится! Спасибо за фото, тоже буду заморачиваться))
Я вот еще подумал, может линзы диодов заматовать мелкозернистой наждачкой, чтобы они еще лучше свет рассеивали?

---------- Сообщение добавлено 04.04.2014 в 08:42 ----------

igor2009,
Скажи пожалуйста, я вижу у тебя магнитола 2DIN установлена, про дневном свете экран хорошо видно?
Я имею в виду изображение на экране.

Заказал, через интернет ВСЕ ВСЕ лампочки за 1к рублей. Ну и + доставка еще. Пришлось подождать. За 20 минут все поменял. И на 5 лет опять забыл!! 1к рублей - не деньги, что бы с диодами и прочим заморачиваться и голову ломать. Кстати тут еще писали, что на аварийку если заказывать лампочку, по оригинальному коду, то приходит яркая и потом слепит. Мне все нормально пришло. В сером пакетике со светофильтром, как пологается. Горит НЕ ярко красным.

Stress, где заказывал?

lehbor, кнопки не горят потому что я туды использовал диоды готовые с резистром (для русских машин), а резистр там слишком маленький по номиналу и некоторые диоды перегорели почти сразу.
59.ru, диоды которые у меня в этих кнопках - плоские, они называются 5050SMD, состоят из 3х кристалов, поэтому и светят ярко и наждачка там ни к чему - они и так ненаправленно светят. А вот диоды 3мм которые я впаивал в кнопки sel\reset можно спилить напильком до плоского состояния (я уже не помню, но по-моему я этого не делал, а светят и без того ровно)

Вот именно такие диоды я покупал (они под приборку отечественных авто как я понял), разгибал ножки и вытаскивал из этого белого основания: остается только диод с припаянным к нем резистром, далее надо поменять резистр на подходящий (чтобы после него напряжение было не больше 3 Вольт), а затем припаиваем его туда где раньше был патрон штатной лампы (см. мою высокохудожественную картину внизу)
2Din мафон днем видно нормально, без проблем всё читается, но вот если смотреть темное кино и в этот момент на экран светит солнце, то не видно нифига))
Stress, я диоды приколхозил после замены магнитолы, потому как в ней RGB-диоды (можно намутить любой цвет подсветки, но с лампами накаливания смотрелось не очень). А так теперь всё очень гармонично: сине-белая приборка + белые диоды в климате (но светят они синим из-за светофильтра внутри) + подобрал такой же цвет на магнитоле + белые диоды в кнопках +|- и SEL\RESET + в блоке стеклоподъемников белые диоды (штатные) с заменеммным резистрами на более маленькие (светят ярче в 2 раза, а то кнопок почти не видно). Последнюю переделку делал потому что несколько раз разбирал блок этих кнопок из-за неработающего водительского стекла - причину так и не исправил, а вот с кнопками рещил поэкспериментировать припаяв параллельно к имеющимся резистрам дополнительные - в сумме сопротивление стало ниже, а свет ярче

Infactory,
На Амаяме думал кинут, а нет. Все прошло хорошо.

igor2009,
спасибо за инфу! ;-))

Stress,
Спасибо!
