Салонный фильтр, турки и япы.

Stalker_rus,

Спасибо за щедрое предложение (правда), но мне интересно разобраться в чем дело.

Спасибо за картинки из мануала, я начинаю догадываться, в чем дело. Походу дела фильтр вставляется в пазы не концами гофры, а крайними подгибами гофры (двойной гофрой). В этом случае да, можно соблюсти все направления.

Блин, какое-то совершенно неочевидное решение. Не только я лоханулся, но и дилер.

я поправил пред посты - смотри еше раз
видимо при установке тонкого фетрового фильтра надо делать как в мануале.
при установке более плотного угольного все проще.
удачи! )

Сообщение от Stalker_rus

я поправил пред посты - смотри еше раз
видимо при установке тонкого фетрового фильтра надо делать как в мануале.
при установке более плотного угольного все проще.
удачи! )

Не понял. У меня родной именно толстый угольный. С ним как раз таких все неочевидно. Если ставить концами гофры в пазы, то стрелка будет казать вверх. Получается, что его тоже нужно ставить крайними перегибами гофры.

а еще есть фильтры от 7ого баяна .. там стрелок на фильтре нет

по моему тема сисек вполне раскрыта, с картинками

В общем, вот суть, которую кое-как можно разглядеть на маленькой врезочке из сервисного мануала к Civic (то, что запостил выше Stalker_rus). Я эту картикну перерисовал с целью увеличения. Чтобы соблюсти направления всех стрелок, фильтрующий элемент ("гофру") нужно устанавливать вот таким вот неочевидным образом.

Т.е. не торцы "гофры" засовывать в паз, а крайние перегибы (двойную "гофру").

Stalker_rus,

Вы согласны?

Сообщение от KPEM

Stalker_rus,

Вы согласны?

КРЕМ, с рисунком да. и применимостью его к оригинальному фетровому фильтру тоже да. про угольный от аккорда врать не буду, потому что просто держал его в руках однажды, но без подробностей и как говорит многоуважаемый mystique, которому у меня нет оснований не доверять - стрелок на нем вообще нет. что впрочем странно конечно.

Сообщение от KPEM

Не понял. У меня родной именно толстый угольный. С ним как раз таких все неочевидно. Если ставить концами гофры в пазы, то стрелка будет казать вверх. Получается, что его тоже нужно ставить крайними перегибами гофры.

а вот то что родной фильтр угольный и толстый - нет.
к нам не поставляется угольный оригинальный для цивика и номера на него нет.
есть угольный от аккорда который идентичен и подходит.

Stalker_rus,

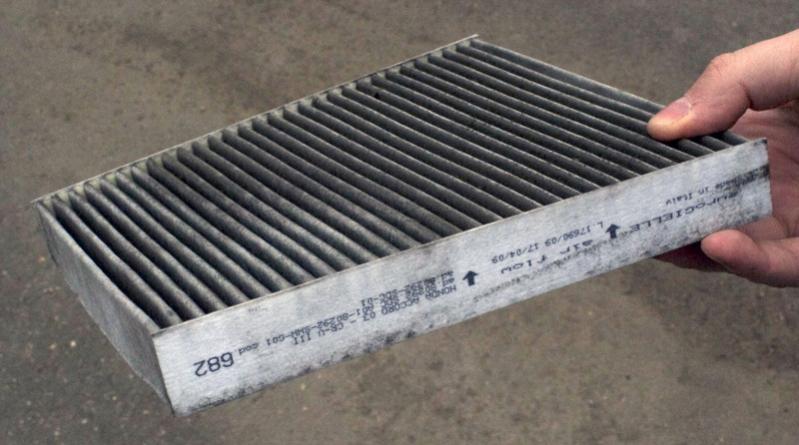

У меня стоял толстый углольный фильтр Accord 03 / CRV III, P/N 80292-SWW-G01. У него стрелки есть.

Этот фильтр в таком положении, как показано на фото, у меня стоял в авто. Так его установил официальный дилер на ТО 30 - Авторусь. Торцами гофры в пазы. А стрелки вверх

ну криво его поставили они =)
про фильтр от аккорда.
эта тема уже тоже звучала.
невский фильтр по колличеству ребер меньше аккордовского. (линейные размеры идентичны). это обусловлено технологией производства невских - машина на которой их "гнут" гармошкой и проклеивают, имеет определенный шаг сгиба ребер и в цивиковский размер укладывается несколько меньшее кол-во ребер, чем в оригинальном аккордовском. если углубляться в площадь поверхности и качество материала, то возможно невский фильтрует на 10% меньше аккордовского, но практика показала, что эта цифра не так принципиальна и слихвой окупается разницой в цене минимум в два раза.
к чему я все это говорю - аккордовский в связи с бОльшим колличеством ребер можно натянуть как указано в мануале.
невский таким образом не установится, так как у него нет лишних ребер в длинне.
причем проникновения пыли за фильтр при таком методе установки замечено не было.
некоторое ее колличество в любом случае подсасывается через боковые стороны фильтра (твердые) - это хорошо заметно на рамке при замене оригинала.
