Ремонт складывания зеркал своими силами. Civic 5D

Пишу на личном опыте, хочу поделиться.

Официалы просят около 8т.р. мы обойдемся 200р.

Есть 2 маленькие проблемы при отказе складываться одного или обоих зеркал, и еще одна, если сломался шток самого зеркала (читай в конце поста).
1- Сгорел самовосстанавливающийся предохранитель - это меньшая из бед.
2- Сгорел мотор - придется потрудиться. (у меня было так)

Итак, ремонт своими силами)
Зеркало с машины снимать не нужно.

Для начала что понадобится:
-Прямые руки,
-Отвертка с плоским и длинным жалом,
-Набор звезд (торксов),
-Кусачки,
-Пассатижи,
-Молоток,
-Штангенциркуль или линейка,
-Острый нож,
-Паяльник,
-Смазка для механизма (для пластиковых шестерен),
-1 Предохранитель на 1 зеркало на 0.3А как на заводе или 0.5А если механизм подустал (если сгорел... а если нет, то лучше заменить на новый),
http://www.chipdip.ru/product/rxef030.aspx
http://www.chipdip.ru/product/rxef050.aspx
ВНИМАНИЕ!!! НЕ ставьте предохранители номиналом более 0.5А - Сгорит мотор!!!
-1 Моторчик на 1 зеркало (если сгорел)
http://www.chipdip.ru/product0/9000145739/ (обновлена)

Смазку, преды и моторы можно купить в магазине радиодеталей Чип и Дип.

Итак, приступим...
Отверткой аккуратно снимаем зеркальный элемент и отсоединяем от него обогрев. Трудностей возникнуть не должно, все снимается нежно, без усилий.
Для этого поворачиваем зеркальный элемент как бы внутрь автомобиля в самое крайнее положение, станут видны защелки под зеркальным элементом, подцепите отверткой одно из ушей и элемент отщелкнется. Сидит плотно, усилий не прилагайте!
Далее торксом откручиваем самые большие из саморезов. Они держат крышку с поворотником. Помогая себе отверткой (изнутри видны защелки окрашенной крышки зеркала) отщелкиваем ее и отсоединяем колодку от диодного повторителя поворота.
Теперь видим тот самый предохранитель, выглядывающий из маленькой черной коробочки. Вынимаем ее, отщелкнув разъемы до и после нее.

Перепайка: Если ножек предохранителя не видно, аккуратно расковыриваете ножом заводской герметик (светлый такой) чтобы показались ножки около 2-3мм, откусываете кусачками предохранитель под корень, припаиваете к ножкам новый. Говорят что имеет значение какую ножку куда припаивать, я не заморачивался, припаял как было на обоих зеркалах, все работает.
Далее присоединяем коробочку обратно и проверяем работоспособность (при окончательной сборке подогните предохранитель чтобы он не задевал за крышку зеркала), если зеркало не подает признаков жизни - приступаем к более сложному и кропотливому второму этапу...

Замена моторчика.

Снимаем оставшийся пластик, нам нужно в результате получить скелет из внутренностей.

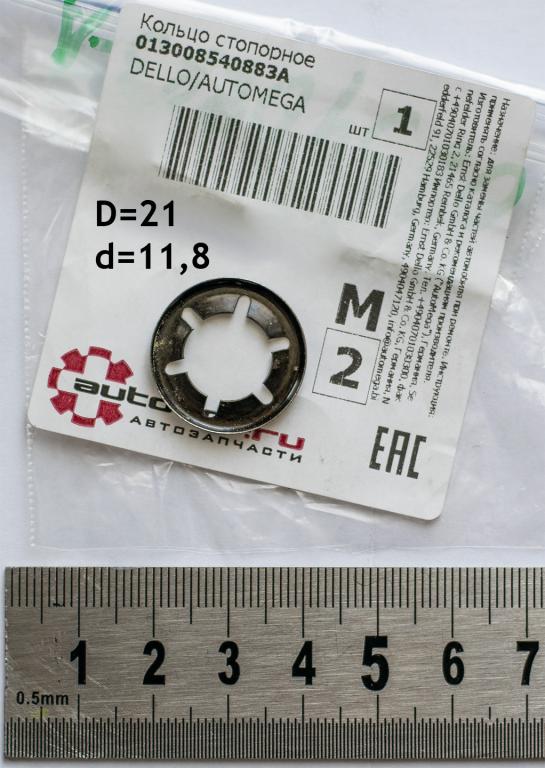

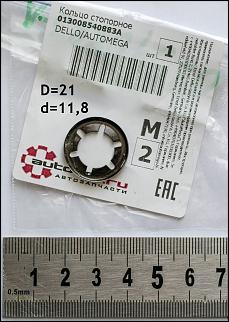

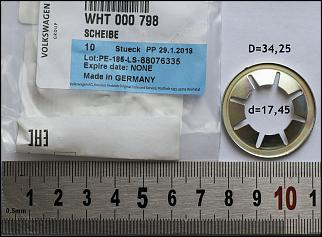

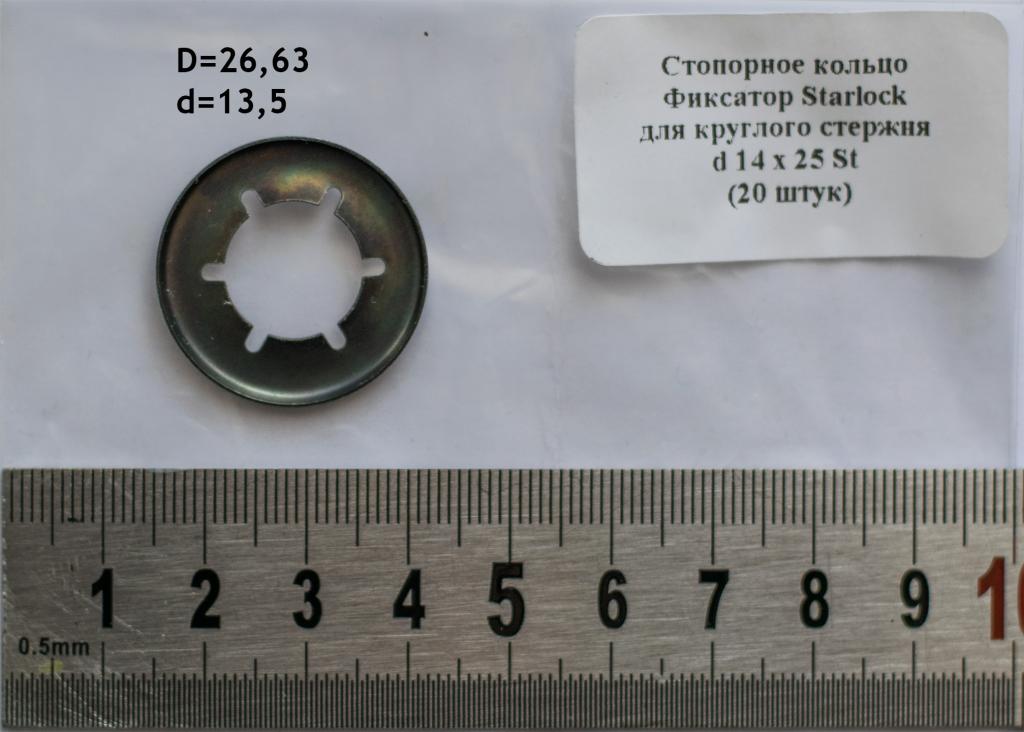

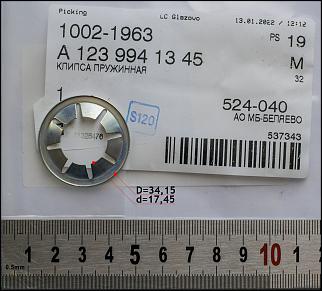

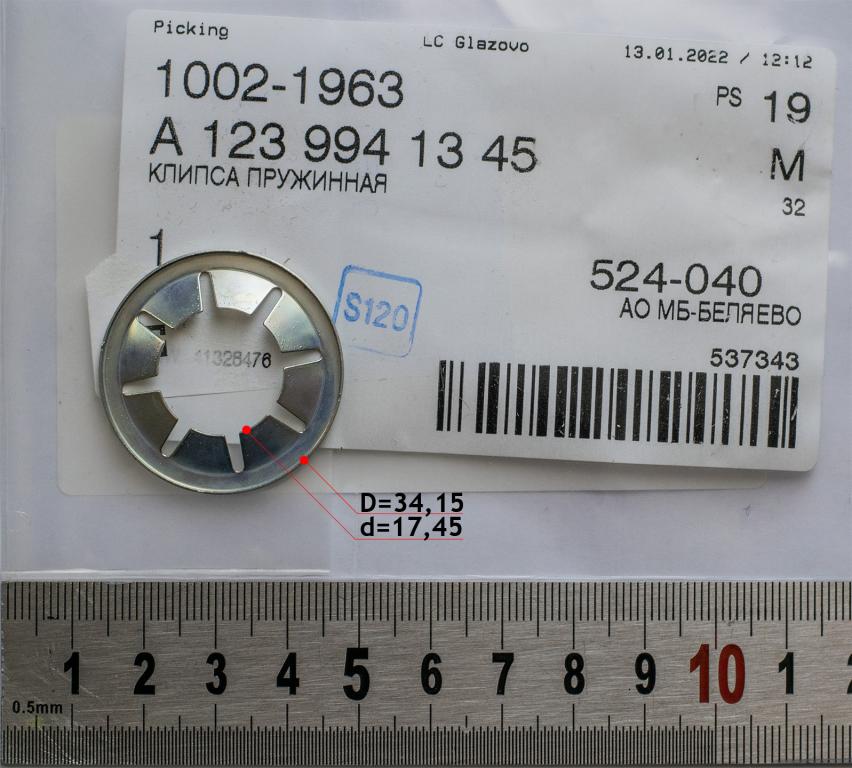

Отверткой с плоским жалом аккуратно снимаем стопорное кольцо на оси складывания зеркала. Под ним сильная пружина, не пугайтесь. У меня сломался один лепесток на кольце, на работоспособность это не повлияло.

Если же кольцо сломалось совсем - можете испольовать металлический хомут на ось. После снятия кольца подогните обратно лепестки, но не до ровного состояния, иначе сломаются. Кольцо тугое, совсем чуток хватит.

Сообщение от Ignition

У меня от удара отломалась металлическая трубка, на которую надевается зеркало, а затем и стопорное кольцо. При ремонте вместо кольца я использовал обычный червячный хомут, только надо выбрать из металла потолще. Прекрасно держит уже месяц.

Как решение - отлично, только сжимать пружину и затягивать хомут очень проблематично, пружина там аццкая...

Сняв остатки зеркала со штока - видим маленькие саморезы, откручиваем, вынимаем мотор.

Дальше самое интересное)
Мотор в руках, отпаиваем контакты...
Мой сгоревший мотор:

Необходимо замерить штангенциркулем или линейкой положение червяка на штоке (оси) мотора!!!
На фото старый и новый мотор:

Пассатижами удаляем червяк со штока (Не повредите сам червяк!!!), лучше обхватить шток пассатижами и, уперев его во что-нить твердое, пассатижами сдвинуть его вниз.

Проблема с длиной штока решаема. Со старого мотора откусываем недостающую длину штока. Немного плющим молотком ось нового мотора для фиксации червяка. Вставляем откусанный конец со сгоревшего мотора в червяк, полученное одеваем на новый мотор. Положение элементов должно совпасть со старым мотором.

Далее ножом убираем лишнее.

Припаиваем ранее отпаяные провода (если не угадаете полярность - ничего страшного, просто поменяйте местами контакты в разъеме. У меня на 2-х одинаковых моторах она была разная).

Мажем смазкой (я не мазал). И вставляем на место.

Собираем в обратном порядке до скелета. Стопорное кольцо давите с двух сторон чем-нибудь, пружина тугая, сесть оно должно на 1мм примерно - если больше, то зеркалу трудно будет складываться. Удостоверьтесь что оно не слетит.
Оязательно проверяем работоспособность перед окончательной сборкой!!!

Сообщение от Ignition

Возможно пригодится тем у кого зеркало совсем сломалось.
В отверстие старого штока ставится металлическая трубка от анкерного болта 12х130. Так как трубка становится меньше диаметром, стопорная шайба на неё не встанет, а найти такую же меньшего диаметра мне не удалось. Поэтому пружину зажал хомутами.

Крепится исключительно с помощником, один должен отжимать пружину, а второй держать корпус и затягивать хомут. Затягивать надо в два захода, поэтому два хомута, сразу эту пружину хорошо не зажмешь, действительно аццкая ))

Ремонт штока зеркала подробно описал alf555 здесь.

Навеяно из темы "У кого зеркала уже не складываются?" http://www.civic-club.ru/forum/showthread.php?t=39213
Огромное спасибо sapienseasy, rupiter, glaz, Ignition за советы, информацию и помощь в освоении проблемы!!!
