Ремонт магнитоллы + распайка AUX

Сообщение от Sonicmine

=) снял, щас буду смотреть что с ним, заодно может для аукса сопротивление впаяю, его же обязательно ставить в любом случае? я хочу такую приблуду поставить в дальнейшем http://g01.a.alicdn.com/kf/HTB1KL5sJ...nt-b-MP3-b.jpg

а куда там сопротивление впаивать?, там же вроде только пять контактов соединить и все.

Сообщение от Konstantin228

а куда там сопротивление впаивать?, там же вроде только пять контактов соединить и все.

ну так туда и ставить, в мануале это есть. Про коробочку я так понял что для нее ничего не надо, она подключается в свободный разъем от двд и работает сама по себе, аукс штатный тоже вывел, получается с коробочкой будет два аукса.

Сообщение от Sonicmine

ну так туда и ставить, в мануале это есть. Про коробочку я так понял что для нее ничего не надо, она подключается в свободный разъем от двд и работает сама по себе, аукс штатный тоже вывел, получается с коробочкой будет два аукса.

Я купил кабель аукс с фишкой, он тоже втыкается сзади мафона в разъем. Но на моей модели мафона надо спаивать пять контактов. я ятур решил не ставить.

Сообщение от OdinokijKot

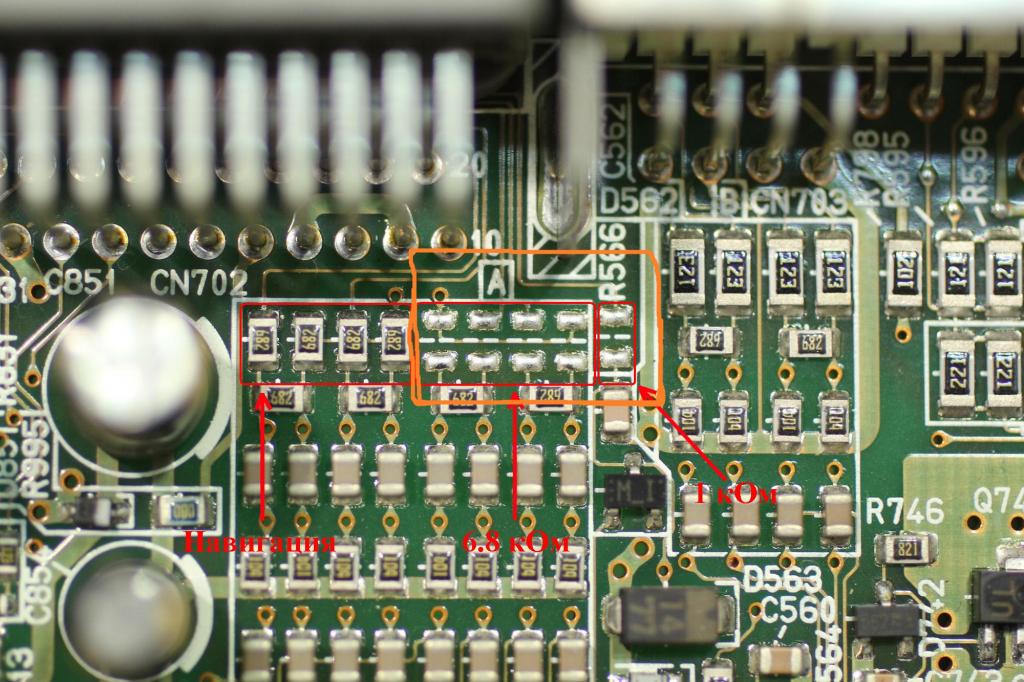

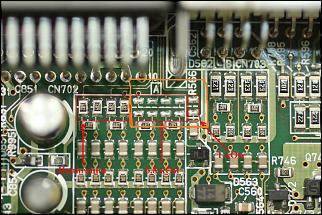

Для активации AUX необходимо распаять 5 сопротивлений на плате 4 штуки (R332 R333 R233 R232 - отвечают за передачу аудио) - 6,8 кОм, аналогично сопротивлениям в цепи навигации, и R566 - 1 кОм (цепь активации "AUX detect"). Типоразмеры сопротивлений 0805 или 0603

на всякий =) 0805 отлично встают в штатные места

Сообщение от Sonicmine

на всякий =) 0805 отлично встают в штатные места

а если взять эти сопротивления с навигации и поставить на аукс?

легче купить, они стоят меньше рубля за штучку, хотя работать будет и если просто замкнуть. А можешь попробовать снять с донора, на них маркировка 682 (6,8 кОм) и 102 (1 кОм)

Konstantin228, если замкнуть - будут касяки со звуком. Это схема согласования входа-выхода. Заметил, что правильно сделанный аукс звучит вполне себе хорошо. Главное землю источника не сажать на массу и не терять эту развязку.

Коллеги,
А никто, случаем, не пробовал заказывать себе с Алиэкспресса такой девайс?
По описанию подключается ко входу от сд-чейнджера и позволяет управление с руля.

стоит не очень дорого, а функционал заявлен богатый

https://yadi.sk/i/TAqChxQ5rwryg

Ссылка на Али:
http://ru.aliexpress.com/item/Car-US...a-a7c5def6cc3f

Я вот задумал сделать следующее решение:
К девайсу озвученному выше я подключу плату BlueTooth с A2DP и смогу транслировать музыку хоть с мобилы, хоть с плейера

http://ru.aliexpress.com/item/New-XS...893608396.html

Сообщение от Kast2K

Коллеги,
А никто, случаем, не пробовал заказывать себе с Алиэкспресса такой девайс?
По описанию подключается ко входу от сд-чейнджера и позволяет управление с руля.
стоит не очень дорого, а функционал заявлен богатый

это аналог ятура впринципе, выше писал о нем уже. через БТ и эту коробочку звук будет ужасным, предлагаю эту плату подключить к штатному ауксу

Сообщение от Sonicmine

предлагаю эту плату подключить к штатному ауксу

Спасибо за совет! Попробую и так и так Жалко, что кроме как на слух придется определять качество выдаваемого звука
