    Явно в голове замкнуто наглухо!

  2. #2
    Email не подтвержден
    Регистрация
    26.08.2012
    Адрес
    Таганрог
    Сообщений
    936

    По умолчанию

    Нашёл неплохую инструкцию для тех, кто ниразу не снимал магнитолу и не знает как это делать. Хорошо было бы прикрепить в начале страницы.Магнитола кстати тоже ничего.
    http://www.aliexpress.com/item/Pure-...864719301.html

  3. #3
    Участник
    Регистрация
    14.10.2013
    Адрес
    СПб
    Сообщений
    160

    По умолчанию

    Поставил своего китайца, и что-то много лишних разъемов осталось (помечены красными точками). Если кто знает их назначение - подскажите. Подошел только основной, где питание и колонки, и антенный :-)
    А особенно интересует разъем, на котором рулевые кнопки. Там 2 или 3 провода. В "рулевой" разъем китайца ничего не подходит. Кто знает, какой это разъем из помеченных красным? Предположительно, зеленый или синий слева, но как узнать точно...
    На фото 2 и 3 - старое ГУ.
    Миниатюры Миниатюры Магнитола-20140215_150446.jpg

  4. #4
    Участник
    Регистрация
    17.08.2009
    Адрес
    Москва
    Сообщений
    10

    По умолчанию

    Какая интеесная констъюкция...
    У меня было 3 штекера:
    -основная шина (1)
    -антенный провод (2)
    -провод кнопок (3)

    Приобрел адаптер для кнопок на руле:

    Два провода (ACC и GND) подцепил к соответствующим контактам на основной шине, а остальные два (REM LINE и REM GND) к этой фитюльке, у которой всего два провода.

    Вот такой разъем:

  5. #5
    Участник
    Регистрация
    14.10.2013
    Адрес
    СПб
    Сообщений
    160

    По умолчанию

    Вот-вот! У меня в китайце ответная часть для такого разъема.
    А в машине, как видите, нету...

  6. #6
    Старожил
    Регистрация
    17.10.2013
    Адрес
    Дзержинск/Нижний Новгород
    Сообщений
    2,724

    По умолчанию

    Цитата Сообщение от SpbPavel Посмотреть сообщение
    Вот-вот! У меня в китайце ответная часть для такого разъема.
    А в машине, как видите, нету...
    У тебя же с навигацией, а китаец для обычных.

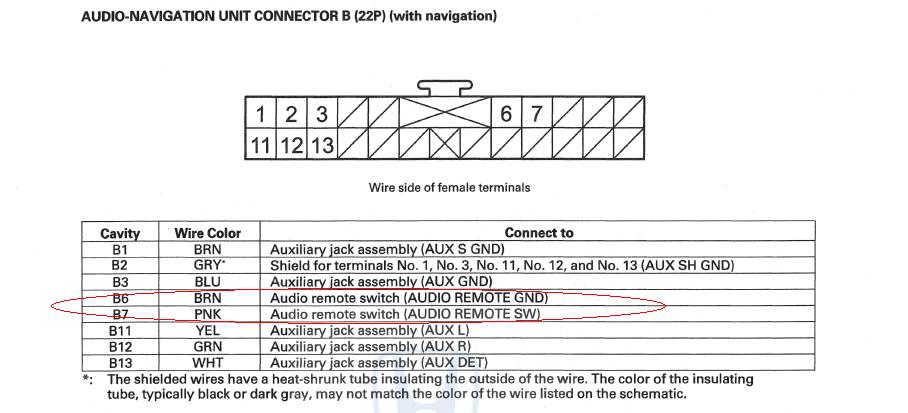

    У тебя на большом зелёном разъёме. B6(коричневый) и B7(розовый).
    Миниатюры Миниатюры Магнитола-remote.jpg

  7. #7
    Участник
    Регистрация
    14.10.2013
    Адрес
    СПб
    Сообщений
    160

    По умолчанию

    igor8313, спасибо, вот это проверю в субботу.
    Вот купил жене подарочек :-)

  8. #8
    Участник
    Регистрация
    17.08.2009
    Адрес
    Москва
    Сообщений
    10

    По умолчанию

    А в новой голове имеет место быть разъем мама для 3.5мм джек?

  9. #9
    Участник
    Регистрация
    14.10.2013
    Адрес
    СПб
    Сообщений
    160

    По умолчанию

    У меня в китайце ответная часть для такого разъема.
    Именно такая, был бы не гибрид у меня - все подошло бы.
    Вопрос в том, где в машине искать REM LINE и REM GND.
    Вечером разберу старую голову, может, там на плате подписаны контакты.

    ---------- Сообщение добавлено 19.02.2014 в 11:04 ----------

    Эх, старое ГУ даже не запускается без машины.
    Не разобрать, пока не включишь и не скомандуешь Open, чтобы морда отъехала.
    Там есть пин Security, пока на него что-то не подашь, не заведется.
    Поступим иначе. В выходные подвешу старое ГУ обратно и буду выдергивать по одному разъему, пока кнопки на руле работать не перестанут.
    А там уже проще будет найти.

  10. #10
    Участник
    Регистрация
    11.05.2012
    Адрес
    Лотошино
    Сообщений
    42

    По умолчанию

    разъем на кнопки серого цвета, от которого всего 2 провода отходит
