Эхххх,Генадий-Генадьвич или проблемы с генератором

Всем привет!!!
В общем такая проблема:начал собирать проводку,все подсоединил,прикручиваю+,потом только дотронулся минусом,а он коротит
На след день начал прозванивать,оказалось что + крепления генератора,коротит на корпус генератора.

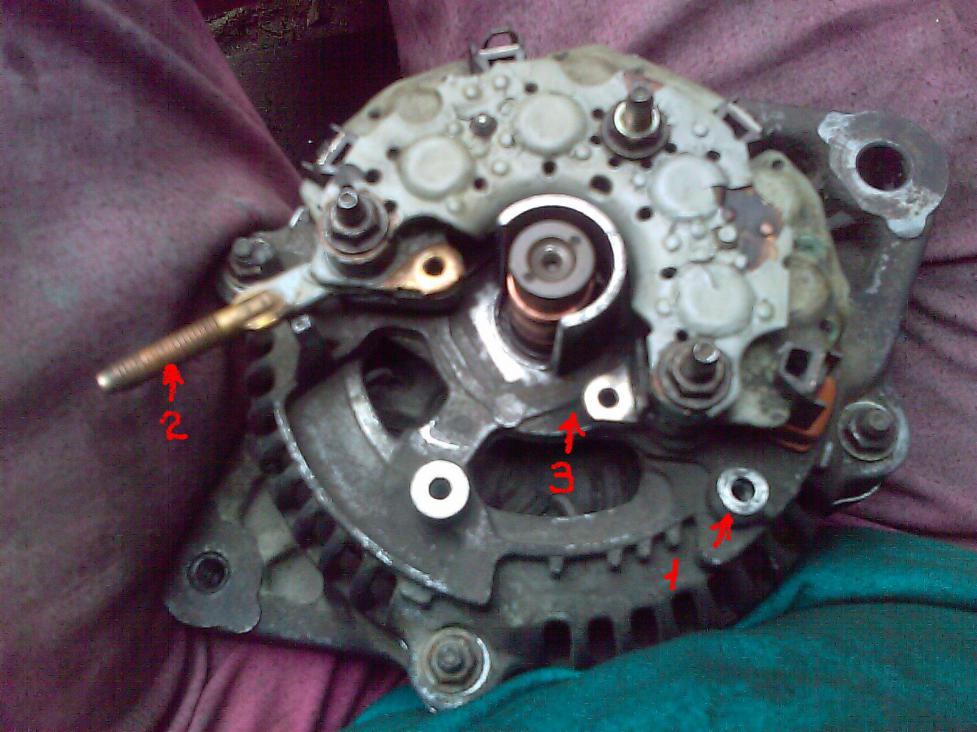

Начал разбирать,оказалось что + проходит от 2 до 1,если щетки и разъем не сняты!!!!
Что самое странное что на обратной стороне разъема(фото не сделал,но разъем,для понятия,есть на фото)есть какой датчик-коробочка или что-то типо того,который подсоединятся к 1 и 3 контакту.Т.Е он переводит + на корпус стартера,тем самым и коротит
Что делать????и что это за датчик-коробочка,который + с минусом соединяет
P.S/ Месяц назад мыл генадия уайт-спиритом под давление

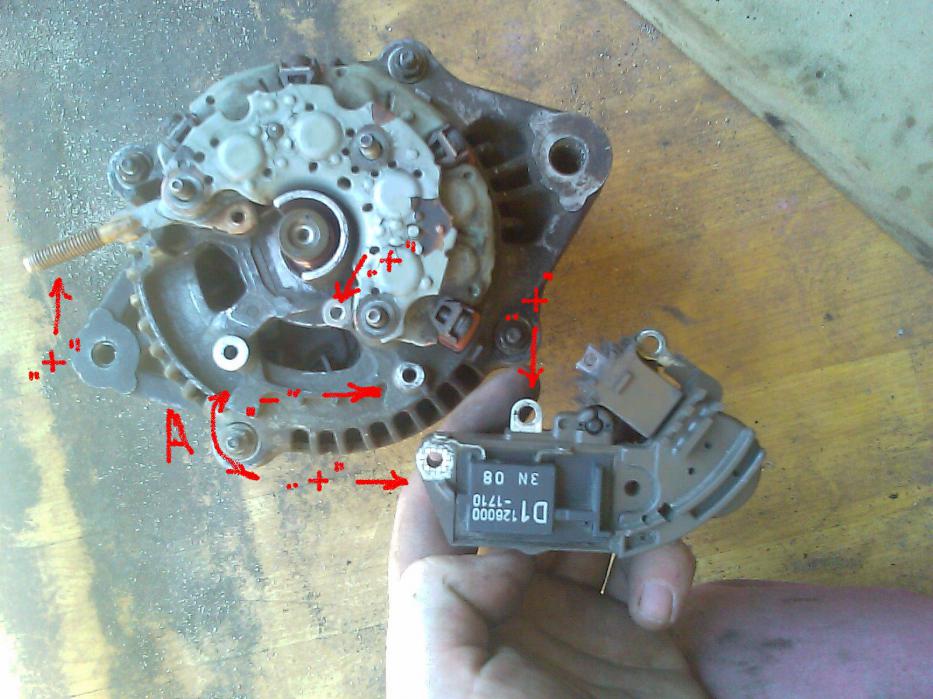

Нарисовал схему и сфотографировал проблемное место "А".Как в нем соединяется "+" и "-"
Как быть в данной ситуации?В чем проблема?

Может кто подскажет код щеток или код генератора подешевле,а то 700р и 29д ждать за щетки,совсем не Гууд

датчик коробочка эт реле-регулятор(таблэтка))., если коротит на корпус значит гдето пробило... хрен выяснишь- из моста придется все диоды выпаивать и прозванивать каждый отдельно... геморой с греций орех получишь) самый верный способ-
1. отнести на диагностику мастеру и, если ремонт пахнет соплестроем и его цена приближается ближе к штуке, то...
2. лазим форум и покупаем Б/У за 1.5-2.5
что собственно я и сделал( свой гену оставил на каматоз последующий)

Купи у меня генератор и не чего коротить не будет!

Мой тебе совет!!!!
1)Выпаивать нисего не нужно,все н мосте диодном прозванивается элементарано!!!
2)сними регулятро напряжение(коробочка со щеткаим)и прозвони обмотки статрора на мессу(4 контакта обмотки)
3)Реле регулятор не ремонтабелен,поэтому меняется,стоит от 300до 600 рублей!!!
4)прозвони обмотку ротора,должно быть не более 4 Ом,если ) показывает или более 4 ом,то ремонт!
По личному опыту,убил 3 таблетки пока узнал что при нагрузке обмотка ротора коротит и дает кз,а без нагрузки с новой таблеткой все гуд,14.4 вольта!!!
так что произведи все эти манипуляции, проще говоря,вот схема проводки гены: посмотри и пойми что к чему!

Сообщение от D13B2

Мой тебе совет!!!!
1)Выпаивать нисего не нужно,все н мосте диодном прозванивается элементарано!!!
2)сними регулятро напряжение(коробочка со щеткаим)и прозвони обмотки статрора на мессу(4 контакта обмотки)
3)Реле регулятор не ремонтабелен,поэтому меняется,стоит от 300до 600 рублей!!!
4)прозвони обмотку ротора,должно быть не более 4 Ом,если ) показывает или более 4 ом,то ремонт!
По личному опыту,убил 3 таблетки пока узнал что при нагрузке обмотка ротора коротит и дает кз,а без нагрузки с новой таблеткой все гуд,14.4 вольта!!!
так что произведи все эти манипуляции, проще говоря,вот схема проводки гены: посмотри и пойми что к чему!

вот эту схему и порядок действий я имел в виду

на сколько ампер хоть гена?

Не стал я сильно забивать себе голову!И купил б/у.Все работает.
Если когда-нибудь буду снимать рабочий гену,то буду по одно детальке переставлять,чтобы узнать в чем была проблема.

дабы не плодить новых тем - приподниму эту.
вчера вечером помыли движок керхером (скоро на ТО ехать). после просушки сивка завелся нормально и доехал от места мойки до дома почти без проблем. почти -> через несколько км прям на ходу загорелся чек. я тут же остановился, заглушил, через 10 сек попробовал завестись - никаких проблем, чек погас через 3 сек после вкл зажигания, на ходу далее проблем не было. Приехал домой, машина постояла во дворе около часа, погнал в гараж. на ходу начала тускло подмигивать лампа зарядки аккума. пока доехал до гаража - лампа уже стабильно светила, не моргая.
за ночь ничего не изменилось (я надеялся что все подсохнет и проблема рассосется сама собой), но нет, час назад ходил в гараж, все тоже самое. запуск движка, лампа аккума тут же гаснет, через 20-30 секунд работы движка лампа начинает тускло загораться, через минуту - полноценное свечение, не гаснущее. чек не горит, с этим все ок.
Генератор AHGA17 (A5T04092 митцубиси), фишка 3х контактная.
вопросы
- это щеткам конец или все же реле регулятора?
- подскажите код для экзиста для заказа этого реле, так как не могу найти за 300...600 рублей (вижу только 04314-P04-G04 Regulator set (mitsubishi) за 7 тысяч через 24 дня)
- для замены обязательно геныча вынимать или можно просто поставить его вертикально попкой кверху и раскручивать?

+++++++++++++++++++
дополню - неделю назад обнаружил, что у меня аккум выкипал, пришлось водичку подливать. так что по первому вопросу ответ как бы ясен - регулятор умер окончательно.
очень прошу ответов на второй и третий вопросы
