Подскажите по электрике (фары)

**Scorpion64** · 13.03.2011, 19:33

Нашел более простое решение.

---------- Сообщение добавлено в 21:33 ---------- Предыдущее сообщение добавлено в 20:30 ----------

Итак мини отчетец.
1. Снимаем кожух рулевой колонки и сам переключатель. Несем домой

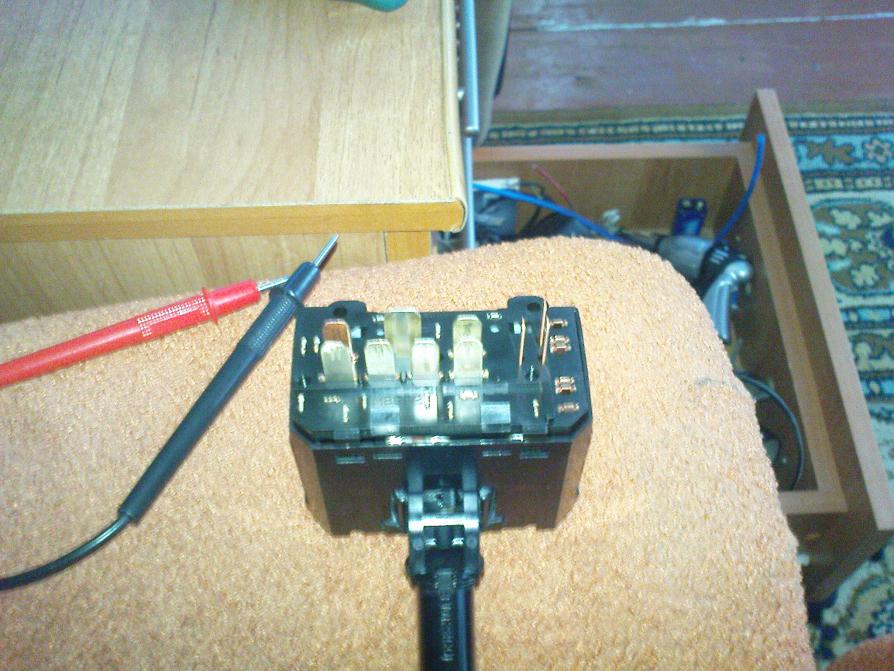

2. Со стороны контактов откручиваем два самореза. Снимаем направляющие для фишек и саму контактную группу.

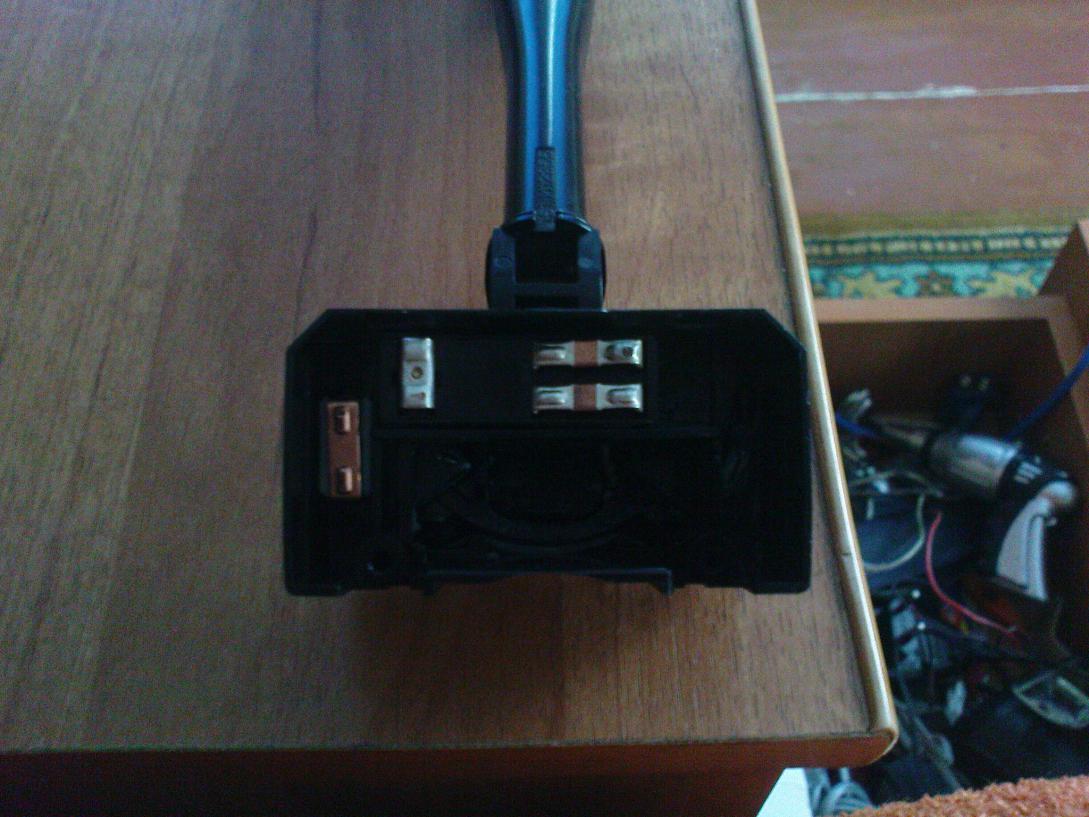

3. В корпусе видим два ползуна с контактами. Аккуратнее, они ничем не закреплены, не потеряйте. Корпус можно отложить, он нам пока не нужен.

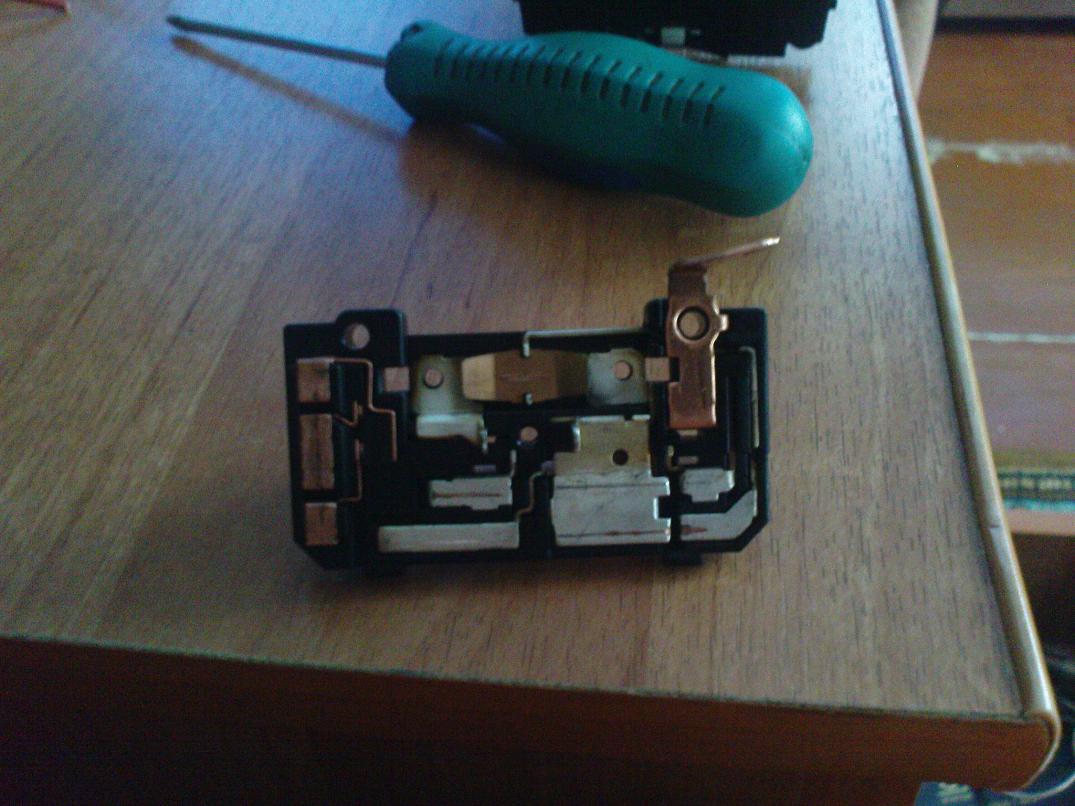

4. На контактной группе установлен переключатель дальний ближний, по конструкции напоминает советский домашний выключатель

Аккуратно его снимаем, отогнув два язычка на обратной стороне. Контактная пластинка под ним тоже не закреплена!!! пластинку тоже пока снимаем.

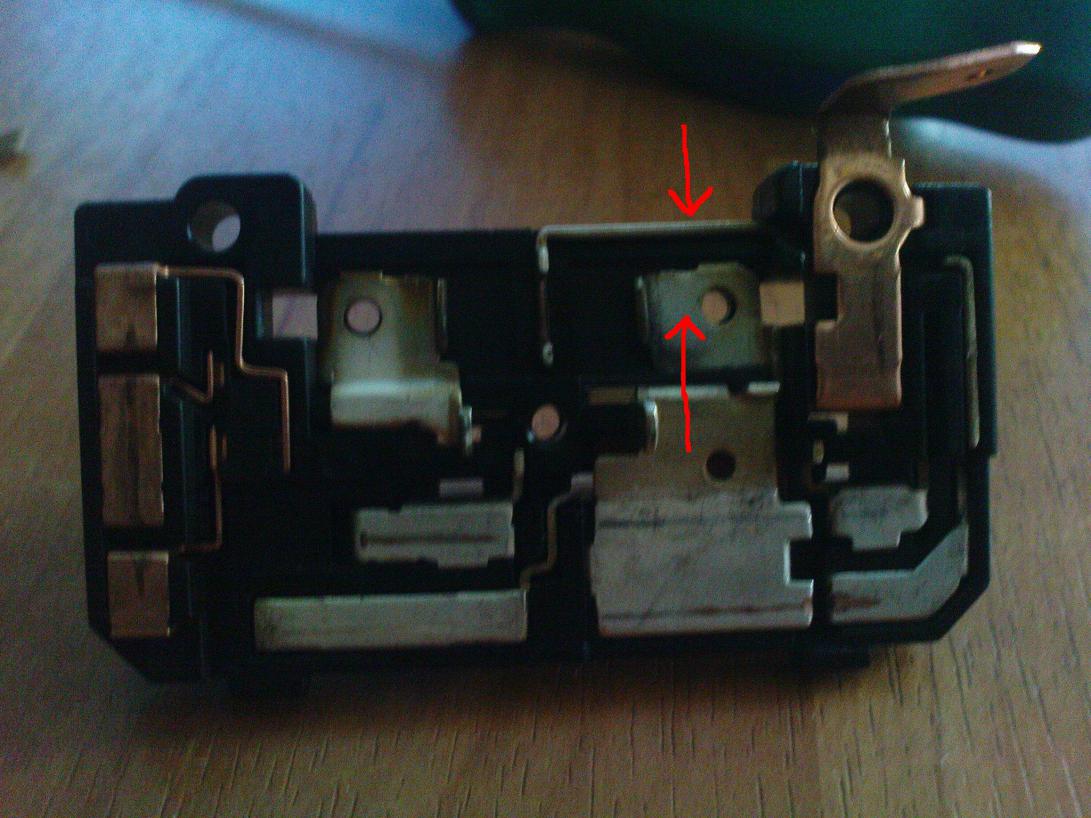

5. На указанные места впаиваем перемычку. (Для перемычки использовал многожилку 1,5 кв.мм, предварительно облудив и подогнав по месту).

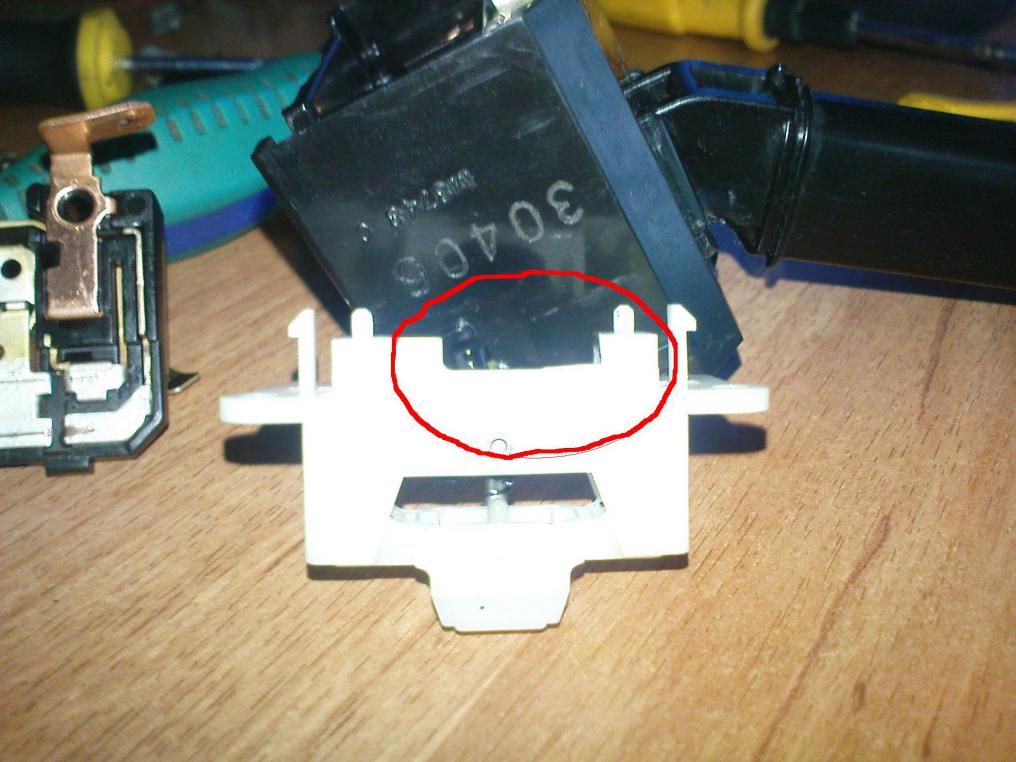

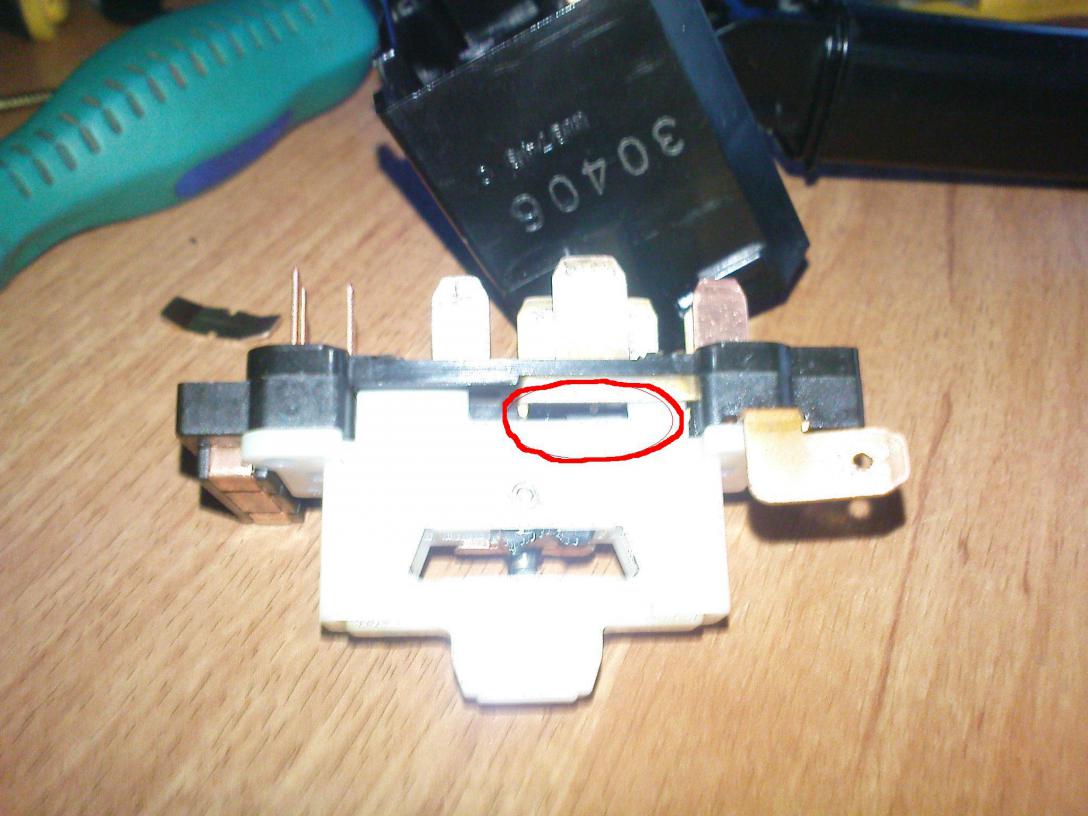

6. На самом корпусе переключателя нужно подрезать стенку, сделать окошко для перемычки.
7. Собираем все в обратном порядке.
8. Подключаем на авто фишки и проверяем.

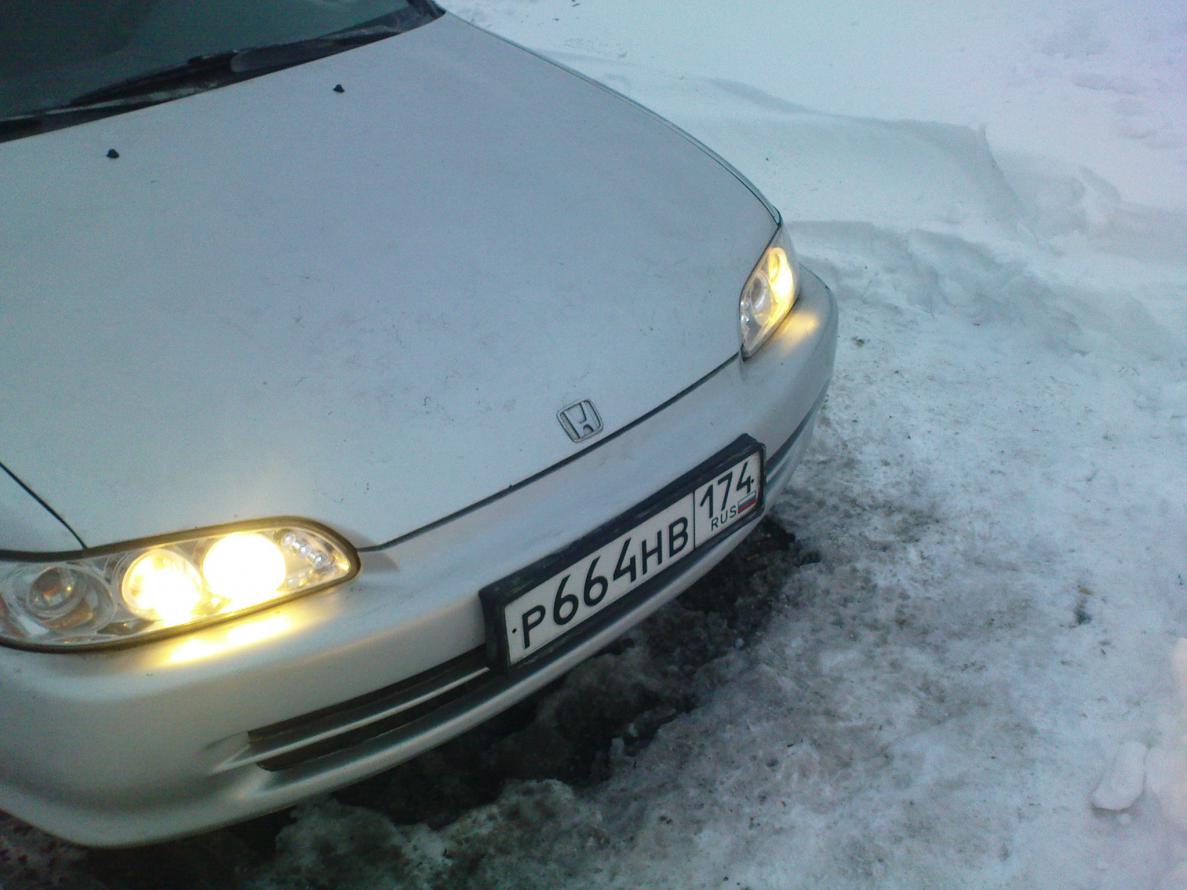

9. собираем все обратно и наслаждаемся результатом.

Если кому-нибудь опыт пригодится, буду рад

только наверное так не стоит делать если оптика стандарт, температура от двух нитей спалит отражатель.

Р.С. Вставлять фото в текст не умею, размещю так.

**7ambrion** · 04.11.2012, 19:18

Сообщение от Scorpion64

Нашел более простое решение.

---------- Сообщение добавлено в 21:33 ---------- Предыдущее сообщение добавлено в 20:30 ----------

Итак мини отчетец.
1. Снимаем кожух рулевой колонки и сам переключатель. Несем домой

2. Со стороны контактов откручиваем два самореза. Снимаем направляющие для фишек и саму контактную группу.
3. В корпусе видим два ползуна с контактами. Аккуратнее, они ничем не закреплены, не потеряйте. Корпус можно отложить, он нам пока не нужен.
4. На контактной группе установлен переключатель дальний ближний, по конструкции напоминает советский домашний выключатель

Аккуратно его снимаем, отогнув два язычка на обратной стороне. Контактная пластинка под ним тоже не закреплена!!! пластинку тоже пока снимаем.
5. На указанные места впаиваем перемычку. (Для перемычки использовал многожилку 1,5 кв.мм, предварительно облудив и подогнав по месту).
6. На самом корпусе переключателя нужно подрезать стенку, сделать окошко для перемычки.
7. Собираем все в обратном порядке.
8. Подключаем на авто фишки и проверяем.
9. собираем все обратно и наслаждаемся результатом.

Если кому-нибудь опыт пригодится, буду рад

только наверное так не стоит делать если оптика стандарт, температура от двух нитей спалит отражатель.

Р.С. Вставлять фото в текст не умею, размещю так.

Благодарю, отличная инструкция ))) Правда когда на переключателе свет вообще отключен и включаешь дальний, теперь какое то реле постоянно щёлкает )) Пробовал вместо перемычки впаивать диод, с ним вообще всё идеально было, пока он не сгорал ))) Почему то перегруз у него начинался на дальнем, не знаю, нужно по мощнее попробовать впаять )) А у тебя реле не гудит? )
