Помогите нужна распиновка фишки двери

VoronovRS,
подскажи как выдавить клемму? вчера парился ничего не получилось, там еще все в солидоле

В общем с низу фишки есть бела штучка. У нее есть зацеп, ее надо вытянуть. Полностью она не вытаскивается а вылазит милиметра на 3-4. Насколько я понял из буржуйских форумов это фиксатор клемм. Далее я с низу и верху нужной клеммы со стороны разъема потыкал иголкой на предмет наличия фиксирующих "усов". Насколько я понял их там нет и вторую клемму просто уже выдавливал без тыканья. Брал тонкую плоскую отвертку и выпресовывал )). Запихнуть ее нормально на самом деле трудней чем вытащить, но тоже вполне выполнимо. Надеюсь поможет

VoronovRS,
+1 именно так а я эиту белую пласмасску хотел вытащить полностью....
У меня проводов 7 отломленных было + пару проводов напрямую пущено, так что я взял клещи и вырвал все провода с фишкой, а потом дома тихими вечерами наращивал провода.... да, еще я снимал дверь чтоб удобнее было

Большое спасибо за распиновку!

Темку в базу знаний ибо машины немолодые, провода рвутся..

была такая тема.клемы то вытаскиваются,но новый провод обжать проблематично,и как писалось выше обратно в разьём клема встаёт плохо.я сделал по другому.в разьёме есть свободные места под дополнительные клемы(их много,запас для чего-то ).находим примерно центр и высверливаем отверстие(я брал 6 сверло).далее проделываем всё тоже самое со вторым разьёмом (сверлим в том же месте,чтобы отверстия совпали!).ставим разьём на место и вставляем в полученое отверстие жгут из нужного количества проводов.далее сращиваем(цвета с двух сторон одинаковые),пропаиваем (не забыв перед этим надеть термоусадку),добавляем немного герметика и сверху термоусадку.всё

Ну у меня например всего одно или 2 гнезда свободных было. И опять же сразу треяется весь смысл этой фишки, уж проще отрезать и все сростить

Делал напрямую без фишки, без распиновки все подходит по цветам. очень удобно паять со снятым крылом.

Сообщение от as_55rus

Делал напрямую без фишки

+1, чтобы 100 раз потом не лазить туда. Только я не паял (по религиозным соображениям считаю пайку в авто злом)

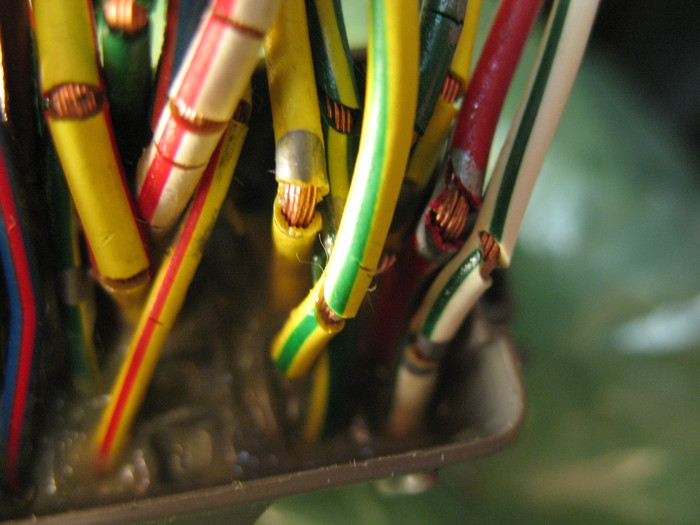

У меня было так:

Тоже началось.. казалось бы, починил два оторвавшихся провода стеклоподъемников - и отвалился другой провод (от зеркал) и ЦЗ начал сам временами замки передергивать.
Кстати, белую штуковину вытягивал, но пины все равно не выдавливаются.

Кто-нибудь знает красивое решение без фишки, но без неразборного сращивания проводов? Кроме клеммной колодки ничего пока не нашел.
Пока планирую купить целую фишку, но как бы потом опять через полгода не пришлось чинить. Существует что-нибудь, чем её можно залить (герметик/что-то ещё) для продления срока её службы?
