Ищу схему подключения климат-контроля

Собственно, новый вопрос
Перед этим еще раз выражу огромную благодарность, raven123 за помощь в поиске схем ,по моим предыдущим вопросам.
Итак.
Есть комплект для переделки с кондея на климат контроль, а именно блок управления и 3 датчика. Но как это расключить, не знаю.
Если у кого есть схемы, буду благодарен.

обратись к demolog, он вроде ставил

Справедливо для седана/купе! Дле хетча инфа есть здесь, там всё сложнее.

Электрическая часть:

Итак, сравнив две электросхемы...

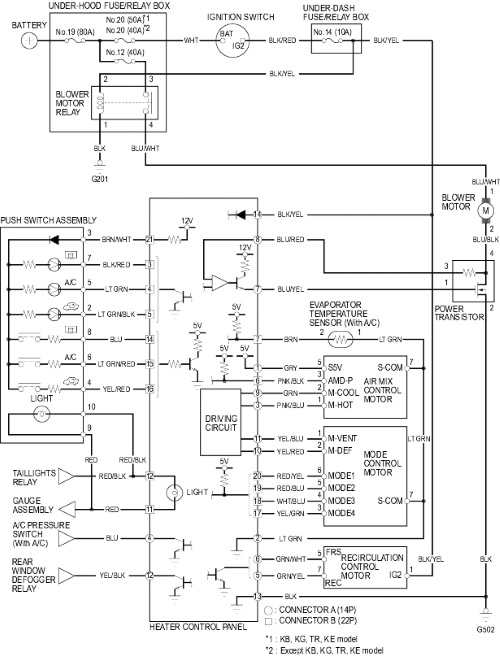

Без климат-контроля:

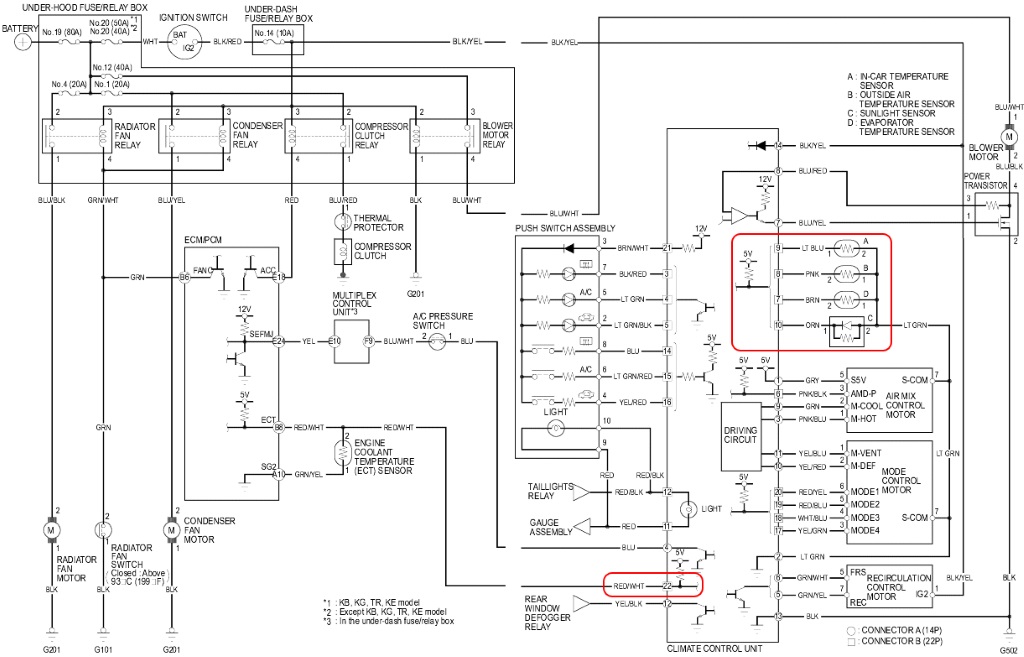

И с климат-контролем:

Понимаем, что отличается конструкция незначительно.(выделено красным)
То что отличается, по сути:
- Два датчика температуры, салонный и забортного воздуха.
- Датчик освещенности.
- Сам блок управления отопителем.
- Подведен сигнал от датчика температуры охлаждающей жидкости.

Физическая часть:

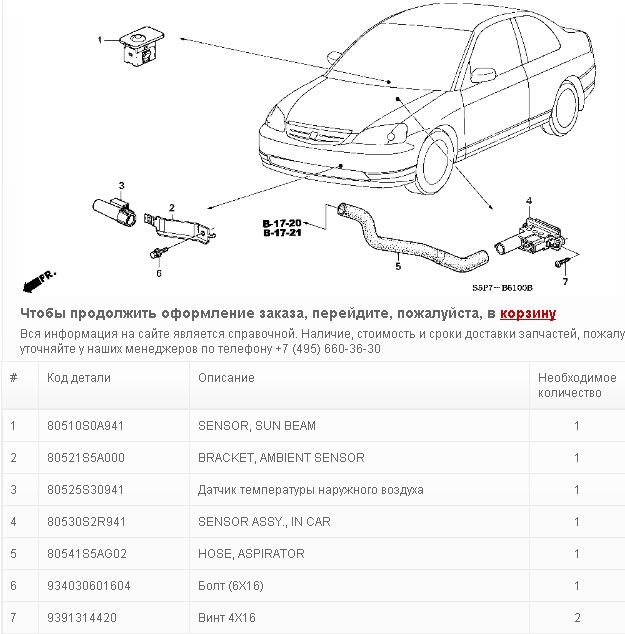

Открываем каталог для авто с автоматическим кондиционером

Для простоты поиска, внесу номера текстом:
80510-S0A-941 Датчик освещенности
80521-S5A-000 Кронштейн датчика температуры забортного воздуха
80525-S30-941 Датчик температуры наружного воздуха
80530-S2R-941 Датчик температуры салонного воздуха
80541-S5A-G02 Трубка датчика температуры салонного воздуха
93403-060-1604 Болт (6X16)
93913-14420 Винт 4X16

И сам блок управления отопителем, 80600-S5A-G01 или 80600-S5A-G02(так и не понял чем отличаются, видимо производителем)

Дальше мучаем магазины/разборки. Я остановился на этом этапе.

raven123, отлично. Хорошая работа. Я тут нашел блок управления климатом для левого руля, но меня смутила шкала температуры. Обрати внимание на цифры температуры.

globus,
по фаренгейту же разметка. работать будет так же, не волнуйся.

Alles,
то что работать будет это я в курсе. Это типа с америкоса чтоль?

globus,
Да, со штатовской машины. У меня когда-то был старый форд, там скорость была в милях, давление масла в PSI, температура в фаренгейтах.

Alles, хех. Реально. Заглянул на ебэй, действительно у них другая шкала на температуре.



---------- Сообщение добавлено 30.07.2014 в 22:34 ----------

Кстати. Когда стоит на AUTO в какие сопла воздух дует?

Что нарыл по поводу датчиков.
Датчики температуры, это терморезисторы на 2ком. То что представлено на рынке электронных компонентов, имеют несколько другую характеристику чем представлена в руководстве. Может конечно и не критично будет, а может и характеристика весьма условна. Надо поиграться с живым датчиком.

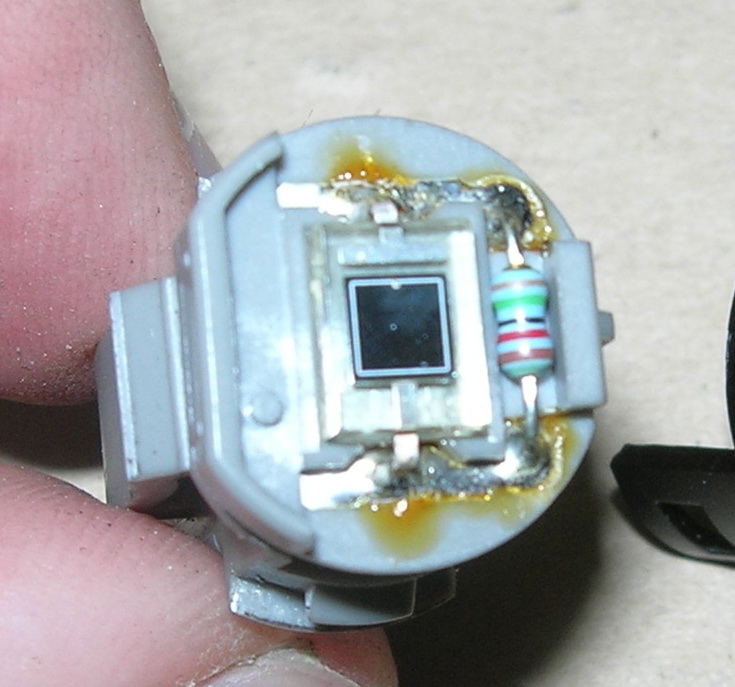

Датчик освещенности - фотодиод с нагрузочным сопротивлением, номинал сопротивления подглядел у cr-vшников, 1.2 мОм. А вот с самим фотодиодом пока непонятно...

Сообщение от globus

отлично. Хорошая работа.

Поздновато только, уже лето прошло.

Сообщение от Alles

по фаренгейту же разметка

+1
Даже правда не пойму от кого, ибо ни одного американца с автокондеем я в каталоге не нашел.
Если хочешь по цельсию, эта накладка продается отдельно.
