Ищу схему подключения климат-контроля

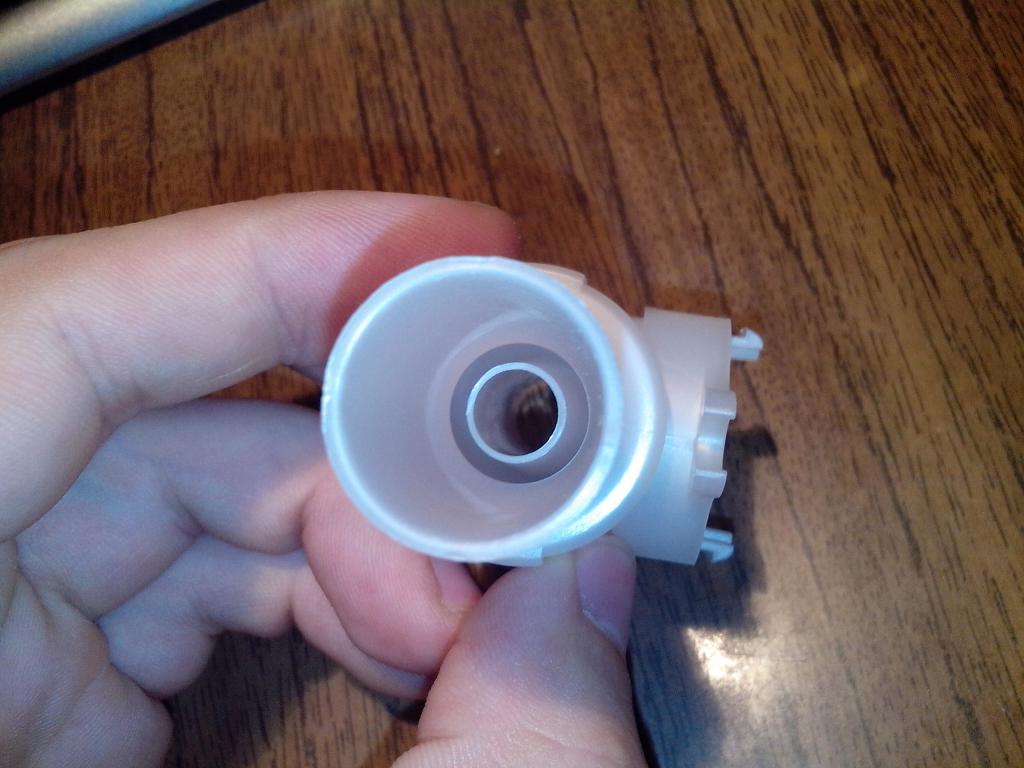

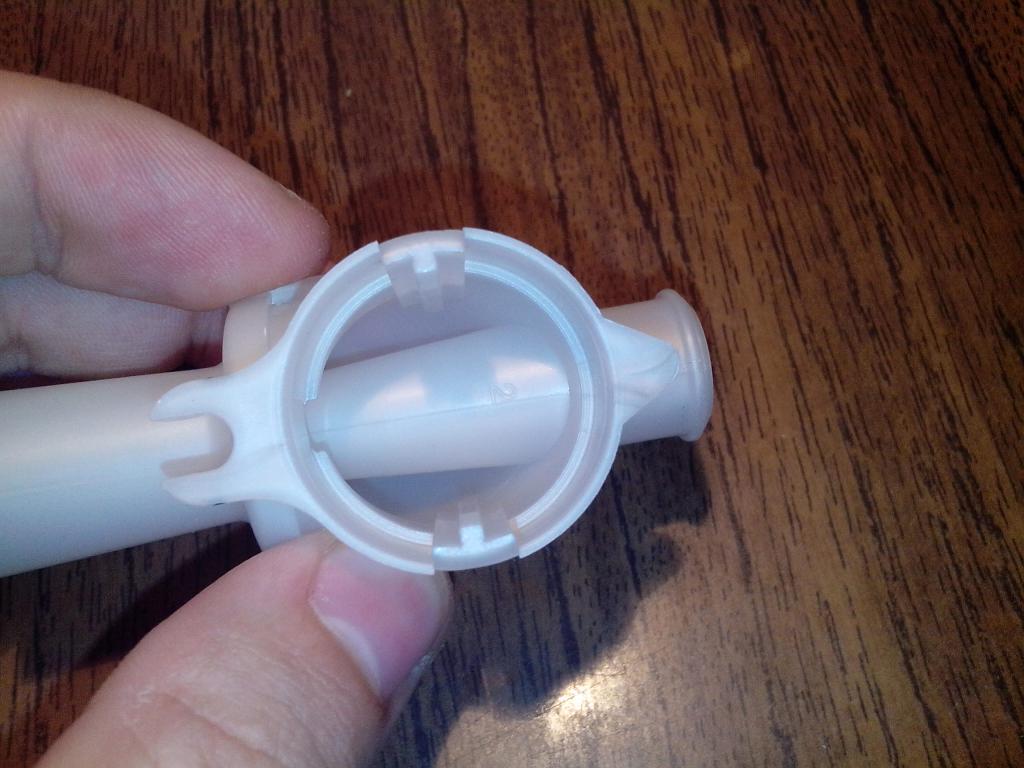

Приехали аж с америки(ближе не было ) аспиратор(штуцером его сложно назвать) и его скобка.

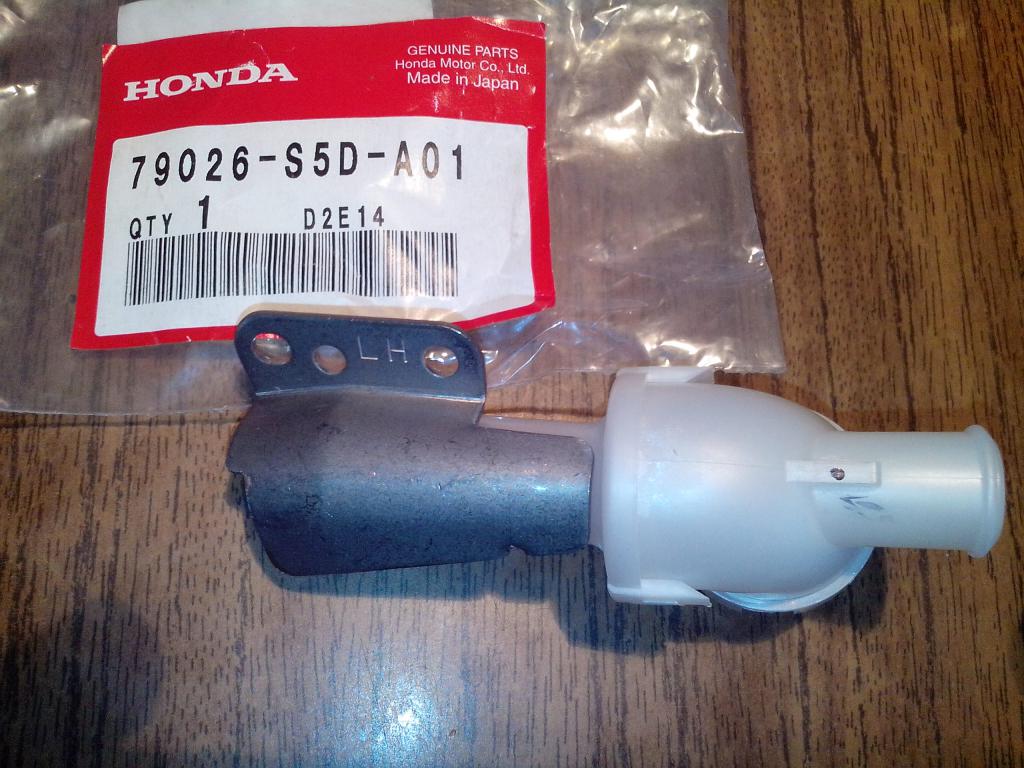

Скобка 79026-S5D-A01(криворукая идет с другим номером), не знаю, пригодится или нет, 250 рублей, пусть будет.

Небольшая засада касающаяся отличий купе/седан, в разности цветов подсветок.
Зеленая - седан. Красная - купе.

Т.к. блок управления достался мне от седана, родная подсветка была зеленая. Новые вставки заказывать дорого, поэтому чуть-чуть поколхозим.

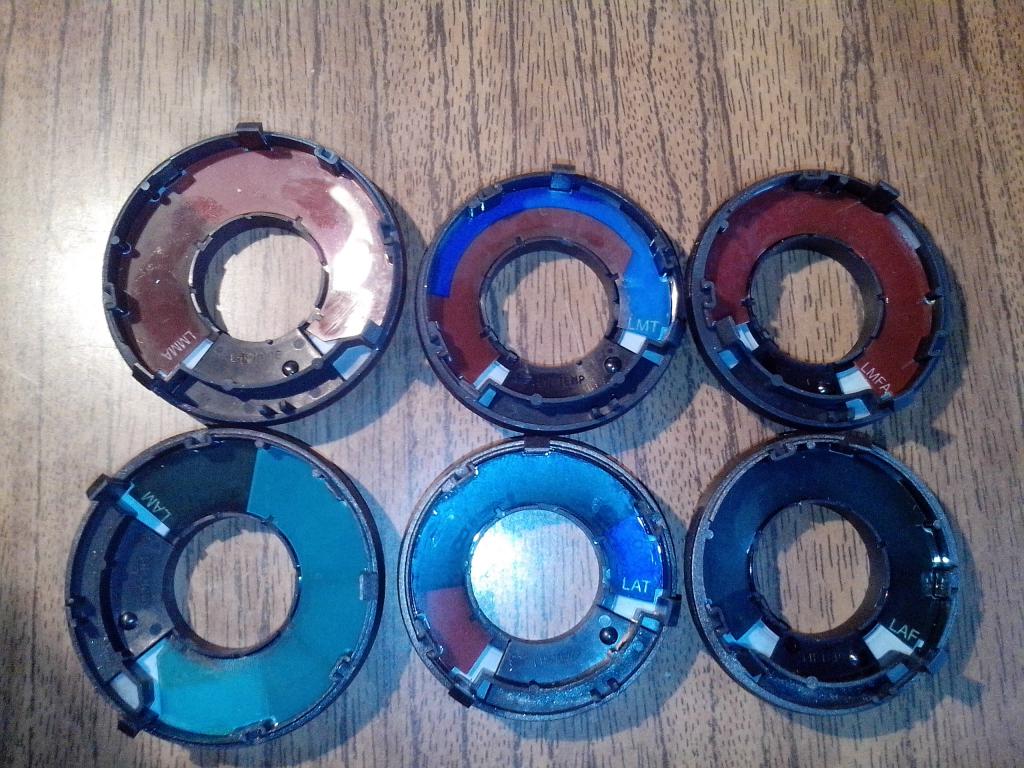

Берем у жены/сестры/мамы фен, и нагреваем вставки. Потом аккуратно тоненькой отверткой поддеваем, и вуаля:

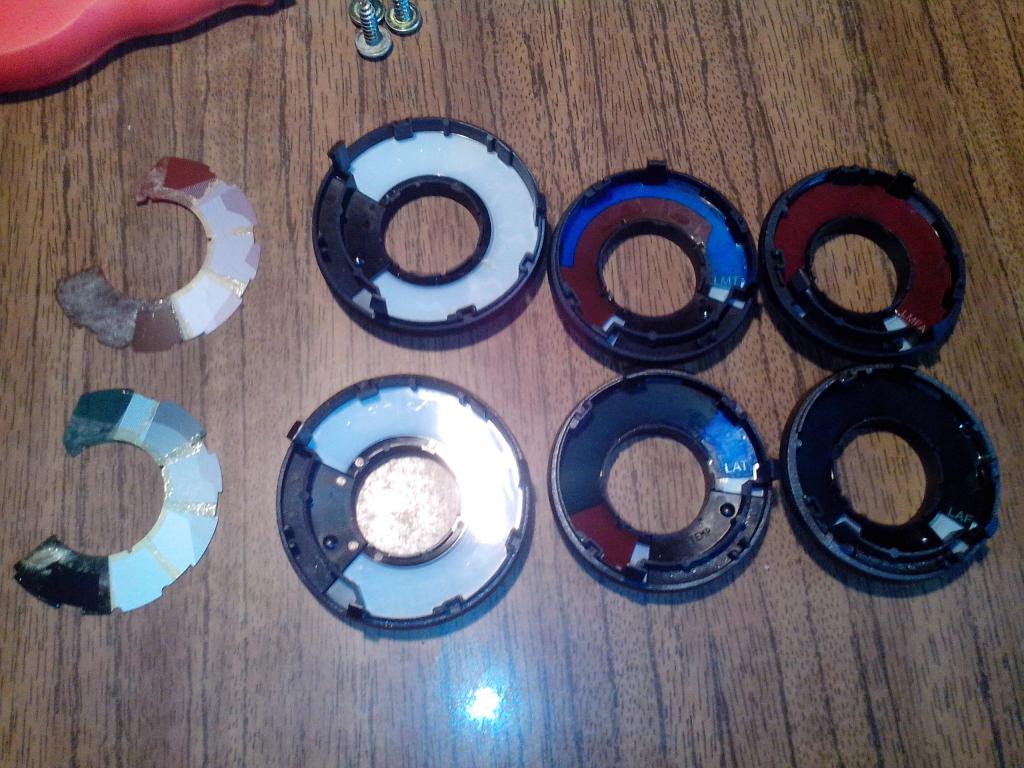

Вставки абсолютно одинаковые изнутри. Меняем местами светофильтры, и получаем родную красную подсветку.

Колхоз дело тонкое или как из праворульного блока управления печкой сделать леворульный.

Получается так что, что бы свапнуть климат, самой главной проблемой является найти леворульный блок от климата. Праворульных блоков как говна за баней, а вот леворульных днем с огнем не найти. Решил я заморочится собственно.
Для этого понадобился праворульный блок от климата и леворульный от кондея.
Разбираем блоки и перекидываем внутрянку из праворульного в леворульный, немного подрезав по месту. Получаем леворульный блок от климата. Отличие от заводского только в том что шкалы остаются от пруля, зеркально. Впринципе это не кретично. Можно было и перепаять резисторы что бы шкалы были не зеркально, но эти шкалы отдельно не купить, только новые, но цена их под 5000 за 3 штуки. Если их покупать то вся наша затея на смарку, ведь в том то и суть нашей задачи, за минимальные средства получить леворульный блок, поэтому было принято решение оставить их.
Итак.

Фото hand made леворульного блока.


А вот фото заводского.


Отличие только в зеркальности шкал. Но как по мне это не критично.

raven123, я сегодня глянул куда этот аспиратор вставляется. Он вставляется в бок печки. А вот где крепится сам датчик так и не пойму. Точно не на печке.

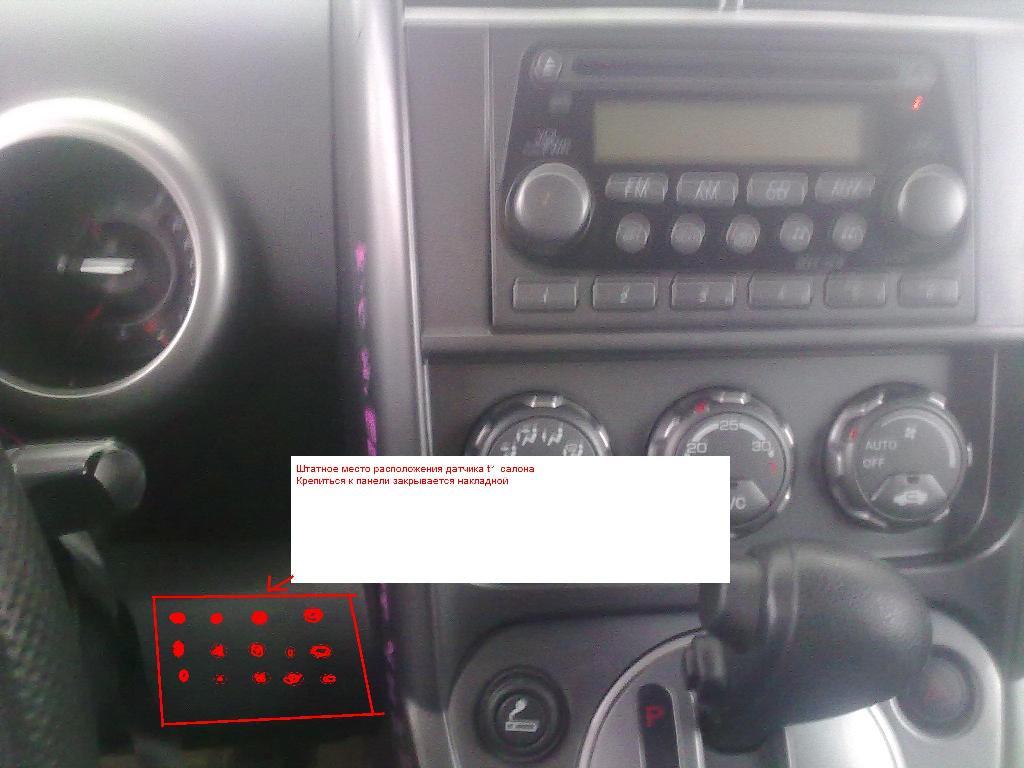

globus, на панели, справа снизу от рулевой колонки.

---------- Сообщение добавлено 20.12.2015 в 20:06 ----------

raven123, не пойму. Эта часть торпедо?

Не цивик, но смысл тот же.
