смена диапазона магнитолы

имеем данный девайс из пендосии
в инете ничего не нашёл
надеясь на тему http://www.civic-club.ru/forum/showthread.php?t=121802 полез внутрь иии ничего даже рядом не увидел

может кто знает?

Вряд ли кто что скажет, т.к. такие мафоны все меняют на китайские балалайки. Даже не знаю, делал ли кто-нибудь хоть одну переделку по моему мануалу
Если надо OEM мафон, могу продать свой полностью переделанный в комплекте с ятуром, т.к. купил шестидисковую матсушиту.

Сообщение от raven123

Даже не знаю, делал ли кто-нибудь хоть одну переделку по моему мануалу .

вот сегодня и пытался это сделать

Сообщение от raven123

Если надо OEM мафон, могу продать свой полностью переделанный в комплекте с ятуром, т.к. купил шестидисковую матсушиту.

так-то пытаюсь сделать для рабочей машины, а не для домашней

и что-то покупать как-то глупо

и вот думаю чёж теперь делать-то

Сообщение от DVS

вот сегодня и пытался это сделать

Так у тебя 2PC3, а не 2TC0.

Сообщение от DVS

и вот думаю чёж теперь делать-то

Ставить китайскую балалайку, а потом охуеть как же всё-таки неплохо звучит штатный алпайн
Сделай для начала фото платы в хорошем разрешении и маркировку проца.

---------- Сообщение добавлено 01.07.2018 в 00:01 ----------

DVS, с тебя магарыч:

"Американец" HONDA
39100-S5P-A110-M1
CM621AA
проц - 51T45116Y01
Порты отвечающие за изменения стандартов, это 53 - 56 пины сидящие, через резисторы 22кОм, на земле. Лог. 0 на лог.1 изменял установкой дополнительного резистора 10кОм с +5в. на нужную ногу проца (в случае изменения шага - 55пин.). Выкладываю таблицу, может кому-то сгодится.

53 --- лог.0 - включение индикации часов в режиме POWER OFF.
........ лог.1 - отключение индикации часов в режиме POWER OFF.
54 --- лог.0 - отключение режима CODE.
.........лог.1 - включение режима CODE.
55 --- лог.0 - шаг перестройки 200 кГц
.........лог.1 - шаг перестройки 100 кГц.
56 --- лог.0 - включение диапазона 87,7 -- 108 мГц
.........лог.1 - включение диапазона 76 -- 90 мГц.

http://monitor.net.ru/forum/topic95960-64.html#4419973
Это тот же мафон, но в варианте для купе(с красной подсветкой).

Сообщение от raven123

[/COLOR]DVS, с тебя магарыч:

http://monitor.net.ru/forum/topic95960-64.html#4419973
Это тот же мафон, но в варианте для купе(с красной подсветкой).

да я это уже читал, правда нихрена не понял

логи знаю только в системных папках от виндовс

какие пины???

а тут, дремучий мать его лес



эт надо считать ножки от проца а с какой стороны? что и куда *лть припаивать


ужас

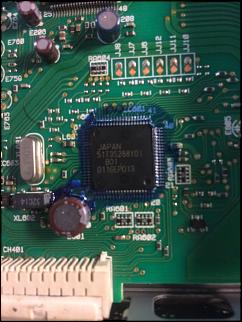

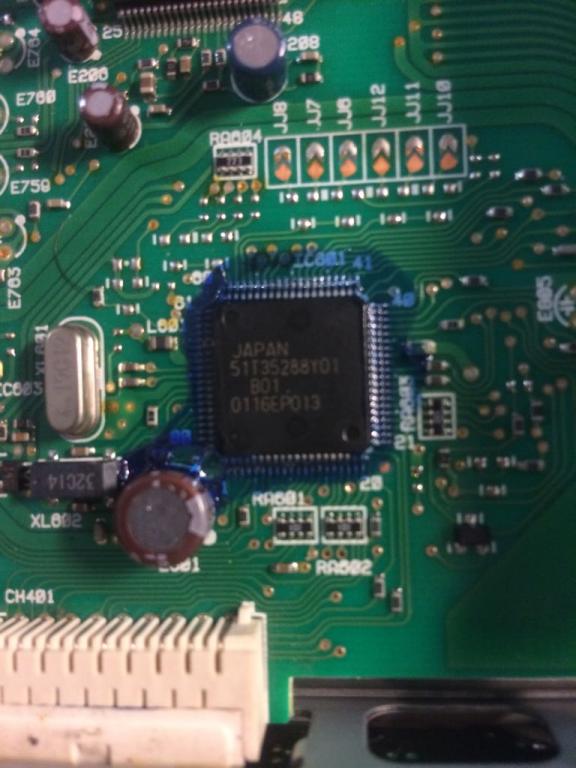

фото проца

Сообщение от DVS

да я это уже читал, правда нихрена не понял

Может тогда ну его нахуй?

Сообщение от DVS

логи знаю только в системных папках от виндовс

Лог. - сокращение от "логический".

Сообщение от DVS

эт надо считать ножки от проца

Они блеать подписаны прям на маске, белым по-зеленому 1,20,21,40,41,60,61,80

DVS, хз, вышеописанные контакты уходят куда-то на другую сторону платы. Можешь прислать мафон, покопаюсь, денег отдашь только за пересыл.

в чём проблема не пойму???
диапазон проца меняется перепайкой резисторов.
но это не всё.
блок радиоканала менять тоже надо будет

Сообщение от kot321

блок радиоканала менять тоже надо будет

Зачем?

Сообщение от raven123

Зачем?

+1

Он принимает все частоты, только проц обрезает лишнее
