Штатная кассетная магнитола

Мое знание электроники стремиться к нулю Кассетницу я открутил, и скорее всего вообще не буду вовращать на место зачем она нужна. ) вот встал логичный вопрос, может как нить на ее контакты звук подвести?


Кстати ты можешь сфотать свои - и обвести чем-нить куда и что ты припаял?

ок я это сделаю но вечером сейчас на работе, к контактам кассетницы без смысла паяться без самой кассетницы они не работают видать процессор чувствует что нет ее и не запускает. Единственным вариантом для меня было убить радио . Дома сниму и сфоткаю.

Жду с нетерпением )

открыв свою понял что у меня другая магнитола зато вроде с твоей разобрался!

ну ты мооозг

А там земли нет чтоли?

земля как понимаешь это минус Думал ты сам поимешь его можно взять и с корпуса магнитолы и с дорожек к которым припаяно часть корпуса, со входа можешь от минуса подсоединить . Вот справа видишь надпись GND там второй контакт справа ниже смотри на этом же фото , этот GND и есть масса, сам я брал с минуса, а по идее там в магнитоле большая контактная площадка и есть масса

В общем пока итог: Fail

Прорезал дорожки как ты нарисовал, припаял контакты, включил, а идет шум от радио. Возникает вопрос: что нитак. Даже при условии что просто не правильно припаяно: фон от радио не должен идти? а он есть ) буду еще разбираться.

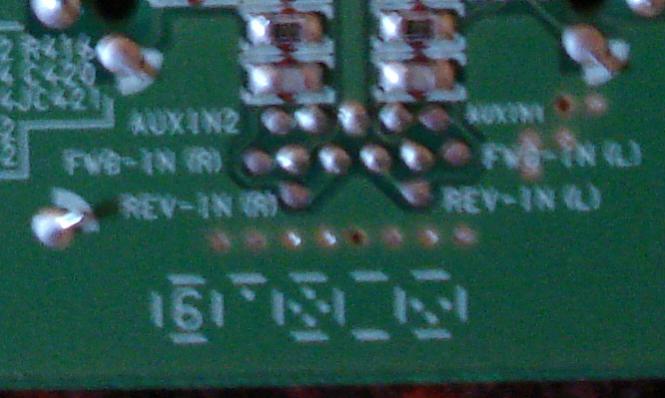

Кстати возник еще один вопрос, буквально случайно. Когда в нете искал мануал на свою магнитолу (Xr-h591wg), то ничего не нашел. Но зато нашел на 592/593. Так вот к чему клоню. У моей есть кнопка tape/aux. У 592/593 кнопка только Tape. Что сподвигло меня еще раз внимательно рассмотреть плату. Так вот вход с обратной стороны платы, куда втыкается лента от головки магнитолы нашел вот такие вот штуки:2 контакта с подписями auxin1 И auxin2. Возникает куча вопросов: надо ли как-то "активировать" этот режим. И потом куда припаивать сам вход.

то есть шум от радио? а звук вообще не усиливает?просто тупо радио осталось ?

Именно, даже реагирует на нажатие кнопки поиска радиостанций.

Сейчас буду впаиваться непосредственно через блок радио, отключив его от платы
