Добавил пропавшие картинки
Проверка http://www.youtube.com/watch?v=TUCqRf4HpSo
VS

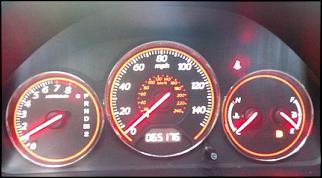

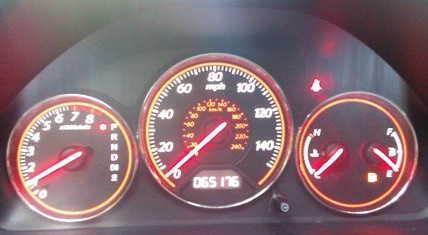

Сегодня получил вот такую приборку (2004 года, купе ЕХ, автомат, абс, без боковых подушек безопасности). Пробег на 56000 миль меньше чем на моей, позже апдейт на реальный пробег сделаю Приборка для авто с боковыми подушками на 300 руб дешевле, так что если вы соберетесь ставить такую, выясните с какого автомобиля она была снята, в противном случае у вас будет гореть индикатор неисправных подушек.
Для установки этой приборки необходимо поменять местами провода в колодках. Все размеры приборок идентичны, поэтому встает она как родная, причем может работать и на 6-м поколении (распиновка другая, можно и от S2000 поставить, но крепеж нужно доработать будет).
Вот тут распиновка этой приборки http://www.xproductionz.com/s2000/cluster.html
Вот эта ссылка с мотором понравилась http://www.xproductionz.com/k20swap/k20swap.html
ПРЕЖДЕ ЧЕМ ВЫНИМАТЬ ПРОВОДА, НУЖНО ОТКЛЮЧИТЬ АКБ!

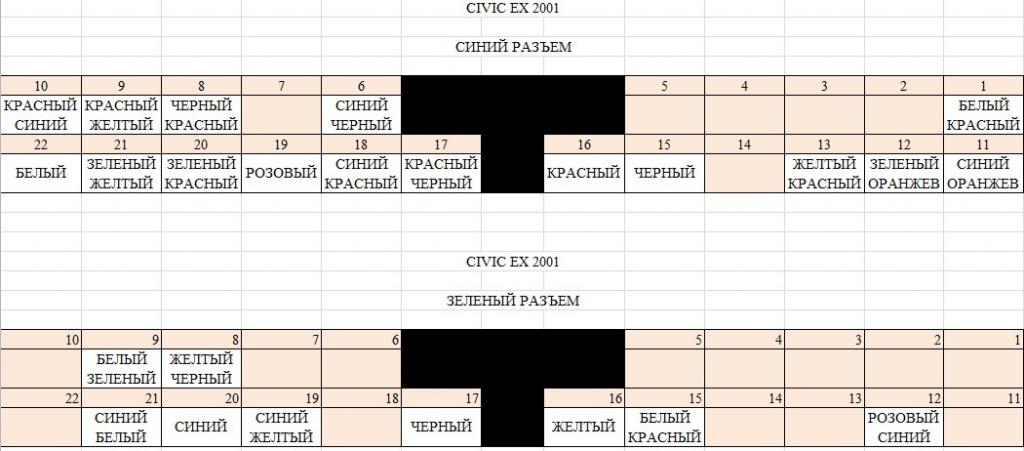

У моего авто 2001 года, купе ЕХ, американец было так:

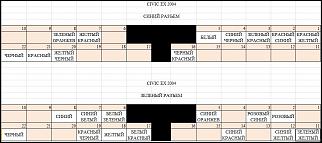

Меняем провода местами:
Теперь на приборке все работает как положено! Работают все лампы и регулируется яркость подсветки во всем авто. Как снимать приборку и вынимать провода расписывать не буду, это можно и в youtube посмотреть. Здесь лишь представлена схема подключения, собранная из разных источников и проверенная на работоспособность.

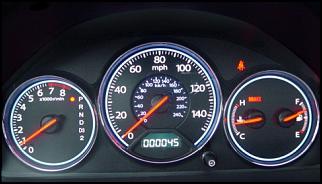

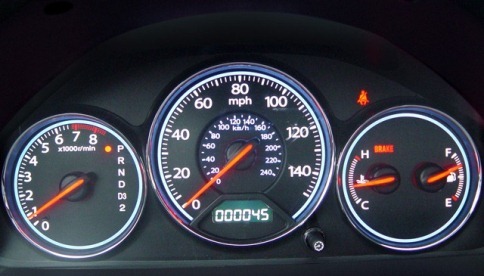

Стало вот так:
Для МКПП в синей фишке надо вынуть 16 разъем
ОБСУЖДЕНИЕ ВОТ ТУТ: http://www.civic-club.ru/forum/showthread.php?t=76543
------------------------------------------------------------------------
(с) демолог

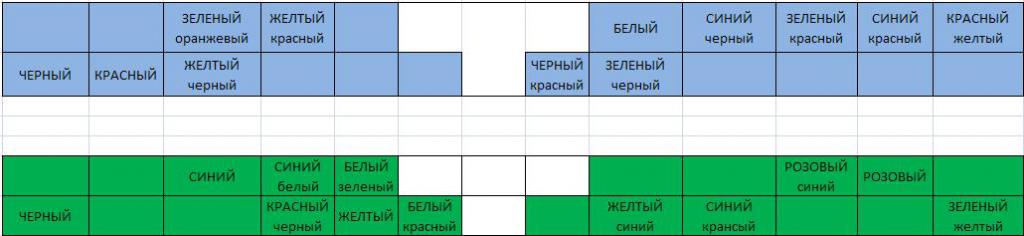

ребят поправил первый пост и тут выложу фотки расположения в приборке рестайл европейца пинов прямо с фишки(абс, ЭУР, боковые подушки,противотуманные фары задние)
-----------
-----------
-----------
---------------------------------------------------------------------------------------------
Рестайл панель приборов на EU1 - Схема подключения
http://youtu.be/wfNwsAruEI8
--------------------------------------------
Emirus
Может кому пригодится! Сделал фото свой родной распиновки. Оптитрон RS. 2003 год
-----------------------------------------------------
Распиновка на гибрид приборку
http://www.civic-club.ru/forum/showp...5&postcount=21
Спасибо за помощь: civic-club и drom.
